Allen‑Bradley: контроллеры, приводы, HMI и I/O — каталог НТП «Индустриальные системы»

Allen‑Bradley (США) производит ПЛК, приводы переменного тока, сервосистемы, панели HMI и распределенные входы/выходы для задач управления машинами, линиями и процессами. Компания «НТП «Индустриальные системы» поставляет оборудование Allen‑Bradley в Москве, Россия: подбор, комплектация, ввод в проект.

Продуктовые линейки и серии

Портфель строится вокруг платформ Logix, сетей EtherNet/IP и единой среды Studio 5000; к ним интегрируются HMI PanelView, приводы PowerFlex/Kinetix и стандартные/безопасные I/O для шкафного и «on‑machine» монтажа.

• CompactLogix/Compact GuardLogix 5380 (5069‑L3x): 1Gb EtherNet/IP, Integrated Motion до 32 осей, память 0,6–10 МБ; безопасность до SIL3/PL e (1oo2). Поддержка CIP Security для защищенных соединений.
• ControlLogix 5580 (1756‑L8x): встроенный 1Gb Ethernet, память 3–40 МБ, варианты XT −25…+70 °C; сертификация безопасности киберсистем IEC 62443‑4‑2; интеграция с DCS PlantPAx.
• PowerFlex: 525 — 0,4…22 кВт, 100…600 В, EtherNet/IP, STO; 753 — до 250 кВт (380…480 В); 755 — до 1500 кВт (690 В), Integrated Motion, ADC автозагрузка параметров при замене. Для насосов/вентиляторов и тяжелых приводов.
• Kinetix 5700: многoосевые сервоприводы 1,6…112 кВт, двухосевые модули, единый кабель «power+feedback», опции встроенной безопасности. Для упаковки, роботики, высокодинамичных машин.
• Распределенные I/O: POINT I/O 1734 — 1–8 точек/модуль, RIUP, смешение стандартных и safety‑модулей; FLEX 5000 5094 — 1Gb EtherNet/IP, DLR/PRP, −40…+70 °C, safety до SIL3/PLe. Шкафной и «поле‑монтаж».
• PanelView 5000 (5310/5510): 6…19″, IP66, DLR со встроенным свитчем; версии из нерж. стали с IP69K. Инженеринг в Studio 5000 View Designer, логикс‑теги и высокоскоростные HMI‑кнопки.

Эти серии замыкаются в единую архитектуру: ПЛК Logix управляет PowerFlex/Kinetix по EtherNet/IP, операторская станция на PanelView видит те же теги, а POINT/FLEX 5000 закрывают дискрет/аналог и SIL3‑цепи в одной сети.

Технические особенности и стандарты

Ключевое — Integrated Motion и CIP Safety/CIP Security поверх EtherNet/IP с кольцевой DLR и PRP‑резервированием (на FLEX 5000). Контроллеры 5580 сертифицированы по IEC 62443‑4‑2; safety‑контроллеры и I/O — до SIL3/PLe. Диапазоны: PowerFlex 525 0,4–22 кВт; 753 до 250 кВт (380…480 В); 755 до 1500 кВт (690 В). Панели PanelView 5510 IP66/IP69K. Программирование — Studio 5000 (Logix Designer/View Designer), для Micro800 — Connected Components Workbench. Сертификация UL/CE/EAC/ATEX/IECEx доступна по семействам.

Интеграция в производственные системы

ПЛК Logix и HMI PanelView связываются по EtherNet/IP с поддержкой CIP Safety/Integrated Motion; топологии DLR/PRP повышают отказоустойчивость. Инжиниринг в Studio 5000; визуализация — View Designer и FactoryTalk View SE; процессная интеграция — PlantPAx 5.0. Поддерживаются удаленные I/O POINT/FLEX 5000 и on‑machine ArmorBlock.

Применение в отраслях

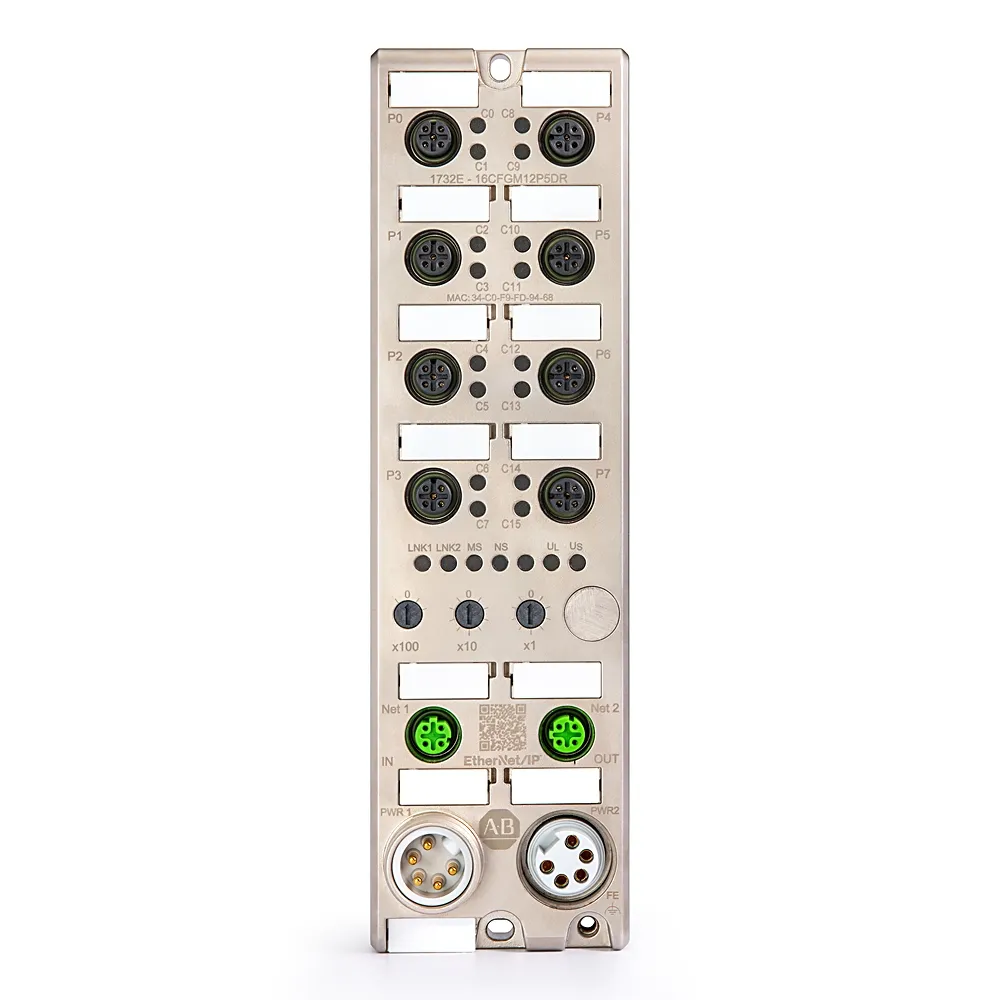

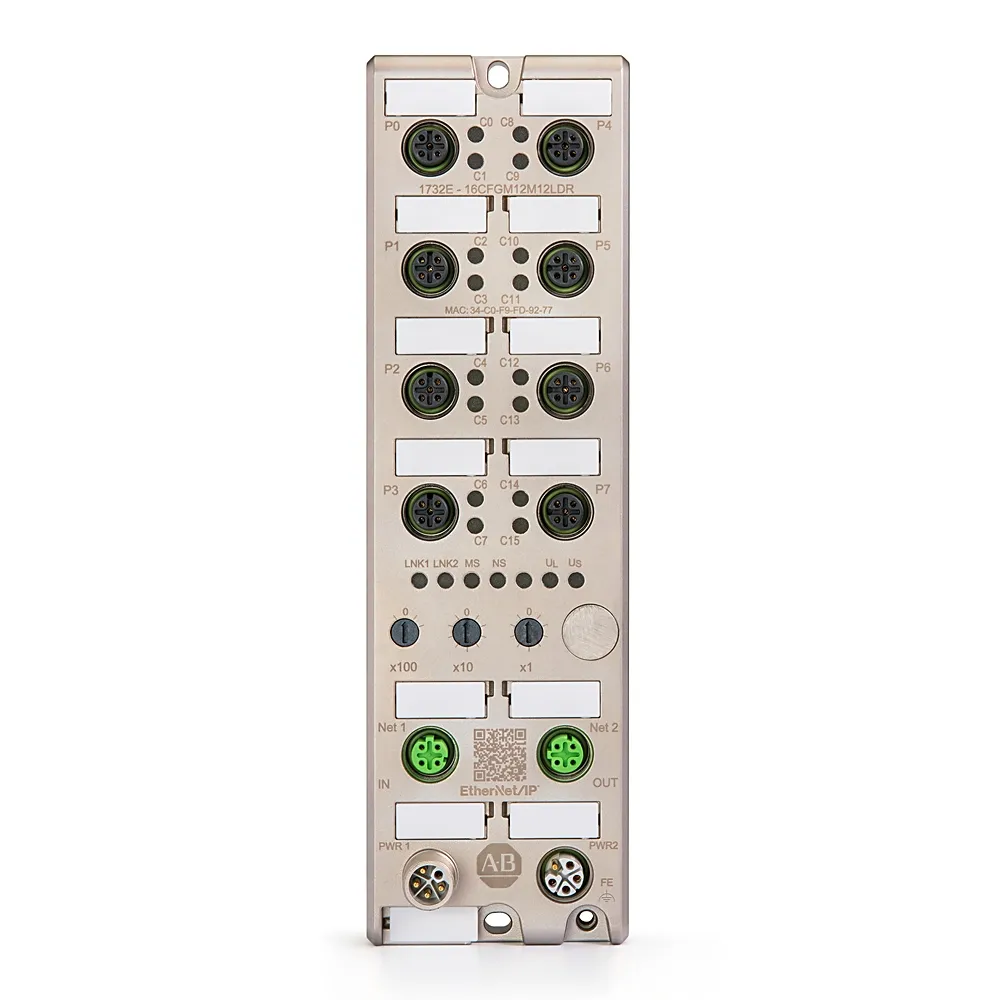

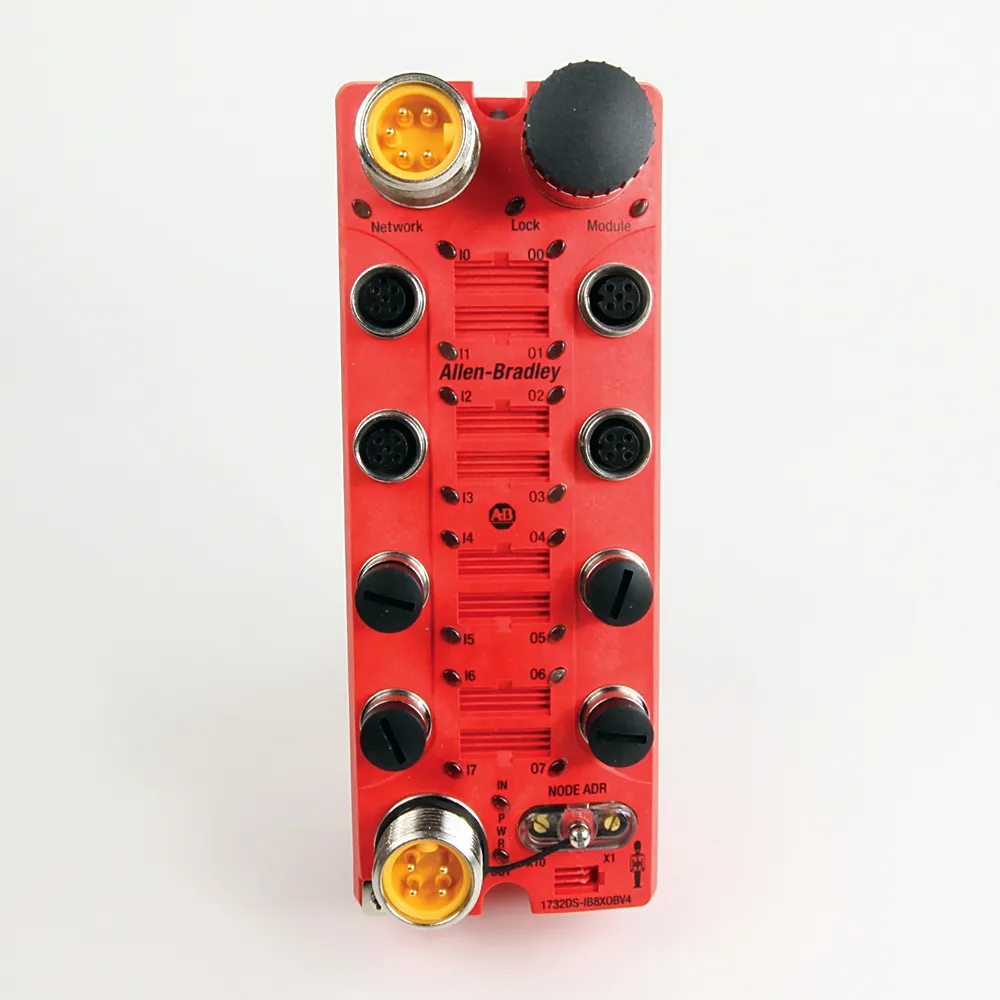

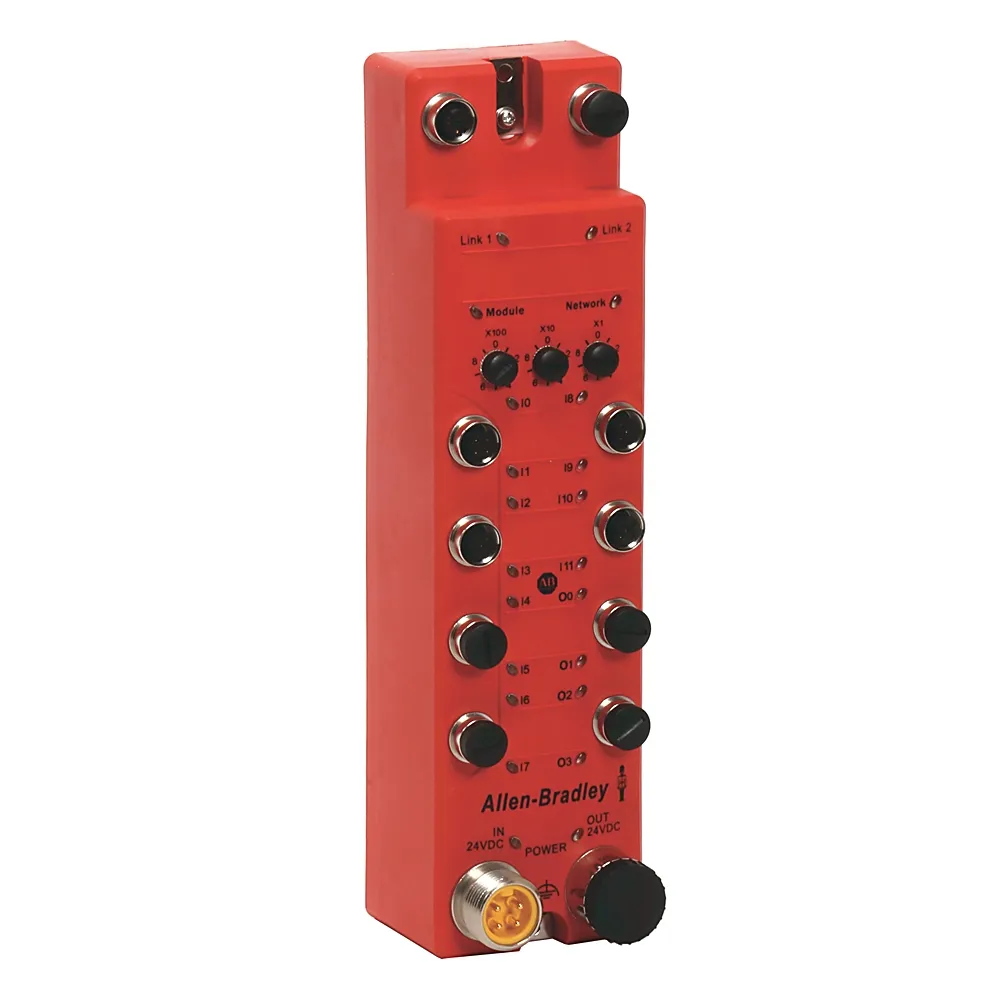

Машиностроение, пищевая и напитки, водоснабжение/КНС, нефтегаз и химия, горная и металлургия, автомобилестроение, логистика. В водоснабжении PowerFlex 525 управляет насосами 0,4–22 кВт при 100–600 В, допускает до 70 °C и встраивается в EtherNet/IP. В упаковке связка CompactLogix 5380 с Kinetix 5700 реализует до 32 осей сервопривода (1,6–112 кВт) по Integrated Motion. В процессах FLEX 5000 дает SIL3/PLe и PRP/1Gb для ESD/BMS. В автопроме ArmorBlock IP67/IP69K размещают на роботе, 4/8/16 точек на EtherNet/IP DLR. В тяжелых условиях ControlLogix 5580 XT работает при −25…+70 °C.

Типовые решения и конфигурации

Конвейер: CompactLogix 5380 + PowerFlex 525 + POINT I/O 1734 + PanelView 5310 в DLR. Насосная: Compact GuardLogix 5380 + PowerFlex 753/755, ADC для быстрого восстановления после замены привода. Процесс ESD: GuardLogix 5580 + FLEX 5000 PRP/GLR, SIL3.

Преимущества для проектов автоматизации

Единая экосистема сокращает ПО и адресацию (общие теги Logix/HMI); ADC в PowerFlex 755 уменьшает простой при сервисе; CIP Security в 5380 повышает защищенность. Диапазон температур/коррозионная защита (XT, IP69K) расширяют область применения. Наличие EAC/ЕАЭС на контроллерах упрощает ввод в эксплуатацию в РФ.

Специалисты компании поставят Allen‑Bradley со склада 5000+ позиций за 1–2 рабочих дня, помогут выбрать и приобрести/заказать нужные серии, обеспечат доставку по России и техподдержку по интеграции в существующие АСУ ТП.
