TriSpector1000

TriSpector1000 SICK: датчики зрения, промышленные камеры — каталог НТП «Индустриальные системы»

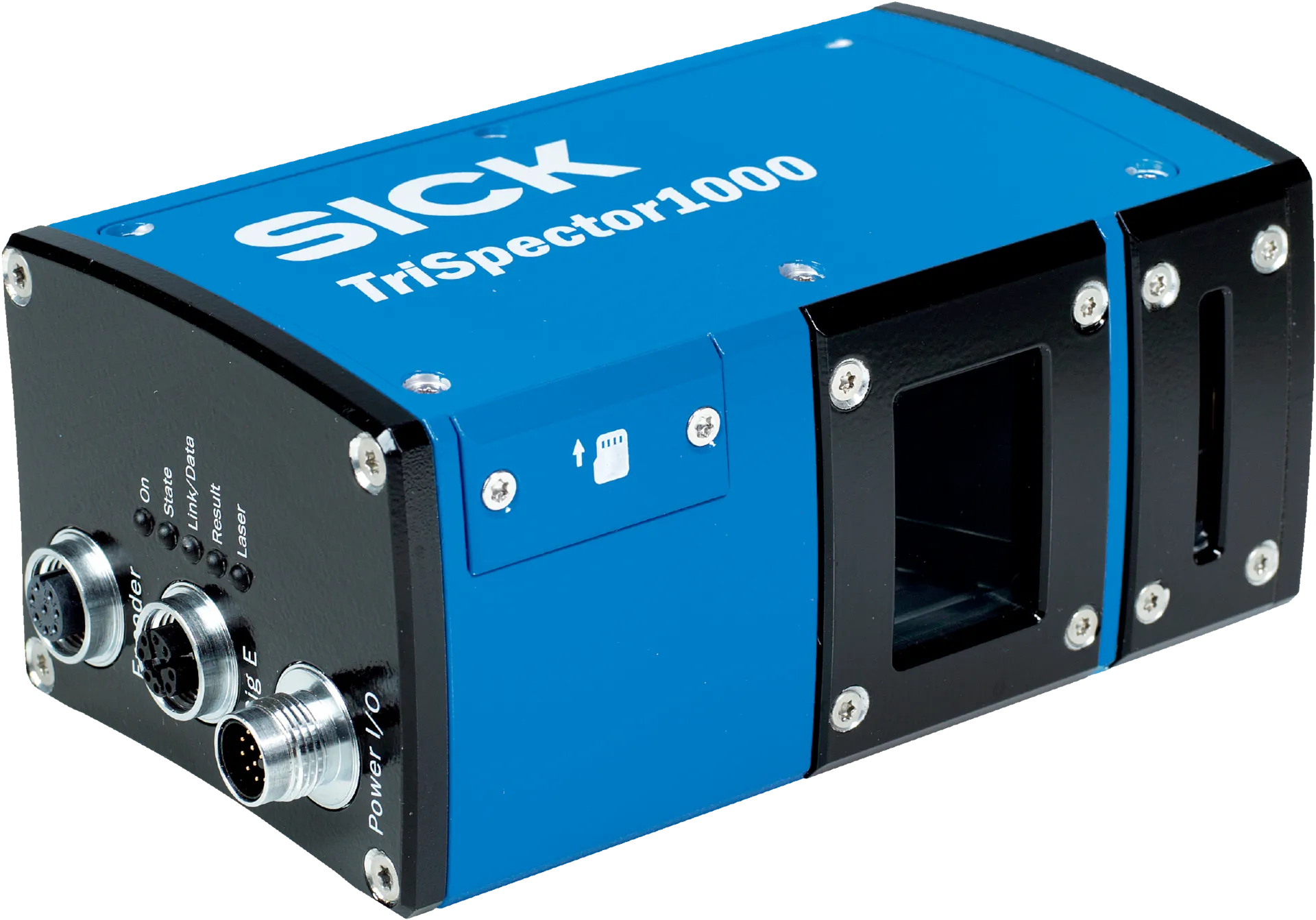

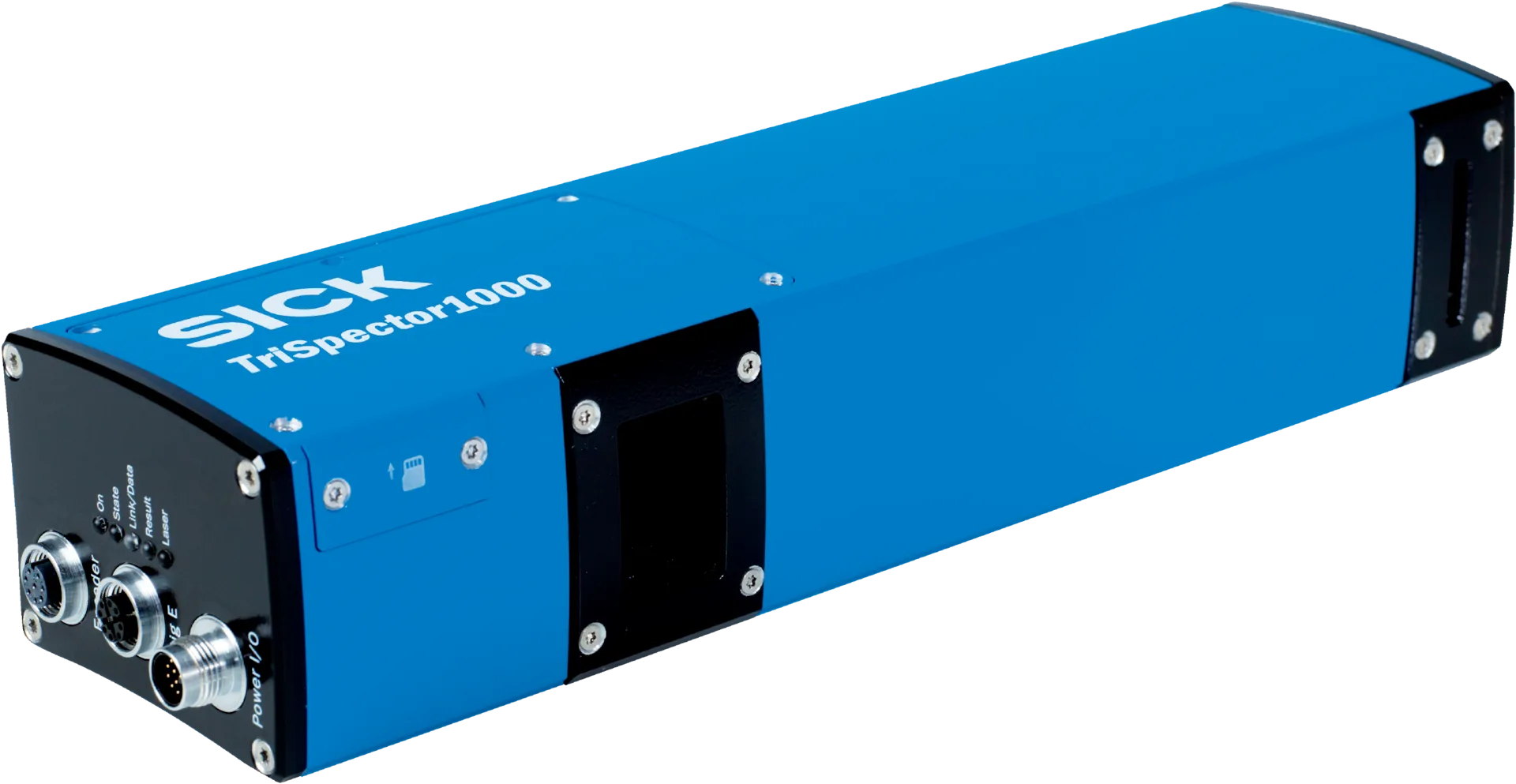

TriSpector1000 — линейка 3D-камер SICK для контроля качества поверхностей и профилей в режиме реального времени. Технология лазерной триангуляции обеспечивает разрешение до 0,01 мм при скорости сканирования до 4 кГц. Модификации различаются по ширине поля зрения и рабочему расстоянию для задач от мелких деталей до крупногабаритных изделий. НТП «Индустриальные системы» поставляет TriSpector1000 в Москве и по России.

Модификации и типоразмеры

Линейка TriSpector1000 построена по принципу масштабирования поля зрения и рабочего расстояния. Базовые модели различаются оптической конфигурацией для контроля объектов разных размеров — от электронных компонентов до листового проката.

• Модели с полем зрения 30-50 мм предназначены для контроля мелких деталей и электронных компонентов на конвейерах до 1 м/с. Рабочее расстояние 100-150 мм обеспечивает интеграцию в компактные производственные линии с ограниченным пространством для монтажа камеры.
• Исполнения с полем зрения 80-120 мм применяются для контроля упаковки, деревообработки и пластиковых профилей. Рабочее расстояние 200-300 мм позволяет устанавливать камеру над транспортером без риска загрязнения оптики.
• Типоразмеры с полем зрения 150-250 мм используются для инспекции листового металла, стекла и крупных деталей автомобильной промышленности. Увеличенное рабочее расстояние до 500 мм обеспечивает безопасность оборудования при контроле горячих или движущихся объектов.
• Специализированные модификации с расширенным температурным диапазоном -10...+50°C для литейного производства и деревообработки. Усиленный корпус IP67 защищает от пыли, влаги и вибраций в тяжелых условиях эксплуатации.
• Варианты с интегрированным процессором для автономной обработки данных без внешнего контроллера. Встроенные алгоритмы распознают дефекты поверхности, измеряют геометрию и формируют сигналы управления в реальном времени.
• Комплектации с цветной камерой для задач, требующих одновременного контроля геометрии и цветовых характеристик. Синхронизация 3D-профиля с RGB-изображением обеспечивает полную инспекцию сложных изделий за один проход.

Выбор типоразмера определяется шириной контролируемого объекта, требуемым разрешением и скоростью конвейера. Для высокоточных задач с разрешением менее 0,05 мм выбирайте модели с минимальным полем зрения.

Технические характеристики

TriSpector1000 использует лазерную триангуляцию с длиной волны 660 нм класса 2 по IEC 60825-1. Частота сканирования до 4000 профилей в секунду обеспечивает контроль объектов на скоростях до 3 м/с без размытия изображения. CMOS-сенсор 1280 пикселей формирует профиль с разрешением по оси Z от 0,01 мм в зависимости от рабочего расстояния. Корпус из алюминиевого сплава с защитой IP67 выдерживает вибрации до 5g и температуры -10...+50°C. Интерфейсы Ethernet TCP/IP и PROFINET обеспечивают интеграцию с промышленными сетями, скорость передачи данных до 100 Мбит/с позволяет передавать полные профили в систему управления. Встроенная память 512 МБ сохраняет до 10000 профилей для последующего анализа. Питание 24 В DC, потребление 15-25 Вт в зависимости от модификации. Соответствие стандартам CE, UL для применения в автоматизированных линиях по всему миру.

Аксессуары и опции

Для TriSpector1000 доступны защитные окна с функцией обдува сжатым воздухом, предотвращающие загрязнение оптики в запыленных условиях. Калибровочные эталоны обеспечивают периодическую поверку точности измерений без демонтажа камеры. Монтажные кронштейны с микрометрической регулировкой упрощают юстировку при установке. ПО SOPAS Engineering Tool позволяет настраивать параметры сканирования, создавать алгоритмы обработки и визуализировать 3D-данные в реальном времени. Модули связи EtherNet/IP и EtherCAT расширяют возможности интеграции в системы различных производителей.

Применение и конфигурации

В автомобильной промышленности TriSpector1000 контролирует сварные швы кузовов, выявляя отклонения геометрии до 0,05 мм на скорости конвейера 0,5 м/с — модель с полем зрения 150 мм и защитой IP67 устанавливается над линией с обдувом оптики. Для инспекции печатных плат используется типоразмер с полем 30 мм и разрешением 0,01 мм, интегрированный процессор распознает дефекты пайки без внешнего контроллера. В деревообработке камера с полем 120 мм и расширенным температурным диапазоном измеряет профиль доски при скорости 2 м/с, формируя сигналы для автоматической сортировки. Упаковочные линии применяют TriSpector1000 с цветной камерой для контроля высоты укладки и целостности этикеток одновременно. В металлургии модель с рабочим расстоянием 500 мм контролирует горячекатаный лист, передавая данные о волнистости в систему управления станом через PROFINET.

Особенности монтажа и подключения

TriSpector1000 монтируется перпендикулярно к направлению движения объекта на расстоянии, соответствующем выбранной оптической конфигурации. Юстировка выполняется по лазерной указке, встроенной в камеру. Подключение питания 24 В DC и Ethernet через промышленные разъемы M12 обеспечивает защиту от вибраций. Синхронизация с энкодером конвейера через дискретный вход гарантирует постоянное разрешение по оси движения независимо от колебаний скорости. Рекомендуется установка на виброизолирующих опорах при работе вблизи прессов или молотов.

Документация и поддержка

Техническая документация TriSpector1000 включает руководства по монтажу, программированию и интеграции с популярными ПЛК. ПО SOPAS Engineering Tool доступно для бесплатной загрузки с сайта SICK, обеспечивает графическую настройку параметров и симуляцию алгоритмов обработки. Инженеры НТП «Индустриальные системы» проводят пусконаладку и обучение персонала работе с 3D-камерами на объекте заказчика. Стандартные модификации поставляются со склада за 1-2 рабочих дня, специализированные конфигурации — под заказ в течение 4-6 недель.

Свяжитесь с инженерами НТП «Индустриальные системы» в течение 4 часов для подбора модификации TriSpector1000 SICK под параметры вашего конвейера. Склад 5000+ позиций промышленной автоматики в Москве, купить датчики зрения с доставкой по России. Помогаем рассчитать рабочее расстояние, выбрать интерфейс связи и настроить алгоритмы контроля качества под ваши требования.
