Фотоэлектрические датчики

Фотоэлектрические датчики для автоматизации производства — каталог НТП «Индустриальные системы»

Фотоэлектрические датчики решают задачу бесконтактного детектирования объектов, фиксируя присутствие, расстояние или прозрачность материалов с точностью до миллиметра. В отличие от индуктивных и емкостных датчиков, они работают на больших расстояниях и через прозрачные среды. Поставляет НТП «Индустриальные системы», компания в Москве с поставкой по России.

Типы оборудования и конструктивные исполнения

Логика подкатегории — способы формирования луча и обработки сигнала: диффузные, отраженные, сквозные и специализированные (лазерные, вилочные). Конструктивы варьируют по корпусу, разъему и температурному диапазону.

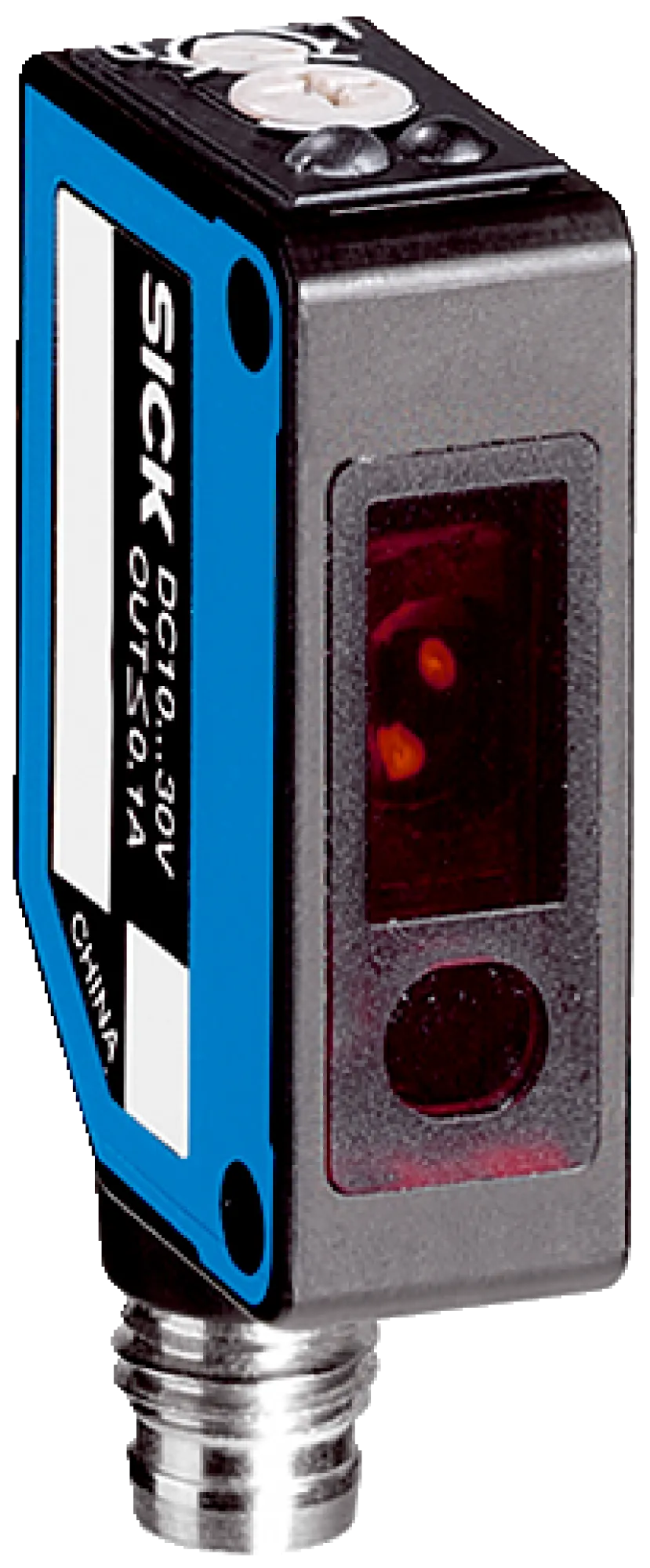

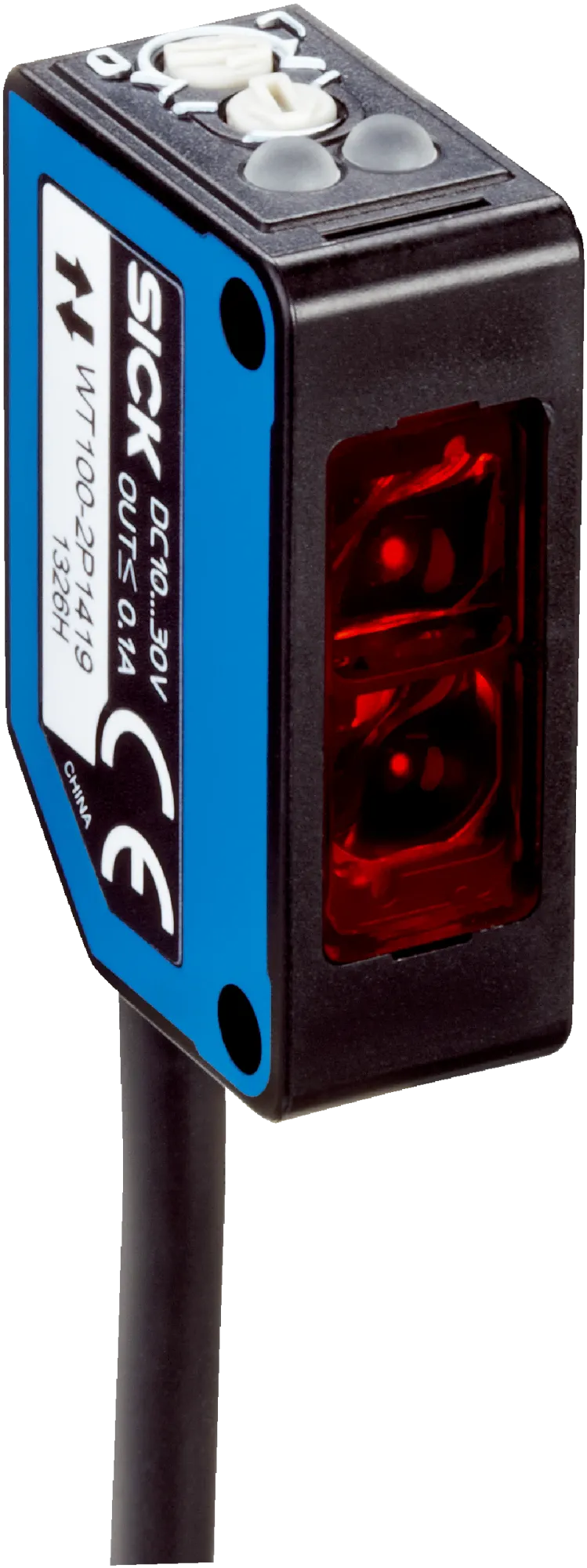

• Диффузные датчики 5–800 мм — светодиод 660–880 нм, чувствительность с подстройкой, выход PNP/NPN, время отклика 0.1–3 ms.

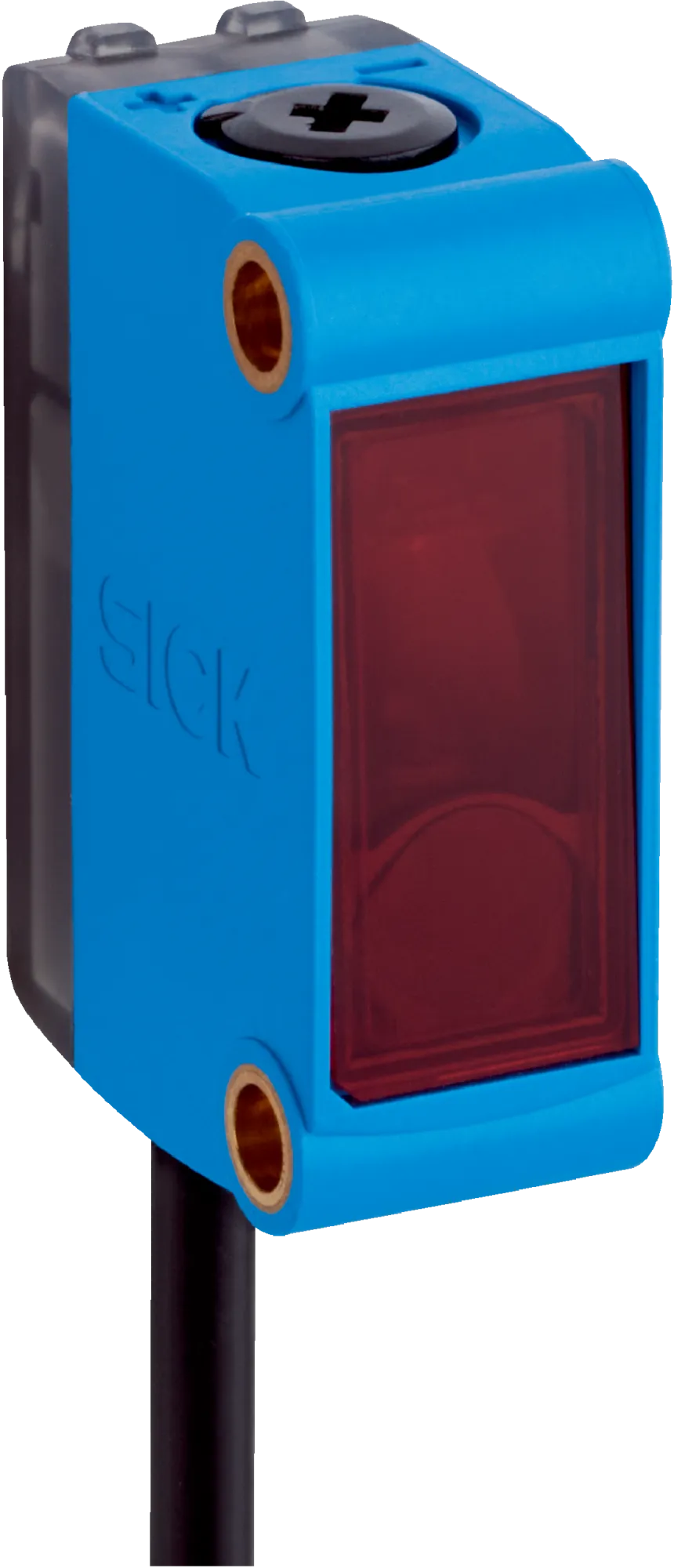

• Ретроотражающие поляризованные 0.1–15 м — для блестящих объектов, угол луча ±5°, выход до 300 mA, питание 10–30 VDC.

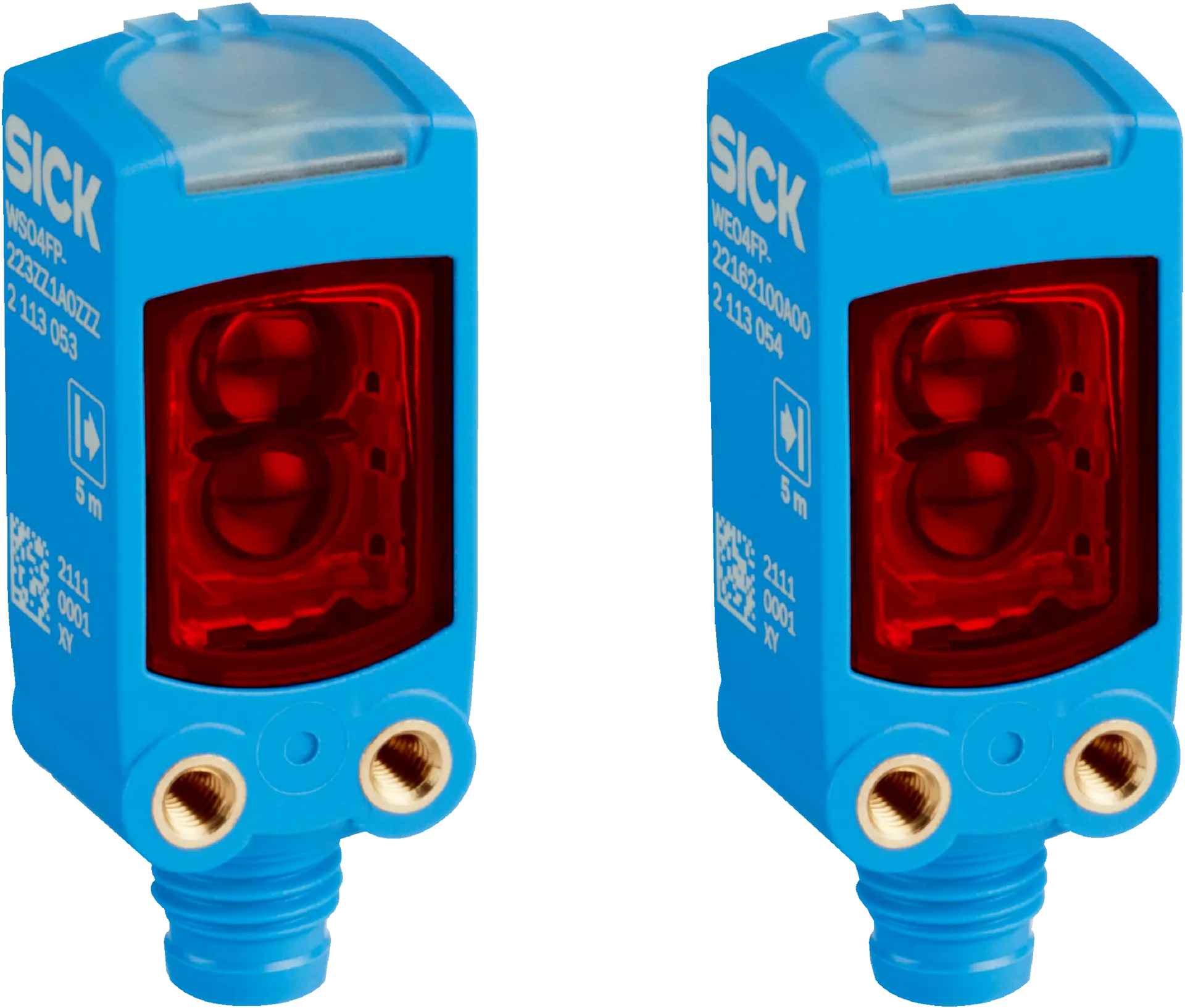

• Сквозные (трансмиссионные) 0.05–50 м — передатчик/приемник, переключающая частота до 10 kHz, разделенное питание или одна пара 24 VDC.

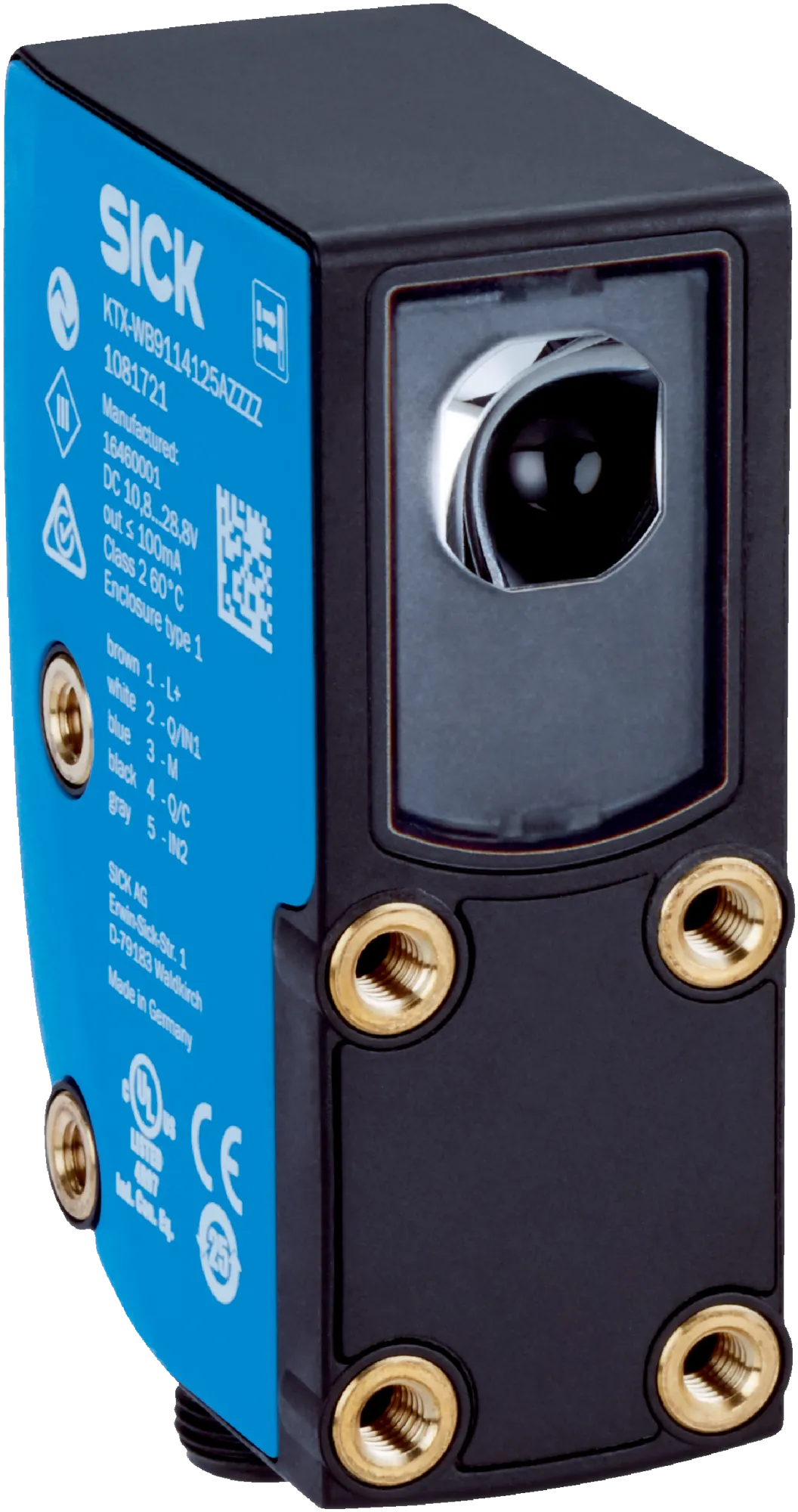

• Лазерные датчики расстояния 0.02–50 м — точность 0.1–5 mm, точечный луч Ø1–5 mm, аналоговый 4–20 mA/0–10 V или цифровой интерфейс.

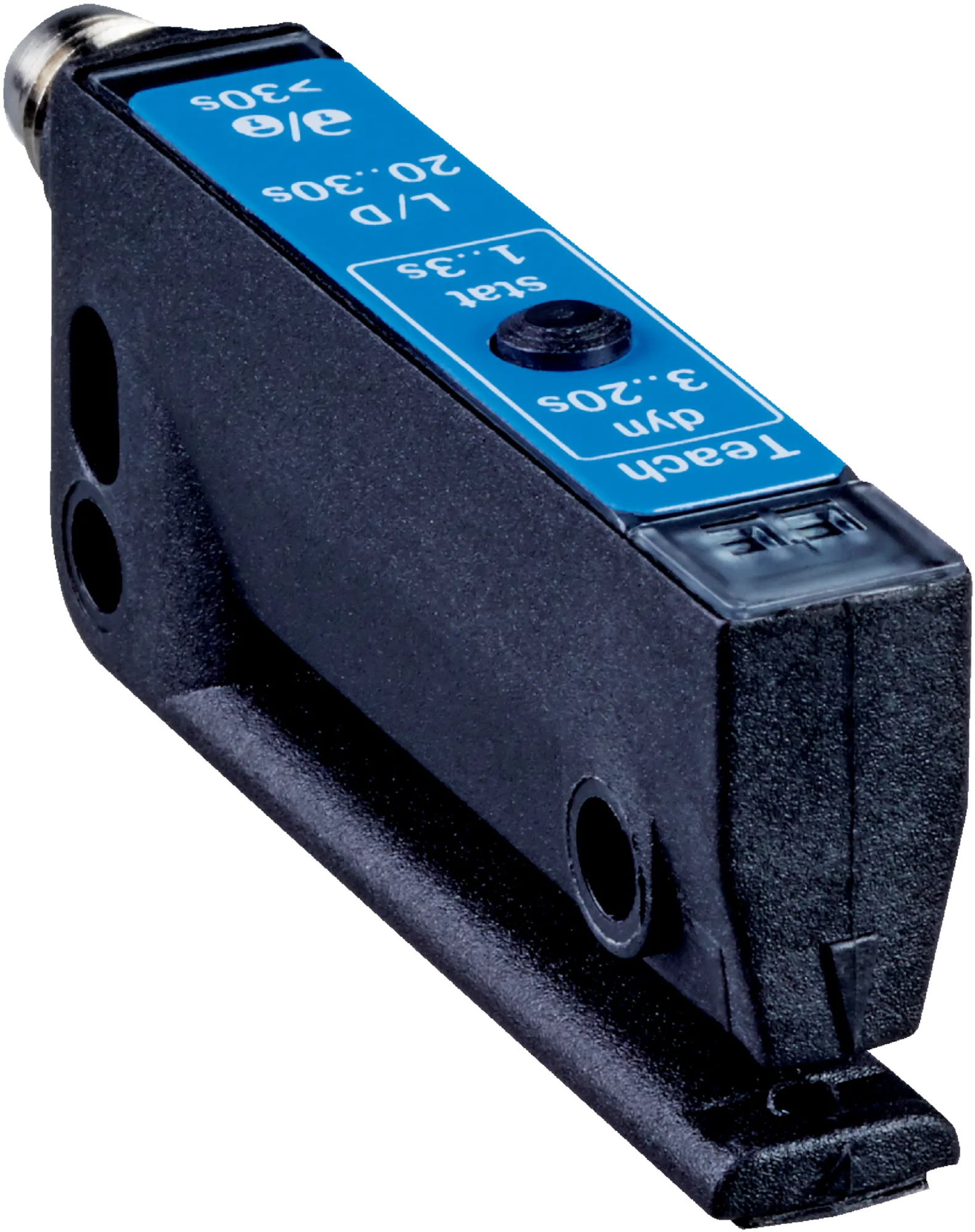

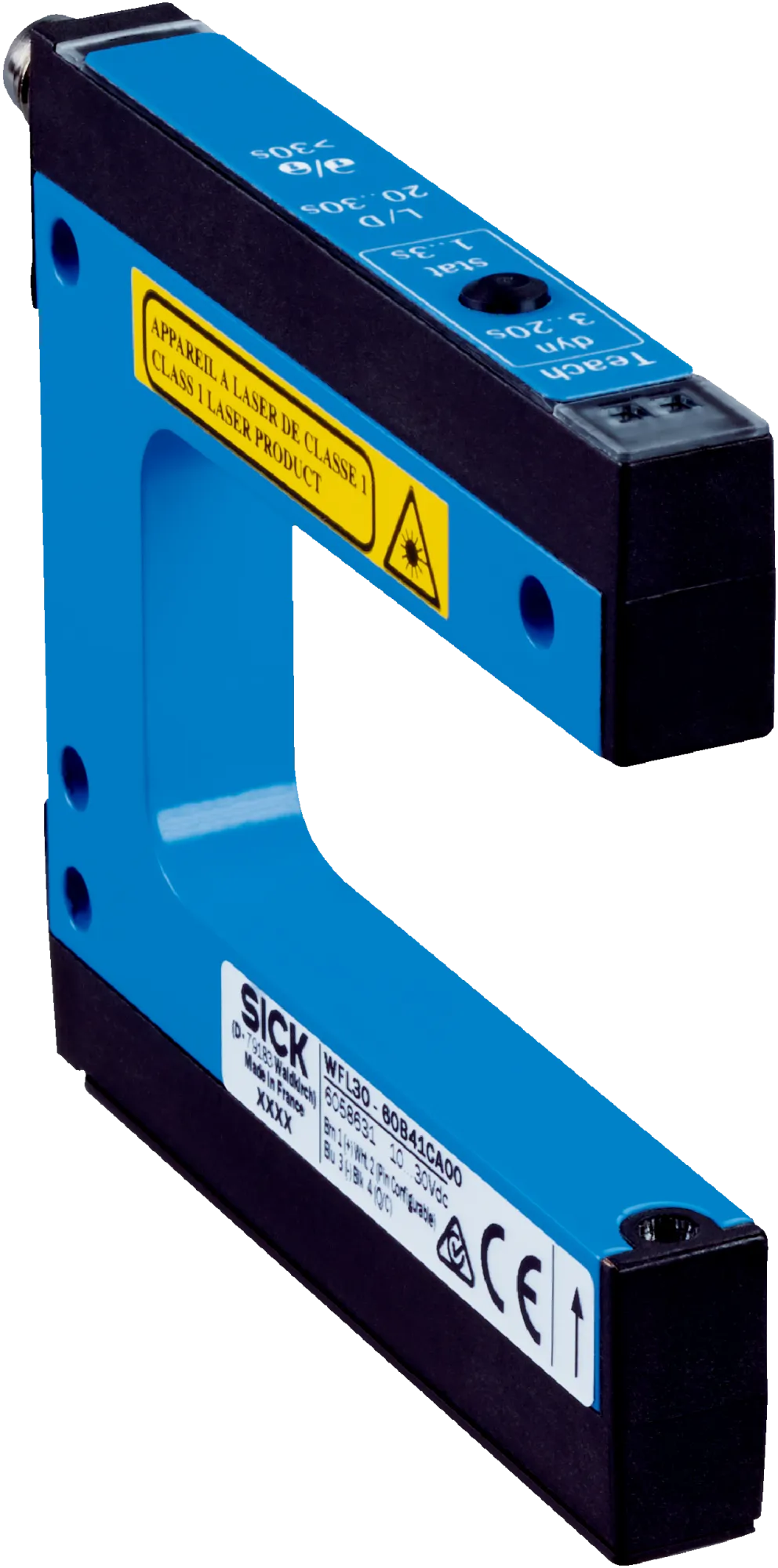

• Вилочные (fork) 1–100 mm — профильная детекция, герметичность IP67, монтаж на линиях упаковки, ответ <0.5 ms.
• Фоноподавление/датчики цветности — диапазон 5–200 mm, цифровая фильтрация, встроенные алгоритмы подавления фона, интерфейсы IO-Link.

Критерии выбора: требуемая дальность (мм–м), точность (мм), тип поверхности, скорость линии (циклы/с), условия IP/температуры. Примеры конфигураций — M12 3-провод для стандартной линии, корпус 316L и M12 для агрессивной среды, лазер с аналоговым выходом для замеров длины.

Технические характеристики и параметры

Конкретика: диапазоны детектирования 5 mm–50 m; точность позиционирования 0.1–5 mm; время отклика 0.03–10 ms; частота переключения 50 Hz–10 kHz; питание 10–30 VDC типично, опции 24–240 VAC/DC; номинальный выходный ток 100–300 mA; выходы PNP/NPN, N.O./N.C., аналог 4–20 mA и 0–10 V; интерфейсы IO-Link, RS-485 в специализированных сериях. Световые источники: LED 660–880 nm, инфракрасный 880 nm, лазер 650 nm; диаметр луча 0.5–10 mm. Защита корпуса IP65–IP69K по IEC/EN 60529, рабочая температура −40…+70 °C, материалы корпуса ABS/алюминий/сталь 316. Стандарты: EN/IEC 60947‑5‑2, EN/IEC 60529, IEC 61496 для безопасных исполнений, соответствие ГОСТ по электромагнитной совместимости.

Интеграция и применение в системах

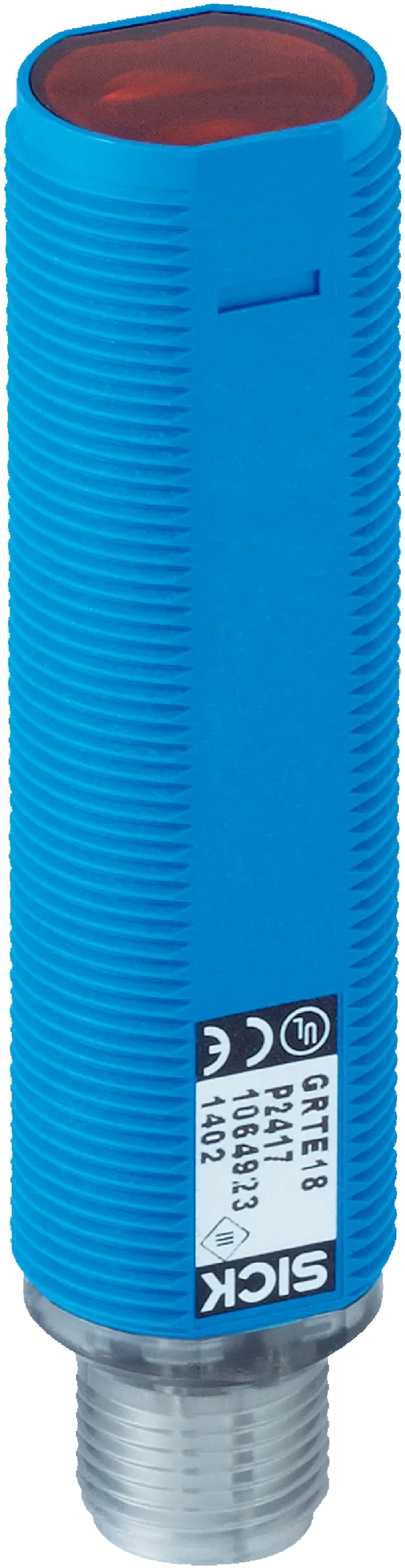

Фотоэлектрические датчики подключаются к PLC/контроллерам через входы дискретных сигналов или аналоговые каналы; работают с реле, усилителями и блоками ввода-вывода. Монтаж — на DIN-рейку, M12/M18 резьбовой хомут или фланец; электрические выводы M8/M12 или кабельные хвосты. Совместимость с IEC/EN и IO-Link упрощает настройку и диагностику в составе автоматических линий.

Эффект от применения

Технические преимущества

Установка фотоэлектрических датчиков повышает надежность детекции до 99.9%, сокращает ложные срабатывания на 70–90% за счет фоноподавления и поляризации, обеспечивает время отклика до 0.03 ms и позволяет обрабатывать до 10 kHz событий в высокоскоростных линиях.

Экономическая эффективность

Экономия достигается снижением брака и простоев: окупаемость типового проекта 6–18 месяцев при снижении дефектов на 30–60%. Экономия энергии и замена механических датчиков уменьшают сервисные затраты и время на обслуживание.

Применение в отраслях

Отрасли: упаковка, пищевая и фармацевтика, логистика, автопром, стекольная и полиграфическая промышленность, водо‑ и энергоснабжение. В упаковке — вилочные датчики фиксируют наличие ярлыков и пачек при скоростях до 120 циклов/мин. В авто‑производстве — лазерные датчики измеряют длину проводов с точностью 0.2 mm на конвейере. В пищевой — IP69K-исполнения и корпуса 316L выдерживают мойку и агрессивные среды.

Типовые конфигурации

Примеры сборок: комплект из передатчика/приемника сквозного типа для контроля прозрачных бутылок; комплект диффузных датчиков с IO-Link для линии сборки электроники; лазерный дальномер с аналоговым выходом и защитным кожухом для резки материалов.

Чтобы купить или заказать фотоэлектрические датчики и обеспечить поставку по России, обратитесь в НТП «Индустриальные системы»: специалисты компании подберут конфигурацию за 1–2 рабочих дня, инженеры компании выполнят подбор, есть склад 5000+ позиций, поставка наличными и под заказ, доставка по Москве и России, техническая поддержка при подборе и пусконаладке.
