Шинные системы Schneider Electric — каталог НТП «Индустриальные системы»

Schneider Electric предлагает полный набор шинных систем: от маломощных распределительных шин до магистральных трасс большей мощности. Ключевые серии — Canalis (KN/KS/KT/KR), I‑Line II и Linergy — охватывают 40–6300 А для коммерческих и промышленных сетей. НТП «Индустриальные системы» поставляет и поддерживает решения в Москве и по России.

Серии и модельный ряд

Schneider сегментирует шинопроводы по току, типу изоляции, варианту отводов и степени защиты.

• Canalis KN — 40–160 А; маломощные распределительные секции с отводами до 63 А, IP55; для торговых и офисных щитов, частые отводы через 0,5 м.
• Canalis KS — 100–1000 А; распределение средней мощности, воздушная или изолированная конструкция, отводы до 400 А; удобны для этажного распределения.
• Canalis KT (KTA/KTC) — 800–5000 А (Al/Cu); магистральные трассы с отводами до 1250 А и защитой IP55, для больших коммерческих объектов и ЦОД.
• Canalis KR — 800–6300 А; выполнение для очень больших нагрузок и специальных конфигураций, применяется там, где нужны большие токи линии.
• I‑Line II — 630–6300 А; модульный магистральный/распределительный шинопровод с широким набором отводных блоков 15–1250 А и классами защиты до IP66.

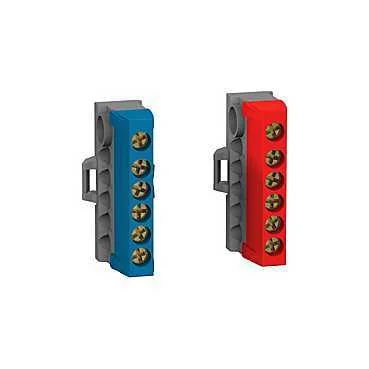

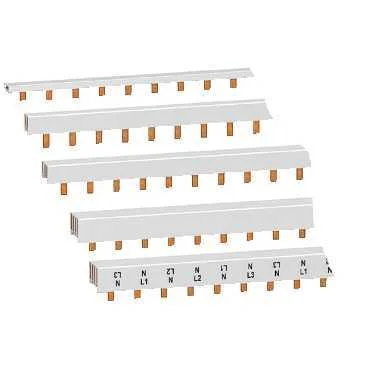

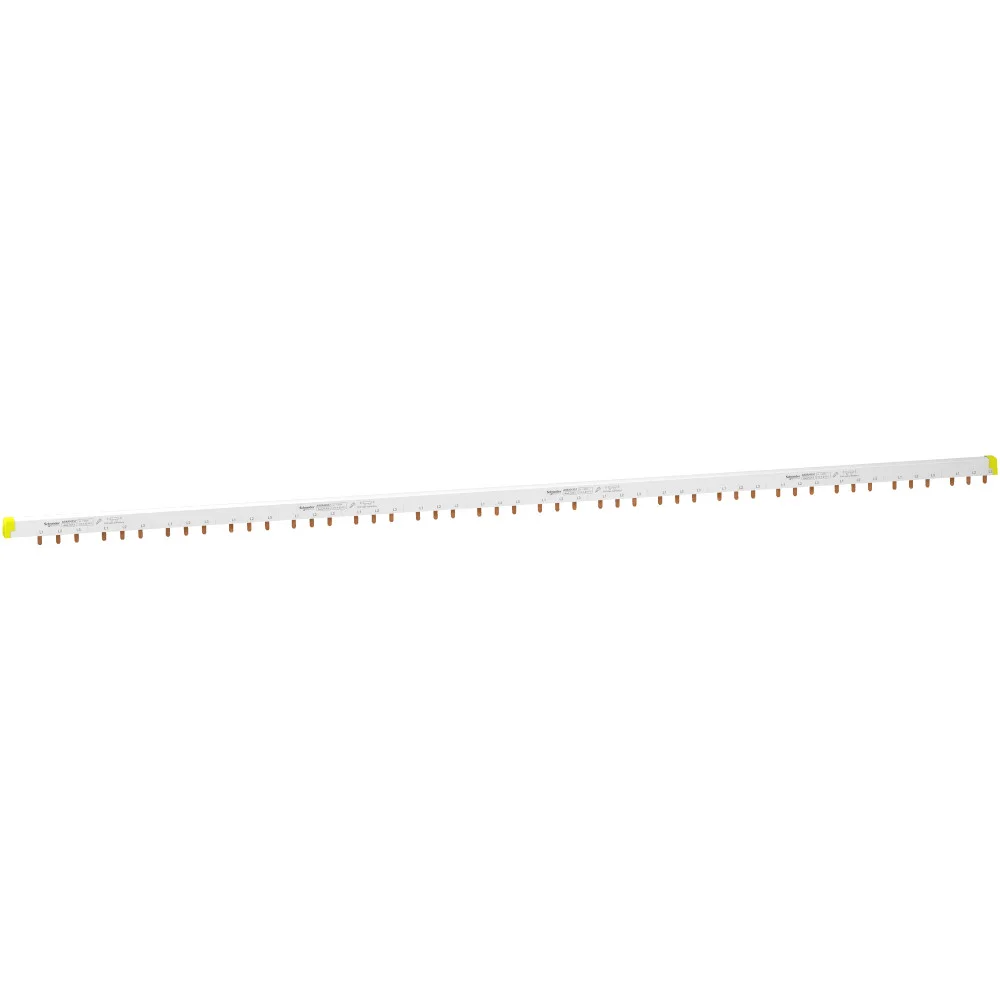

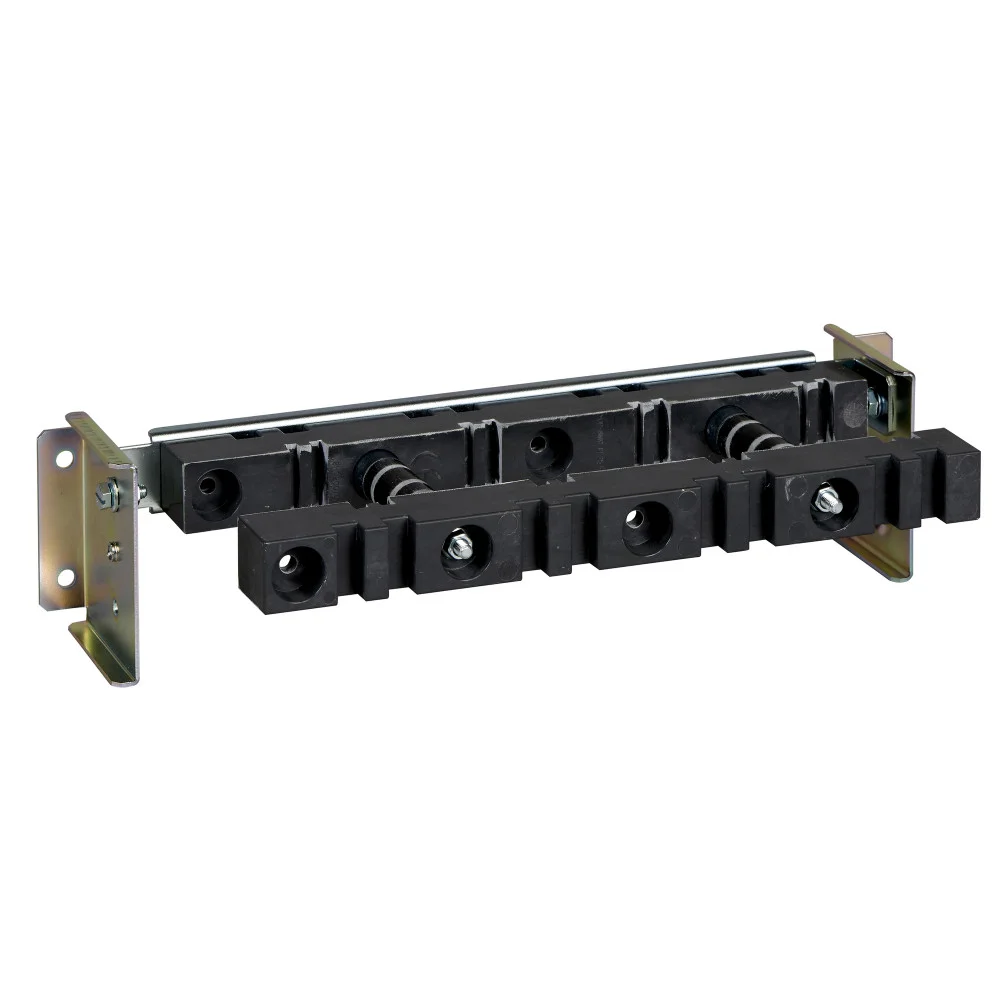

• Linergy (Linergy Evolution и аксессуары) — профильные силовые шины для щитов и Prisma‑серий, типоразмеры до ~4000 А; включает клеммники и распределительные блоки для модульной аппаратуры.

Источник сведений по сериям и диапазонам.

Критерии выбора между сериями — требуемый номинальный ток и материал шин (Cu/Al), плотность отводов, IP‑класс, возможность установки автоматов в отводах и размеры секций; аксессуары Linergy и Canalis частично совместимы в рамках платформы Schneider.

Технические характеристики

Номинальные токи: от 40 А (KN) до 6300 А (KR/I‑Line II). Напряжение до 690–1000 В в зависимости от серии. Отводы: малые (16–63 А) до крупных (до 1250 А). Изоляция: воздушная или полиэстерная Mylar (класс B, 130°C). Степени защиты: IP40…IP66; стандарты IEC/МЭК 61439‑1/6. Материалы шин: медь/алюминий; длины секций от 0,4–4 м; интервалы отводов 0,5–1,22 м. Поддержка автоматического присоединения и возможность изготовления по чертежам.

Особенности и преимущества

Schneider применяет модульную конструкцию с блоками отводов без снятия напряжения, сертифицированные профили Linergy для больших токов и покрытие/контакты, оптимизированные под длительную эксплуатацию. Высокие классы IP и опции защиты от систем пожаротушения упрощают монтаж в ЦОД и промобъектах; интеграция с ПО для конфигурирования обеспечивает подбор и документацию.

Применение

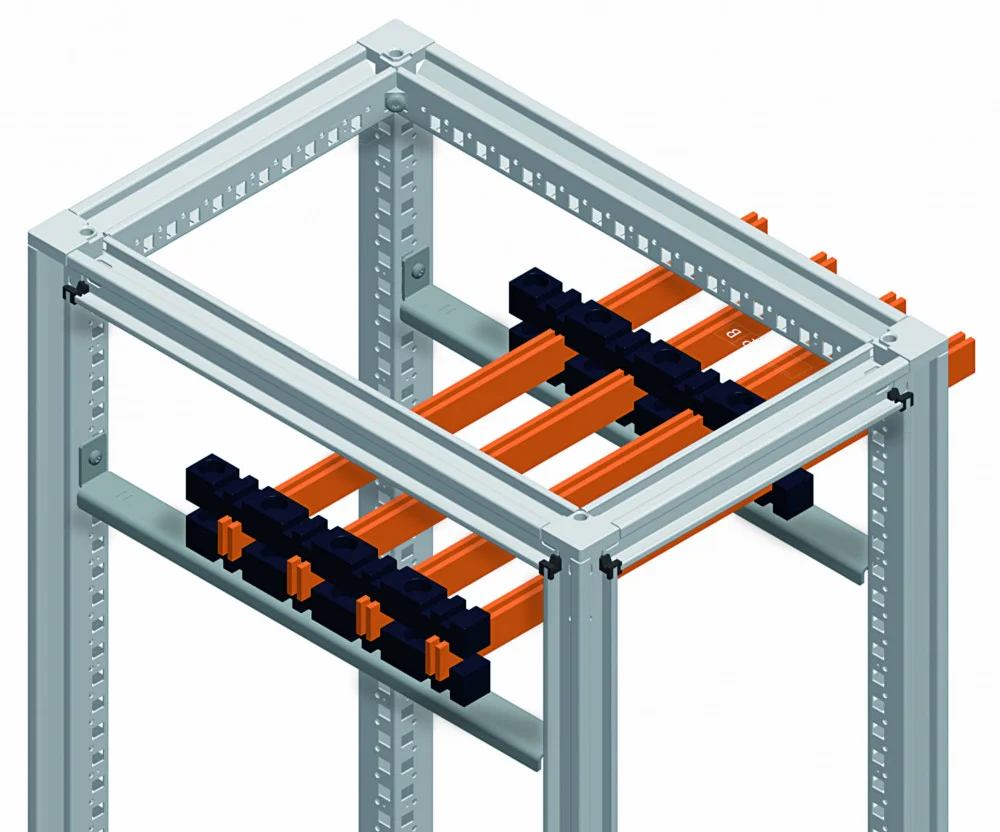

Типичные отрасли: центры обработки данных, торговые центры, промпредприятия, логистика, здравоохранение, жилые/офисные комплексы, станции электроснабжения. В ЦОДах серия I‑Line II 630–6300 А с отводами 125–1250 А обеспечивает питание щитовых и секций стойки; на этажах торгового центра Canalis KS 100–1000 А обеспечивает распределение с частыми отводами; в распределительных щитах Prisma Linergy до 4000 А используют для центральных шин и подключения мощных вводных автоматов.

Типовые конфигурации

Примеры: KN + отводной автомат 63 А для офисной линии; KS 250–400 А с набором отводов для этажного распределения; KT 2000 А магистраль с отводами 400–800 А для трансформаторной подпитки.

Подбор и поставка

При подборе ориентируйтесь на ток ввода, число отводов и IP‑класс; запасные отводные блоки и клеммники Linergy доступны как аксессуары. Документация, чертежи и ПО для конфигурирования поставляются Schneider; инженеры компании поддерживают проект. НТП «Индустриальные системы» обеспечивает наличие комплектующих, поставку и монтаж.
