Allen-Bradley
Найдено: 9 товаров-
4
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Номинальный ток (A):
- 2
- Номинальное напряжение (В):
- 120
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Номинальный ток (A):
- 5
- Номинальное напряжение (В):
- 120
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Номинальный ток (A):
- 15
- Номинальное напряжение (В):
- 120
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Номинальный ток (A):
- 30
- Номинальное напряжение (В):
- 120
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Номинальное напряжение (В):
- 230
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Номинальный ток (A):
- 5
- Номинальное напряжение (В):
- 230
-
4.7
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Номинальное напряжение (В):
- 230
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Номинальное напряжение (В):
- 230
-
4.6
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Номинальное напряжение (В):
- 100 - 240
- Частота (Гц):
- 50 - 60
- Рабочая температура (°C):
- 0 - 50
Фильтры гармоник Allen‑Bradley — каталог НТП «Индустриальные системы»
Allen‑Bradley предлагает решения по подавлению гармоник и EMI для приводов и электрических щитов: комплектные EMC/линейные фильтры для семейств PowerFlex (для маломощных и средних приводов), модульные DIN‑рейковые фильтры и отдельный 460VAC HF, снятый с производства. НТП «Индустриальные системы», Москва, Россия.
Серии и модельный ряд
- PowerFlex EMC Filter Kits (серии 22‑RF / 22F‑RF) — фильтры для PowerFlex‑приводов 1‑/3‑фаз, напряжения 200–480 В, номинальные токи от единиц до десятков ампер; предназначены для уменьшения EMC/ВЧ‑помех при длительных кабелях и компактной установке.
- PowerFlex 520 EMC Filter Kits (серия 25‑RF) — наборы фильтров под семейство PowerFlex 520; рассчитаны на напряжения до 600 В и соответствующие токи привода, поставляются комплектами под конкретные типоразмеры привода.
- PowerFlex 4M EMC Filter Kits (маркировки 22F‑RF…) — компактные фильтры, ориентированы на малые приводы PowerFlex 4M (короткие/длинные кабели, 200–480 В).

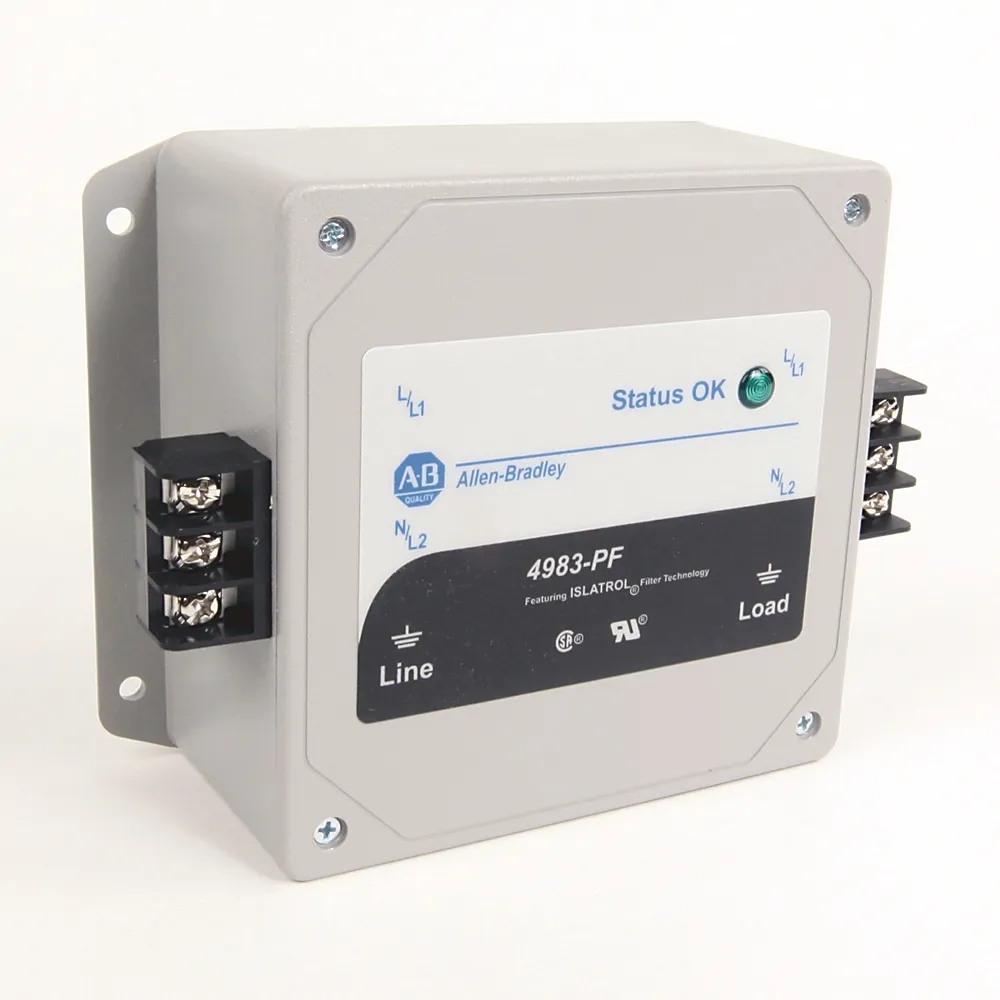

- DIN‑рейковые и модульные фильтры (Bulletin 4983) — малые однофазные/трехфазные фильтры для локальной защиты и подавления помех в шкафах управления, токи порядка единиц ампер.
- 460VAC Harmonic Filter (кат. 8720MC‑HF) — автономный пассивный фильтр гармоник; продукт снят с производства (EOL 31.07.2025) — применялся для локальной коррекции высокого уровня гармоник.
Критерии выбора: по мощности/току привода, длине кабеля, требуемому уровню подавления помех и типу привода; аксессуары PowerFlex (реакторы, EMC‑киты) совместимы с соответствующими сериями привода и подбираются по каталожной привязке.
Технические характеристики
Типичные параметры для Allen‑Bradley фильтров: рабочее напряжение 120–600 В AC, номинальные токи от ~5 A до нескольких десятков ампер для фильтров приводов; классы фильтрации — EMI/EMC (L‑/π‑тип), снижение ВЧ‑помех и улучшение уровня сигнала при длинных кабелях. Для задач низкой гармоники Rockwell рекомендует либо приводы с активным входом (Active Front End / AFE) для соответствия IEEE‑519, либо внешние пассивные/активные фильтры от партнеров; пассивные фильтры третьих производителей показывают THDi <5% в типичных конфигурациях. Степени защиты и эксплуатационные диапазоны зависят от конкретного исполнения (IP/температура) и указаны в технической документации к каждой позиции.
Особенности и преимущества
Факты: фильтры PowerFlex проектируются под конкретные модели приводов для простоты монтажа и минимальной доработки щита; EMC‑киты содержат элементы и крепеж для прямой установки на привод, DIN‑модули подходят для стандартных шкафов. Для крупных/комплексных систем Rockwell взаимодействует с технологическими партнерами по активной и пассивной компенсации гармоник — это дает варианты от быстрого EMC‑решения до полного снижения THDi системного уровня.
Применение
Отрасли: переработка воды и стоки, нефтегаз, металлургия, пищевое производство, HVAC и вентиляция, подъемно‑транспортное оборудование, центры обработки данных. В водоснабжении комплектные EMC‑фильтры PowerFlex 4M/520 (22F‑/25‑RF) с номиналом тока, соответствующим приводу 2–30 кВт, снижают помехи и предотвращают ложные срабатывания защит; в общепромышленной крупной сети решение с AFE‑приводом PowerFlex 755T обеспечивает соответствие IEEE‑519 при мощностях от десятков кВт; при модернизации щитов для критичных нагрузок применяют пассивные шкафные фильтры от партнеров (например, семейства FN3410/FN3412 у специализированных поставщиков).
Типовые конфигурации
Примеры: PowerFlex 520 + EMC‑kit 25‑RF (фильтрация ВЧ, короткие кабели) + входной реактор для сглаживания токовых пиков; PowerFlex 4M + 22F‑RF фильтр для локальных насосов; для общесистемной компенсации — AFE‑драйв PowerFlex 755T или внешняя пассивная/активная стойка от партнера.
Подбор и поставка
Критерии подбора: номинальный ток/напряжение привода, длина и тип кабеля, требуемый уровень THDi/соответствие IEEE‑519, возможность AFE в приводе. Запасные части и аксессуары (реакторы, монтажные наборы) доступны у поставщиков Allen‑Bradley; документация и техподдержка — на сайте Rockwell и у партнеров. НТП «Индустриальные системы» помогает с подбором совместимых EMC/гармонических решений и оценивает вариант AFE vs внешний фильтр по проекту.
Связаться с инженерами НТП «Индустриальные системы» для подбора и заказа фильтров гармоник Allen‑Bradley — можно получить ответ в течение 1 рабочего дня; склад 5000+ позиций, купить/заказать фильтры гармоник Allen‑Bradley с доставкой по России и поддержкой подбора системы.
