Импульсные блоки питания Mitsubishi Electric — каталог НТП «Индустриальные системы»

Mitsubishi Electric выпускает импульсные блоки питания преимущественно как модульные источники для PLC и встроенных систем: решения для высокопроизводительных контроллеров iQ‑R, компактных iQ‑F/FX, модульных Q/L/A и узких slim‑модулей STL. Диапазон выходов — типично 5 В (шина) и 24 В (вспом.), мощности от ~25 Вт до крупных модульных конфигураций. НТП «Индустриальные системы» поставляет оригинальные модули и комплектацию по Москве и России.

Серии и модельный ряд

Бренд сегментирует по назначению и типу PLC‑систем: высокопроизводительные решения для сложных автоматизированных линий, компактные контроллеры с встроенным питанием и совместимые модульные блоки питания для базовых и расширяемых систем.

• MELSEC iQ‑R — мощные модульные источники (R61P, R62P, R63P, R64P и вариации): вход AC 100–240 В или DC 24 В, выход 5 В для шины от ~3.5 до 9 А, опции slim и резервирования, для критичных систем с высокой нагрузкой.
• MELSEC iQ‑F / FX — интегрированные и опциональные модули питания для компактных контроллеров FX/FX5: малые мощности, внутренние 5 В/24 В для модулей расширения и CPU в компактных шкафах.

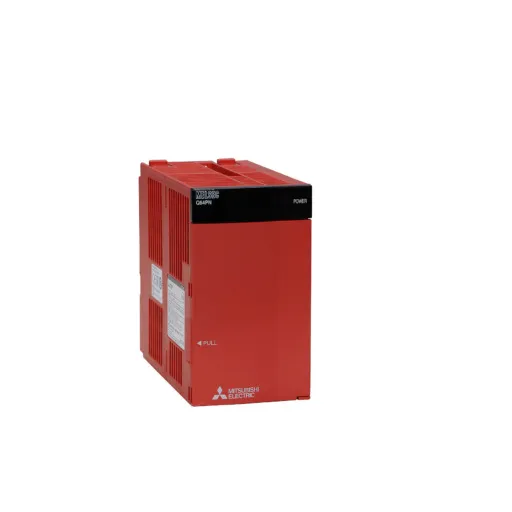

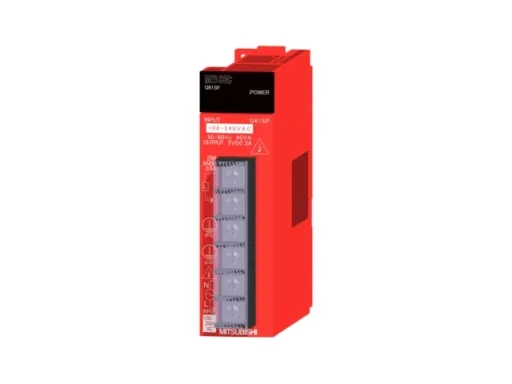

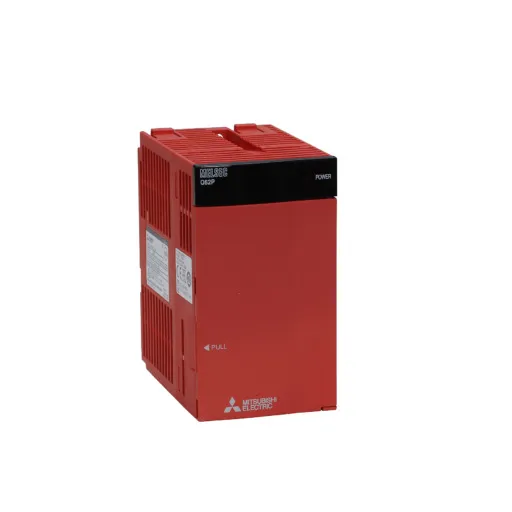

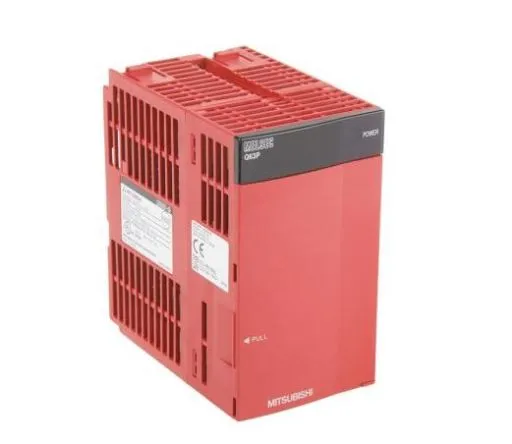

• MELSEC Q / System Q — модульные источники 5 В/6 А и 5 В/меньше для классических Q‑систем, с вариантами для морских/сертифицированных применений и защитным покрытием.

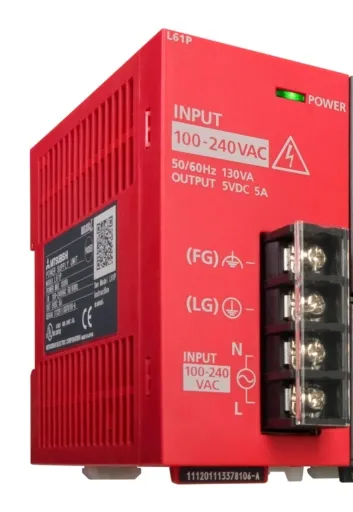

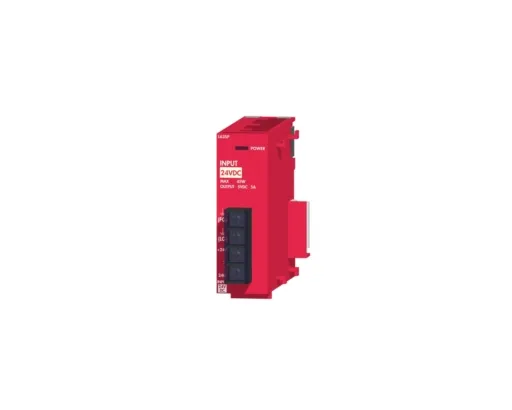

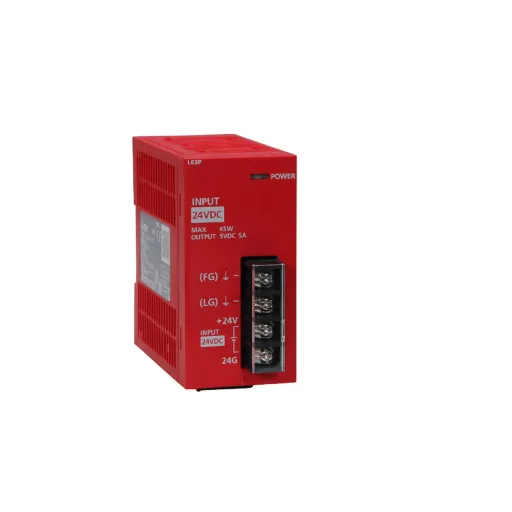

• MELSEC‑L — slim‑питание для узких базовых модулей: 5 В/5 А, 24 В входные/выходные варианты для плотной установки в щитах.

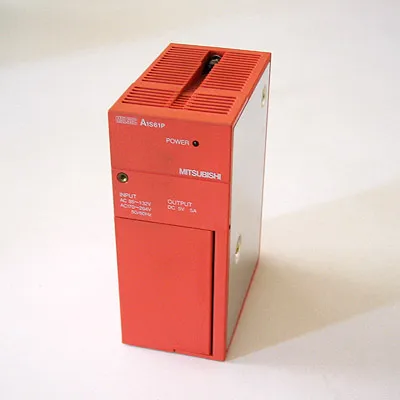

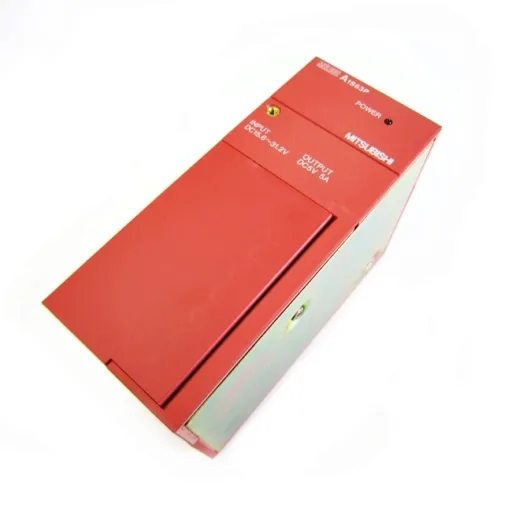

• MELSEC A / AnS (A‑series) — источники для старых/универсальных A‑серий PLC: типично 5 В 5–8 А и дополнительные 24 В, используются при модернизации унаследованных систем.

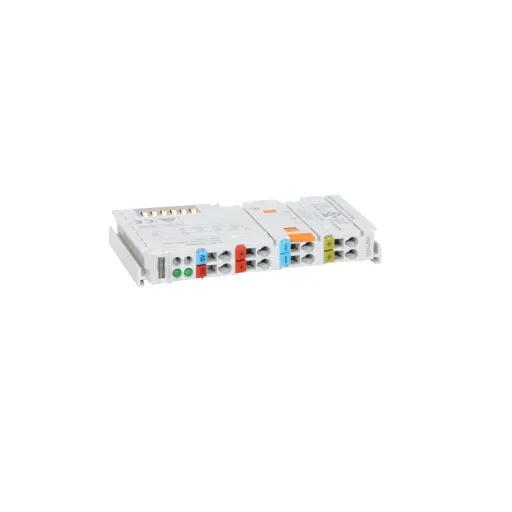

• STLITE / STL‑PS — сверхтонкие библиотеки питания для малых модулей и расширений; минимальная ширина, подходит для компактных шкафов и простых баз.

Критерии выбора между сериями: требуемая выходная шина (5 В для шины PLC / 24 В для периферии), пиковая и номинальная нагрузка, формат установки (base unit vs DIN‑rail slim), необходимость резервирования и морских/безопасных (safety) исполнений; аксессуары и запасные модули совместимы внутри одной семейства MELSEC.

Технические характеристики

Типичные параметры: вход 100–240 В AC (некоторые варианты 24 В DC), выходная шина 5 В для питания модульной шины 3.5–9 А (в зависимости от модели), вторичный 24 В/0.6–0.8 А для периферии у ряда iQ‑R; мощность модулей ~25–160 VA и более у крупных модификаций. Управление: пассивное охлаждение, индикация состояния, защита по перегрузке/короткому замыканию, опции резервирования (redundant) и slim‑исполнения (SP/RP). Соответствие: CE, UL/cUL, UKCA, при необходимости морские сертификаты (ABS/BV/GL и др.).

Особенности и преимущества

Mitsubishi Electric фокусируется на интеграции питания в архитектуру MELSEC: плотная совместимость с подсистемой шины, варианты с резервированием и coated‑покрытием для агрессивной среды, стандартные форм‑факторы для быстрой замены в полевых шкафах. Конструктив: узкие slim‑модули для экономии места, встроенные индикаторы и защита, минимальная настройка при монтаже — экономия времени обслуживания и совместимость со смежной автоматикой Mitsubishi.

Применение

Типовые отрасли: автомобилестроение, упаковка и линии сборки, пищепром, водоочистка и водоснабжение, станки и металлообработка, энергомониторинг, морские и судовые автоматизированные системы. В высоконагруженных линиях iQ‑R (R64P, 5 В/9 А) питает модульную шину CPU и motion‑модули; в компактных машинах iQ‑F/FX встроенный блок обеспечивает питание CPU и небольших расширений; при модернизации старых автоматов A‑series питание A61P (5 В/8 А) заменяет устаревшие модули без перестройки шкафа. Для безопасных систем используются сертифицированные QS/специальные источники с покрытием.

Типовые конфигурации

Пример 1: линия сборки — iQ‑R (R61P + R63RP резервирование) + 24 В вспом. источник для датчиков. Пример 2: компактный станок — iQ‑F с встроенным PSU 5 В/1.2 А и опциональным модулем питания для расширения I/O. Пример 3: модернизация — замена A‑series питания на A61P с сохранением базовой архитектуры.

Подбор и поставка

При подборе учитывайте: требуемые токи 5 В/24 В, форм‑фактор (base vs slim), необходимость резервирования и сертификаты. НТП «Индустриальные системы» держит оригинальные модули и аксессуары, предоставляет документацию, помощь инженеров и доступные запчасти; сроки поставки по России зависят от наличия на складе и обычно от 1 дня до нескольких рабочих дней при заказе на склад.

Свяжитесь с инженерами НТП «Индустриальные системы» — помощь в подборе и оформление заказа/купить или заказать импульсные блоки питания Mitsubishi Electric; заявка обрабатывается в течение 1–2 рабочих дней, склад 5000+ позиций, доставка по Москве и России.
