Приборы щитовые Schneider Electric — каталог НТП «Индустриальные системы»

Schneider Electric предлагает щитовые приборы для мониторинга и учета энергии: простые универсальные измерители Acti9 iEM3000, компактные счетчики PowerLogic PM3000/PM5000 для учета и суб‑учета и продвинутые приборы PM8000/ION для анализа качества питания и интеграции в EcoStruxure. НТП «Индустриальные системы» обеспечивает поставку и техподдержку в Москве и по России.

Серии и модельный ряд

• Acti9 iEM3000 — базовые щитовые измерители, 1‑/3‑фазные, прямое подключение или через ТТ, для простого учета и контроля; компактные корпуса для щитового монтажа.
• PowerLogic PM3000 — мультиизмерители начального уровня, 3‑фазные, функционал учета и базовой диагностики, предназначены для коммерческих распределительных щитов.
• PowerLogic PM5000 — компактные цифровые счетчики энергии, точность до 0.2S/0.5S, Ethernet/Modbus, поддержка TOU и локального логирования для суб‑учета.
• PowerLogic PM8000 — промежуточные приборы с расширенным анализом качества питания, измерение гармоник до 63‑го, IEC Class S, цветной дисплей и опции I/O и модулей расширения.

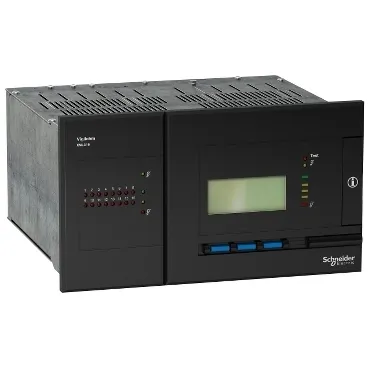

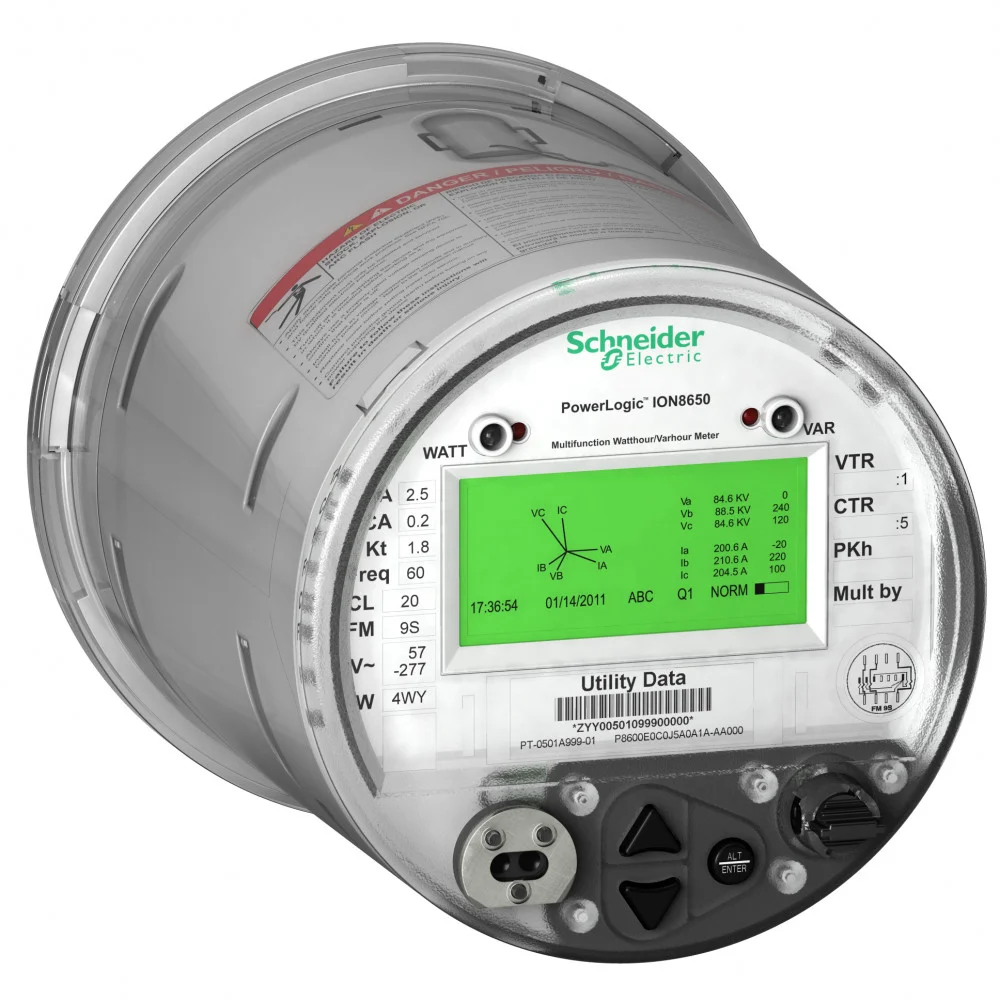

• ION / ION7xxx (ION7550/ION7650) — продвинутые платоформенные анализаторы и RTU для энергетики и утилит с высокой точностью и расширенными коммуникациями.

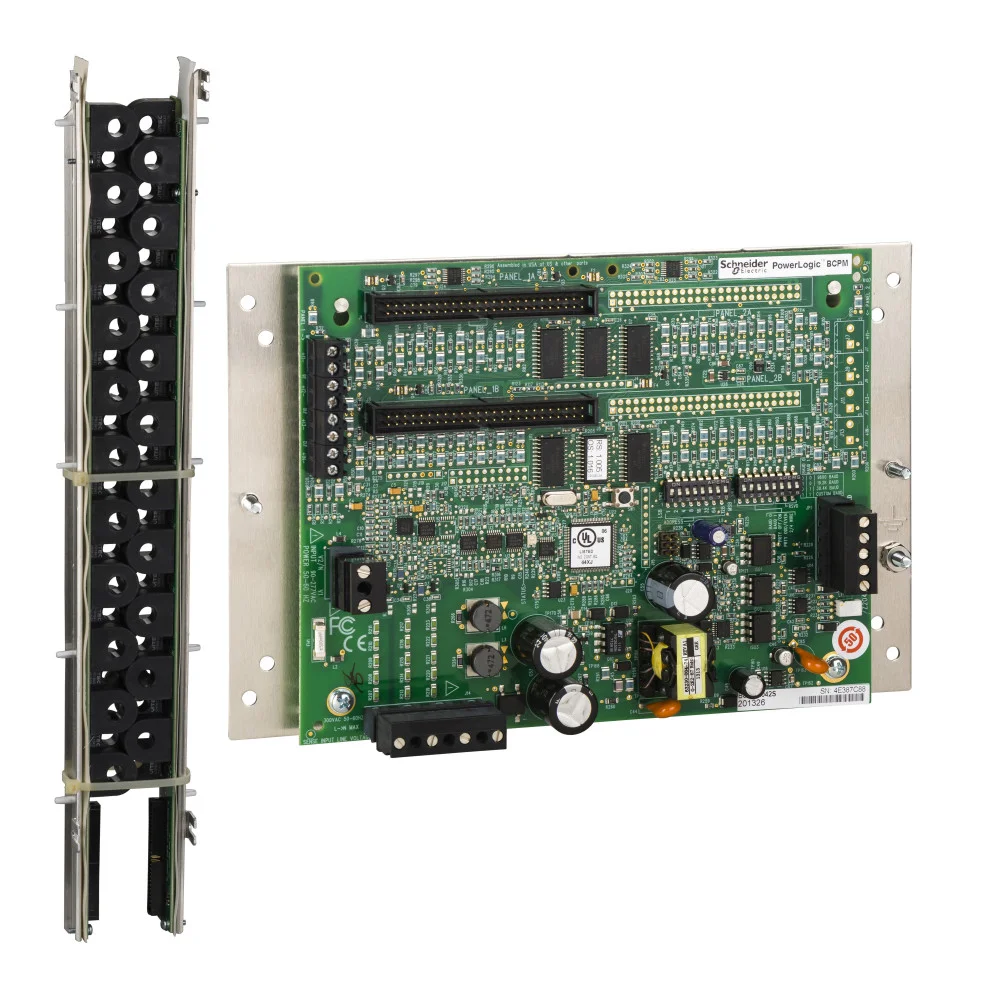

• EM‑серии (EM3500/EM4200/EM4900) — многоканальные/мультицепные решения для мониторинга множества точек, часто используются для диспетчеризации и подключения к ПО EcoStruxure.

Выбор между сериями базируется на точности измерений, потребности в анализе качества питания, числе каналов и возможностях связи; аксессуары и модули (I/O, Ethernet, опции питания) совместимы в рамках PowerLogic/EcoStruxure.

Технические характеристики

Типичные параметры: диапазон токов (авто‑масштабирование) ~0.05–10 А для встроенных входов (или через ТТ — произвольные первичные токи), напряжения до 600 В L‑L, частота 50/60 Гц, точность энергии 0.2S–0.5S (PM5000/PM5500), PQ‑измерения до 63‑й гармоники (PM8000/ION), интерфейсы Ethernet, Modbus, IEC‑61850/PRP/IEEE1588 в старших моделях, классы защиты панельного исполнения и диапазон рабочих температур −25…+70 °C. Стандарты: IEC 62053, IEC 61557, IEC 61000‑4‑30 и др.

Особенности и преимущества

Schneider Electric сочетает проверенные алгоритмы ION/PowerLogic с модульной аппаратной платформой: быстрая интеграция в EcoStruxure, расширяемые I/O‑модули, высокие классы точности, опции кибербезопасности и встроенные веб‑страницы для оперативного доступа. Конструктивно приборы оптимизированы для панельного и DIN‑монтажа, упрощают монтаж и обслуживание за счет стандартизированных интерфейсов.

Применение

Отрасли: ТЦ и коммерция, промпредприятия, дата‑центры, медицина, ЖКХ, водоканалы, электросети. В распределении зданий серия PM5000/PM3000 решает учет и балансировку нагрузок; для контроля качества и диагностики сетей PM8000/ION применяют в дата‑центрах и на крупных производственных площадках; EM‑серии и ION7550 используются для многоточечного съема и интеграции в EMS/SCADA. Пример: в нефтебезопасном цехе PM8000 фиксирует саги/скачи и гармоники до 63‑й для поиска причин отказов.

Типовые конфигурации

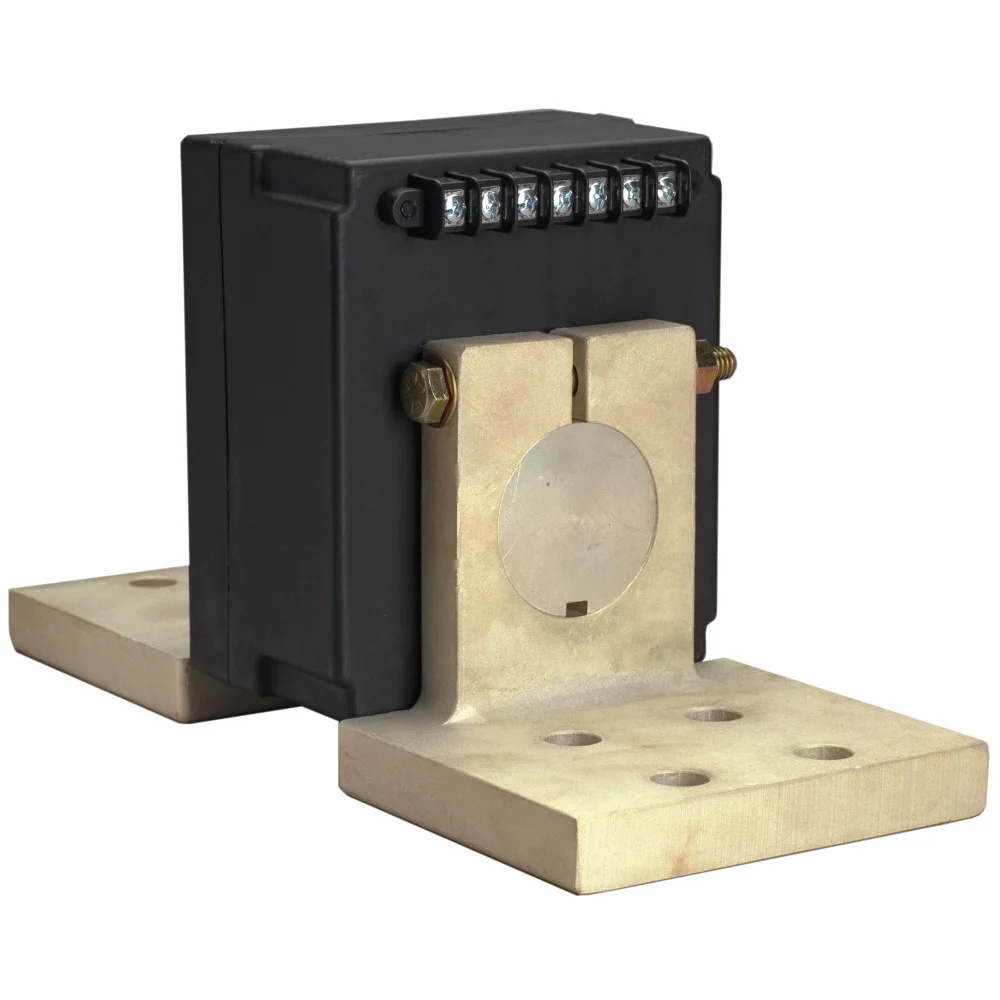

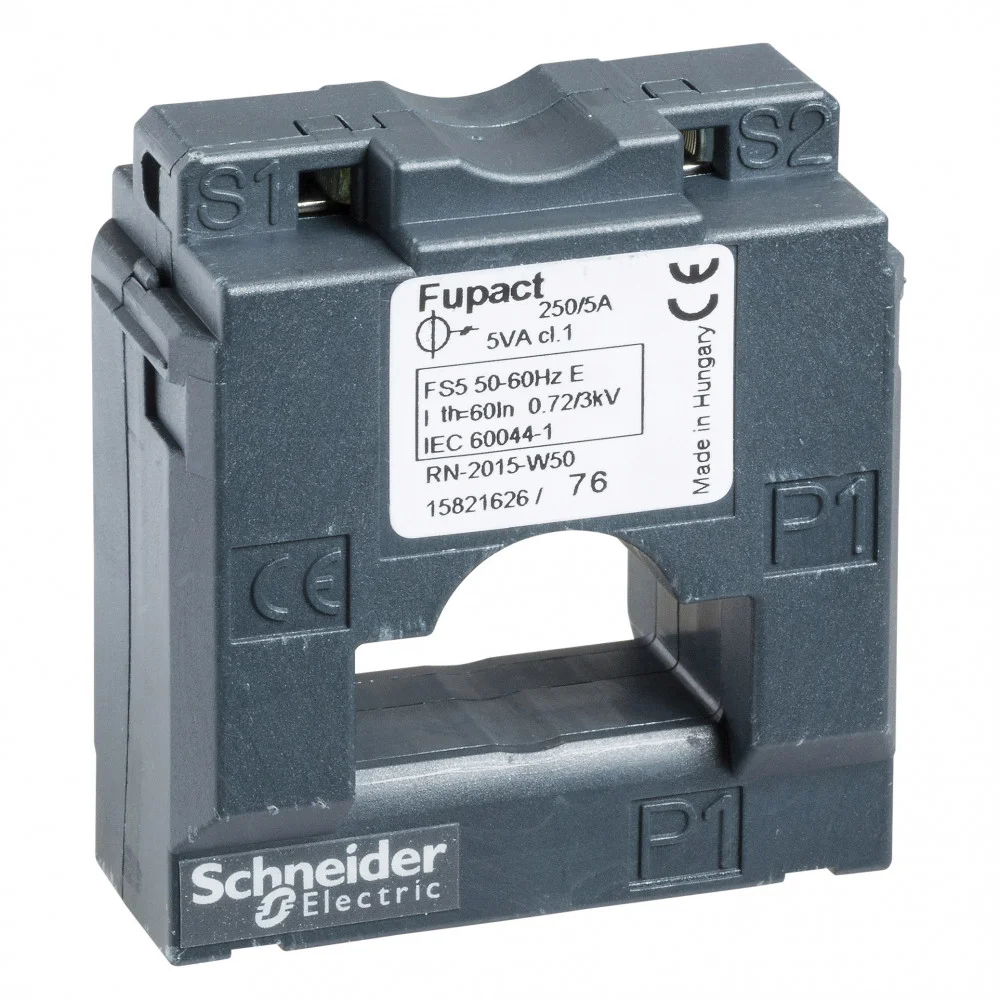

Типичная связка: PM5000 + Ethernet + счетные ТТ для суб‑учета группы потребителей; PM8000 + модуль I/O + локальный дисплей для PQ‑мониторинга в ЦОД; ION7550/EM4900 для агрегации сотен каналов и передачи в Power Monitoring Expert. Аксессуары: трансформаторы тока, шины питания, наборы для панельного монтажа.

Подбор и поставка

Критерии: требуемая точность (S/ классы), число каналов, необходимость анализа гармоник, протоколы связи и интеграция в EcoStruxure. Инженеры НТП «Индустриальные системы» помогают подобрать серию, обеспечить комплект ТТ/аксессуаров, документацию и гарантийную поддержку; наличие запасных частей и серийных модулей обычно хорошее, сроки поставки по Москве/России — от 1–2 рабочих дней до нескольких недель в зависимости от конфигурации.
