Bulletin 500L NEMA Contactors
Найдено: 9 товаров-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Номинальный ток (Ie):
- 15 - 20
- Конфигурация вспомогательных контактов:
- 1NO
- Тип монтажа:
- DIN-рейка
- Класс защиты (IP):
- IP20
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия! -
4.3
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Номинальный ток (Ie):
- 40
- Число полюсов:
- 3P
- Тип монтажа:
- DIN-рейка
- Класс защиты (IP):
- IP20
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Номинальный ток (Ie):
- 30
- Конфигурация вспомогательных контактов:
- 1NO
- Тип монтажа:
- DIN-рейка
- Класс защиты (IP):
- IP20
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Номинальный ток (Ie):
- 100
-
4.8
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Номинальный ток (Ie):
- 100
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Номинальный ток (Ie):
- 40
- Число полюсов:
- 3P
- Тип монтажа:
- DIN-рейка
- Класс защиты (IP):
- IP20
- Механическая износостойкость (циклы):
- 1000000
-
4.8
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Номинальный ток (Ie):
- 200
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Номинальный ток (Ie):
- 300
- Тип монтажа:
- на панель
Bulletin 500L Allen-Bradley: контакторы NEMA — каталог НТП «Индустриальные системы»

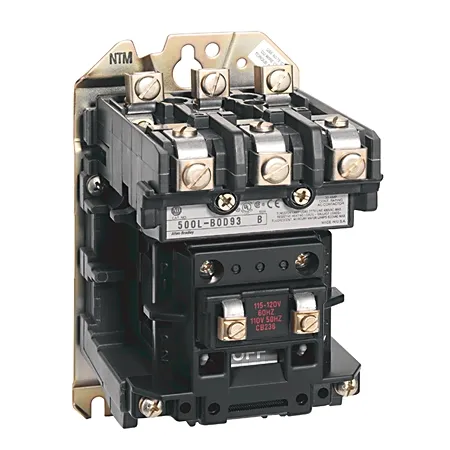

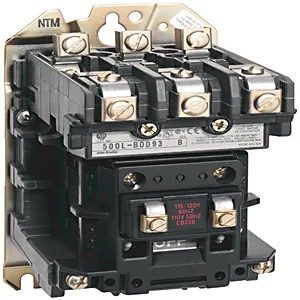

Bulletin 500L — линейка контакторов Allen-Bradley стандарта NEMA для управления электродвигателями и резистивными нагрузками в североамериканских и международных применениях. Охватывает типоразмеры 00-5 с токами до 810 А, доступна в открытом и закрытом исполнениях с катушками переменного и постоянного тока. НТП «Индустриальные системы» поставляет контакторы Bulletin 500L в Москве и по России с полным набором аксессуаров.
Модификации и типоразмеры

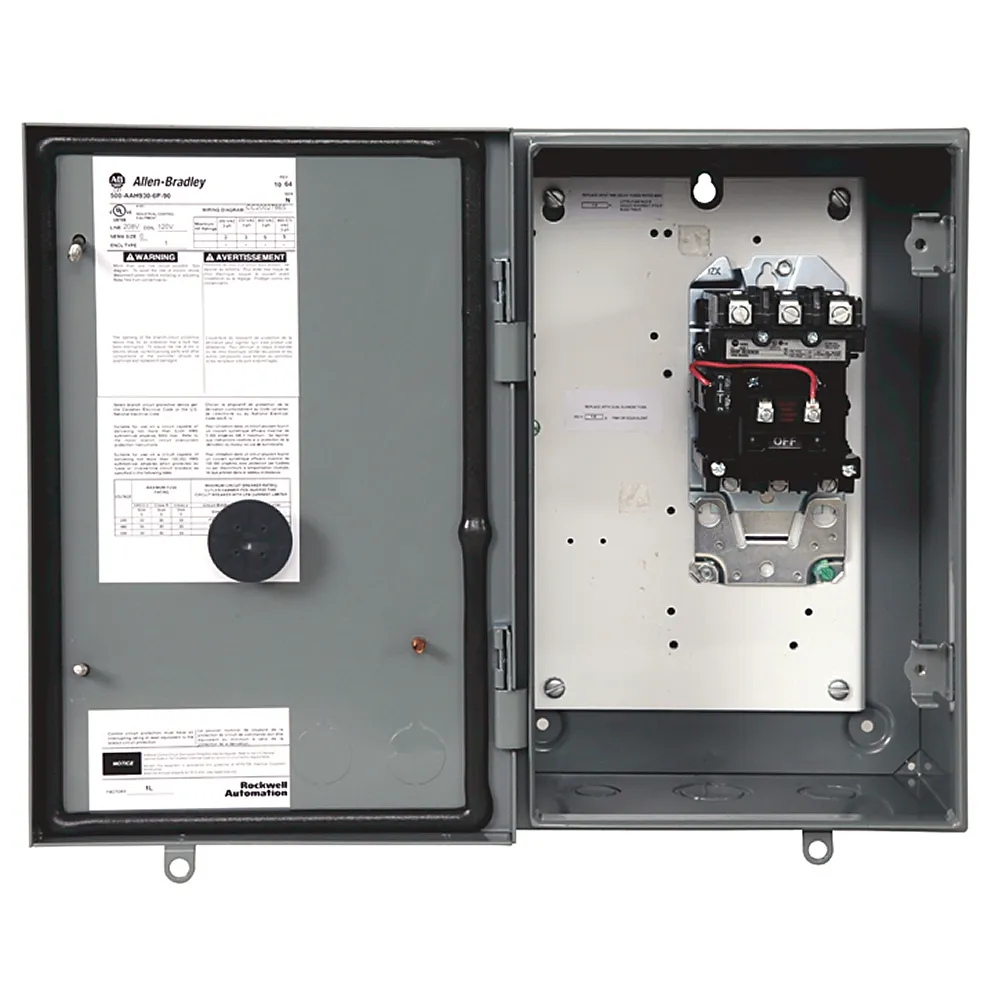

Линейка построена по классификации NEMA с делением на типоразмеры 00-5 в зависимости от номинального тока и мощности коммутируемой нагрузки. Каждый типоразмер доступен в открытом исполнении для монтажа в шкафах и закрытом корпусе IP20 для настенной установки.
- Типоразмер 00 на 9 А обеспечивает коммутацию двигателей до 2,2 кВт при 230 В, применяется в компактных насосных и вентиляционных установках с ограниченным пространством в щите
- Типоразмеры 0-1 на 18-27 А управляют двигателями 4-11 кВт, используются в конвейерных системах и технологическом оборудовании с частыми пусками до 600 циклов в час
- Типоразмеры 2-3 на 45-90 А коммутируют нагрузки 15-45 кВт для насосов высокого давления, компрессоров и дробильного оборудования с тяжелыми условиями пуска
- Типоразмер 4 на 135 А предназначен для двигателей до 75 кВт в крупных вентиляторах, центрифугах и технологических линиях с продолжительным режимом работы
- Типоразмер 5 на 270-810 А применяется для мощных приводов 110-400 кВт в металлообработке, горнодобывающей промышленности и крупных насосных станциях
Выбор типоразмера определяется номинальным током двигателя по категории AC-3, напряжением питания 110-600 В и частотой коммутаций. Для реверсивных схем учитывается возможность механической блокировки между контакторами.
Технические характеристики
Контакторы Bulletin 500L рассчитаны на коммутацию токов 9-810 А при напряжениях до 600 В переменного тока, обеспечивают категорию применения AC-3 для асинхронных двигателей с отключением при работающем двигателе. Катушки управления доступны на напряжения 24-600 В переменного тока 50/60 Гц и 24-250 В постоянного тока. Конструкция предусматривает монтаж на DIN-рейку 35 мм для типоразмеров 00-1 и панельный монтаж для 2-5, класс защиты открытых исполнений IP00, закрытых — IP20. Механическая износостойкость достигает 10 миллионов циклов для малых типоразмеров, электрическая — до 2 миллионов при номинальной нагрузке AC-3. Рабочая температура -25...+60°C, соответствие стандартам UL 508, CSA C22.2 No.14, IEC 60947-4-1. Контакты из серебросодержащего сплава обеспечивают низкое переходное сопротивление и стойкость к коммутационному износу.
Аксессуары и опции
Для расширения функциональности доступны дополнительные контактные блоки 1НО/1НЗ с фронтальным и боковым монтажом, пневматические и электронные приставки задержки времени на включение и отключение, механические блокировки для реверсивных схем двух контакторов. Комплект включает защитные крышки клемм, монтажные DIN-рейки и адаптеры для панельной установки, катушки подавления перенапряжений для продления срока службы при работе с индуктивными нагрузками.
Применение и конфигурации
Для прямого пуска асинхронного двигателя 15 кВт 400 В используется контактор типоразмера 2 на 45 А с катушкой 230 В AC, тепловым реле 25-40 А и блоком вспомогательных контактов для сигнализации состояния. В реверсивной схеме конвейера 7,5 кВт применяются два контактора типоразмера 1 на 27 А с механической блокировкой и электрической защитой от одновременного включения. Для управления резистивными нагрузками печей и нагревателей до 100 кВт выбирается типоразмер 4 на 135 А с учетом категории AC-1 и увеличенной коммутационной способности. В насосных станциях с частыми пусками используются контакторы с усиленными контактами и катушками постоянного тока 24-110 В для повышения надежности при скачках напряжения. Автоматизированные линии комплектуются контакторами с электронными приставками задержки для согласования последовательности пуска оборудования.
Особенности монтажа и подключения
Контакторы типоразмеров 00-1 устанавливаются на DIN-рейку 35 мм с защелкиванием, крупные типоразмеры 2-5 монтируются на панель через отверстия в основании с использованием винтов M6-M10. Силовые клеммы винтового типа рассчитаны на проводники сечением 1,5-240 мм² в зависимости от типоразмера, момент затяжки 1,2-20 Нм. При монтаже обеспечивается зазор 20-50 мм сверху и снизу для естественной конвекции и охлаждения контактов.
Документация и поддержка
Техническая документация включает каталоги с габаритными чертежами, схемами подключения и таблицами выбора по мощности двигателя, руководства по монтажу и эксплуатации на русском языке. Для конфигурирования доступны онлайн-инструменты подбора Allen-Bradley на портале Rockwell Automation с расчетом типоразмера по параметрам нагрузки. Инженеры НТП «Индустриальные системы» проводят консультации по выбору контакторов и аксессуаров, обучение персонала заказчика. Стандартные типоразмеры поставляются со склада, специальные исполнения — под заказ за 3-4 недели.
Свяжитесь с инженерами НТП «Индустриальные системы» за 1 рабочий день для подбора контакторов Bulletin 500L Allen-Bradley под параметры вашего оборудования. Склад 5000+ позиций низковольтной аппаратуры в Москве, доставка по России, помощь в выборе типоразмера по категории применения и расчете реверсивных схем с механической блокировкой.
