Системы релейной защиты Chint — каталог НТП «Индустриальные системы»

Chint производит системы релейной защиты для контроля сети и защиты электродвигателей: от простых реле напряжения до термозащит и полнофункциональных моторных контроллеров — примеры: NJB1‑X/NJYB3, NXR, JD‑5E и семейство NJBK. Диапазон охватывает управляющие/силовые цепи 200–690 В и токи от 0.1 до 800 А. НТП «Индустриальные системы», Москва, Россия.

Серии и модельный ряд

Chint сегментирует релейную защиту по функции (напряжение/фаза против моторной защиты), по диапазону токов/мощности и по степени интеграции (модульные реле, интегрированные защитники с интерфейсом). Монтаж — DIN/панель/плаг-ин; есть варианты с телеметрией.

• NJB1‑X — реле контроля фазы и несимметрии, для цепей AC380–480 В; простая DIN‑монтажная защита последовательности/обрыва/дисбаланса.
• NJYB3 — микропроцессорное реле напряжения: защита по перенапряжению/недонапряжению, потеря фазы, уставки для трехфазных/однофазных схем (до 415/240 В).
• NXR — термозащитные реле (термопредохранители) для двигателей, регулировка тока 0.1–630 А, плаг‑выполнение, температурная компенсация и руч/авто‑сброс.
• JD‑5/ JD‑5E — интегрированные моторные протекторы для двигателей при ≤690 В, регулировка тока ~0.5–400 А (в зависимости от исполнения), быстрый отклик и совместимость с контакторами.

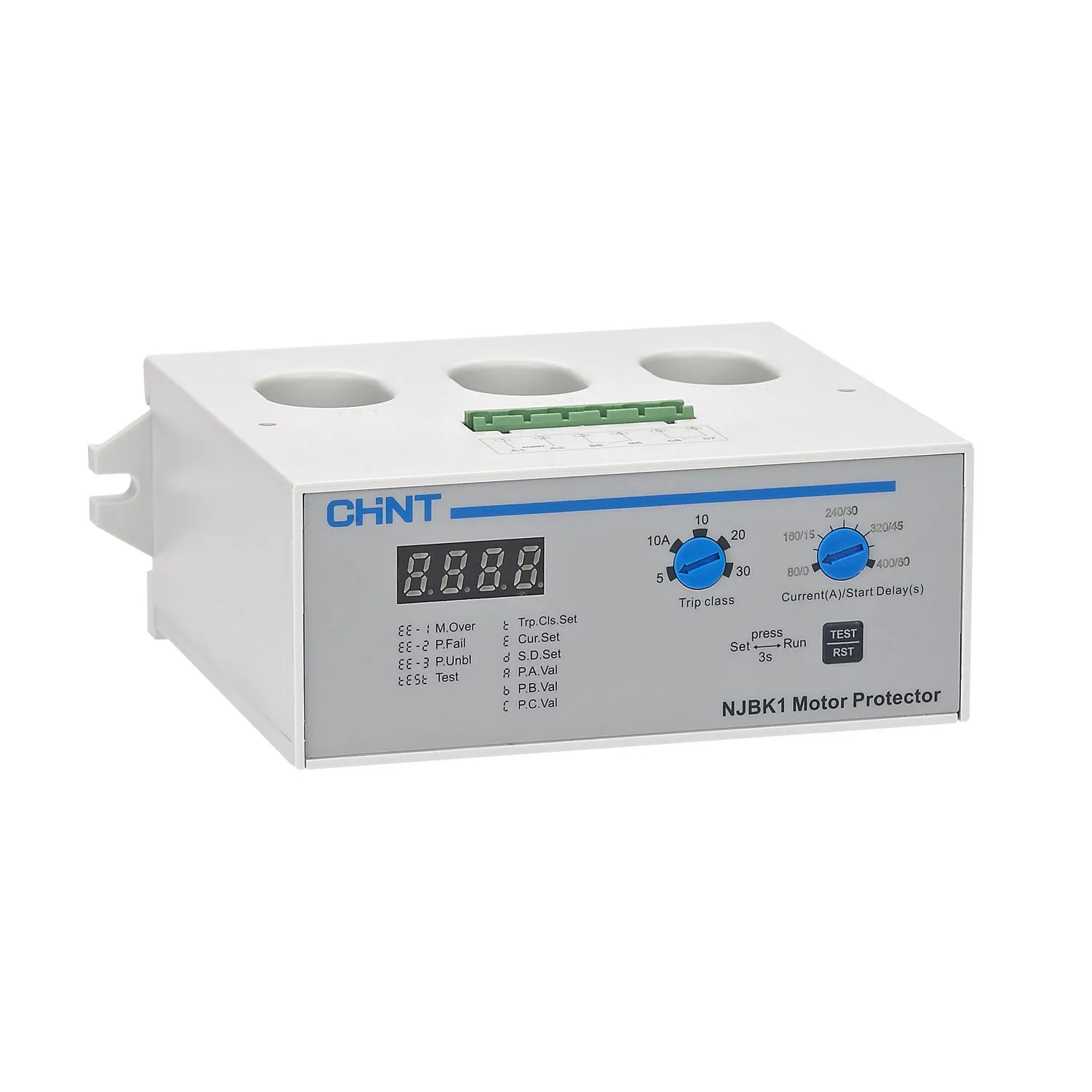

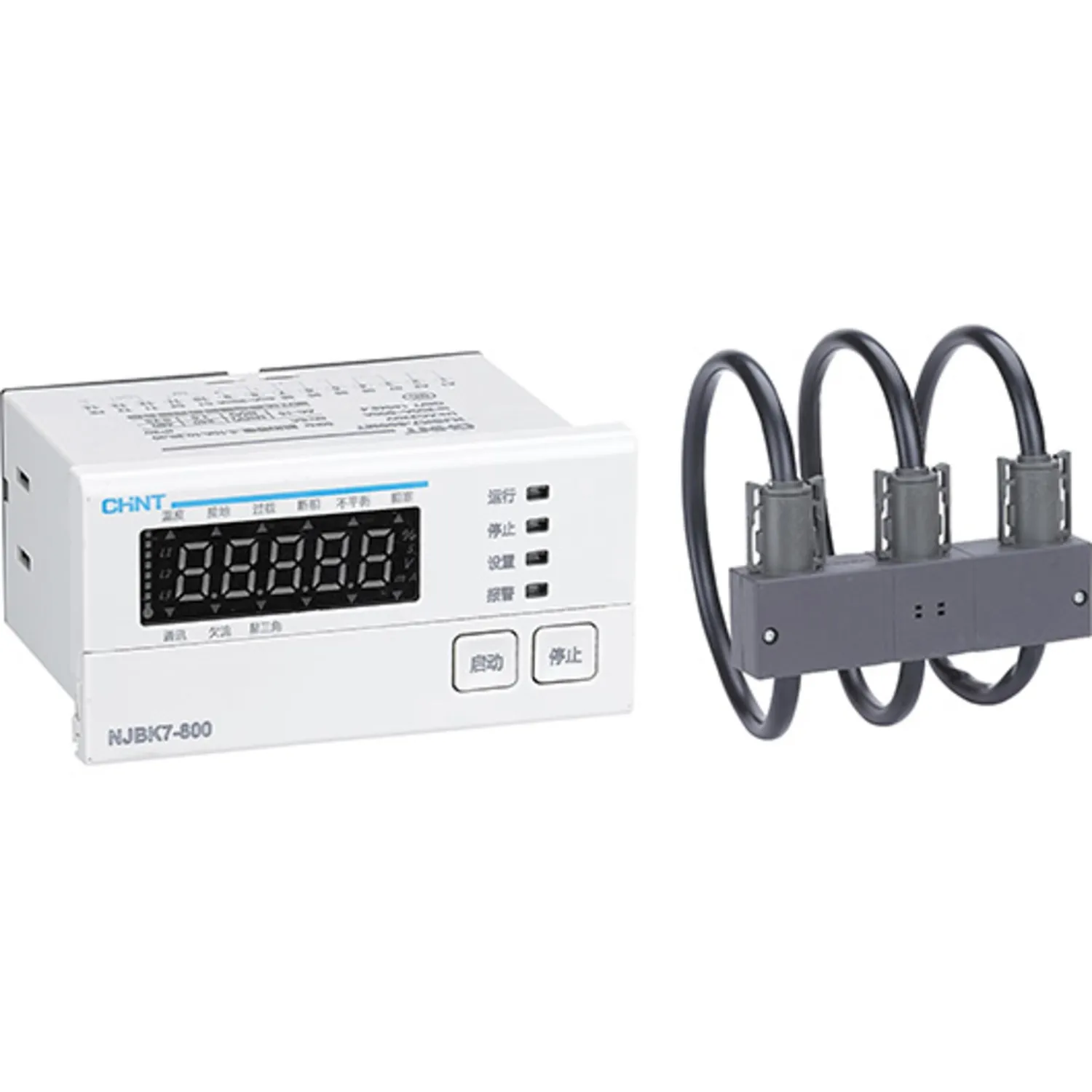

• NJBK (семейство: NJBK6 / NJBK10 / NJBK7) — модульные моторные реле по классам 1–800 А: компактные исполнения 1–36 А, средние 1–200 А и крупные до 800 А с RS‑485 и 4–20 мА для мониторинга.

Критерии выбора: простая защита сети — NJB1‑X/NJYB3; локальная термозащита — NXR; для типичных двигателей до 400 А — JD‑5E; для модульных решений и интеграции с SCADA выбирают NJBK (NJBK7 с RS‑485/4–20 мА). Аксессуары: трансформаторы тока, коммутационные модули и корпуса совместимы с большинством серий.

Технические характеристики

Ключевые параметры: диапазоны токов 0.1–800 А, рабочие напряжения управления/изоляции 200–690 В, функции — перегрузка, потеря фазы, дисбаланс, блокировка ротора, PTC‑вход; интерфейсы — RS‑485 Modbus и 4–20 мА на отдельных сериях; типы монтажа — DIN‑рейка, панель, плаг‑модули; стойкость по стандартам IEC 60947‑4‑1/60947‑5‑1, рабочая температура типично −5…+40 °C, ресурсы механические/электрические зависят от исполнения.

Особенности и преимущества

Факты: Chint ориентирован на модульность и совместимость с контакторами (плаг‑решения), предлагает интегрированные сигнальные/аналоговые выходы в больших протекторах и базовые экономичные реле для сетевых проверок. Конструктивно — компактные корпуса, понятные органы настройки (ручка/кнопки) и стандартизованные интерфейсы для интеграции в АСУ ТП.

Применение

Отрасли: водоснабжение и насосные станции, HVAC и климат‑центры, конвейеры и производства, пищевое производство, горная и добывающая промышленность, здания и инфраструктура, станции управления технологическими насосами. В водоснабжении серия NJBK6 (1–36 А) управляет насосами малой мощности с частыми пусками; в промышленном цехе JD‑5E (до 400 А) обеспечивает автоматическое отключение при перегрузке; для крупного компрессора NJBK7 с RS‑485 и 4–20 мА дает удаленный мониторинг и телеметрию.

Типовые конфигурации

Примеры: насосная автоматика — NJBK6 + контактор + NXR (термозащита); цеховой привод 75–200 кВт — JD‑5E + трансформатор тока + MCCB; крупный привод/компрессор — NJBK7 с RS‑485 и 4–20 мА для связи с ПЛК/SCADA. Стандартные аксессуары и платы связи доступны для быстрой сборки щита.

Подбор и поставка

Как выбирать: оцените рабочий ток, требуемые функции (PTC, блокировка, подача сигнала), необходимость телеметрии и тип монтажа. НТП «Индустриальные системы» держит документацию и запас аксессуаров, обеспечивает оригинальные запчасти и техническую поддержку; типичный срок поставки под заказ — 1–2 рабочих дня на стандартные позиции, срочные отгрузки обсуждаются отдельно.

Свяжитесь с инженерами НТП «Индустриальные системы» для подбора или чтобы купить/заказать системы релейной защиты Chint — ответ в течение 1 рабочего дня, склад 5000+ позиций, доставка по России и помощь в выборе серии и конфигурации.
