Convalve
Найдено: 6 товаров-

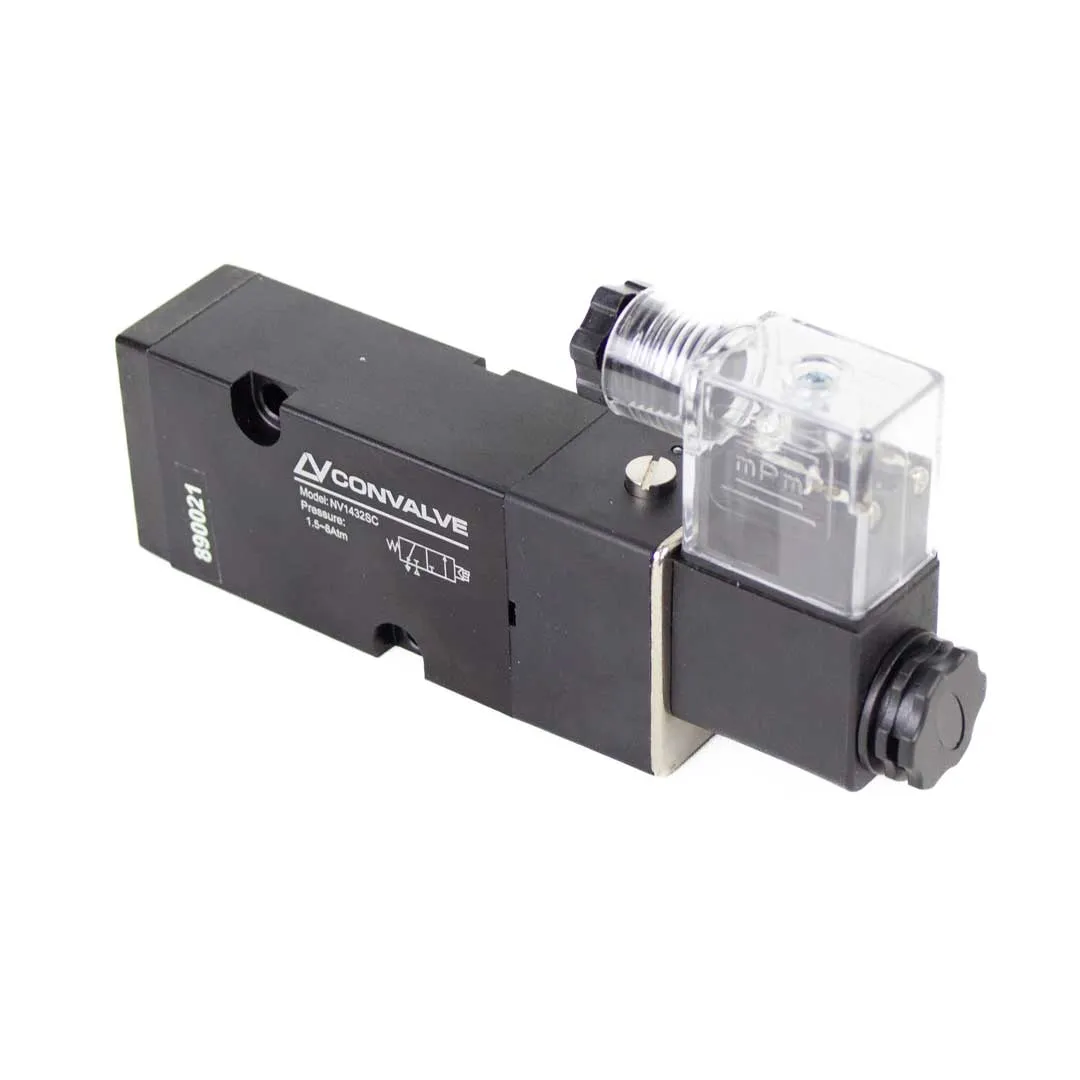

5
Быстрая поставка (9 шт.)
Доставка:
3–5 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Тип изделия:
- пневмораспределитель
- Рабочее давление:
- 2 - 8
- Присоединительная резьба:
- G1/4
- Ходы/позиции:
- 3/2
- Тип управления:
- электромагнитный
- Материал корпуса:
- алюминий
-
5
Быстрая поставка (6 шт.)
Доставка:
3–5 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Тип изделия:
- пневмораспределитель
- Рабочее давление:
- 2 - 8
- Присоединительная резьба:
- G1/4
- Ходы/позиции:
- 3/2
- Тип управления:
- электромагнитный
- Напряжение питания:
- 24 V DC
-

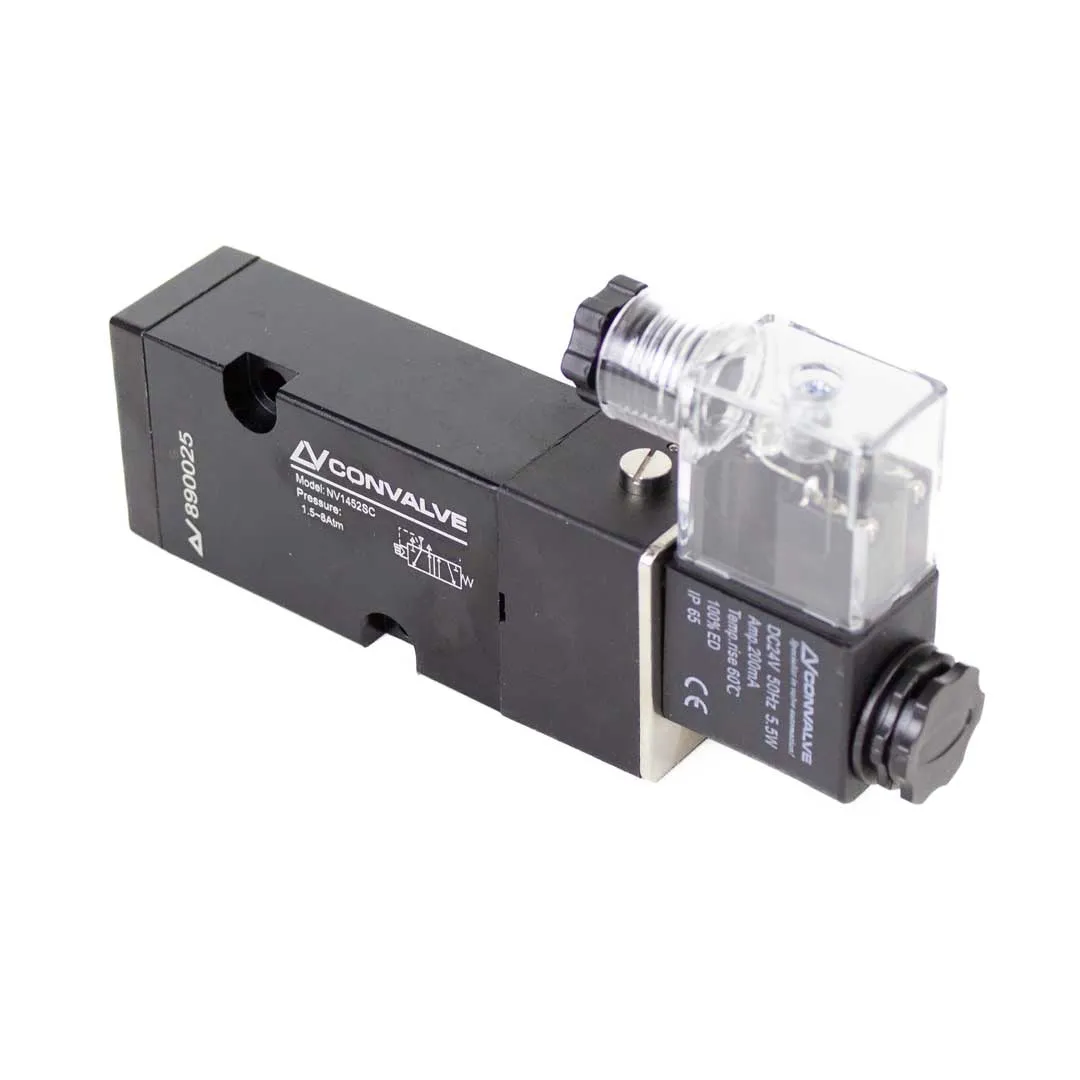

4.8
Быстрая поставка (1 шт.)
Доставка:
3–5 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Тип изделия:
- пневмораспределитель
- Рабочее давление:
- 2 - 8
- Присоединительная резьба:
- G1/4
- Ходы/позиции:
- 5/2
- Тип управления:
- электромагнитный
- Напряжение питания:
- 24 V DC
-
4.7
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Тип изделия:
- пневмораспределитель
- Рабочее давление:
- 2 - 8
- Присоединительная резьба:
- G1/4
- Ходы/позиции:
- 5/2
- Тип управления:
- электромагнитный
- Напряжение питания:
- 24 V DC
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Тип изделия:
- пневмораспределитель
- Рабочее давление:
- 2 - 8
- Присоединительная резьба:
- G1/4
- Ходы/позиции:
- 5/2
- Тип управления:
- электромагнитный
- Материал корпуса:
- алюминий
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Тип изделия:
- пневмораспределитель
- Рабочее давление:
- 2 - 8
- Присоединительная резьба:
- G1/4
- Ходы/позиции:
- 5/2
- Тип управления:
- электромагнитный
- Напряжение питания:
- 24 V DC
Пневматические системы Convalve — каталог НТП «Индустриальные системы»
Портфель Convalve в направлении «Пневматические системы» широк и включает приводы, клапаны и комплектующие для автоматизации шаровых/баттерфляй/задвижек и технологических участков. Основные поднаправления — четвертьоборотные и скотч‑йок приводы, пневмоклапаны (угловые, коаксиальные), соленоидные клапаны, позиционеры и индикаторы положения, а также готовые решения «клапан+привод». Покрытие по давлению и температуре позволяет работать с воздухом, парами и агрессивными средами. НТП «Индустриальные системы», Москва, Россия.
Продуктовые направления и серии
Convalve структурирует пневматику по типу привода, встроенным клапанам и вспомогательным устройствам: крепкие модульные приводы, интегрированные пневмоклапаны, элементы управления воздухом и аксессуары для быстрой сборки и интеграции.
- Четвертьоборотные приводы — серия PAC (rack & pinion): двойного/пружинного действия, ISO5211, давление управления 2–8 бар, рабочая температура –20…+80°C; назначение — шаровые и дисковые затворы, быстрый on/off и низкоточного управления.
- Scotch‑yoke приводы — PAC‑S: повышенный крутящий момент и более равномерная характеристика крутящего момента; для больших дисковых/шаровых клапанов и демпферов; исполнения с анодированным алюминием и коррозионозащитой.
- Клапаны с пневмоприводом — wafer butterfly, ball, globe, coaxial и Angle Seat: материалы – нерж. сталь/чугун, рабочее давление до 16 бар, температура среды до +150°C; используются для изоляции, регулирования и пара.
- Интегрированные пневмоклапаны (angle seat, coaxial) — быстрые 2/2 и 3/2 решения с высокой пропускной способностью (Cv), частое применение в пищевой, паровой и технологической воде; доступны версии с ручным приводом и позиционными ограничителями.
- Соленоидные и NAMUR‑клапаны — direct‑mount solenoid valves: 3/2 и 5/2, прямой монтаж на приводы NAMUR, IP65, рабочее давление 2–8 бар; опции: ручной оверрайд, демпфирование, регулировки скорости.
- Позиционеры, индикаторы и аксессуары — пневмо/электро‑пневматические позиционеры (3–15 PSI / 4–20 mA), limit‑switch boxes (Valve Monitor), фильтры‑регуляторы, наборы монтажа VDI/VDЕ‑3845; Ex‑исполнения и протоколы аналогового управления.
Эти направления работают совместно: приводы принимают управляющее давление через NAMUR‑соленоиды, позиционер обеспечивает пропорциональное управление (4‑20 мА), а индикаторы/концевики дают дискретный сигнал в PLC, что делает систему модульной и быстрой в сборке.
Технические характеристики
Типичные диапазоны: управляющее давление 2–8 бар (стандарт), рабочие давления клапанов 0–16 бар, температура среды от –20 до +150°C в зависимости от модели. Материалы корпуса: экструдированный алюминий 6005‑T5 с жестким анодированием, торцевые крышки — литой алюминий ASTM B179; уплотнения NBR/FKM; стойкость к коррозии — ≥500 ч в соляном тумане. Стандарты и интерфейсы: ISO 5211, DIN 3337, VDI/VDЕ‑3845, EN 12266 (класс A по утечке), CE; возможны Ex/API‑исполнения у индикаторов и корпусных элементов. Управление и совместимость: позиционеры 4–20 mA и 3–15 PSI, механические/бесконтактные концевые выключатели для PLC/SCADA интеграции; документация и каталоги (pdf) доступны на официальном сайте Convalve.
Системная интеграция
Convalve делает упор на модульность: NAMUR‑соленоид монтируется прямо на привод, позиционер крепится на VDI/VDЕ‑3845, limit‑switch box ставится на ту же площадку — единая механическая и пневматическая цепь. Клапаны могут поставляться в сборе с приводами, проходить функциональные тесты на заводе и приходить «подключи и работай». Позиционеры и концевики дают входы/выходы, совместимые с PLC/SCADA других производителей посредством 4–20 mA и сухих контактов.
Применение в отраслях
Convalve применяется в пищевой и фармацевтической промышленности (angle seat для CIP/паровой обработки), в нефтегазе и энергетике (коаксиальные и шаровые клапаны с приводами для изоляции и паровых линий), водоснабжении и очистке (wafer butterfly с приводами PAC), химии (коррозионностойкие материалы и позиционеры для дозирования), HVAC и автоматика зданий (баттерфляй + пружинные приводы). Примеры: в пищевой промышленности радиаторы/паровые стерилизаторы используют angle seat с паростойкими уплотнениями; в сетях водоснабжения wafer butterfly + PAC‑S обеспечивает быстрое перекрытие 1–24“; в технологических линиях химии позиционер + привод Convalve реализуют плавное регулирование расхода.
Типовые конфигурации
1) Wafer butterfly valve + PAC rack‑and‑pinion + NAMUR solenoid (3/2) + limit switch box — простая автоматизация изоляции. 2) Angle seat valve (интегр.) + direct‑mount solenoid — паровая линия с высокой цикличностью. 3) Ball valve + scotch‑yoke actuator + electro‑pneumatic positioner (4–20 mA) — пропорциональный контроль в дозировании.
Выбор и поставка
При выборе подбирают крутящий момент/ход/ISO5211‑фланец, рабочие давление и температуру среды, материал корпуса и тип уплотнений. Convalve предоставляет детальные каталожные таблицы, паспорта и инструкции по монтажу; НТП «Индустриальные системы» обеспечивает техническую поддержку, помощь в подборе и сервис. Доступность на российском рынке — через склад и партнеров, документация и образцы есть в наличии.
Свяжитесь с инженерами НТП «Индустриальные системы» — поможем подобрать и поставить Convalve: заказать/купить пневматические системы Convalve можно с доставкой по России. Срок комплектации и отгрузки — 1–2 дня; склад 5000+ позиций; консультация и подбор конфигурации у инженеров компании.
