Фитинги, штуцеры, быстроразъемные соединения

Фитинги, штуцеры, быстроразъемные соединения для автоматизации производства — каталог НТП «Индустриальные системы»

Фитинги и быстроразъемные штуцеры обеспечивают герметичную коммутацию пневмолиний и управления рабочим давлением 0–16 бар, отличаясь конструкцией уплотнений и скоростью подключения от общих компонентов пневмосистем. НТП «Индустриальные системы» поставляет решения для щитовой и полевой установки, Москва, Россия.

Типы оборудования и конструктивные исполнения

Подкатегория делит изделия по способу соединения, материалу и давлению: быстросъемные муфты, обжимные/накидные фитинги, резьбовые штуцеры, проходные фланцевые вариации и адаптеры для ДУ труб.

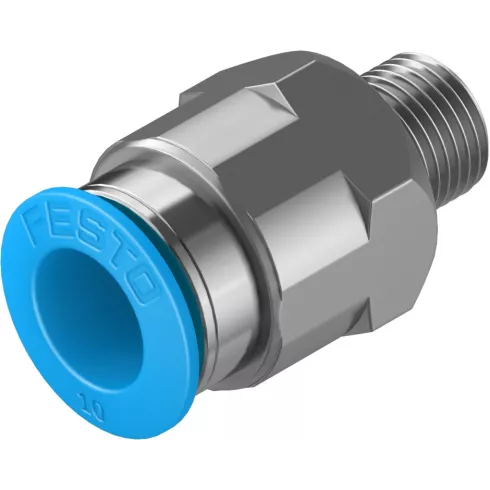

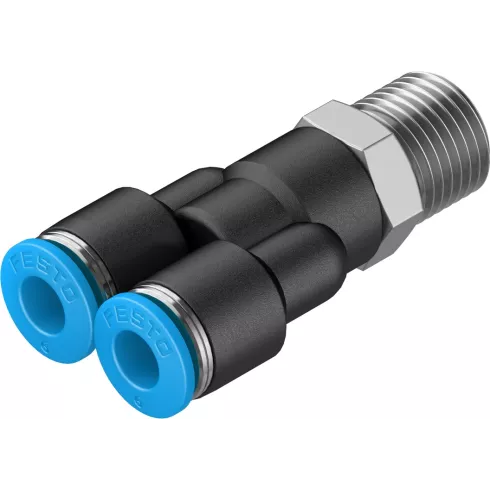

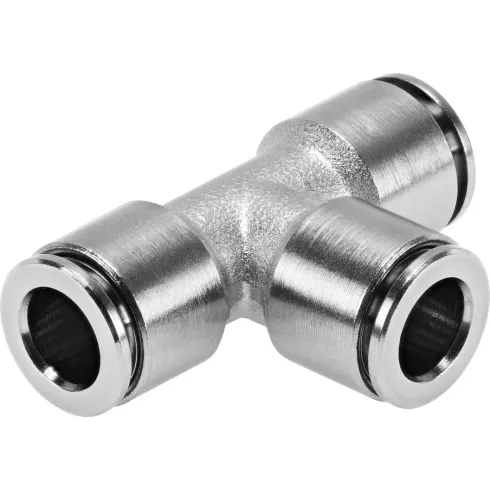

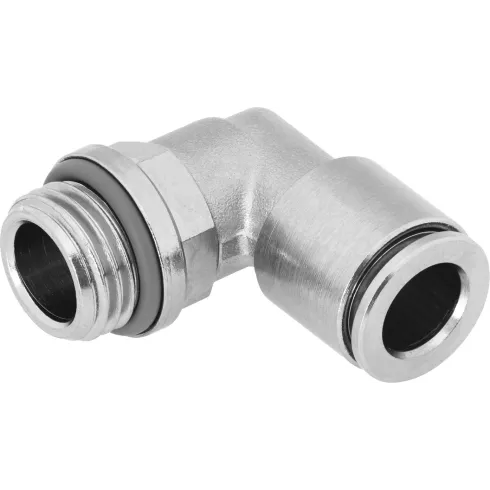

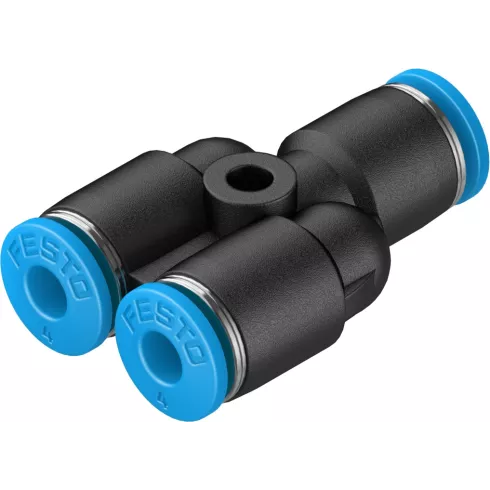

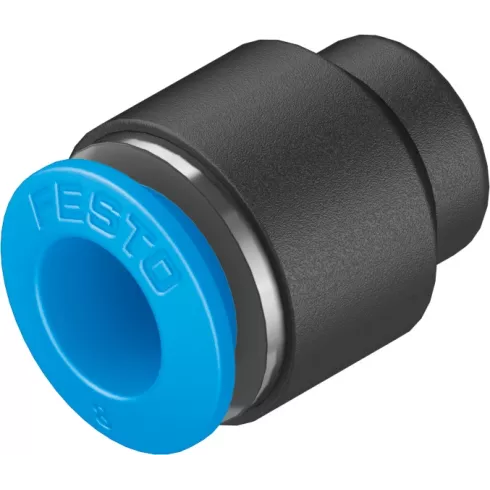

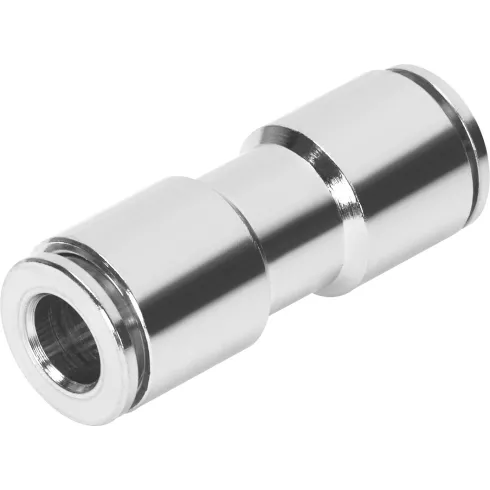

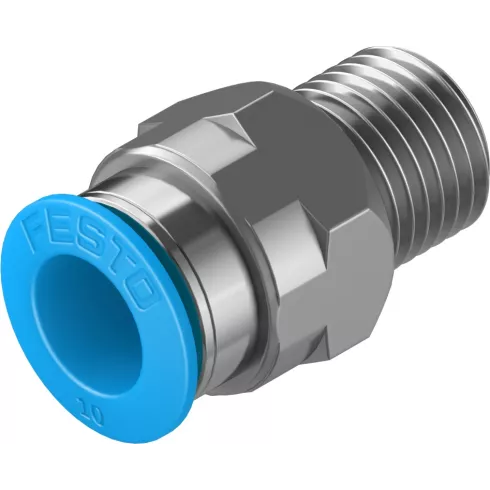

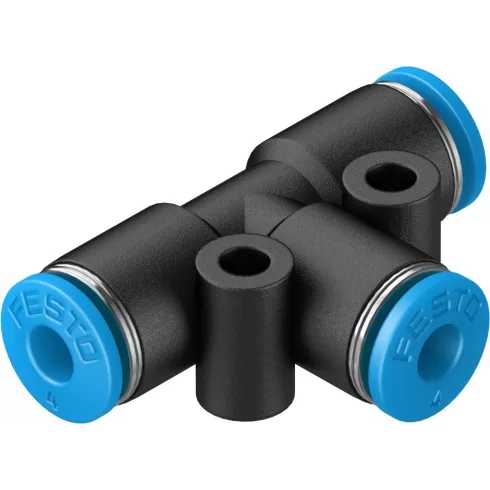

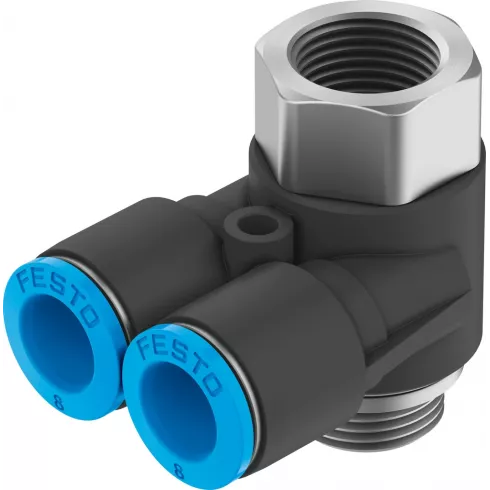

• Push‑in фитинги для труб Ø4–16 мм — рабочее давление 0–16 бар, корпуса PA66/латунь, уплотнения NBR/FKM, монтаж без инструментов.
• Обжимные (compression) фитинги для труб Ø6–28 мм — латунь/нерж. сталь AISI304, давление до 25 бар, для труб из меди и полиамида.
• Резьбовые штуцеры G1/8–G1/2, NPT1/8–1/2 — рабочее давление до 16 бар, герметизация PTFE или уплотнительные кольца, применимы по ISO228‑1.
• Быстроразъемные муфты типа «Camlock» и клапанные couplings — Cv 0.02–5.0 (Kv 0.02–5 m3/h), ресурс 10 000–100 000 циклов, нерж. сталь AISI316 для агрессивных сред.
• Проходные/панельные штуцеры и фланцы — уплотнения EPDM/PTFE, температурный диапазон −40…+120°C (NBR) / до +200°C (PTFE), монтаж на панель 1,5–10 мм.

Критерии выбора: диаметр и материал труб, рабочее давление, химическая стойкость среды и частота циклов. Типичная конфигурация: push‑in Ø6 мм+G1/8 штуцер для распределительных коллекторов; для агрессивных сред — AISI316 с PTFE уплотнением.

Технические характеристики и параметры

Диаметры труб/шлангов: Ø4, 6, 8, 10, 12, 16, 20, 25, 28 мм. Рабочее давление: стандартно 0–16 бар (типичные пневмосистемы), обжимные и нерж. исполнения — до 25–40 бар при гидравлическом применении; разрывное давление >3×рабочего. Вакуум: дегазация до −0,95 бар. Температурный диапазон уплотнений: NBR −40…+100°C; FKM −20…+150°C; PTFE до +200°C. Материалы: латунь CW617N с никелевым покрытием, AISI304/316, технополимеры PA66/PA12. Сопротивление потоку: Kv 0.02–5 m3/h, преобразуется в Cv ≈0.023–5.8. Стандарты и нормативы: ISO 4414 (пневмо), ISO 228‑1 (резьбы), DIN2353 (трубные переходники), требования RoHS/REACH и ГОСТ‑совместимость по запросу.

Интеграция и применение в системах

Соединения монтируются в распределительных коллекторах, блоках подготовки воздуха, на приводах и цилиндрах; работают в связке с клапанами ISO 15407, регуляторами давления и манометрами. Монтаж: обжим/втулка для труб, герметизация резьбы PTFE; для быстрых муфт требуется пустое пространство для снятия защелки. Совместимость с европневмо стандартами и модульной арматурой, электрическая изоляция при необходимости.

Эффект от применения

Технические преимущества

Снижение утечек до 0,1–0,5% рабочего расхода при правильном подборе, уменьшение времени монтажа на 40–80% при push‑in и quick‑connect решениях; повышение надежности линии за счет материалов AISI316 и PTFE при агрессивных средах.

Экономическая эффективность

Экономия воздуха и энергии до 10–25% за счет уменьшения утечек и оптимизации сечений; окупаемость замен трубопроводных сборок типично 3–12 месяцев в зависимости от режима пусков и стоимости компрессии; снижение трудозатрат при монтажных работах.

Применение в отраслях

Отрасли: автомобилестроение, упаковка, пищевая и фармацевтика, химия, водоочистка, металлургия, лабораторное оборудование. Примеры: в пищевой отрасли AISI316+PTFE фитинги для парогенераторов и CIP‑линий при 0–10 бар и до +150°C; в машиностроении push‑in Ø6–10 мм для цилиндров с 5–120 циклов/мин; в химии — фланцевые переходники для коррозионных сред с давлением до 25 бар.

Типовые конфигурации

Типовые сборки: распределительный коллектор с G1/4 входом, push‑in Ø8 выходы и быстросъемные couplings для сменных модулей; панельный штуцер G1/8 с манометром и регулятором для станций подготовки воздуха; обжимной трубопровод Ø12–20 мм для гидрозамен.

Для купить, заказать или уточнить поставка изделий свяжитесь с инженерами компании НТП «Индустриальные системы» — специалисты компании подготовят расчет и предложение в течение 4 часов; склад 5000+ позиций, наличные и под заказ, доставка по России и поддержка при подборе.
