LK
Найдено: 12 товаров-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Рабочее давление:
- 10
- Тип соединения:
- штуцерное
- Диаметр трубки:
- 6
- Конфигурация:
- прямая
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Рабочее давление:
- 10
- Тип соединения:
- штуцерное
- Диаметр трубки:
- 4
- Конфигурация:
- прямая
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Рабочее давление:
- 10
- Тип соединения:
- штуцерное
- Диаметр трубки:
- 6
- Конфигурация:
- прямая
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Рабочее давление:
- 10
- Диаметр трубки:
- 6
- Конфигурация:
- прямая
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Рабочее давление:
- 10
- Тип соединения:
- резьбовое
- Диаметр трубки:
- 3 - 6
- Конфигурация:
- прямая
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Рабочее давление:
- 10
- Тип соединения:
- штуцерное
- Размер резьбы:
- G1/4
- Диаметр трубки:
- 3 - 6
- Конфигурация:
- прямая
-
4.7
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Рабочее давление:
- 10
- Тип соединения:
- штуцерное
- Диаметр трубки:
- 6
- Конфигурация:
- прямая
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Рабочее давление:
- 10
- Тип соединения:
- штуцерное
- Диаметр трубки:
- 4
- Конфигурация:
- прямая
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Рабочее давление:
- 10
- Тип соединения:
- штуцерное
- Диаметр трубки:
- 4
- Конфигурация:
- прямая
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Рабочее давление:
- 10
- Тип соединения:
- штуцерное
- Диаметр трубки:
- 3 - 6
- Конфигурация:
- прямая
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Рабочее давление:
- 10
- Тип соединения:
- штуцерное
- Диаметр трубки:
- 4
- Конфигурация:
- прямая
-
5
Под заказ
Доставка:
25–35 днейНужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!- Рабочее давление:
- 10
- Тип соединения:
- штуцерное
- Диаметр трубки:
- 6
- Конфигурация:
- прямая
LK Festo: фитинги, штуцеры, быстроразъемные соединения — каталог НТП «Индустриальные системы»
LK — линейка быстроразъемных соединений Festo для пневматических систем с диаметрами трубок 3-16 мм. Включает прямые, угловые и Т-образные фитинги с цанговыми зажимами для полиуретановых и полиамидных трубок. НТП «Индустриальные системы» поставляет полную линейку LK в Москве и по России.
Модификации и типоразмеры
Линейка LK построена по принципу модульности: базовые корпуса с различными типами присоединений комбинируются с цанговыми зажимами под конкретные диаметры трубок, что обеспечивает гибкость компоновки пневмосистем.
- Прямые соединения 3-8 мм для последовательного соединения участков пневмолиний в компактных системах, где требуется минимальное падение давления и простота монтажа на ограниченном пространстве

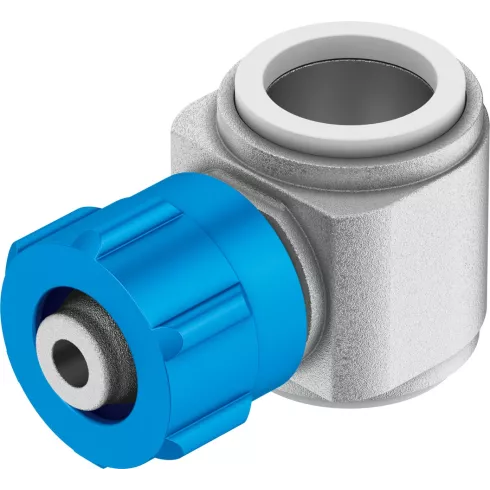

- Угловые фитинги 90° под диаметры 4-12 мм применяются в узлах с изменением направления трассы, обеспечивают плавный поворот без перегибов трубки и удобный монтаж в угловых зонах оборудования
- Т-образные разветвители 6-16 мм для создания точек отбора воздуха к нескольким потребителям от одной магистрали, используются в распределительных узлах манипуляторов и многопозиционных станков
- Переходные фитинги с резьбовыми присоединениями G1/8-G1/2 для подключения трубок к пневмораспределителям, цилиндрам и блокам подготовки воздуха, совмещают цанговый и резьбовой интерфейсы
- Y-образные соединения и заглушки для нестандартных схем разводки, позволяют реализовать сложные топологии пневмосистем с минимальным количеством компонентов и точек утечек
Выбор типоразмера определяется диаметром трубки, требуемым расходом воздуха, конфигурацией трассы и типом присоединяемого оборудования — для цилиндров до 32 мм достаточно фитингов 6 мм, для силовых приводов используют 10-12 мм.
Технические характеристики
Фитинги LK работают при давлении до 10 бар с температурным диапазоном -20...+80°C, что покрывает большинство промышленных применений. Цанговый механизм обеспечивает усилие удержания трубки не менее 50 Н для диаметров 6 мм, герметичность достигается за счет уплотнительного кольца в корпусе. Корпуса изготавливаются из никелированной латуни для резьбовых версий и полиамида с добавлением стекловолокна для цанговых, что снижает вес узла. Монтаж и демонтаж выполняется без инструмента нажатием освобождающего кольца, время подключения одной трубки — менее 5 секунд. Соединения соответствуют стандартам ISO 14743 для пневматических фитингов, совместимы с трубками по DIN 73378 и обеспечивают класс герметичности IP65 при правильной установке.
Аксессуары и опции
Для линейки LK доступны полиуретановые трубки PUN диаметрами 3-16 мм с допуском на овальность не более 0,1 мм, полиамидные трубки PA повышенной жесткости для высоких температур, защитные пластиковые скобы для фиксации трубок на профилях, уплотнительная лента для резьбовых соединений и наборы цанговых вставок для замены изношенных зажимов без смены корпуса фитинга.
Применение и конфигурации
В сборочных линиях автомобильной промышленности используют прямые и угловые фитинги LK 6 мм для подключения пневмозахватов роботов, обеспечивая быструю переналадку при смене оснастки. Для упаковочных машин применяют Т-разветвители 8 мм с подводом к трем вакуумным присоскам от одного эжектора, минимизируя количество магистралей. В деревообрабатывающих станках угловые фитинги 10 мм с резьбой G1/4 соединяют пневмоцилиндры зажимов с блоком FRL, выдерживая вибрацию и запыленность до IP54. Для мобильных манипуляторов на складах используют Y-соединения 6 мм, распределяя воздух к двум параллельным захватам от компактного распределителя, что сокращает вес подвижной части на 150 г по сравнению с жесткой разводкой.
Особенности монтажа и подключения
Перед установкой трубку обрезают строго перпендикулярно специальным резаком, снимают фаску и вставляют в фитинг до упора с характерным щелчком — цанга автоматически зажимает трубку. Для демонтажа нажимают освобождающее кольцо и извлекают трубку, повторное использование допускается до пяти циклов. Резьбовые фитинги устанавливают с моментом 8-12 Нм для G1/8 и 15-20 Нм для G1/4, используя уплотнительную ленту или коническую резьбу.
Документация и поддержка
Техническая документация на LK включает таблицы расходных характеристик, чертежи присоединительных размеров и рекомендации по выбору диаметра под расход. Для проектирования пневмосистем доступно ПО FluidDraw P, позволяющее рассчитать падение давления в сети с фитингами LK. Инженеры НТП «Индустриальные системы» проводят консультации по совместимости с трубками сторонних производителей. Стандартные типоразмеры поставляются со склада за 1-2 рабочих дня, специальные конфигурации — под заказ в течение недели.
Свяжитесь с инженерами НТП «Индустриальные системы» за 4 часа для подбора фитингов LK Festo под вашу пневмосистему. Склад 5000+ позиций обеспечивает оперативную отгрузку, помогаем рассчитать диаметры трубок и конфигурацию соединений. Купить фитинги LK с доставкой по России — оформите заказ через сайт или позвоните для консультации по совместимости с вашим оборудованием.
