Пневмоострова

Пневмоострова для автоматизации производства — каталог НТП «Индустриальные системы»

Пневмоострова — это компактные клапанные терминалы для распределенного управления цилиндрами и захватами: управляют 3/2 и 5/2 клапанами, интегрируют датчики и дистанционное I/O. В отличие от рассыпных коллекторов, острова дают адресуемую диагностичность и быстрый монтаж. НТП «Индустриальные системы» поставляет решения под монтаж в панель или у оборудования по Москве и по России.

Типы оборудования и конструктивные исполнения

Логика подкатегории — модульность по числу клапанов и протоколу связи, корпуса IP-класса, материалы для агрессивной среды и Ex-исполнения.

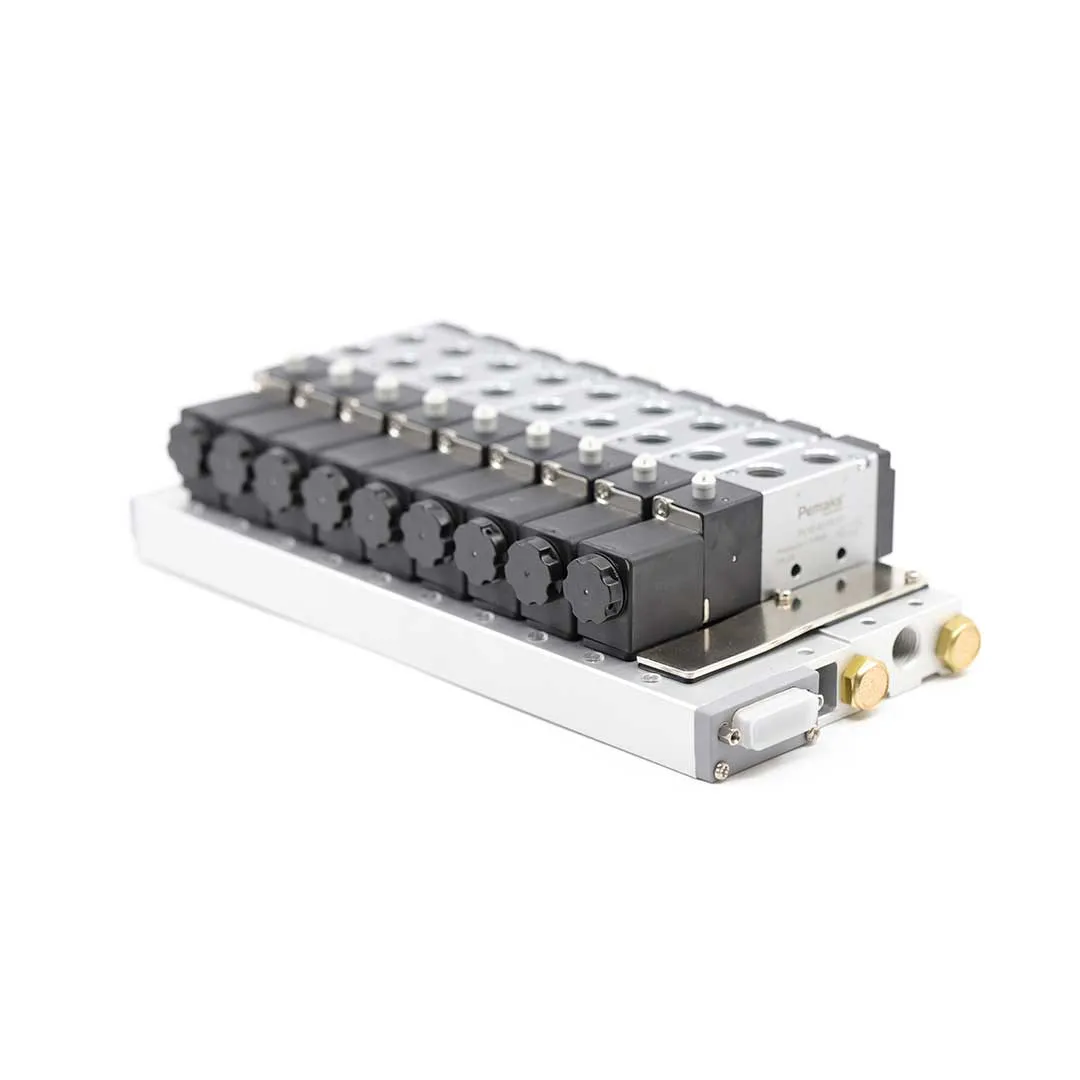

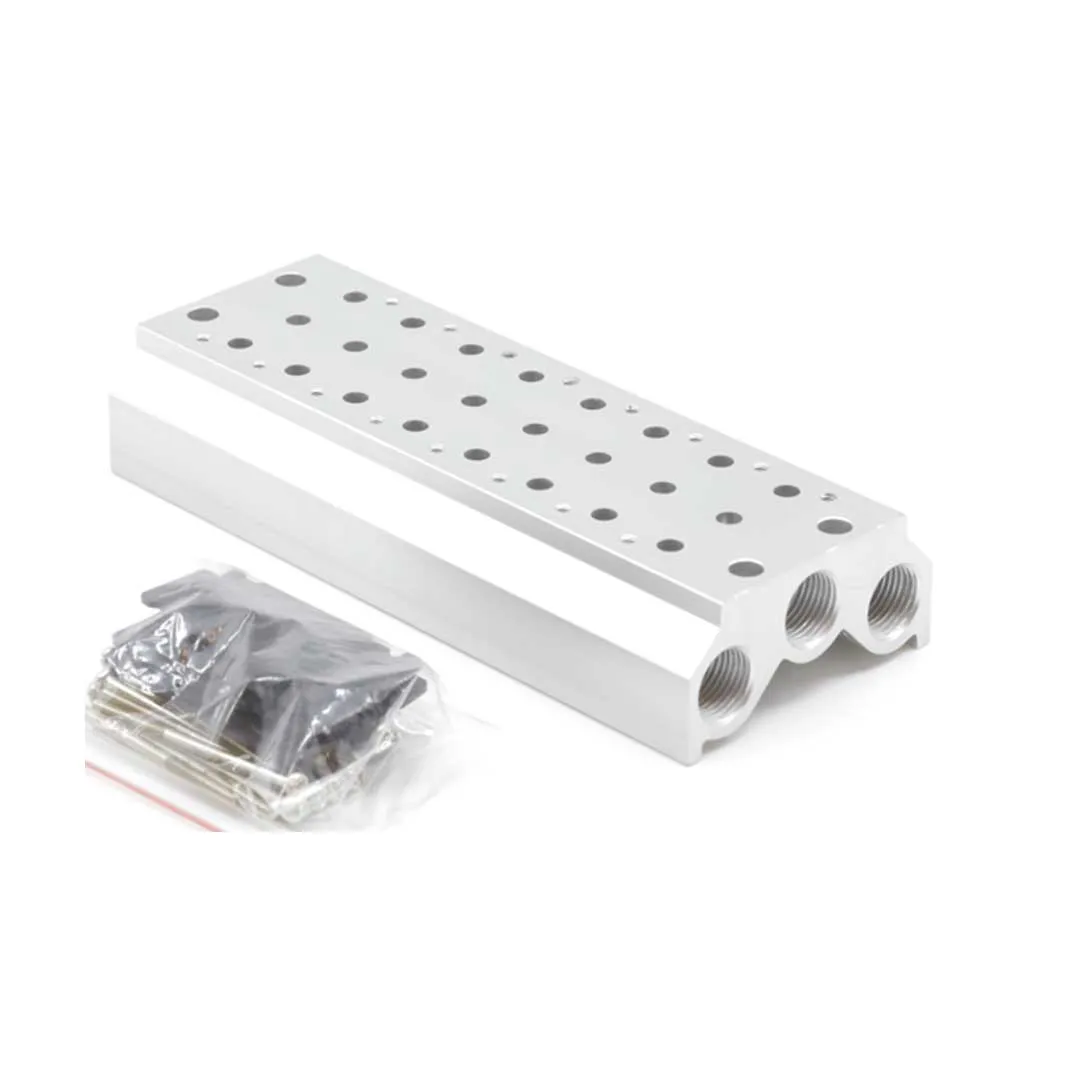

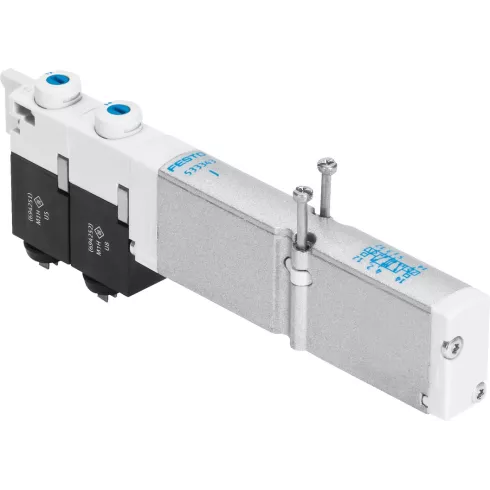

• Модульные клапанные терминалы 4–32 каналов — G1/8 выходы, расход 50–600 л/мин при 6 бар, питание 24 VDC, IP20/65 версии.

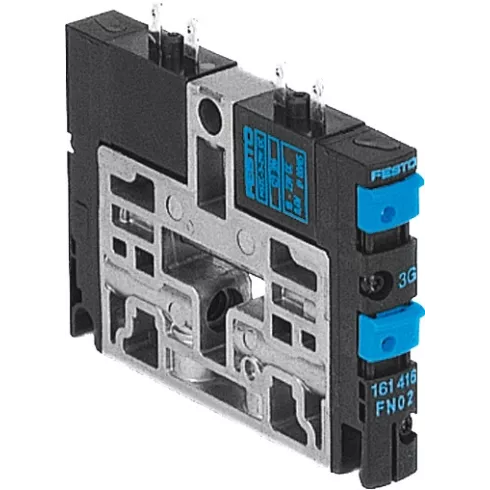

• Компактные пневмоострова 4–8 клапанов — для установок с высокой частотой 10–120 циклов/мин, время отклика 10–20 мс.
• Взрывозащищенные (Ex) исполнения — корпуса из нержавеющей стали, сертификация по ATEX/IECEx, рабочее давление 2–8 бар.
• Коррозионностойкие острова — материалы PA+анодированный алюминий, рабочая t от −20 до +60 °C, фитинги G1/8, M5.

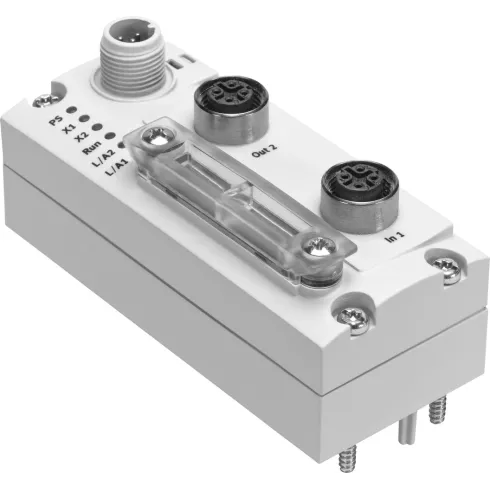

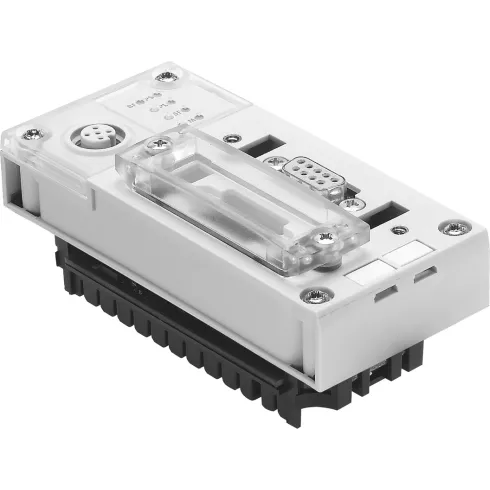

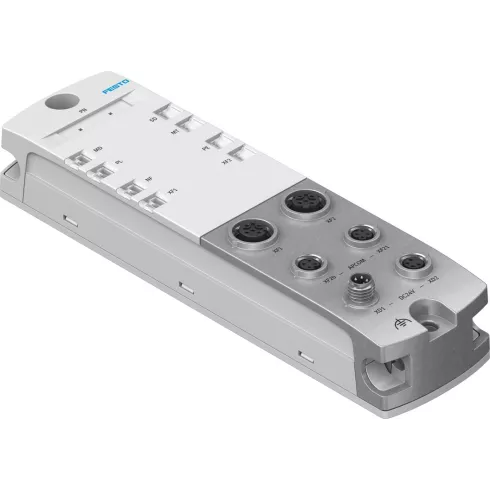

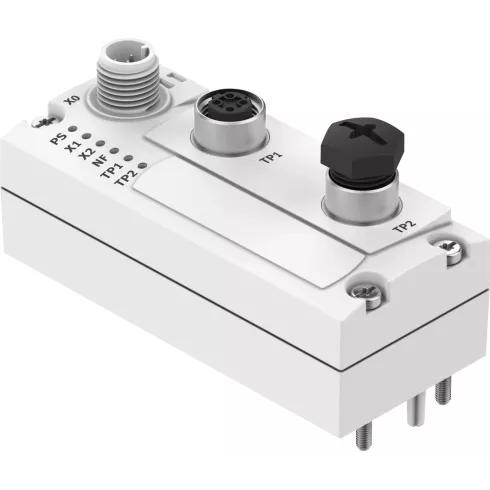

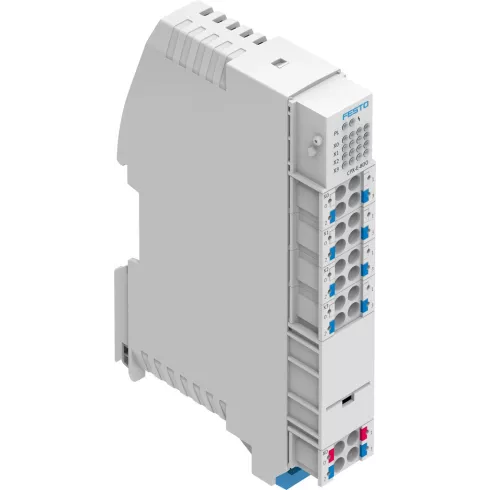

• Филдбусные модули с интегрированными I/O — PROFINET, EtherNet/IP, PROFIBUS, IO-Link; до 64 клапанов в сети, M12 разъемы.

Критерии выбора: число каналов, требуемый расход л/мин на клапан, IP-класс, коммуникационный протокол и взрывозащита. Примеры: 8-канальный PROFINET остров для упаковки; 24-канальный модуль с IP65 для наружного монтажа.

Технические характеристики и параметры

Типичные параметры: рабочее давление 2–10 бар (рекомендуемая зона 4–8 бар), пропускная способность 50–600 л/мин при Δp=1 бар, время отклика 8–25 мс, электрическое питание 24 VDC ±10%, ток катушки 0,2–0,6 A. Размер клапана 3/2 и 5/2 по ISO 5599, порты G1/8 или G1/4, пневматические ресурсы до 50 млн циклов для металлокерамических седел. IP-классы IP20 (щит) / IP65–67 (наружный), рабочая температура −20…+60 °C, материалы: PA, алюминиевые корпуса, нерж. сталь 1.4301. Совместимость по стандартам: ISO 5599, ISO 8573 (качество сжатого воздуха), ATEX/IECEx для Ex-версий.

Интеграция и применение в системах

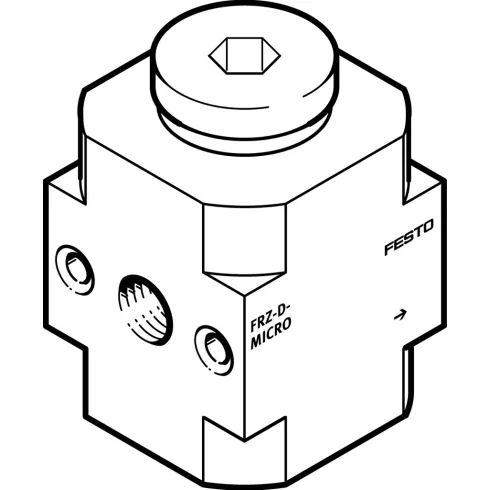

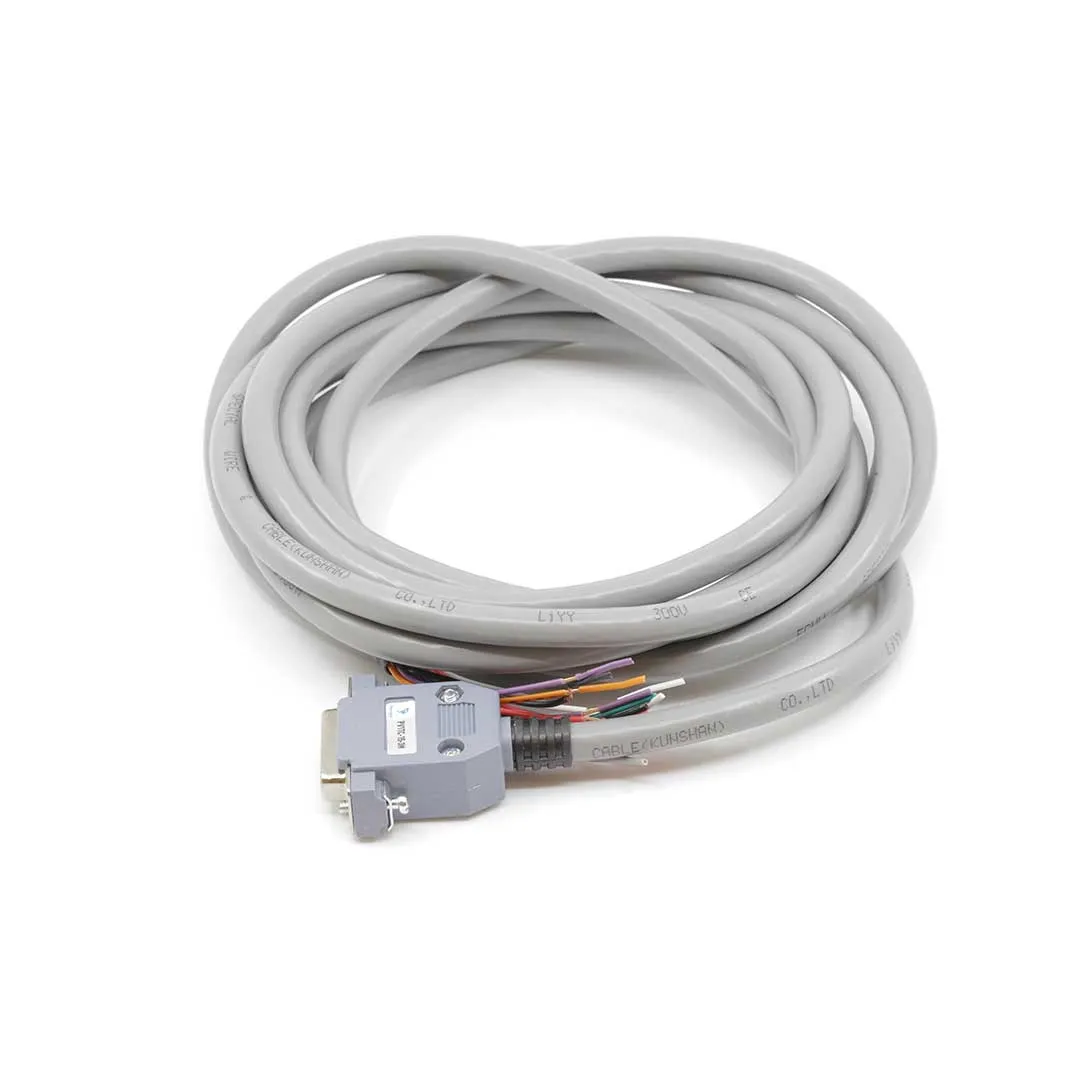

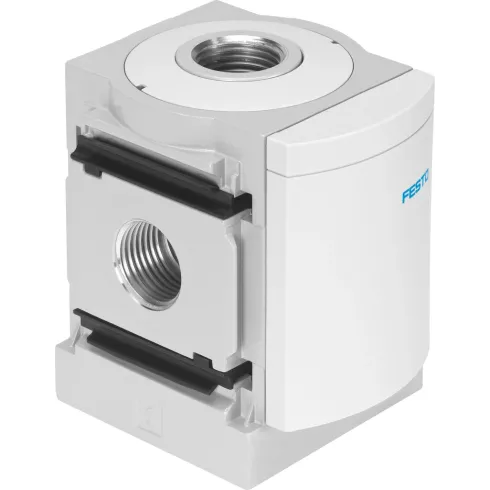

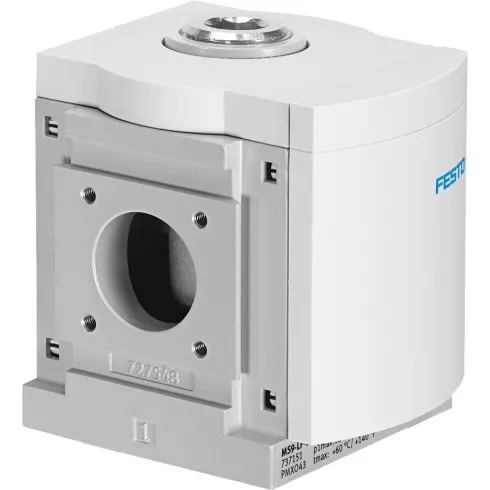

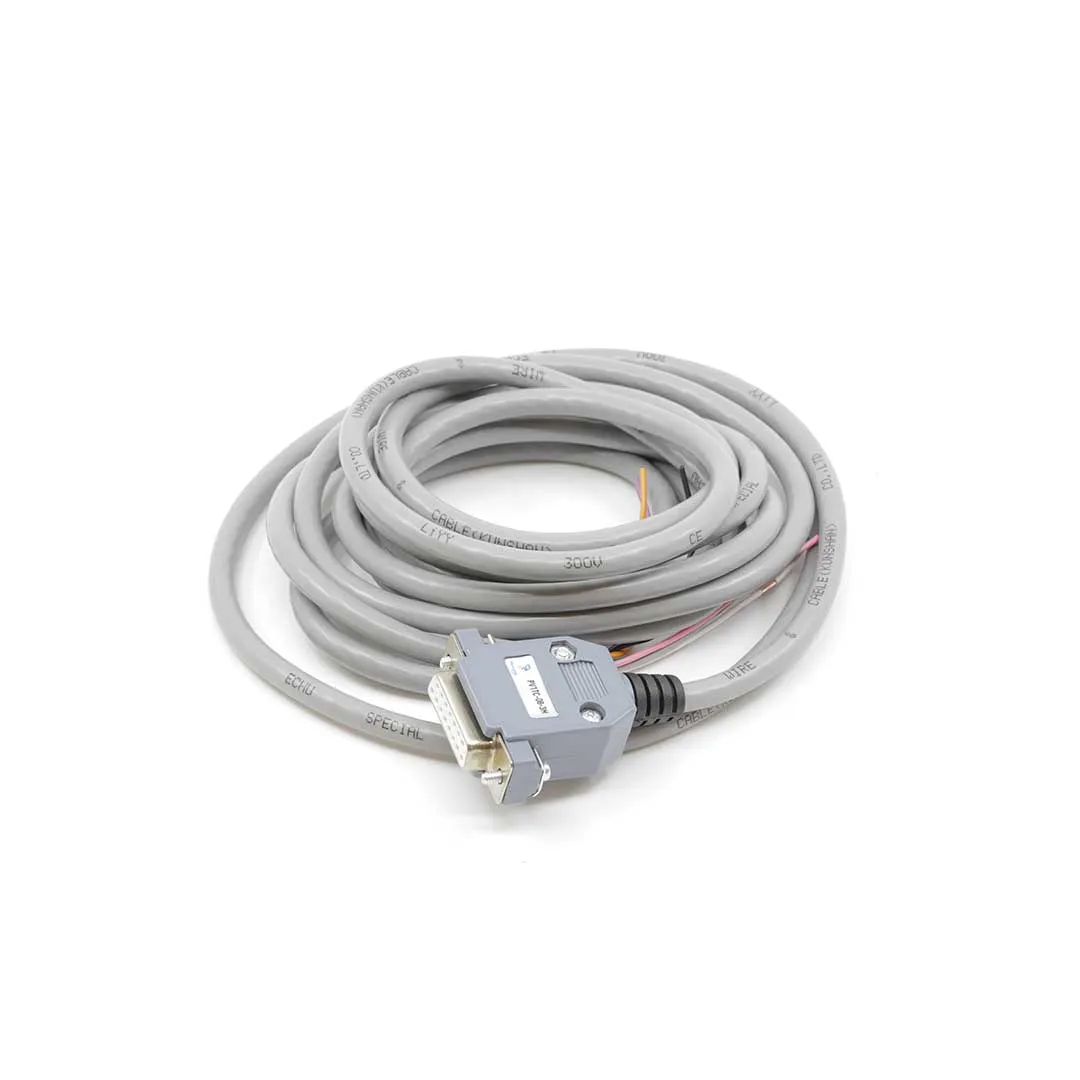

Пневмоострова монтируются на DIN-рейку или напрямую к станине; связь через M12 или RJ45. Работают в связке с PLC, распределенными I/O, пневмоцилиндрами, вакуумными генераторами и фильтра-регуляторами. Поддерживают кабельное или безкабельное электропитание, имеют встроенную диагностику по давлению и утечкам, адресацию по полю и автоматическое блочное тестирование при запуске.

Эффект от применения

Технические преимущества

Уменьшение пневмокоммутаций и длины трубопроводов до 70%, снижение времени реакции на 15–40% за счет локальных клапанов. Повышение диагностичности: чтение состояния клапана и расхода в реальном времени, сокращение простоев за счет удаленной диагностики.

Экономическая эффективность

Снижение затрат на монтаж до 30–50% и эксплуатационных потерь за счет меньших утечек. Окупаемость типичной установки — 6–18 месяцев при замене централизованных коллекторов на адресуемые острова; экономия достигается за счет сокращения труб, монтажных часов и простоя.

Применение в отраслях

Отрасли: автомобилестроение, упаковка, пищевая и фармацевтическая промышленность, логистика и склады, деревообработка, химия, нефтепереработка. Примеры: в упаковке — управление 48 клапанами для формовки и запайки при 80–120 циклах/мин; в автомобилестроении — блоки для управления 20–64 захватами и позиционированием с откликом 10–15 мс; в пищевой промышленности — IP65-острова из нерж. стали с CIP-совместимостью и рабочим давлением 6 бар.

Типовые конфигурации

Типовые сборки: 8-канальный IP65 остров + PROFINET для линий упаковки; 24-канальный щитовой модуль для пресс-станка; Ex-остров 12 каналов для зон с потенциально взрывоопасной атмосферой; компактный 4-канал для роботов-манипуляторов.

Чтобы купить или заказать пневмоостров, свяжитесь с инженерами компании — консультация и подбор конфигурации в течение 4 часов, поставка со склада 5000+ позиций либо под заказ, доставка по России. Специалисты компании помогут с расчетом расхода, выбором протокола и подготовят коммерческое предложение для быстрой поставки.
