PVSA Pemaks: пневмоцилиндры — каталог НТП «Индустриальные системы»

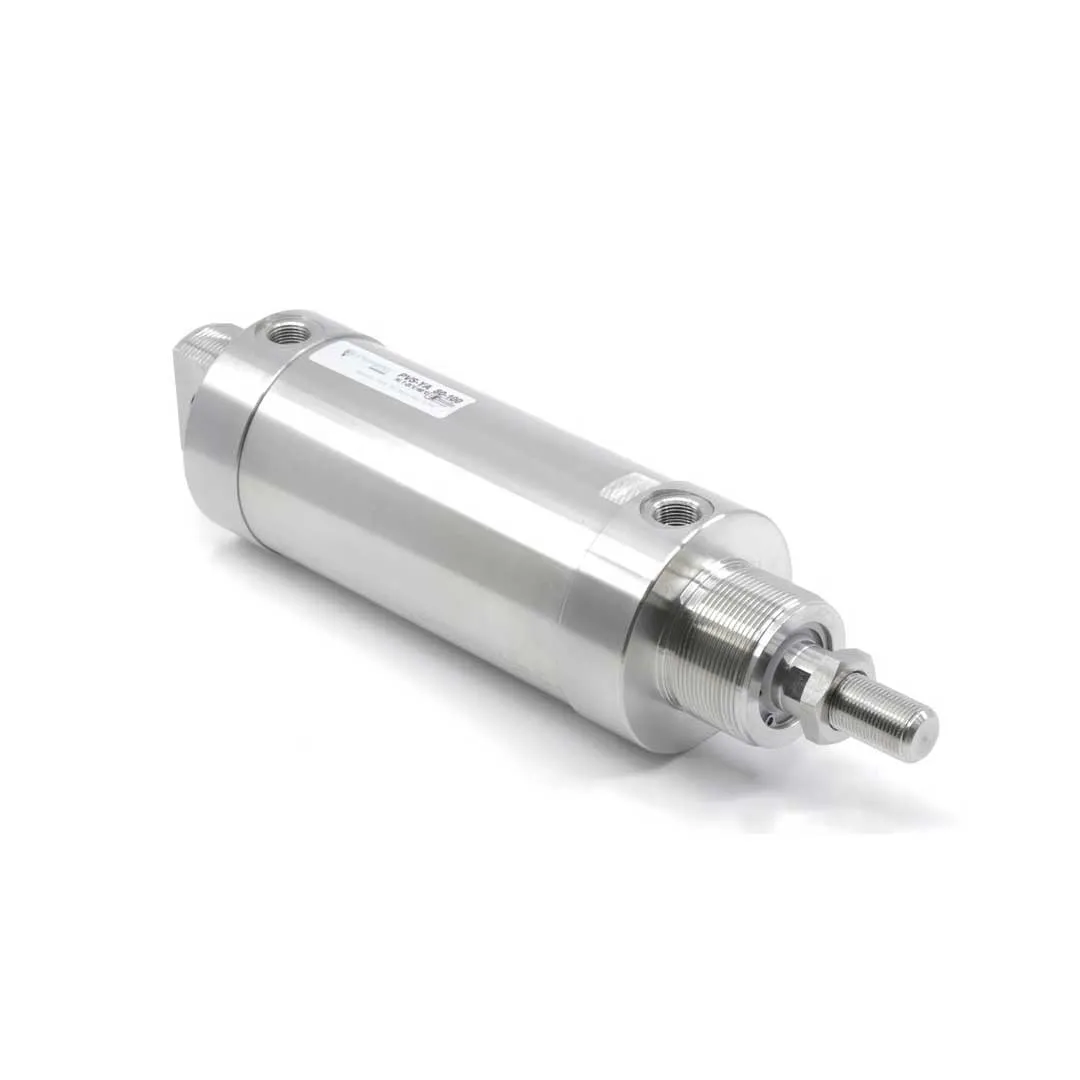

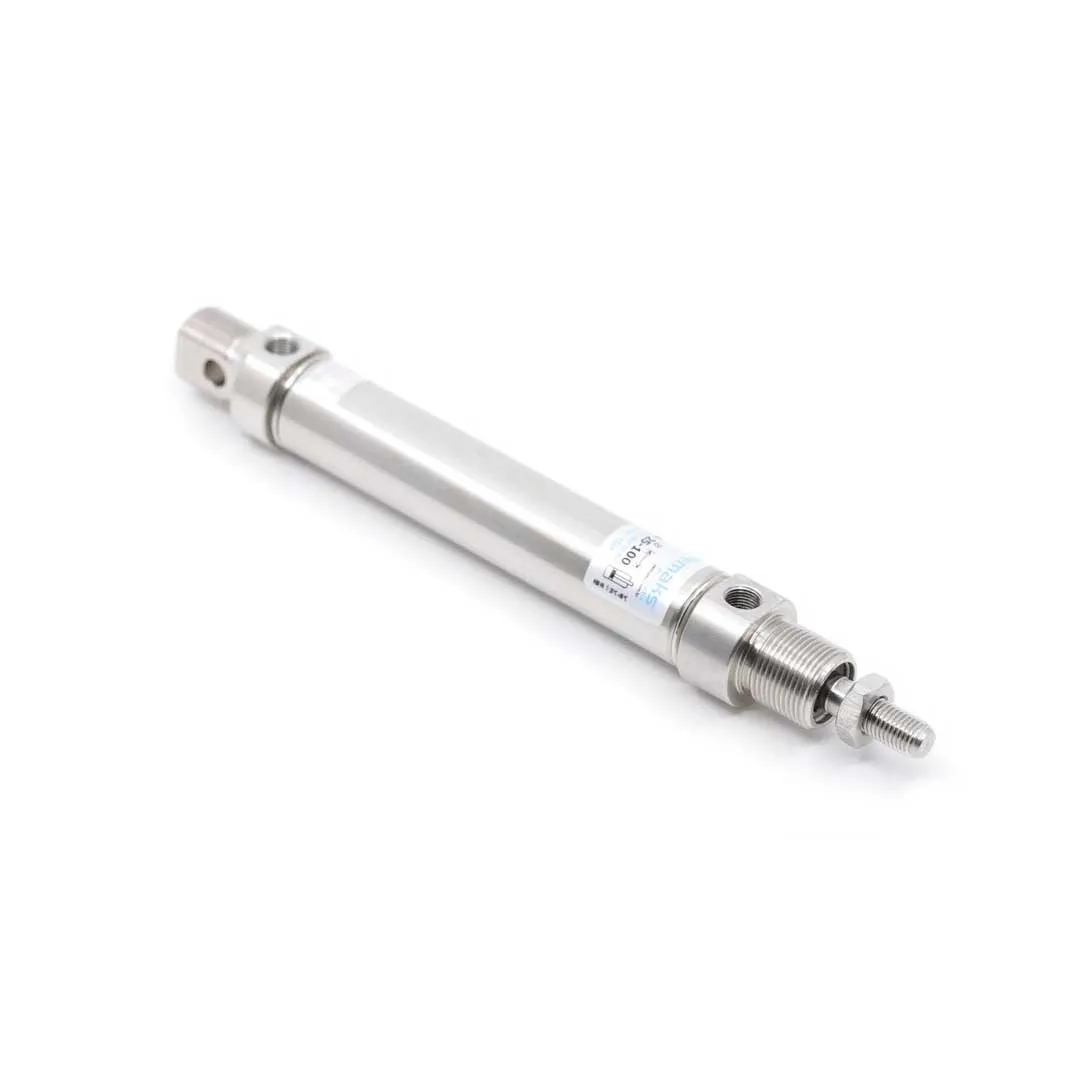

PVSA — линейка компактных пневмоцилиндров Pemaks диаметром 32-100 мм для автоматизации производственных линий. Исполнения с магнитным поршнем под датчики положения, варианты штоков и крепления для встраивания в упаковочное, деревообрабатывающее и конвейерное оборудование. НТП «Индустриальные системы» поставляет пневмоцилиндры PVSA в Москве и по России со склада.

Модификации и типоразмеры

Линейка PVSA построена по диаметру цилиндра и длине хода, охватывает задачи от легких зажимов до силовых перемещений грузов. Типоразмеры различаются усилием, скоростью и способом крепления под конкретную компоновку узла.

• Диаметр 32-40 мм, ход до 300 мм — для легких операций зажима, толкания деталей на конвейере, управления заслонками в упаковочных машинах. Компактные размеры позволяют встраивать в ограниченное пространство.
• Диаметр 50-63 мм, ход до 500 мм — универсальные цилиндры для позиционирования, подъема заготовок весом до 15 кг, перемещения кареток в деревообрабатывающих станках. Баланс усилия и габаритов для большинства задач.
• Диаметр 80-100 мм, ход до 1000 мм — силовые исполнения для прессования, зажима крупных деталей, управления тяжелыми затворами. Усиленная конструкция штока и уплотнений под длительные нагрузки.
• Варианты штока: стандартный хромированный, с резьбой под наконечники, проходной для двустороннего действия. Выбор определяется способом крепления рабочего органа и схемой передачи усилия.
• Типы крепления: фланцевое, цапфовое, на лапах, резьбовое — для монтажа на плиту, поворотной установки или встраивания в раму механизма. Магнитный поршень позволяет использовать бесконтактные датчики положения.
• Специальные исполнения: с демпфированием хода для плавной остановки, с регулируемым торможением, с защитой от проворота штока. Применяются в задачах с высокой точностью позиционирования или ударными нагрузками.

При выборе типоразмера учитывают требуемое усилие по давлению 6 бар, длину хода, частоту циклов и условия монтажа. Для точного позиционирования добавляют датчики, для снижения ударов — демпферы или регулируемое торможение.

Технические характеристики

Пневмоцилиндры PVSA работают при давлении 1-10 бар, номинальное 6 бар, обеспечивают усилие от 50 Н (диаметр 32 мм) до 5000 Н (диаметр 100 мм) в зависимости от площади поршня. Конструкция включает алюминиевый анодированный корпус, хромированный стальной шток диаметром 12-25 мм, полиуретановые уплотнения поршня и штока. Магнитный поршень совместим с датчиками положения стандарта ISO 15552, крепление по пазу T-slot или резьбовым отверстиям. Рабочая температура от -10 до +80 °C, среда — сжатый воздух с точкой росы -20 °C и фильтрацией 40 мкм. Скорость штока 50-500 мм/с регулируется дросселями в пневмолинии. Ресурс 10 млн циклов при номинальной нагрузке, соответствие ISO 15552 и ISO 6432 для взаимозаменяемости с цилиндрами других производителей. Демпфирование: пневматическое регулируемое или эластомерные буферы для снижения ударов на конечных позициях.

Аксессуары и опции

К линейке PVSA доступны бесконтактные датчики положения (индуктивные, магниторезистивные) для монтажа в паз корпуса, наконечники штока (вилочные, сферические, резьбовые) для соединения с рабочим органом, монтажные элементы (фланцы, цапфы, лапы) для различных схем крепления. Регуляторы скорости (дроссели с обратным клапаном) устанавливаются в выхлопные каналы для управления торможением. Защитные гофры и пыльники штока применяются в запыленных условиях деревообработки и упаковки. Для специальных задач предлагаются комплекты уплотнений под высокие температуры или агрессивные среды.

Применение и конфигурации

На упаковочных линиях PVSA 50 мм с ходом 200 мм толкает коробки на конвейер при давлении 6 бар, усилие 120 Н, цикл 60 раз в минуту, с датчиками фиксации крайних положений. В деревообрабатывающих станках цилиндр 80 мм с ходом 400 мм зажимает заготовку усилием 3000 Н, демпфирование предотвращает повреждение детали. Для пневмопрессов используется PVSA 100 мм с ходом 600 мм, усилие 5000 Н при 8 бар, с регулируемым торможением для точной остановки. В конвейерных системах цилиндры 40 мм управляют стопорами, подъемниками, поворотными столами, частота до 120 циклов в минуту. Автоматические линии фасовки применяют PVSA 63 мм для дозаторов, заслонок, толкателей с синхронизацией по датчикам положения. В сборочных участках цилиндры 50 мм позиционируют детали перед сваркой или склейкой, точность ±0,5 мм с механическими упорами.

Особенности монтажа и подключения

Цилиндры PVSA монтируются на ровную поверхность с совмещением осей штока и нагрузки, перекос более 0,5° снижает ресурс уплотнений. Подключение воздуха через резьбовые порты G1/8-G1/2 с уплотнением ФУМ-лентой или конусными фитингами. Датчики устанавливаются в паз корпуса без инструмента, фиксация винтом или защелкой. Для длинных ходов рекомендуется защита штока гофрой и дополнительная опора при консольной нагрузке. Регуляторы скорости монтируются непосредственно в выхлопные порты или в пневмолинию рядом с цилиндром.

Документация и поддержка

Для линейки PVSA доступны технические каталоги с таблицами усилий, чертежами габаритов и схемами крепления, инструкции по монтажу и обслуживанию на русском языке. Подбор типоразмера выполняется по онлайн-калькулятору усилия или через инженеров НТП «Индустриальные системы». Стандартные исполнения поставляются со склада за 1-2 дня, цилиндры с нестандартным ходом или специальными уплотнениями — под заказ за 2-3 недели. Гарантия 12 месяцев, техподдержка по эксплуатации и замене уплотнений.
