Подготовка воздуха

Подготовка воздуха для автоматизации производства — каталог НТП «Индустриальные системы»

Подготовка воздуха обеспечивает очистку, осушку и регулирование давления с заданными классами чистоты по ISO/ГОСТ, отличаясь от самих компрессоров и пневмораспределителей фокусом на параметрах качества воздуха. НТП «Индустриальные системы» поставляет комплекты и модульные блоки для Москвы и по всей России.

Типы оборудования и конструктивные исполнения

Логика подкатегории — блокирование загрязнений, конденсата и влаги перед потребителем с исполнениями для щитовой установки, inline-монтажа и шкафных сборок.

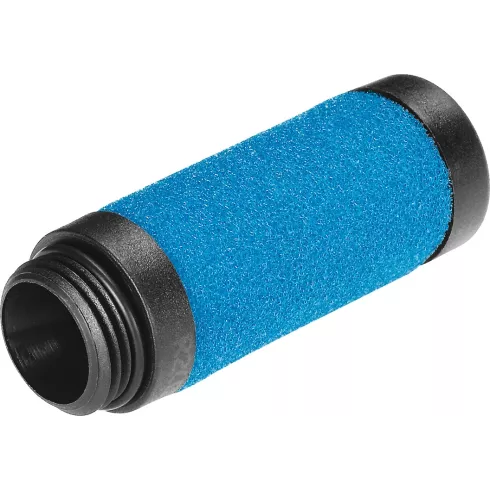

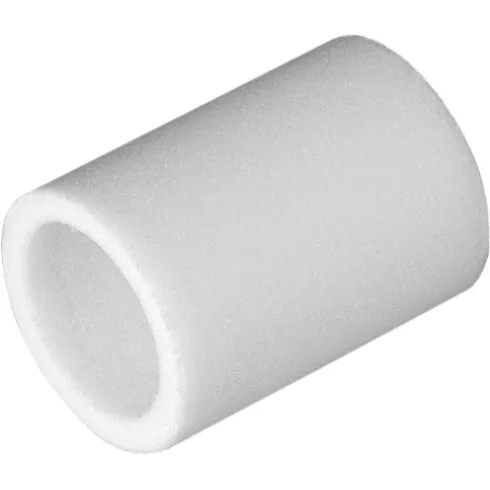

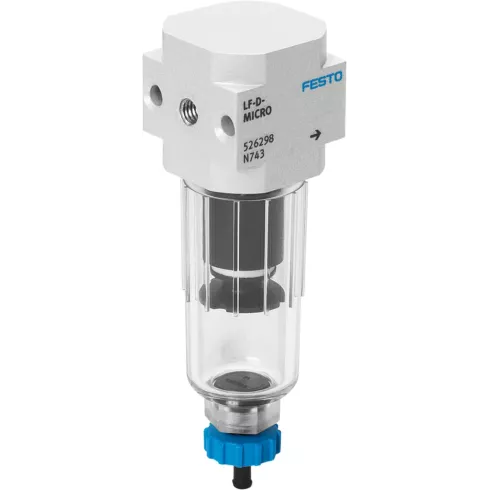

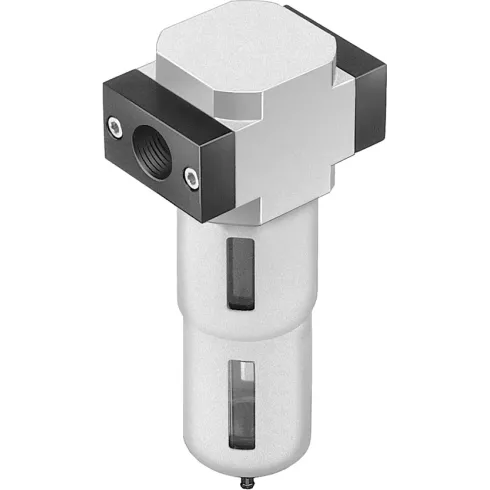

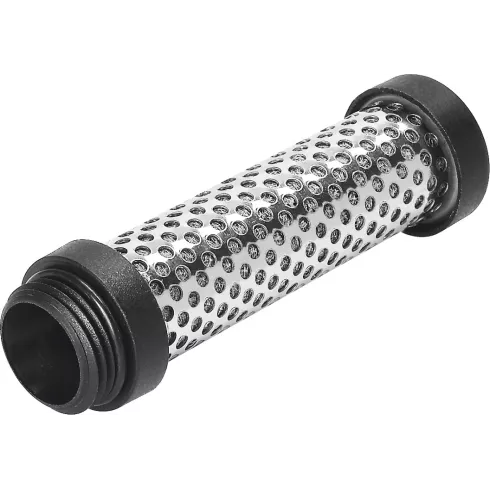

• Фильтры грубой очистки 40–5 µm, пропускные способности 50–5 000 л/мин, корпуса алюминий/сталь, порты G1/8–G1

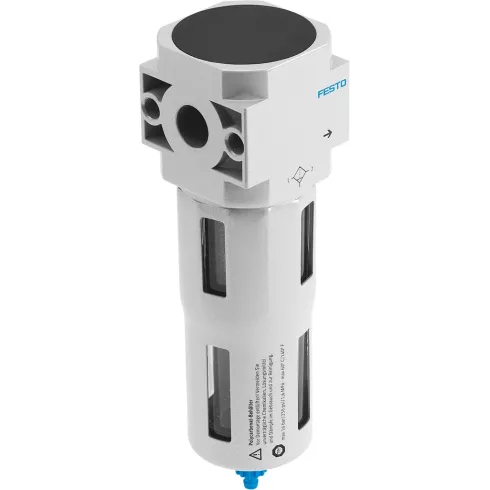

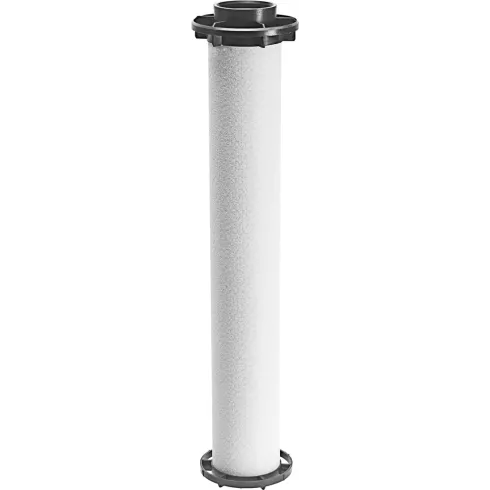

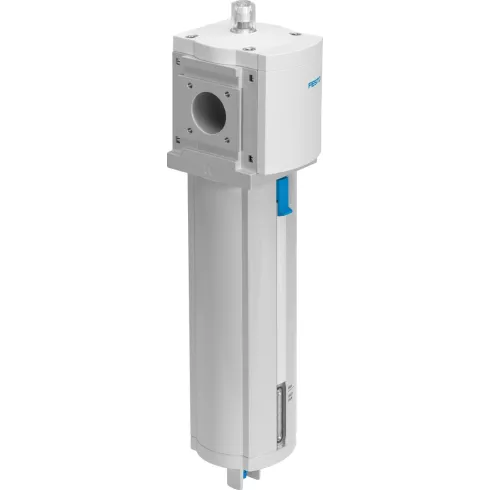

• Коалесцирующие фильтры 0,01–1 µm, удаление масла до 0,01 мг/м3, рассчитаны на 6–16 бар, конденсат с электронным дренажом
• Рефрижераторные осушители — производительность 50–10 000 л/мин, точка росы +3…+10 °C, энергопотребление 0,2–3,5 kW/1000 л/мин
• Адсорбционные (осушители осушителя) — точка росы −40…−70 °C, расход регенерации 2–15 % от схемного расхода, для критичных процессов

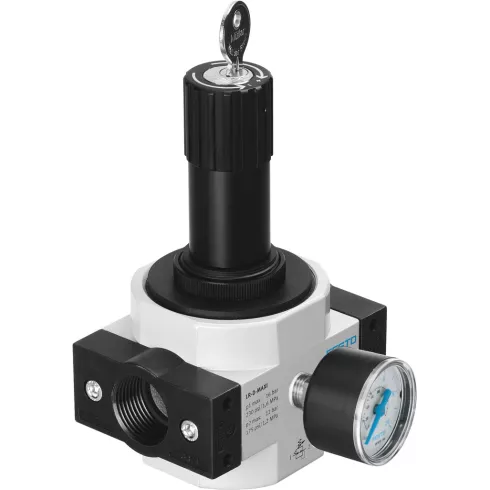

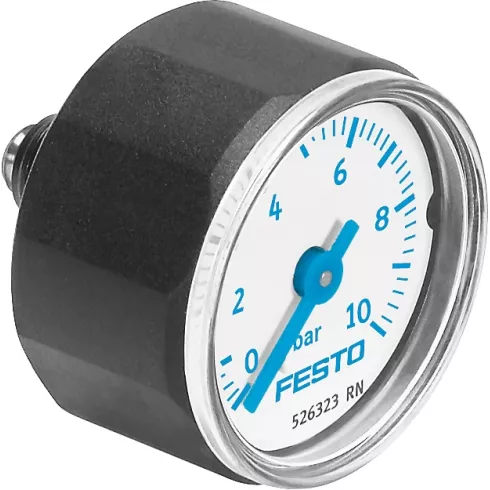

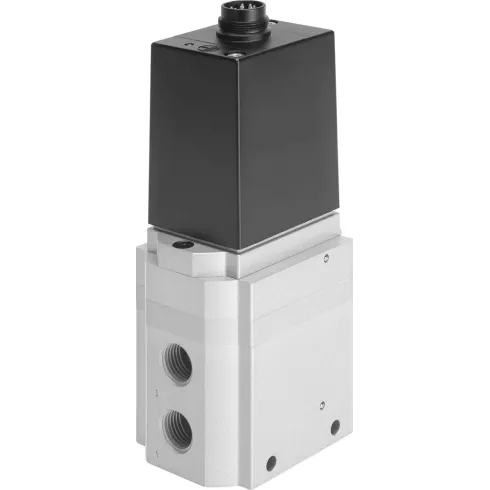

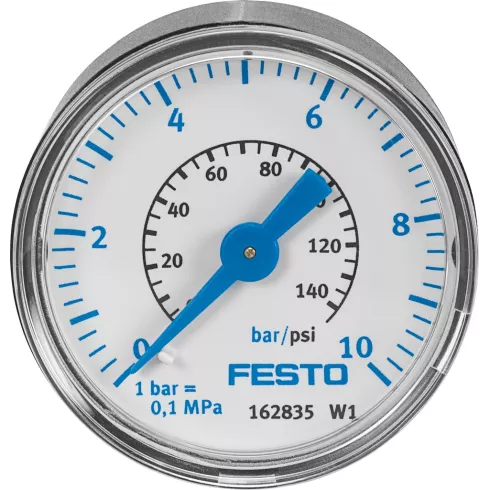

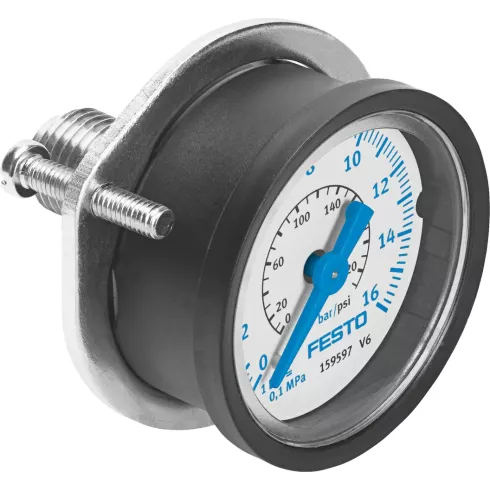

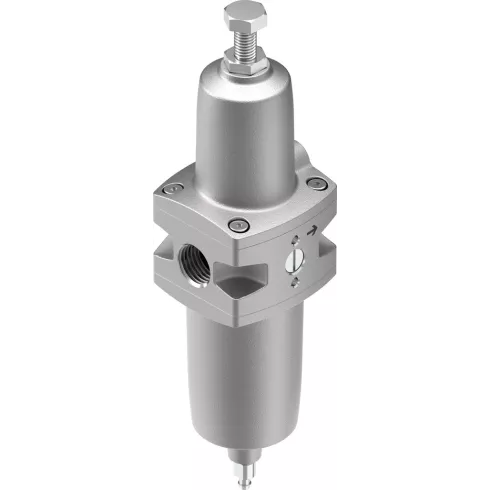

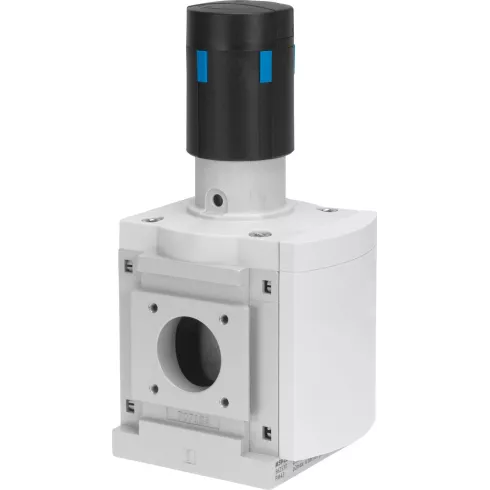

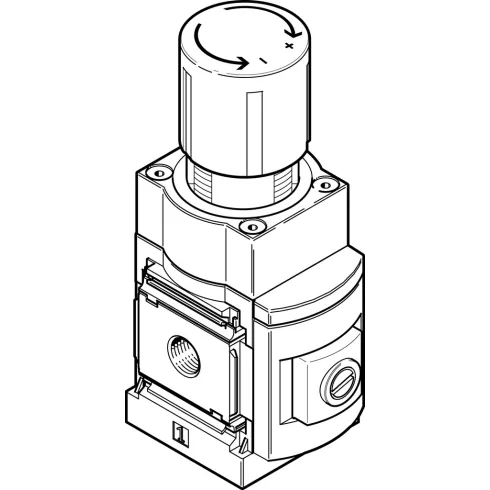

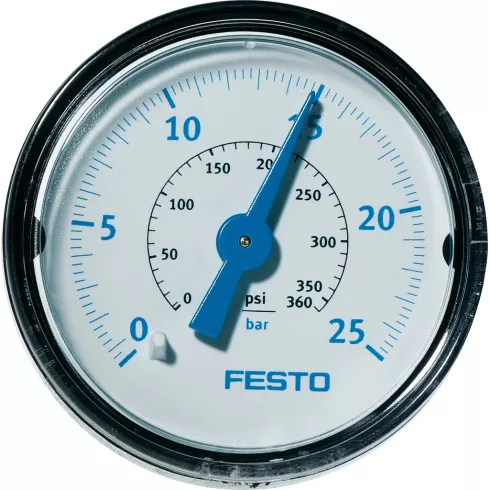

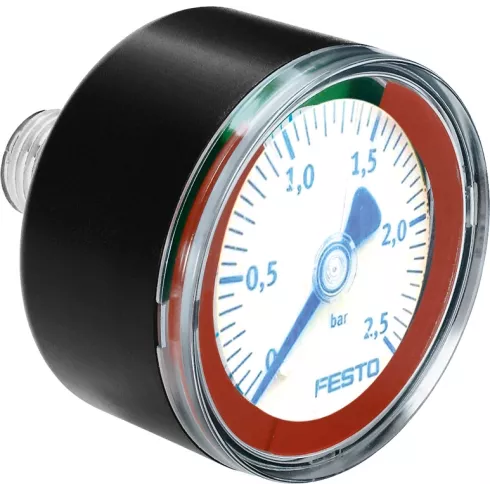

• Регуляторы давления 0,05–16 bar, точность ±0,05–0,2 bar, порты G1/8–G1/2, встроенные манометры и быстросъемные элементы

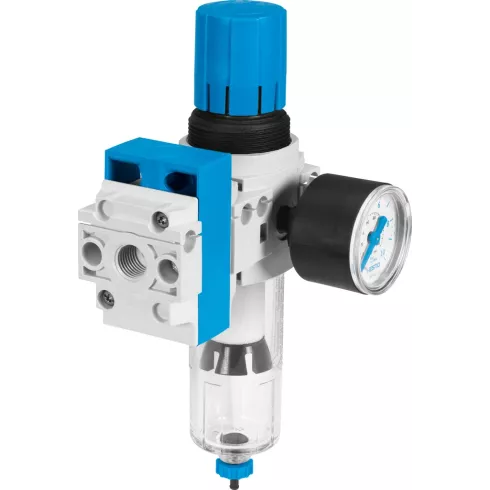

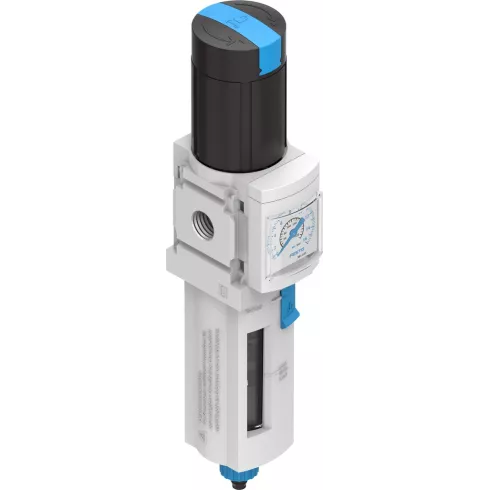

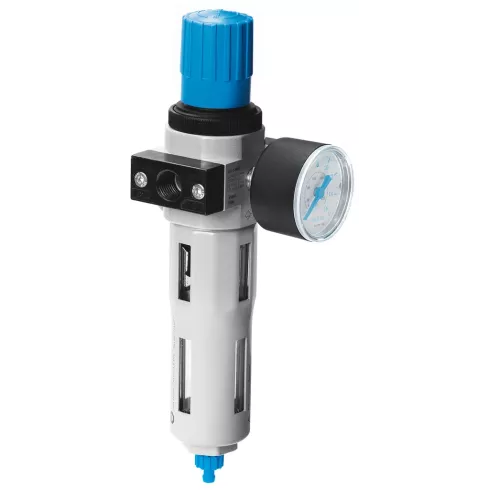

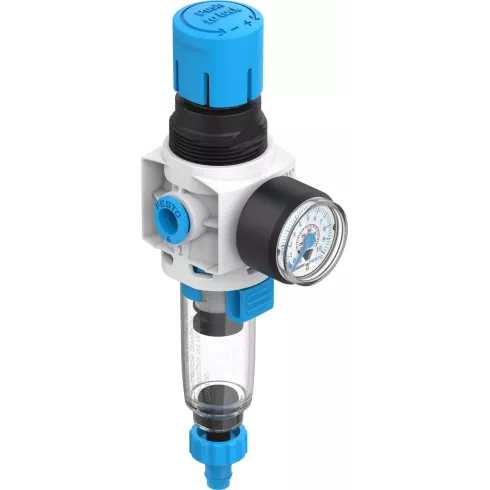

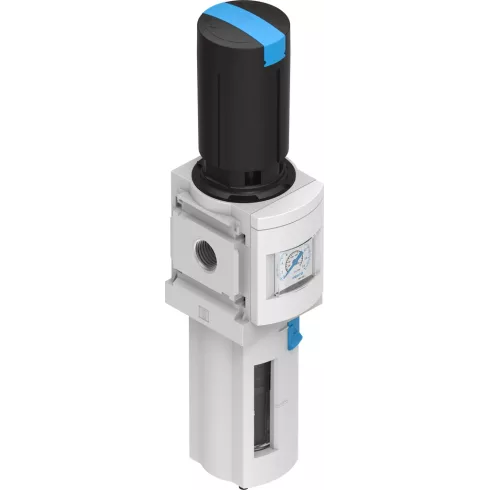

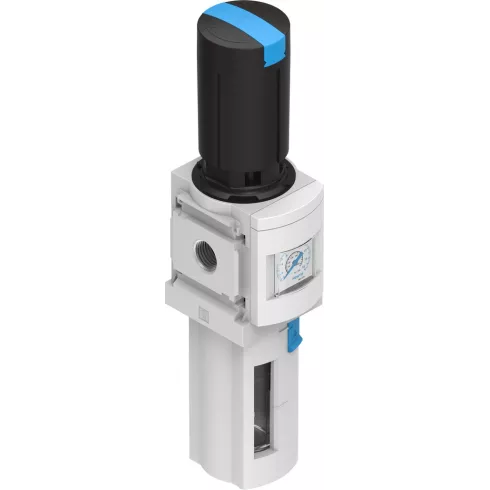

• Комбинированные FRL-блоки и фильтр-регулятор-лубрикаторы для модульного щитового монтажа, пропуск 100–2 000 л/мин

Критерии выбора — требуемый класс по ISO 8573‑1, максимальный расход в л/мин, допустимая точка росы и давление в контуре; типичный набор: коалесцентный фильтр + регулятор + рефрижераторный осушитель для общепромышленных линий.

Технические характеристики и параметры

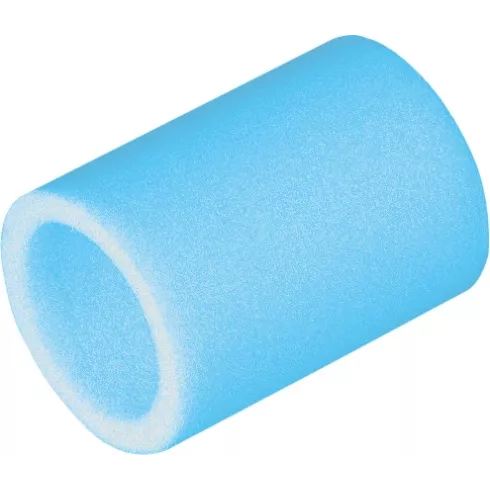

Давление эксплуатации: 0,05–16 bar (рабочие 6–10 bar). Пропускная способность модулей: 50–10 000 л/мин (3–600 m3/h). Фильтрация: классы 40–0,01 µm; ISO 8573‑1 классы частиц 0–5, влага PD (точка росы) рефрижераторных +3…+10 °C, адсорбционных −40…−70 °C. Содержание масла: до 0,01 мг/м3 в коалесцирующих системах. Материалы: корпуса алюминий/оцинкованная сталь, уплотнения NBR/FKM, быстросъемные патроны. Электропитание дренажей 24 V DC/230 V AC; температурный диапазон среды −20…+60 °C. Стандарты: ISO 8573‑1, EN 12021 (для дыхательного воздуха), ГОСТ Р ИСО 8573‑1; ресурс элементов фильтрации 1 000–8 000 часов в зависимости от нагрузки.

Интеграция и применение в системах

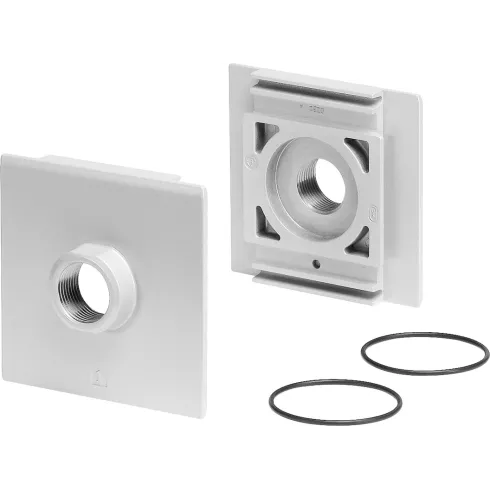

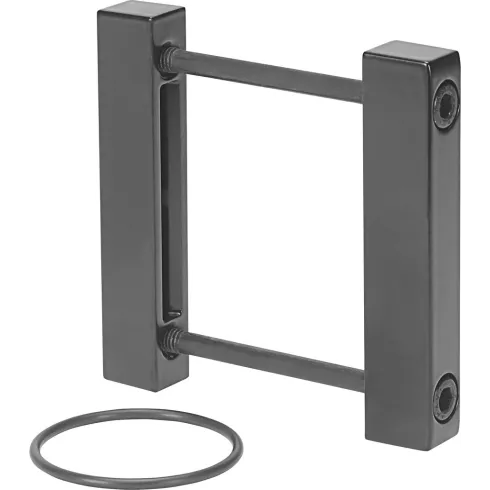

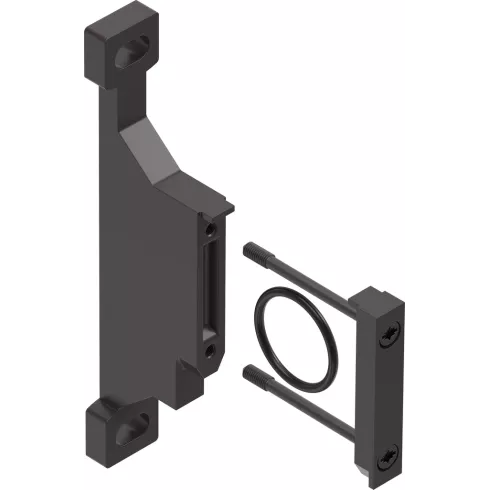

Подготовка воздуха интегрируется после компрессора и перед клапанами/приводами, в связке с ресиверами, частотными приводами и ПЛК. Монтаж на DIN-рейку или фланец; подключение портами G1/8–G1, штатные манометры и электродренажи для отвода конденсата. Совместимость с промышленными стандартами и интерфейсами управления, возможна поставка сборок под заказ с документами по ГОСТ/ISO.

Эффект от применения

Технические преимущества

Снижение загрязнений до ISO 8573‑1 класса 1–3 уменьшает износ клапанов и цилиндров: срок службы увеличивается до 2–5×, отказоустойчивость растет, уменьшение пропусков воздуха и утечек до 10–20 % при правильной регулировке.

Экономическая эффективность

Экономия за счет снижения простоев и замены деталей, а также оптимизации давления — обычно 5–15 % энергосбережения; окупаемость проекта — 6–18 месяцев при средних промышленных нагрузках за счет уменьшения затрат на обслуживание и простои.

Применение в отраслях

Подходит для автомобилестроения, пищевой и фармацевтической отрасли, лакокрасочных камер, электроники, добычи и нефтехимии, водоочистки. В пищевой промышленности требуется точка росы +3…+5 °C и масло <0,01 мг/м3 для упаковочных пневмоприводов; в фармацевтике — ISO 8573‑1 класс 1–2 и адсорбционные осушители для стерильных линий; для лакокрасочных камер важна удаление аэрозолей и точка росы до +3 °C при расходе 1 000–5 000 л/мин.

Типовые конфигурации

Типовой комплект для цеха: ресивер + коалесцентный фильтр 0,01 µm + рефрижераторный осушитель + регулятор давления + электродренаж. Чистая линия для критичных потребителей: блок предфильтра + адсорбционный осушитель −40 °C + угольный фильтр для удаления запахов и паров.

Чтобы купить или заказать решение по подготовке воздуха, свяжитесь с инженерами компании НТП «Индустриальные системы»: консультация и подбор конфигурации в течение 1–2 рабочих дней, склад 5 000+ позиций, поставка и доставка по Москве и России, опции под заказ и техническая поддержка специалистов компании.
