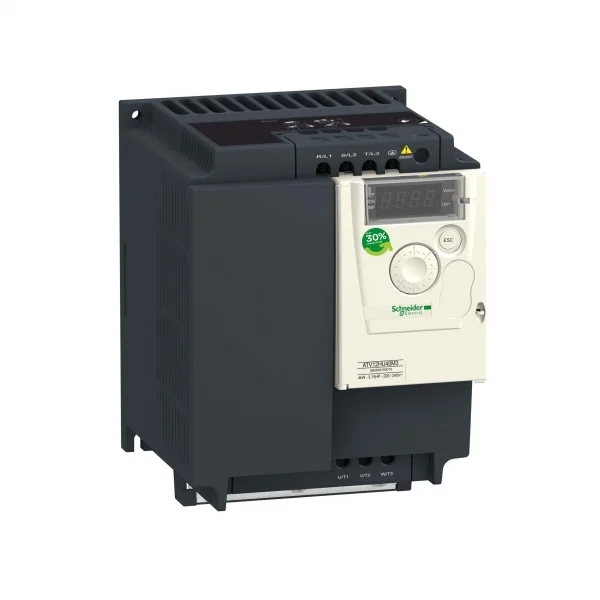

Altivar ATV12 — компактная линейка преобразователей Schneider Electric мощностью 0,18-4 кВт для управления асинхронными двигателями в простых задачах автоматизации. Включает однофазные и трехфазные исполнения с защитой IP20 для щитового монтажа и упрощенным вводом в эксплуатацию через встроенную панель. НТП «Индустриальные системы» поставляет полную линейку ATV12 в Москве и по России.

Модификации и типоразмеры

Линейка ATV12 построена по принципу деления на однофазное и трехфазное питание с градацией по мощности управляемого двигателя. Младшие типоразмеры ориентированы на простые механизмы с питанием 220 В, старшие — на трехфазные сети 380 В для более мощных приводов.

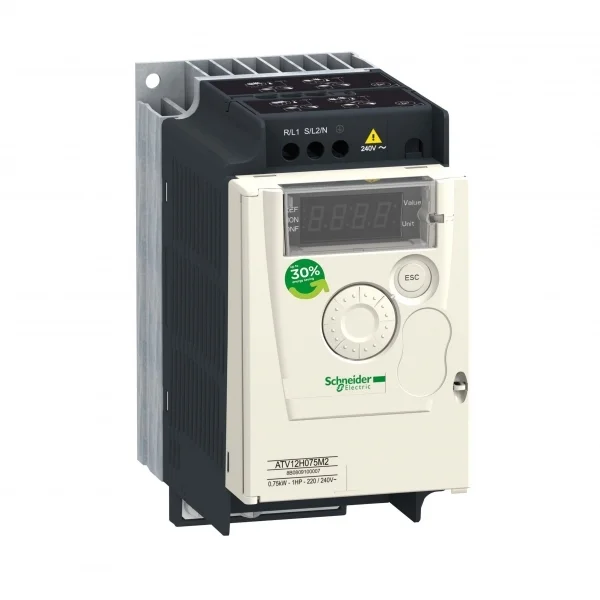

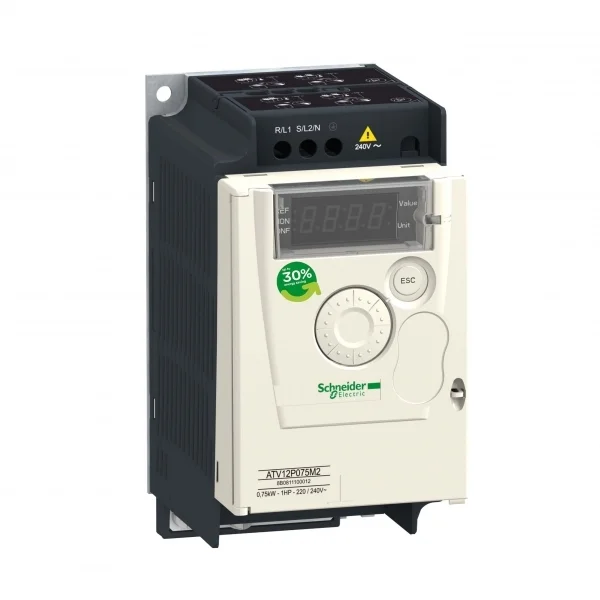

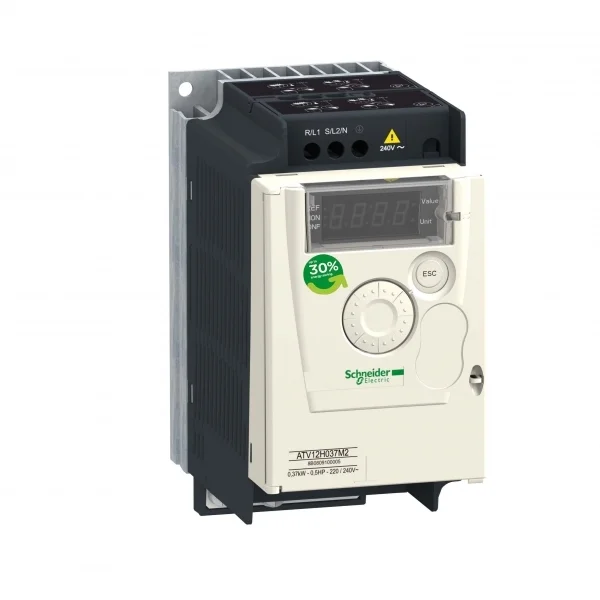

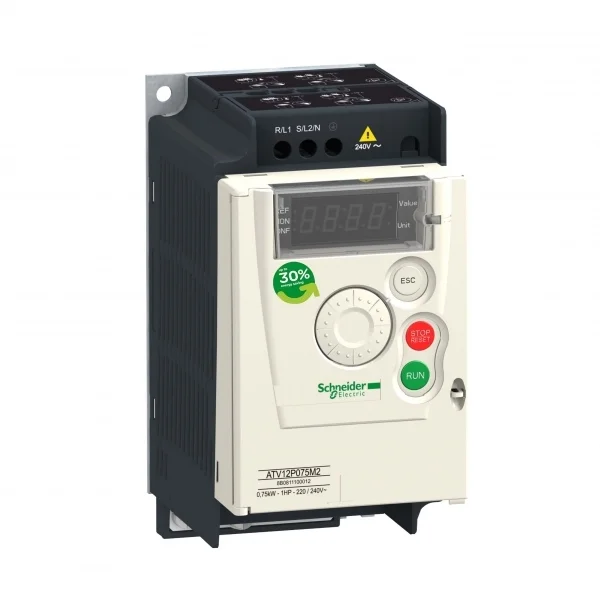

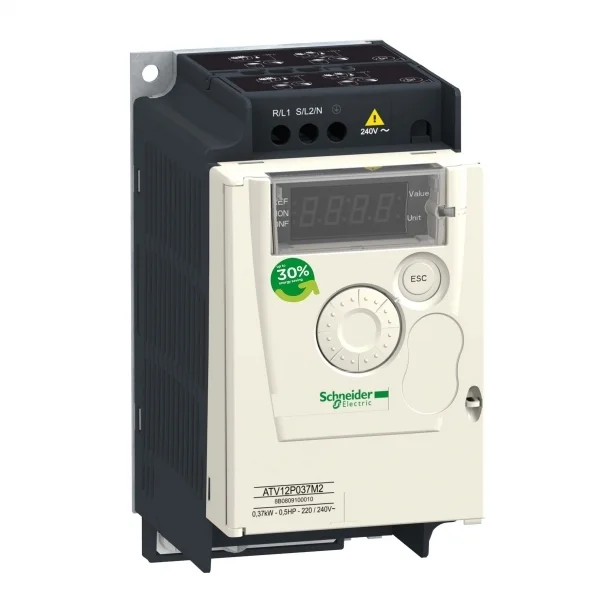

• Типоразмеры 0,18-0,75 кВт с однофазным питанием 220 В предназначены для конвейеров, миксеров, вентиляторов малой производительности и насосов бытового назначения, обеспечивают выходные токи до 4,2 А при компактных габаритах для монтажа в ограниченном пространстве

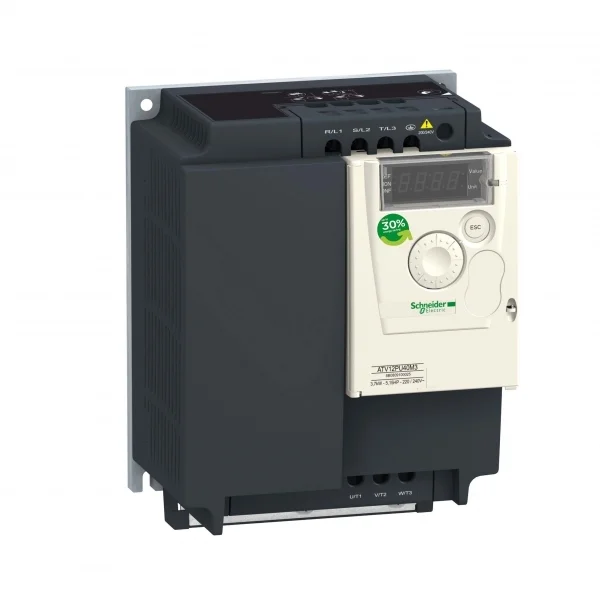

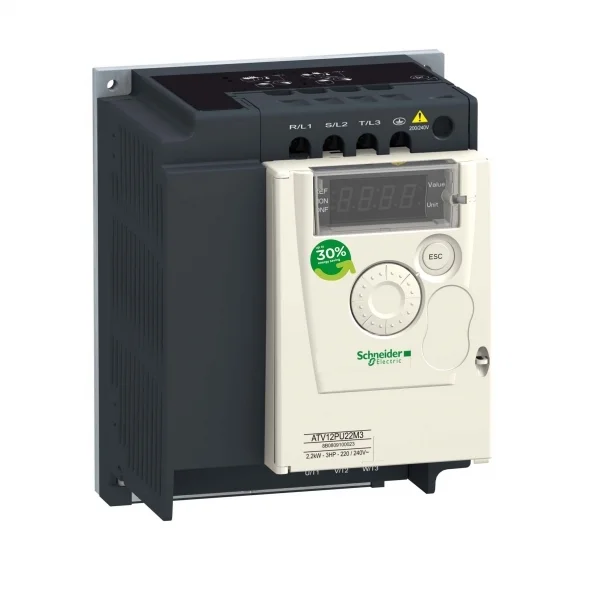

• Модификации 0,37-2,2 кВт с трехфазным питанием 380 В применяются в промышленных вентиляционных системах, насосных станциях водоснабжения и технологических линиях упаковки, выдают токи до 5,6 А с улучшенной перегрузочной способностью

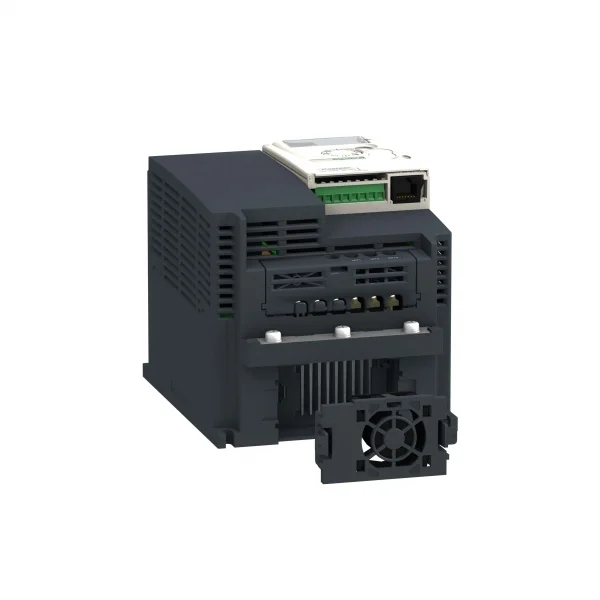

• Старшие типоразмеры 3-4 кВт трехфазного исполнения используются для управления компрессорами, центробежными насосами средней мощности и приводами транспортеров на производственных участках, обеспечивают токи до 9 А при сохранении компактности корпуса

Выбор типоразмера определяется номинальной мощностью двигателя, доступным типом питающей сети и требованиями к перегрузочной способности. Для переменных нагрузок рекомендуется запас по току 15-20%.

Технические характеристики

Altivar ATV12 работает с асинхронными двигателями в диапазоне выходных частот 0,1-500 Гц при напряжении питания 200-240 В (однофазные) или 380-500 В (трехфазные). Преобразователи выполнены в корпусах шириной 72-108 мм с классом защиты IP20 для щитового монтажа, допускают установку на DIN-рейку 35 мм или крепление винтами. Управление реализовано через встроенную панель с LED-дисплеем и шестью кнопками для настройки 25 основных параметров, включая разгон, торможение, частотные уставки. Интерфейс Modbus RTU обеспечивает интеграцию в системы диспетчеризации. Рабочий диапазон температур -10...+50°C при естественной конвекции, перегрузочная способность 150% номинального тока в течение 60 секунд. Встроенные защиты: от перегрузки, короткого замыкания, перегрева, пропадания фазы, соответствие IEC 61800-5-1, CE.

Аксессуары и опции

Для линейки ATV12 доступны внешние панели управления с расширенной индикацией для выносного монтажа, тормозные резисторы мощностью 10-27 Вт для задач с частыми остановками, входные дроссели для снижения гармоник в сети питания и защиты от бросков напряжения. Монтажные комплекты включают фланцы для крепления на стену, удлинители для DIN-рейки, экранированные кабели связи Modbus длиной 3-10 метров. Программное обеспечение PowerSuite позволяет настраивать параметры через ПК с сохранением конфигураций.

Применение и конфигурации

Для вентиляции склада производительностью 2000 м³/ч используется ATV12 мощностью 1,5 кВт с трехфазным питанием, встроенной панелью управления и заданием частоты через аналоговый вход 0-10 В от датчика CO₂. В системе водоснабжения коттеджа с насосом 0,75 кВт применяется однофазная модификация ATV12 с поддержанием давления через ПИД-регулятор и датчик 4-20 мА. Конвейер фасовочной линии комплектуется преобразователем 2,2 кВт с дискретными входами пуска/останова и аварийным торможением через тормозной резистор 20 Вт. Для миксера пищевого производства мощностью 0,37 кВт используется однофазный ATV12 с программируемым профилем скорости на три режима перемешивания. Компрессор 4 кВт управляется через ATV12 с входным дросселем для защиты от импульсных помех и Modbus-связью с контроллером линии.

Особенности монтажа и подключения

Преобразователи ATV12 требуют зазоров 50 мм сверху и снизу для естественной конвекции при щитовом монтаже, допускают установку вплотную по горизонтали. Подключение питания и двигателя выполняется винтовыми клеммами сечением до 2,5 мм² для младших типоразмеров и до 6 мм² для старших. Управляющие сигналы подаются на клеммник с шагом 3,5 мм, экранирование кабелей двигателя обязательно при длине свыше 10 метров. Совместимы со стандартными автоматами типа C и УЗО типа A.

Документация и поддержка

Техническая документация Altivar ATV12 включает руководство по программированию на русском языке, схемы подключения для типовых задач, каталог кодов ошибок. Программное обеспечение PowerSuite доступно для бесплатной загрузки с сайта Schneider Electric, поддерживает резервное копирование настроек и мониторинг параметров в реальном времени. Обучение по настройке и эксплуатации проводится инженерами НТП «Индустриальные системы». Типовые модификации поставляются со склада в течение 1-2 рабочих дней, специальные исполнения под заказ — 3-4 недели.

Инженеры НТП «Индустриальные системы» подберут типоразмер Altivar ATV12 Schneider Electric под параметры двигателя и задачу за 4 часа. Склад 5000+ позиций обеспечивает быструю отгрузку, купить частотный преобразователь ATV12 можно с доставкой по Москве и России. Помогаем с расчетом конфигурации, подбором тормозных резисторов и настройкой через PowerSuite.
