Реле безопасности

Реле безопасности для автоматизации производства — каталог НТП «Индустриальные системы»

Реле безопасности выполняют логику контроля аварийных остановов, дверей, двухручного управления и световых завес с гарантированным уровнем безопасности (PL a–e, SIL 1–3). В отличие от обычных логических реле, эти модули имеют Force‑guided контакты, диагностические каналы и интерфейсы безопасности. НТП «Индустриальные системы» предлагает подбор и поставку изделий в Москве и по России.

Типы оборудования и конструктивные исполнения

Подкатегория охватывает модульные и корпусные исполнения, моноблоки для щита и компактные полевые блоки с разными входами/выходами и степенями защиты.

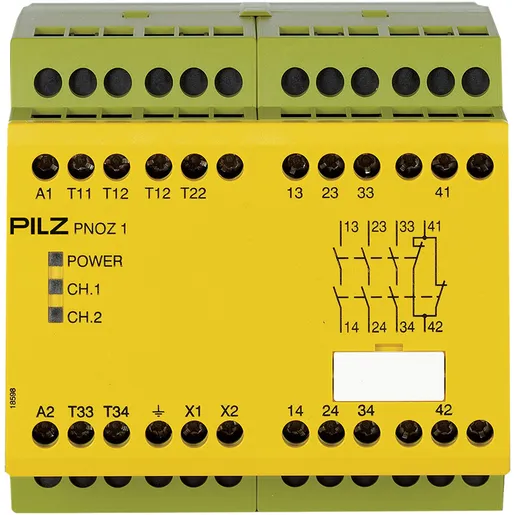

• Одноканальные реле E‑STOP — 1 вход/2 силовых выхода, силовые контакты 6 A AC, время срабатывания 10–25 мс, питание 24 V DC.

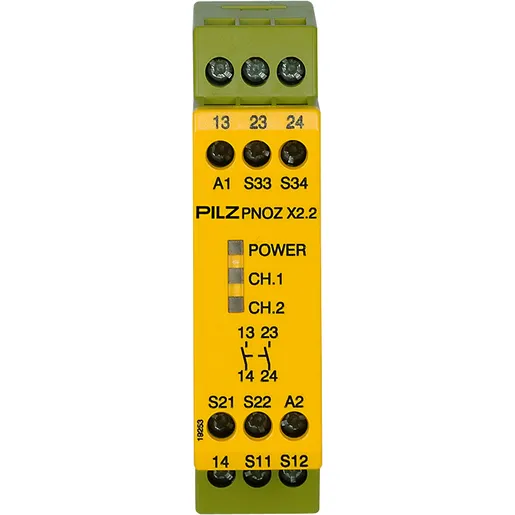

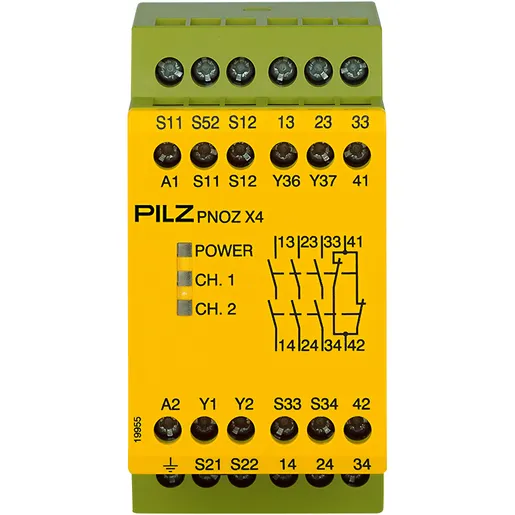

• Двухканальные с контролем разности — 2 независимых входа, автоматическая диагностика корреляции, PL d/SIL 2, MTTFd 40–100 лет.
• Модульные DIN‑рейка 8‑16 входов — до 8 безопасных выходов, входы 24 V DC PNP/NPN, интерфейсы PROFIsafe/CIP Safety.

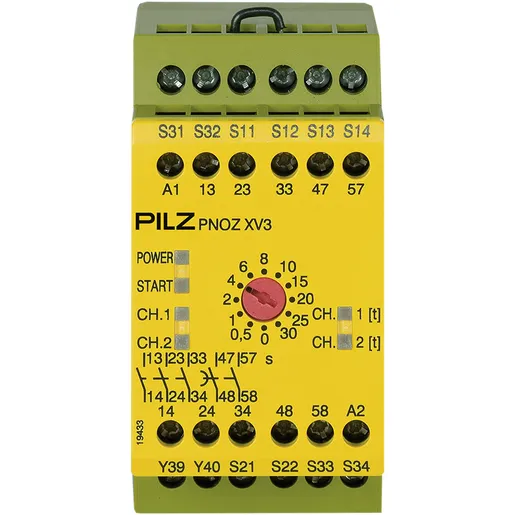

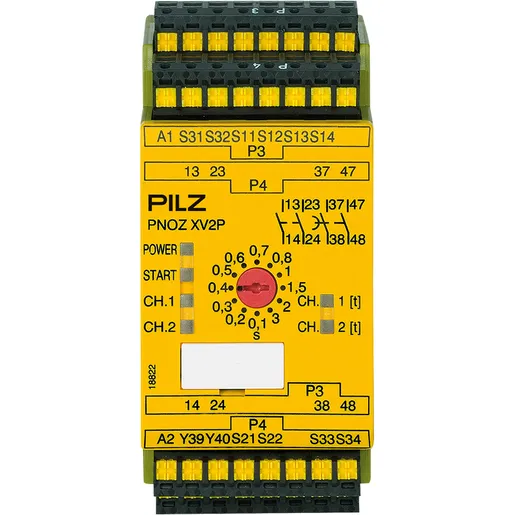

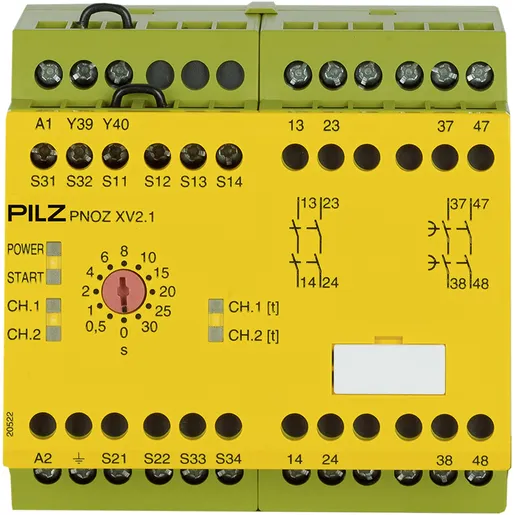

• Комбинированные блоки с таймерами — гарантированные отпускания, задержки 0,01–60 с, ручной/автоматический сброс.
• Реле с электронными выходами — полупроводниковые выходы 0,5–1 A для частотных приводов, защита от обратной полярности.
• Полевые IP65/IP67 корпуса — для станков и роботов, питание 24–240 V AC/DC, температурный диапазон −25…+60 °C.

Критерии выбора: требуемый PL/SIL, число входов/выходов, наличие диагностических каналов, питание (24 V DC или 110–230 V AC), коммуникации. Типичная конфигурация: двухканальное реле 24 V DC + модуль расширения на DIN‑рейку.

Технические характеристики и параметры

Параметры: питание 24 V DC (±20 %) или 110–230 V AC; входы 24 V DC, ток входа 3–10 mA; электромеханические контакты 6 A при 250 V AC (AC‑1), коммутируемый ток до 3 A для индуктивных нагрузок; полупроводниковые выходы 0,5–1 A; время реакции 10–30 ms; ресурс механических контактов >1×10^6 циклов; MTTFd диапазон 10–>100 лет; поддержка PL a–e по EN ISO 13849‑1/ГОСТ Р ИСО 13849‑1 и SIL 1–3 по IEC 61508/IEC 62061; класс защиты IP20–IP67; рабочая температура −25…+60 °C; исполнение на DIN‑рейку 35 мм.

Интеграция и применение в системах

Реле встраиваются в шкафы автоматики на DIN‑рейку или в полевые щиты, работают в связке с Э‑стопами, световыми завесами, контроллерами ПЛК и частотными преобразователями. Поддерживаются протоколы безопасности (PROFIsafe, CIP Safety, Safety over EtherCAT). Монтаж: винтовые или пружинные клеммы, резервирование входов, быстрый модульный обмен без перепрограммирования. Соответствие EN 60204 и национальным ГОСТ упрощает приемку.

Эффект от применения

Технические преимущества

Применение реле безопасности снижает риск отказов до достижений PL d/PL e и сокращает время реакции до 10–30 мс, повышая диагностируемость до 90–99% и увеличивая отказоустойчивость за счет дублирования каналов.

Экономическая эффективность

Экономия достигается за счет уменьшения простоев, снижения страховых рисков и сокращения затрат на доработки; типовая окупаемость инвестиций 6–18 месяцев при модернизации линии с частыми остановками.

Применение в отраслях

Отрасли: машиностроение, металлургия, пищевая промышленность, упаковка, фармацевтика, робототехника, коммунальное хозяйство. Сценарии: в пищевой отрасли — защита упаковочных линий с частыми остановами до 120 циклов/ч, PL d; в робототехнике — мониторинг защитных ограждений и зон безопасности с откликом <20 мс и IP65 корпусами для роботов; в водоснабжении — управление насосными агрегатами с каскадной защитой и блокировкой.

Типовые конфигурации

Типовые сборки: базовое E‑STOP реле + модуль расширения для 4 зон; двухканальное реле с контролем разности и интерфейсом PROFIsafe; полевое IP67 реле для интеграции с роботом и частотным приводом.

Свяжитесь с инженерами компании НТП «Индустриальные системы», чтобы купить или заказать реле безопасности с подбором по PL/SIL и сроком ответа на запрос в течение 1–2 рабочих дней. Поставка со склада 5000+ позиций, возможна поставка/под заказ по Москве и по России, доставка и техническая поддержка при подборе.
