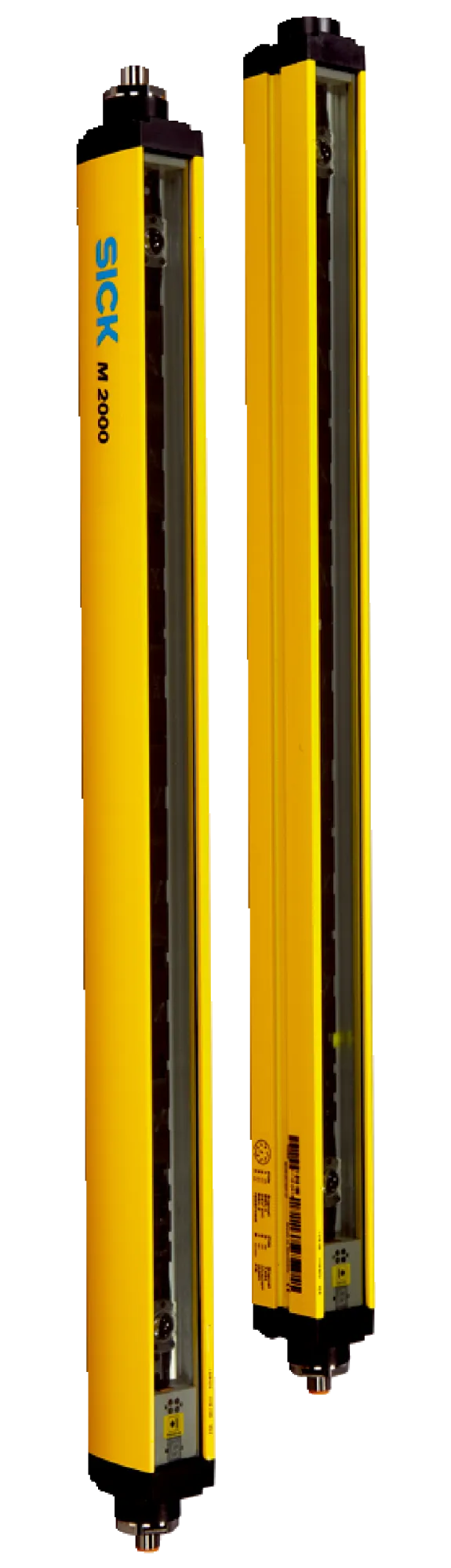

M2000 — модульная система световых барьеров SICK для защиты периметра рабочих зон с возможностью каскадного подключения до 32 устройств на одну линию. Защитная высота от 300 до 1800 мм при разрешении 30 или 40 мм, дальность действия до 7 метров. НТП «Индустриальные системы» поставляет полную линейку M2000 в Москве и по России с монтажными системами и контроллерами безопасности.

Модификации и типоразмеры

Линейка M2000 построена по модульному принципу с фиксированными защитными высотами и двумя разрешениями для различных категорий безопасности. Каскадирование позволяет создавать протяженные периметры с единым управлением через мастер-устройство.

• M2000 Standard 300-600 мм — компактные барьеры для защиты небольших зон доступа на упаковочных линиях и сборочных участках, разрешение 30 мм для категории безопасности SIL2/PLd, время отклика 12 мс при максимальной дальности 4 метра
• M2000 Standard 750-1200 мм — универсальные решения для роботизированных ячеек и прессового оборудования, доступны с разрешением 30 или 40 мм в зависимости от требуемой категории безопасности, дальность действия до 7 метров для типоразмеров с 40 мм
• M2000 Standard 1350-1800 мм — высокие барьеры для защиты операторских зон на паллетайзерах и складских комплексах, разрешение 40 мм обеспечивает SIL2/PLd при сокращенных расстояниях безопасности, монтаж на стойки или напольные основания
• M2000 Advanced с функциями бланкирования — модификации для линий с конвейерным транспортом, позволяют игнорировать до 2 зон для прохода материала при сохранении защиты оператора, программирование через SICK Safety Designer без остановки производства
• Каскадные конфигурации 2-32 устройства — системы для П-образной или замкнутой защиты периметра роботизированных участков, одно мастер-устройство управляет всеми барьерами с единым выходом безопасности OSSD, экономия проводки и портов контроллера безопасности
• M2000 Compact для ограниченного пространства — укороченные корпуса для монтажа в узких проемах станков и автоматических дверей, защитная высота 150-450 мм при сохранении стандартных функций и возможности каскадирования

Выбор типоразмера определяется высотой защищаемой зоны, требуемой категорией безопасности (разрешение 30 или 40 мм) и конфигурацией участка — одиночная защита или каскадный периметр с несколькими точками доступа.

Технические характеристики

Защитная высота линейки M2000 охватывает 150-1800 мм с шагом типоразмеров 150-300 мм, разрешение 30 мм обеспечивает категорию безопасности SIL2/PLd/Category 3 по EN ISO 13849-1, разрешение 40 мм — SIL2/PLd при увеличенной дальности до 7 метров против 4 метров у 30 мм. Корпуса IP65 выдерживают промышленную среду с температурой -30...+55°C, оптическая синхронизация исключает взаимное влияние при установке нескольких барьеров. Время отклика 12-20 мс в зависимости от дальности позволяет минимизировать расстояния безопасности по ISO 13855, выходы безопасности OSSD (2 PNP) коммутируют до 500 мА для прямого подключения к реле безопасности или контроллерам Flexi Soft/Flexi Compact. Каскадное подключение через 5-контактный M12 с автоматическим назначением адресов, суммарная длина сегмента до 50 метров на стандартных кабелях. Индикация состояния 7-сегментным дисплеем и светодиодами, диагностика через IO-Link для интеграции в системы мониторинга. Соответствие IEC 61496-1/-2, сертификация TÜV для применения в машиностроении по Директиве 2006/42/EC.

Аксессуары и опции

Монтажные системы включают регулируемые стойки высотой 400-2200 мм с быстрозажимными кронштейнами для точного позиционирования барьеров, напольные основания с анкерным креплением для мобильных ограждений, угловые зеркала для организации Г-образной защиты одной парой приемник-излучатель. Кабели M12 длиной 2-20 метров с прямыми или угловыми разъемами для каскадирования и подключения питания, Т-разветвители для упрощения проводки в многоустройственных конфигурациях. ПО SICK Safety Designer для настройки функций бланкирования и диагностики через USB-адаптер, контроллеры безопасности Flexi Soft для коммутации нескольких барьеров с логикой AND/OR и управления исполнительными механизмами. Защитные колпаки от механических повреждений для агрессивных сред, комплекты юстировочных инструментов для выравнивания оптических осей при монтаже.

Применение и конфигурации

Для роботизированной сварочной ячейки применяется каскад из 4 барьеров M2000 высотой 1500 мм с разрешением 40 мм, образующих замкнутый периметр 12×8 метров — мастер-устройство управляет всеми сегментами с единым выходом на Flexi Soft, время остановки робота 150 мс при пересечении любого луча. На упаковочной линии с конвейером используется M2000 Advanced 900 мм с бланкированием 2 зон для прохода коробок при защите оператора, интеграция через IO-Link передает счетчик срабатываний в SCADA. Для прессового оборудования устанавливается одиночный барьер M2000 Standard 600 мм с разрешением 30 мм на расстоянии 3 метра от опасной зоны, обеспечивая категорию PLd при минимальном расстоянии безопасности 180 мм по расчету ISO 13855. Паллетайзер защищается П-образной конфигурацией из 3 барьеров 1800 мм на стойках с анкерным креплением, дальность 6 метров покрывает зону манипулятора без дополнительных ограждений. Автоматические двери склада оснащаются компактными M2000 Compact 300 мм для предотвращения защемления при сохранении пропускной способности, каскадирование с основным барьером периметра упрощает интеграцию в систему безопасности объекта.

Особенности монтажа и подключения

Монтаж требует жесткой фиксации на стойках или ограждениях для предотвращения вибраций, влияющих на стабильность луча — допустимое смещение оси не более 5 мм на метр дальности. Юстировка выполняется по индикаторам уровня сигнала на дисплее до достижения запаса 30% от порога срабатывания, контрольная проверка тестовым стержнем диаметром 30 или 40 мм по всей высоте барьера. Каскадное подключение начинается с мастер-устройства, подключенного к контроллеру безопасности, последующие барьеры соединяются шлейфом через M12 с автоматическим назначением адресов при подаче питания — терминатор не требуется. Питание 24В DC подается на мастер и распределяется по каскаду, суммарное потребление не более 3 Вт на устройство. Выходы OSSD коммутируют при одновременном пересечении любого барьера в каскаде, время реакции системы увеличивается на 4 мс на каждое добавленное устройство.

Документация и поддержка

Техническая документация M2000 включает руководства по монтажу с расчетом расстояний безопасности по ISO 13855, электрические схемы подключения к распространенным контроллерам безопасности Pilz, Schmersal, ABB, файлы CAD для проектирования ограждений. ПО SICK Safety Designer доступно бесплатно для настройки функций бланкирования, диагностики через IO-Link и документирования конфигураций в соответствии с требованиями аудита. Обучающие вебинары SICK по проектированию систем безопасности и сертификация интеграторов для самостоятельного ввода в эксплуатацию. Стандартные типоразмеры поставляются со склада НТП «Индустриальные системы» за 1-2 рабочих дня, каскадные конфигурации с контроллерами и монтажными системами комплектуются под проект за 5-7 дней, техническая поддержка по расчету категорий безопасности включена.

Инженеры НТП «Индустриальные системы» помогут рассчитать конфигурацию каскада M2000 SICK под планировку участка и категорию безопасности оборудования за 1 рабочий день. Склад 5000+ позиций промышленной автоматики, купить световые барьеры M2000 с монтажными системами и контроллерами, доставка по России, консультации по интеграции в существующие системы безопасности и подготовка документации для надзорных органов.
