Программируемые логические контроллеры Mitsubishi Electric — каталог НТП «Индустриальные системы»

Mitsubishi Electric выпускает ПЛК от простых контроллеров ALPHA2 до высокопроизводительных модульных систем iQ‑R: компактные контроллеры FX/ iQ‑F для станков и позицирования, мощные модульные Q для распределенного управления и флагман iQ‑R для крупнотоннажных линий с обработкой данных. НТП «Индустриальные системы» поставляет и поддерживает решения Mitsubishi Electric в Москве и по России.

Серии и модельный ряд

Mitsubishi сегментирует ПЛК по масштабу и функционалу: «встраиваемые/микро» для простых задач, «компактные» с расширениями и встроенными позиционированием, «модульные» для масштабируемых машин и «высокопроизводительные» для фабрик и процессов.

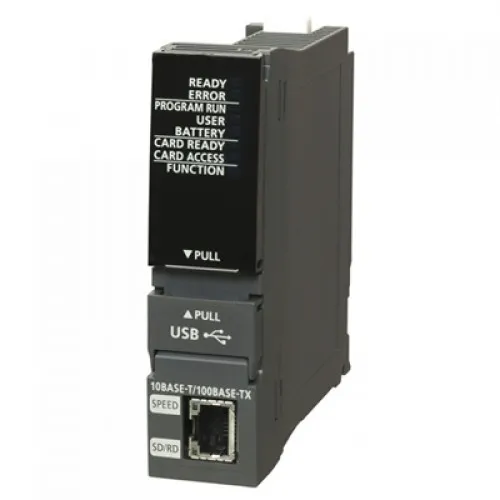

• MELSEC iQ‑R — крупномасштабные модульные контроллеры для заводов и MES‑интеграции; ориентированы на высокую производительность и обработку данных (встроенные C/C++ модули, большие базы данных).

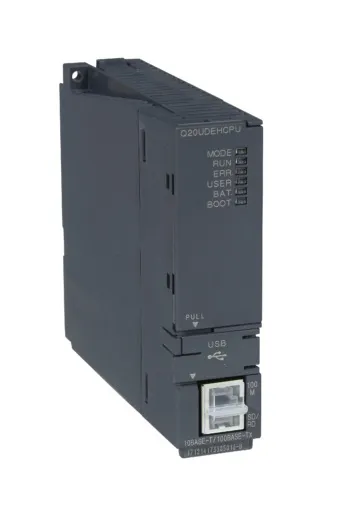

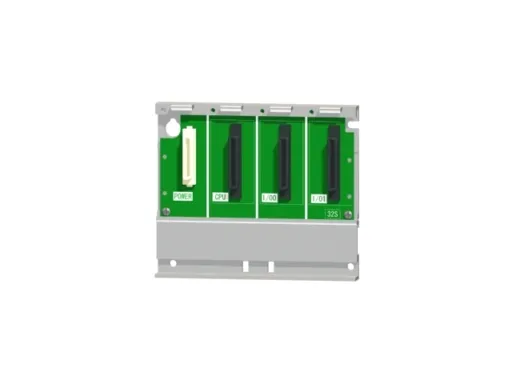

• MELSEC‑Q — традиционные модульные ПЛК для распределенных систем и motion; широкие варианты CPU, позиционирования и сетевых модулей.

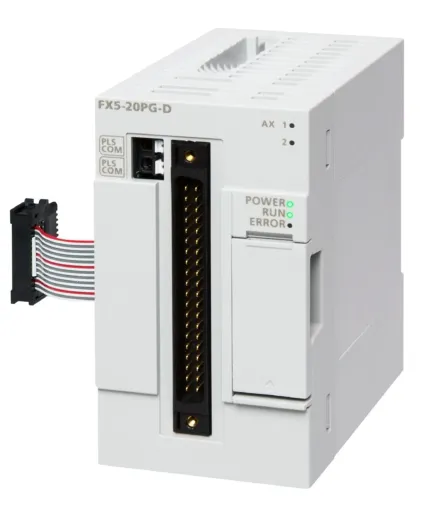

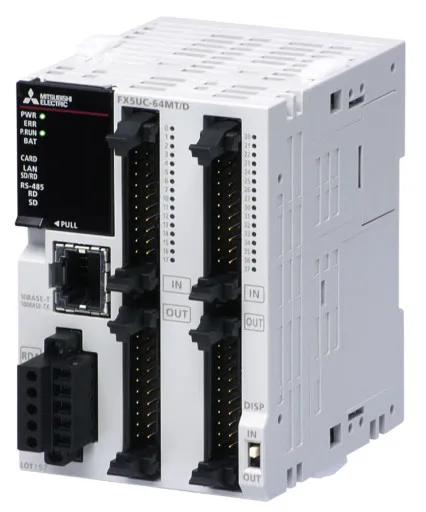

• MELSEC iQ‑F / FX5 — компактные и компактно‑модульные контроллеры (FX5U/FX5UC/FX5S/FX5UJ) для станков: 24–384 точек, встроенное позиционирование до 4 осей, Ethernet.

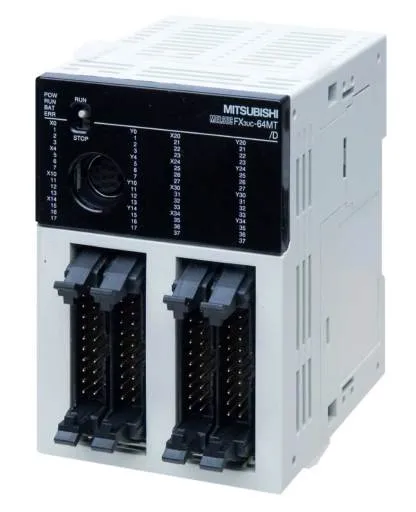

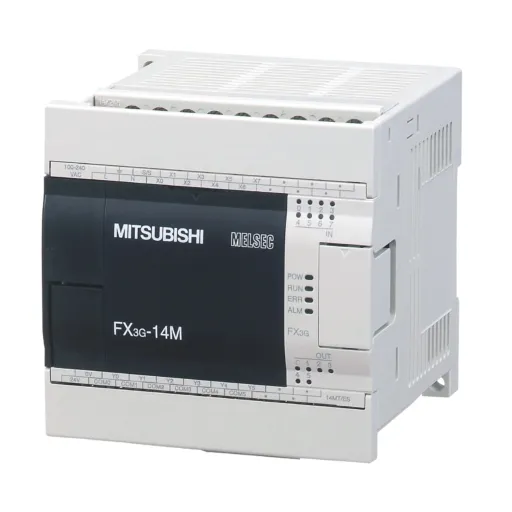

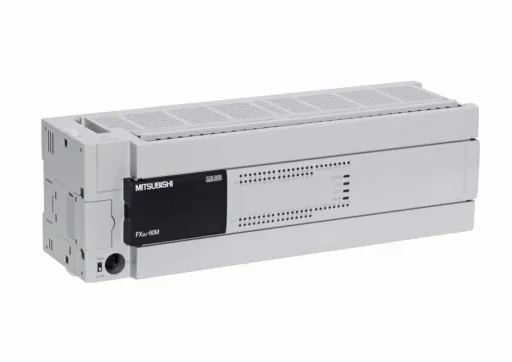

• MELSEC‑FX (FX3/FX2 и пр.) — семейство компактных ПЛК для управления машинами разного масштаба, совместимо по расширениям с FX5.
• MELSEC‑L — экономичные модульные контроллеры среднего уровня: высокая память программ, расширяемые CPU для задач с большим количеством переменных.

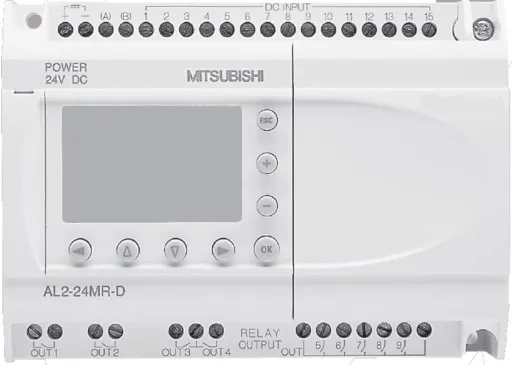

• ALPHA2 — простые «SAC» контроллеры (ALPHA): 6–24 точек в базовой конфигурации, быстрое решение вместо реле/таймеров для малых систем.

Критерии выбора: требуемая производительность и количество I/O, необходимость позиционирования/PID, сетевые протоколы; многие аксессуары (модули I/O, motion, Ethernet/CC‑Link) совместимы внутри соответствующих семейств FX/iQ‑F и Q/iQ‑R.

Технические характеристики

Типичные параметры по сериям: программа — от сотен блоков у ALPHA2 до миллионов слов у iQ‑R (до ≈9882K words внутренней памяти); вход/выход — от ~10–30 точек у ALPHA до сотен/тысяч у модульных систем; скорость выполнения — от десятков нс у L/Q до ~34 нс LD для FX5 CPU; позиционирование — встроенное до 4 осей 200 kpps у FX5; встроенные порты — Ethernet, RS‑485, поддержка SLMP, MODBUS, CC‑Link/CC‑Link IE, OPC UA (в iQ‑R). Обычные классы защиты IP20, рабочие температуры −25…+55°C; соответствие IEC/UL/CE.

Особенности и преимущества

Mitsubishi выделяется архитектурой iQ‑Platform: совместимость модулей, высокая синхронизация шин в iQ‑R, возможность программирования C/C++ и облачной интеграции, в FX5 — компактность с богатым встроенным функционалом (SD‑слот, Ethernet, высокоскоростные счетчики). Простая миграция старых Q/FX систем и единое ПО (GX Works) ускоряют инженеринг и обслуживание.

Применение

Отрасли: машиностроение/упаковка, обработка металла, автомобилестроение, фарма/пища, водоочистка, ЭМТ/энергетика, здания/автоматика. В упаковке FX5U с 4‑осевым встроенным позиционированием обеспечивает синхронную подачу и простую интеграцию с сервоприводами; в процессном контроле iQ‑R (Process CPU) реализует до ~300 PID‑контуров для котлов и очистных; для простых автоматов и насосных групп ALPHA2 с 10–24 точками — компактное решение.

Типовые конфигурации

Пример: FX5U + Ethernet + motion‑модуль + частотные преобразователи для упаковки; iQ‑R с redundant CPU + CC‑Link IE Field для непрерывного производства; ALPHA2 + расширения I/O для насосных станций и дверных механизмов.

Подбор и поставка

Выбор серии основывается на: нужной скан‑скорости и памяти, числе I/O, потребности в motion/PID и сетевых протоколах. НТП «Индустриальные системы» предлагает документацию, оригинальные аксессуары и запасные части Mitsubishi Electric, техническую поддержку специалистов компании и стандартные сроки поставки по России. Практическая помощь в подборе доступна при запросе.
