Системы управления движением Mitsubishi Electric — каталог НТП «Индустриальные системы»

Полный портфель систем управления движением Mitsubishi Electric охватывает сервоприводы, серводвигатели, частотные преобразователи, контроллеры движения и модули позиционирования, моторы линейного/прямого привода и ПО для настройки/диагностики. Линейки покрывают малые и тяжелые оси, диапазоны от сотен ватт до нескольких киловатт, высокоскоростные сети SSCNET/CC‑Link IE TSN и EtherCAT. НТП «Индустриальные системы», Москва, Россия — помощь в подборе, купить/заказать в РФ.

Продуктовые направления и серии

Mitsubishi структурирует портфель по функциональным блокам: сервосистема, частотные приводы, контроллеры/модули motion, двигатели и ПО/опции — чтобы закрыть от компактных до высокопроизводительных решений для упаковки, ЧПУ и конвейеров.

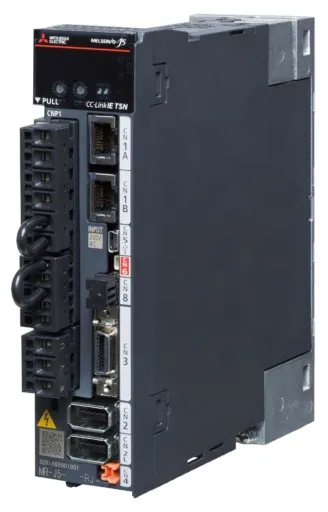

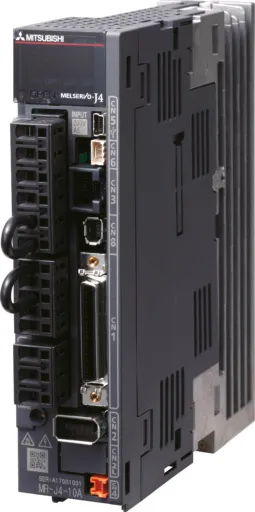

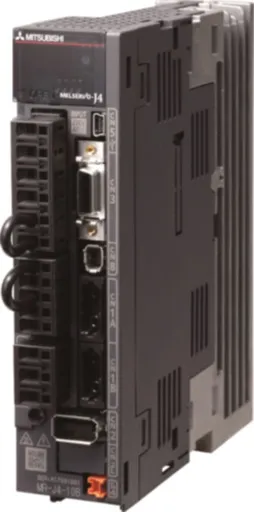

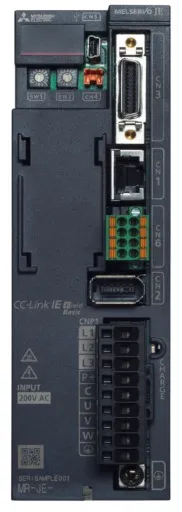

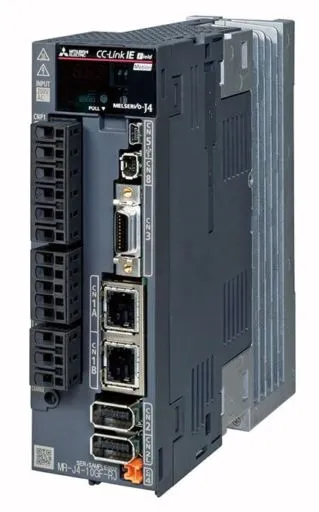

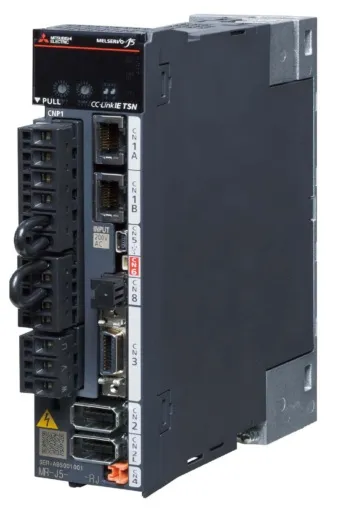

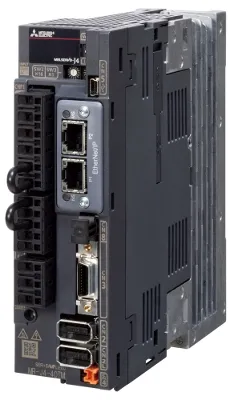

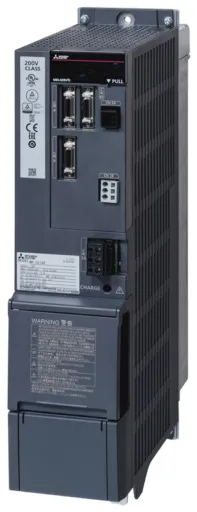

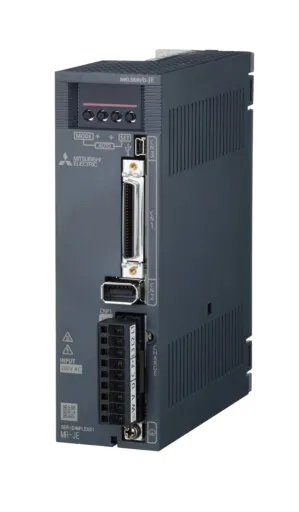

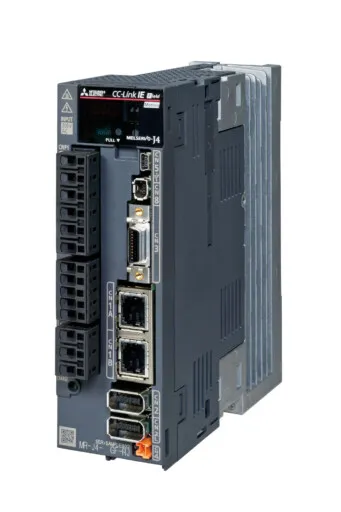

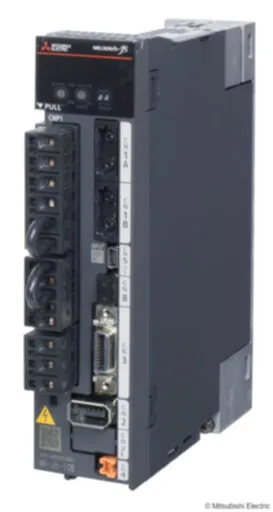

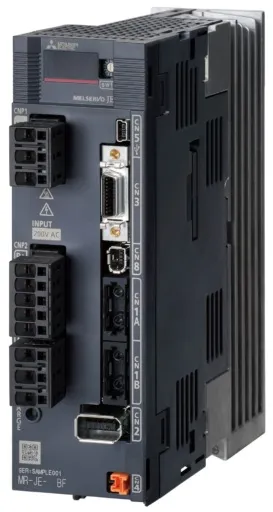

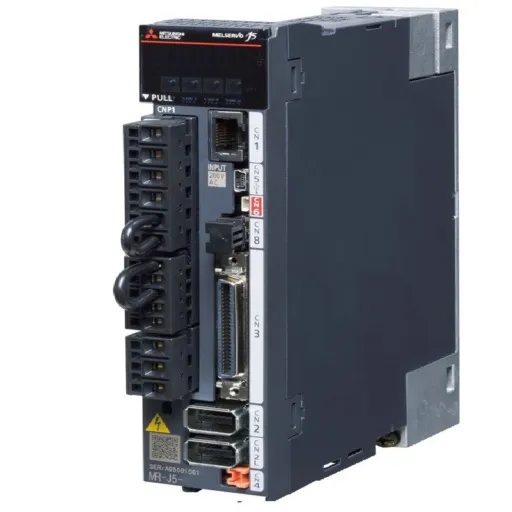

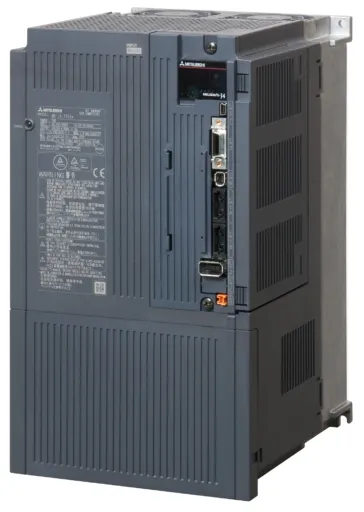

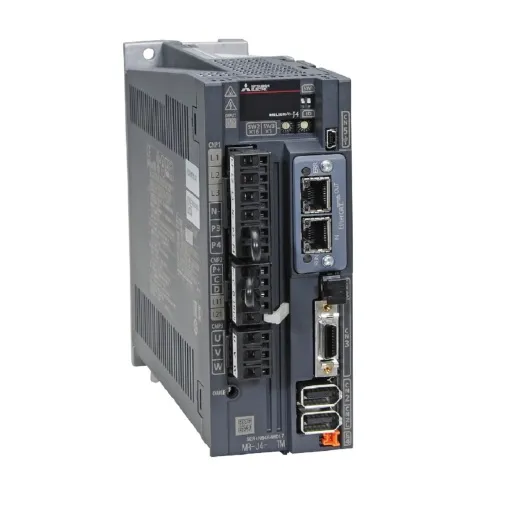

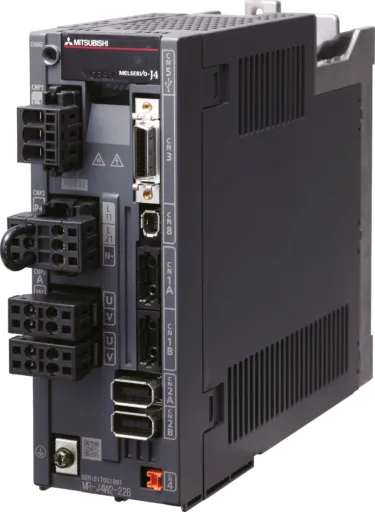

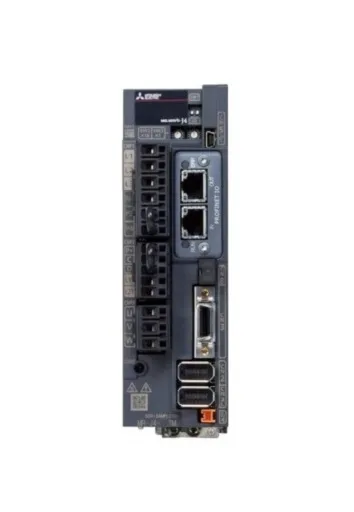

• Сервоприводы и сервосистемы — MELSERVO‑J5, MR‑J4, MR‑JE, MR‑JN: усилители и ротарные/линейные/прямые двигатели; мощности ~0.1–7 кВт (200/400 V), абсолютные энкодеры и автотюнинг для высокоточного позиционирования.
• Высокоскоростные сервосети — SSCNET III/H и CC‑Link IE TSN интерфейсы в MR‑J5/MR‑J4; версии с EtherCAT/EtherNet‑IP для гибкой интеграции в промышленную сеть. Применение — синхронные мультиосевые станки.
• Частотные преобразователи (inverters) — FR‑A800, FR‑F800, FR‑E/FR‑D: универсальные и высокопроизводительные приводы 0.1 кВт — сотни кВт, векторное и PM‑sensorless управление, функции PLC и широкий набор коммуникаций (Modbus, PROFIBUS, BACnet, CC‑Link). Подходят для насосов, вентиляторов, приводов станков.

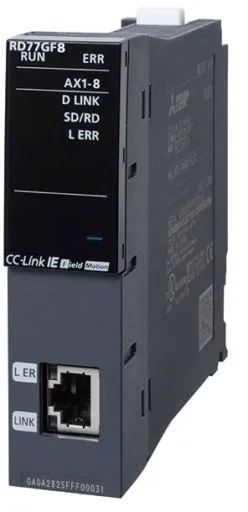

• Контроллеры движения и модули — MELSEC iQ‑R (до 64 осей), iQ‑F / FX5 с Simple Motion модулями (4–8 осей) и модулями позиционирования; циклы от 0.222 мс, синхронные/камовые и траекторные функции. Используются как центральные motion‑контроллеры.

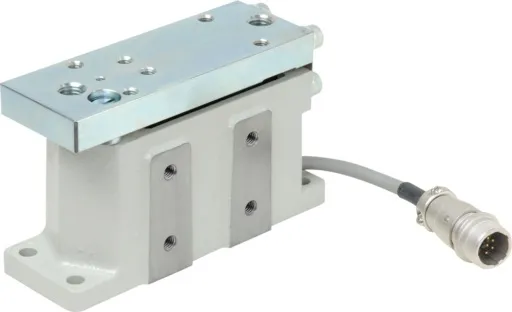

• Двигатели и механика — ротарные серводвигатели, линейные моторы и direct‑drive; опции тормозов, абсолютных энкодеров, стойкие к нагрузкам исполнения для тяжелых условий. Подбираются под MR‑серии и инверторы.
• ПО и инструменты — MELSOFT (MT Works2, GX Works3), MR Configurator, FR‑Configurator2: разработка траекторий, авто‑тюнинг, мониторинг энергопотребления и диагностика. Интеграция с HMI/GOT и PLC.

Направления работают в единой экосистеме: контроллеры MELSEC управляют сервосетями и инверторами через SSCNET/CC‑Link IE TSN, ПО MELSOFT обеспечивает единое средство разработки и отладки.

Технические характеристики

Диапазоны: сервоусилители — от сотен ватт до ~7 кВт; инверторы — 0.1 кВт до сотен кВт; контроллеры — до 64 осей (iQ‑R), Simple Motion 4–8 осей (iQ‑F). Ключевые технологии: Real sensorless vector, advanced magnetic flux vector, high‑precision absolute encoder (>26 бит/26‑битные решения в MR‑J5), функция автотюнинга, подавление вибраций, STO и диагностические функции. Стандарты и совместимость: IEC, промсетевые протоколы CC‑Link/CC‑Link IE TSN, SSCNET III/H, EtherCAT, EtherNet/IP, Modbus/PROFIBUS/BACnet; сертификация зависит от модели и рынка. ПО MELSOFT обеспечивает конфигурацию, отладку и мониторинг.

Системная интеграция

Продукты Mitsubishi Electric позволяют собрать полностью синхронизированную motion‑систему: MELSEC CPU + Motion modules управляют MR‑серво через SSCNET/CC‑Link; FR‑серии интегрируются как частотные оси; данные доступны в MELSOFT и на GOT‑панелях. Сети CC‑Link IE TSN и SSCNET III/H дают детерминированную связь, а EtherCAT/Modbus обеспечивают совместимость с внешними устройствами и PLC других производителей.

Применение в отраслях

Mitsubishi Electric системы управления движением используются в упаковке, полиграфии, металлообработке, текстиле, пищевой и автомобильной промышленности, логистике. Например, в упаковочных линиях MR‑J4/J5 с Simple Motion заменяют механические кулачки для высокоскоростной резки и синхронизации; на подъемно‑транспортном оборудовании FR‑A800 обеспечивает высокий момент на низкой частоте; в ЧПУ‑станках iQ‑R вместе с MR‑сериями реализуют высокоточную многокоординатную обработку.

Типовые конфигурации

Компактный 4‑осевой пакет: FX5 + FX5‑40SSC + 4×MR‑JE + HMI для упаковки; Средний комплекс: MELSEC iQ‑F + FR‑A800 для приводов конвейеров + MR‑J4 для точной манипуляции; Высокопроизводительный: iQ‑R + MR‑J5 + CC‑Link IE TSN для синхронных линий.

Выбор и поставка

При выборе учитывайте: число осей, требуемую точность/момент, сеть (SSCNET/CC‑Link/EtherCAT), необходимость STO/безопасности и режимы управления (позиция/скорость/момент). Mitsubishi предоставляет детальную документацию и ПО, широкая дистрибуция в России — поставки и сервис через партнеров. НТП «Индустриальные системы» оказывает инженерную поддержку и подбор конфигураций.
