Энкодеры и датчики обратной связи Pilz — каталог НТП «Индустриальные системы»

Pilz производит энкодеры и датчики обратной связи для безопасного контроля положения и движения: PSENenco — безопасные ротационные энкодеры; PSENmag и PSENcode — бесконтактные магнитные и RFID-датчики положения; PSENmech и PSENradar — механические блокировки и радарные решения для зон и прессов. НТП «Индустриальные системы» поставляет, консультирует и обеспечивает поддержку Pilz в Москве и по России.

Серии и модельный ряд

Pilz сегментирует решения по функционалу безопасности (положение/скорость/зона), по способу датчика (ротационный/магнитный/кодированный/радарный) и по требуемому уровню PL/SIL и интерфейсам для интеграции с приводами и ПЛК.

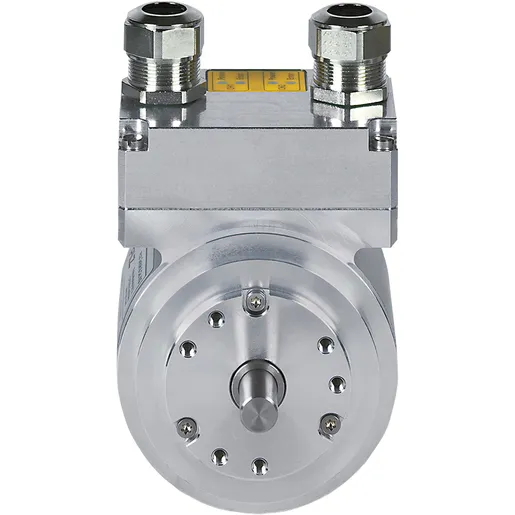

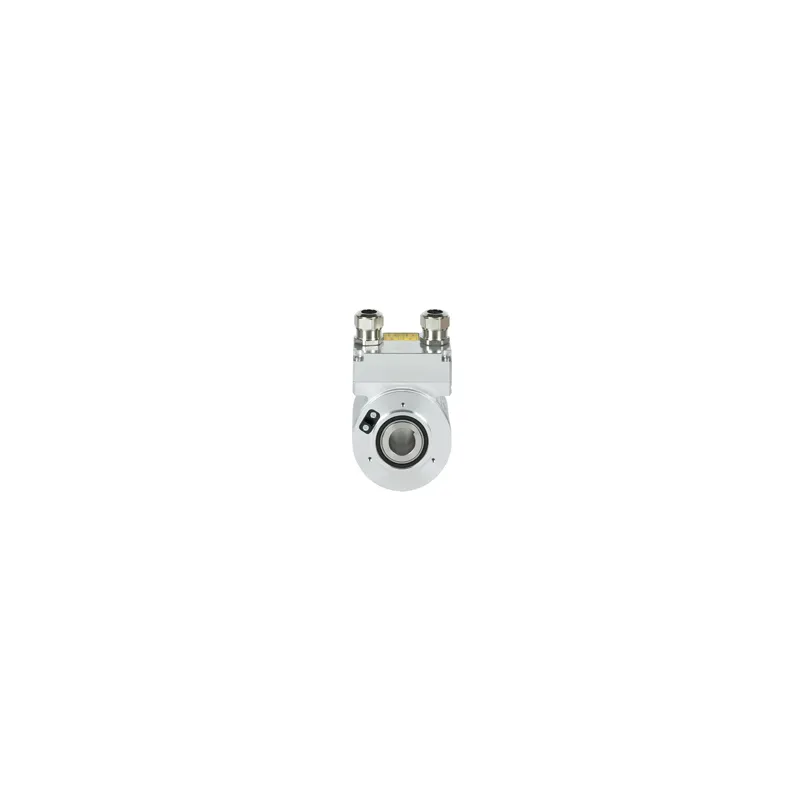

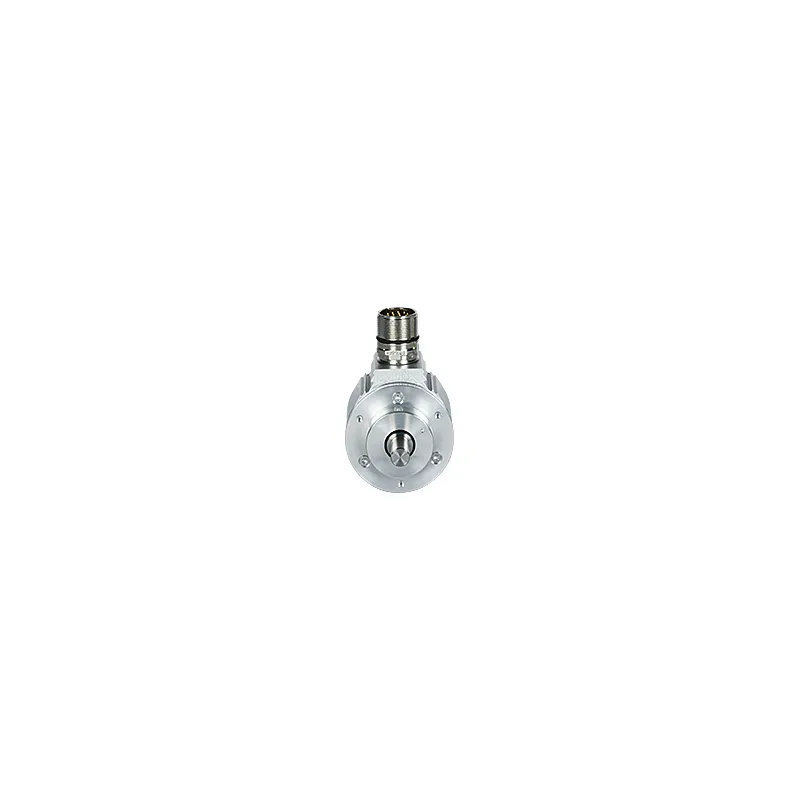

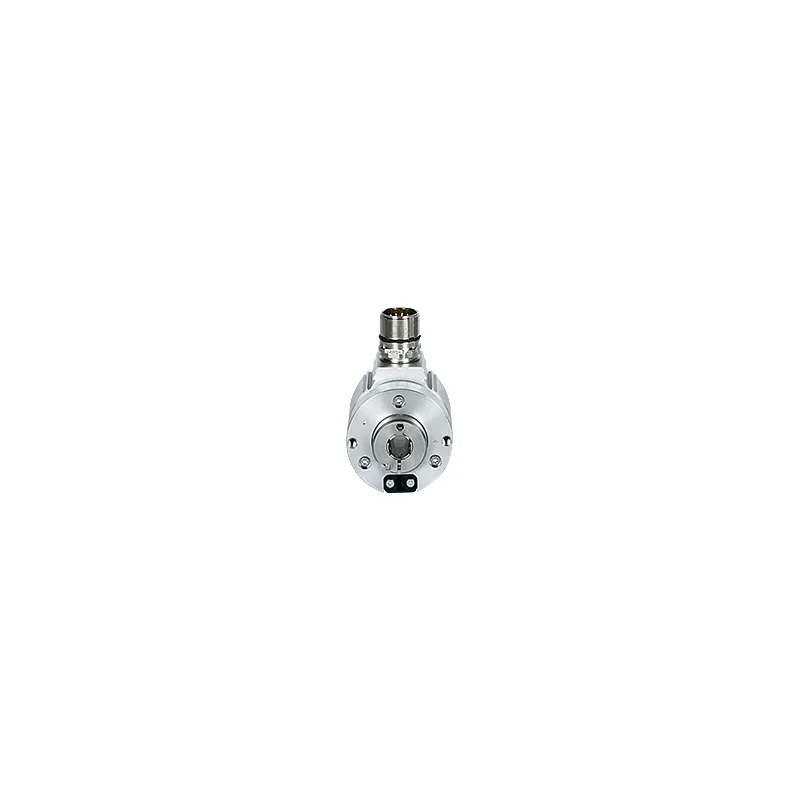

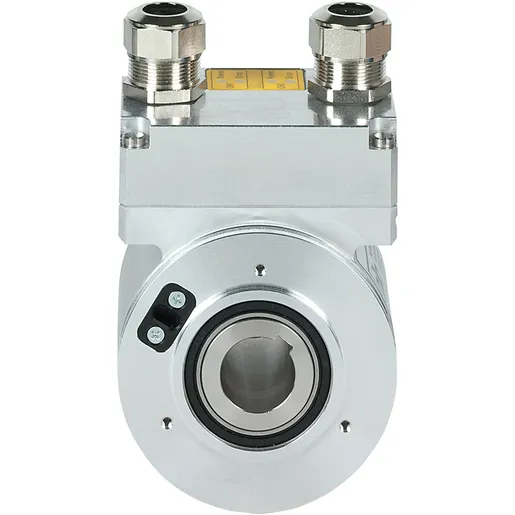

• PSENenco — ротационные абсолютные и инкрементные энкодеры; интерфейсы SSI, HTL или аналог (sin/cos), рассчитаны на безопасный контроль скорости и положения (реализуют Safe Motion вместе с контроллерами Pilz).
• PSENmag — бесконтактные магнитные датчики положения; переключающие расстояния ~3–12 мм, компактные и влагозащищенные исполнениия для частых срабатываний и скрытого монтажа.
• PSENcode — кодированные RFID-датчики положения; уровни защиты против обхода, мониторинг до трех позиций и применение до PL e/SIL CL 3 в составе решения.
• PSENmech — механические концевые и блокирующие выключатели; для простых и жестких условий с высоким механическим ресурсом и возможностью запирания ворот.
• PSENradar (PSEN rd1.x) — безопасные радарные датчики зонового контроля; дальность 4–9 м, конфигурируемое поле зрения для защиты зон и робототехнических ячеек.

Выбор серии зависит от уровня требуемой безопасности, типа монтажа и совместимости с системой Pilz/приводами; аксессуары и интерфейсы взаимозаменяемы в рамках PSEN‑экосистемы.

Технические характеристики

Энкодеры: абсолютные и инкрементные типы, разрешение и выходы — HTL (square), sin/cos, SSI; поддержка стандартных протоколов обратной связи на приводах (Hiperface/Endat/BiSS) через контроллеры; безопасность — реализация Safe Motion до SIL3/PL e в составе системы. Датчики позиции: магнитные и RFID‑приводы с рабочими расстояниями 3–12 мм, индуктивные/OSS D‑выходы для безопасного сигнала, IP67–IP69 для моющих сред; радары PSEN rd1.x — частоты 24/60 GHz, дальность 4–9 м. Соответствие стандартам EN ISO 13849, EN/IEC 62061, EN 60947‑5‑3.

Особенности и преимущества

Pilz делает упор на «безопасность в источнике»: PSENenco сочетает оптический и магнитный канал в одном корпусе (два датчика — одна надежность), PSENcode обеспечивает высокий уровень защиты от обхода за счет кодирования, PSENmag и PSENmech дают простую интеграцию в тяжелых условиях. Продукция рассчитана на быструю пусконаладку и совместимость с PSS/PNOZ/PMC‑семейством.

Применение

Отрасли: машиностроение (прессы), упаковка, фарма, пищепром, авто‑сборка, логистика, робототехника. В прессах PSENenco заменяет механический кулачок для безопасного контроля фазы; в упаковке PSENmag контролирует крышки и лотки при частых циклах; в фарме PSENcode охраняет доступ к критичным клапанам; на складских линиях PSENradar контролирует зоны и движение роботов; индуктивные PSEN in используются для контроля положения подвижных компонентов.

Типовые конфигурации

1) PSENenco + PSSuniversal/PNOZ/PSSu module + SSI/HTL кабель для безопасного контроля положения в пресс‑станции. 2) PSENmag + PNOZmulti + PDP67 для распределенного ввода/диагностики. 3) PSENrd1.x + PSEN rd1.x I/O PN для интеграции зонового контроля в Profinet.

Подбор и поставка

Ключ к выбору — требуемый PL/SIL, тип сигнала (SSI/HTL/OSS D/analog), условия окружающей среды и совместимость с приводной частью. НТП «Индустриальные системы» предоставляет аксессуары (кабели, разъемы, монтажные наборы), полные документы и поддержку по выбору; наличие и сроки поставки согласуются под проект — обычно оперативно со складов.

Инженеры НТП «Индустриальные системы» помогут купить или заказать энкодеры и датчики обратной связи Pilz, подготовить спецификацию и поставить комплект в течение 1–2 рабочих дней при типичных позициях на складе (5000+ позиций); доставка по России и помощь в выборе серии входят в сервис.
