Энкодеры и датчики обратной связи Schneider Electric — каталог НТП «Индустриальные системы»

Schneider Electric ранее предлагал серию OsiSense XCC — оптические инкрементальные и абсолютные (одно- и многооборотные) энкодеры в корпусах Ø40–90 мм, разрешение ~100–8192 точек, интерфейсы SSI/CANopen/RS‑422/Fieldbus; часть позиций снята с производства, НТП «Индустриальные системы» помогает с поставками и остатками в Москве, Россия.

Серии и модельный ряд

Schneider сегментировал семейство по типу считывания, по механическому исполнению и по интерфейсам: инкрементальные для простого позиционирования, абсолютные одно- и многооборотные для восстановления позиции и сетевые/fieldbus‑варианты для интеграции с ПЛК/шинами.

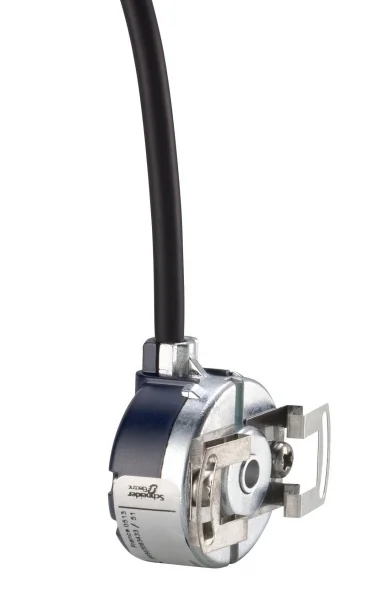

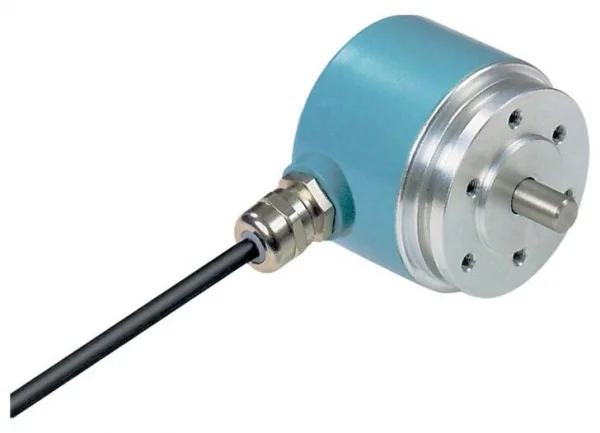

• OsiSense XCC — инкрементальные (Ø58/Ø40/Ø90 мм) с разрешением от ~100 до нескольких тысяч точек; для подсчета импульсов и скорости, выходы RS‑422/push‑pull.

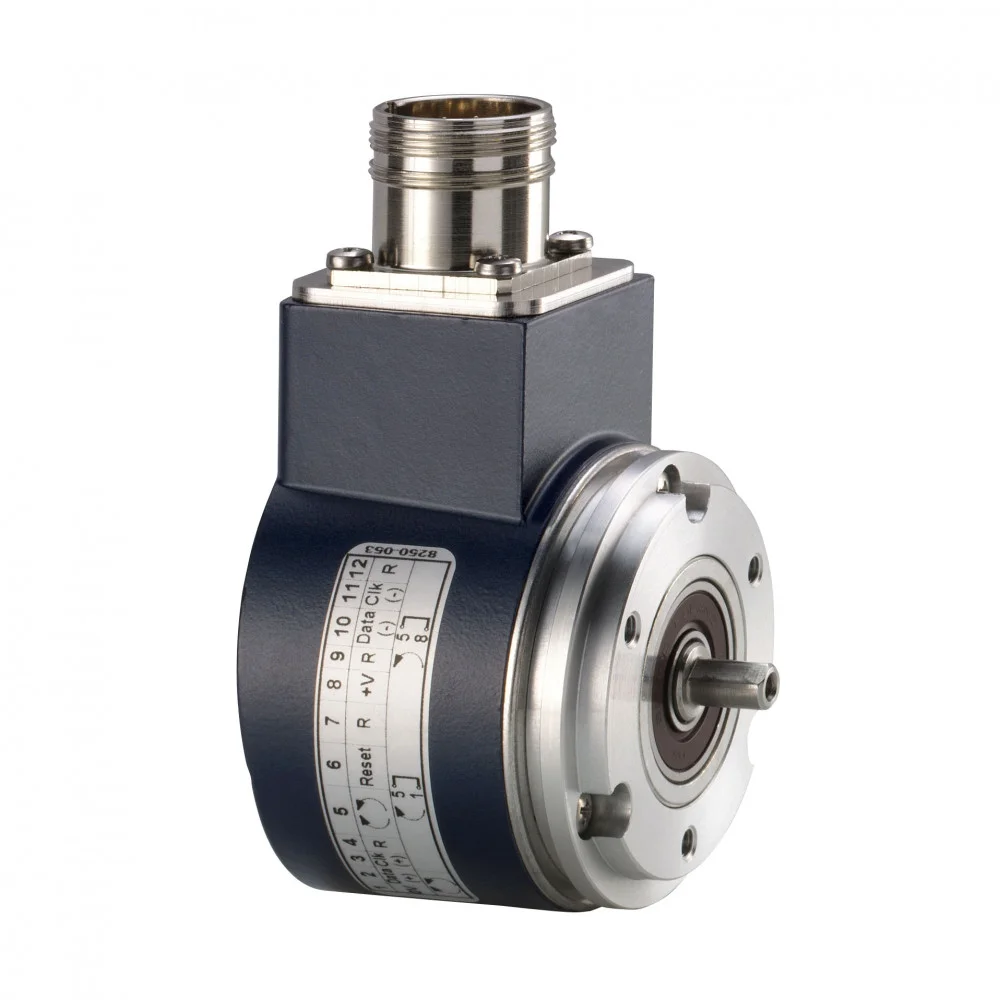

• OsiSense XCC — абсолютные однооборотные (Ø58) с разрешением до ~4096 точек; используются там, где нужна стартовая позиция без гоминга.

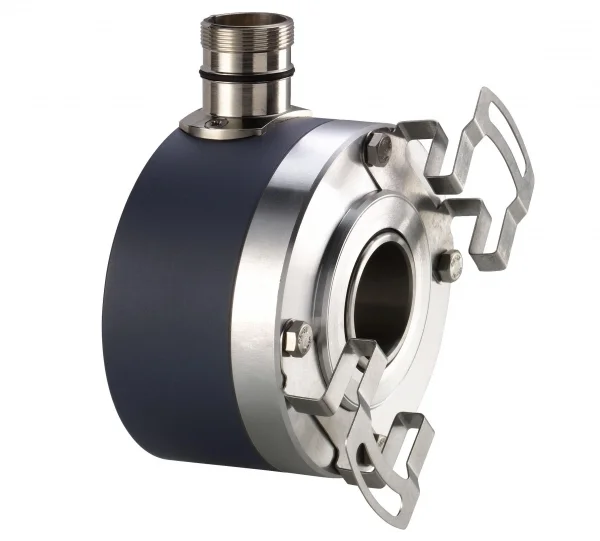

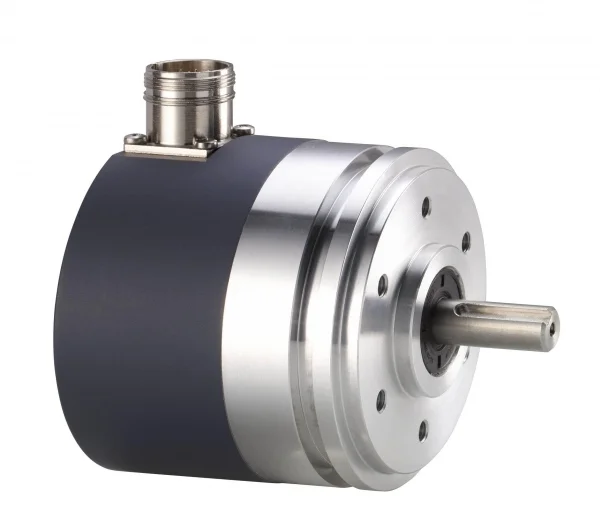

• OsiSense XCC — абсолютные многооборотные (Ø58/Ø65/Ø90) до нескольких тысяч оборотов; подходят для многооборотных валов и приводов с контролем положения.

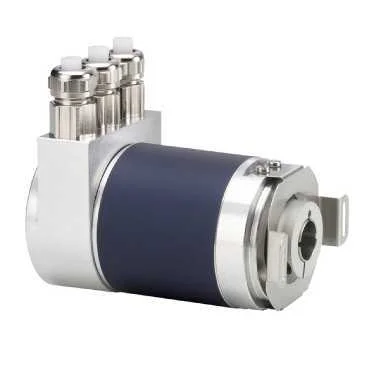

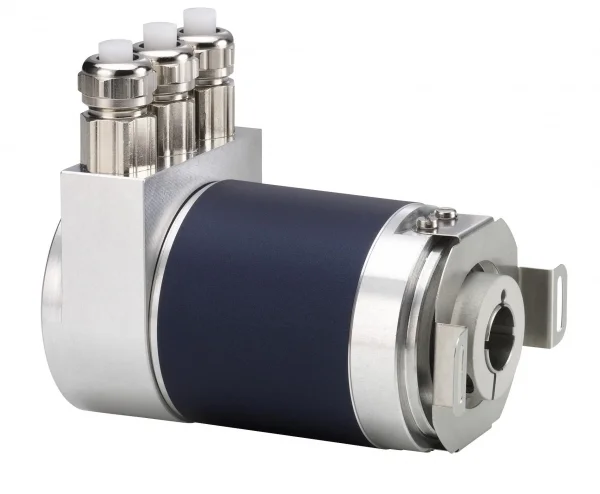

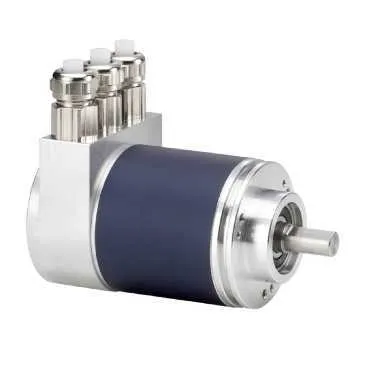

• Fieldbus/Networked XCC — версии с интерфейсами CANopen и PROFIBUS для прямой интеграции в сеть автоматизации.
• Промышленные/пищевые исполнения — корпуса из 316L, степени защиты IP68/IP69K и санитарные исполнения для моющих сред.

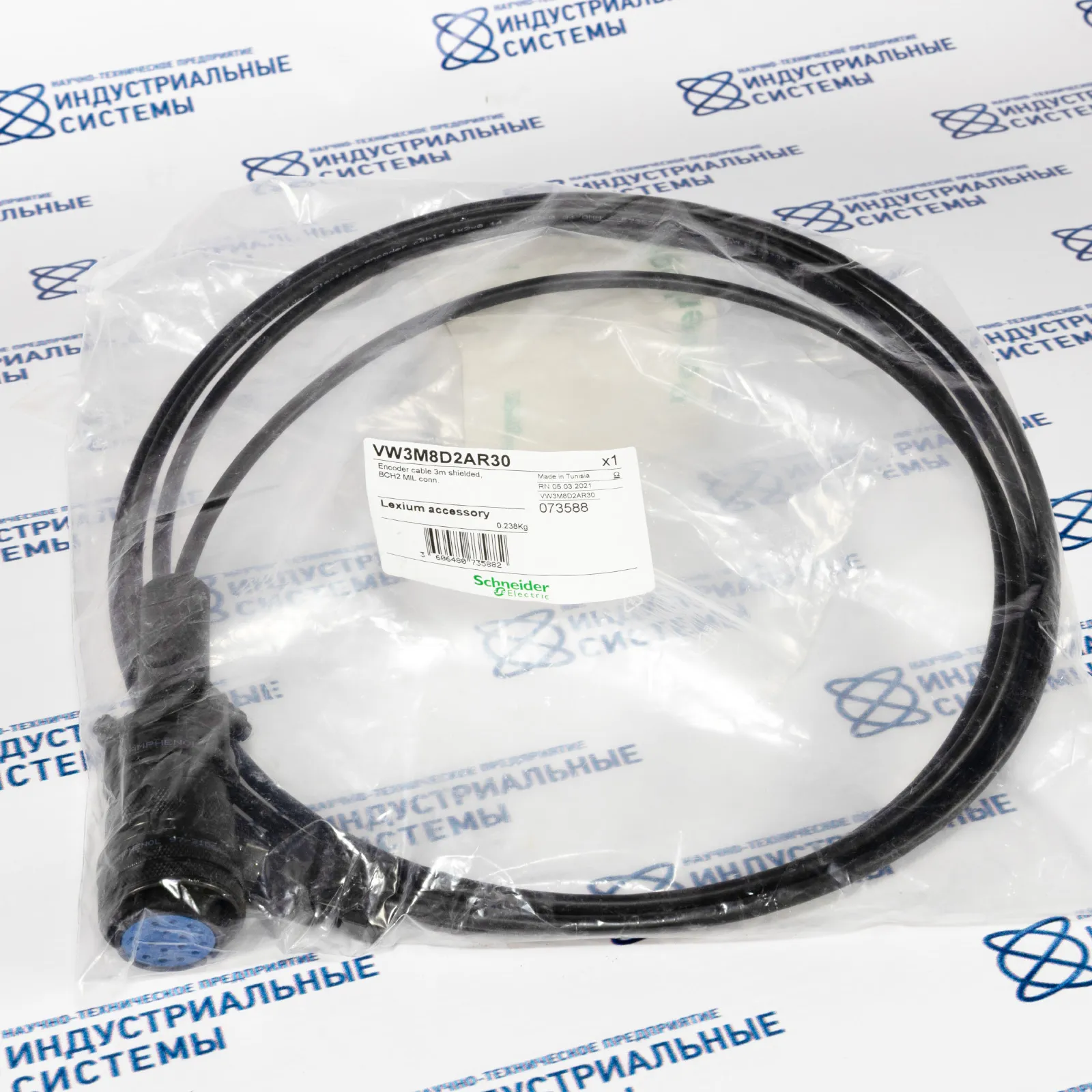

Критерии выбора: требуемое разрешение и число оборотов, интерфейс (SSI/CANopen/RS‑422/Profibus), механическое исполнение (сплошной/полый вал, материал корпуса) и класс защиты; аксессуары (кабели M23, фланцы, подшипниковые опоры) взаимозаменяемы внутри XCC‑семейства по типоразмеру.

Технические характеристики

Типы: инкрементальные и абсолютные (single‑turn и multi‑turn). Разрешение: порядка 100–8192 точек на оборот для оптических инкрементальных и до 25 бит/SSI у абсолютных; количество оборотов у многооборотных — сотни/тысячи (зависит от модели). Питание 5…30 V DC, выходы: RS‑422 (дифференциальный), push‑pull, PNP/ NPN, SSI, CANopen, PROFIBUS; макс. скорость до нескольких тыс. об/мин; температуры эксплуатации типично −20…+85 °C; корпуса — ZAMAK или нерж. 316L; классы защиты до IP68/IP69K; соответствие IEC/EN по электромагнитной и механической части.

Особенности и преимущества

Фактические отличия XCC: оптическое дифференциальное считывание для устойчивости к загрязнениям, варианты корпусных материалов (ориентация на пищевую индустрию), широкий набор интерфейсов для прямого подключения к приводам и ПЛК, готовые полые/сплошные валы и промышленные разъемы M23; при этом серия зафиксирована производителем как снятая с коммерческой продажи, что влияет на доступность новых позиций и гарантии.

Применение

Отрасли: машинная репликация и упаковка, конвейеры и AGV, приводные станции и ЧПУ, лифтовое и подъемное оборудование, пищевые и фармпроизводства, робототехника и измерительные стенды. Примеры: в упаковке инкрементальный XCC (Ø58, 360–5000 имп/об) дает точный учет длины и скорости; в приводах автоматизации многооборотный XCC (4096 точек/8192 оборота или SSI 25‑bit) обеспечивает возврат позиции после отключения питания; для мойки CIP выбирают версии 316L с IP69K.

Типовые конфигурации

Примеры: (1) Инкрементальный XCC Ø58 + кабель M23 + подшипниковая опора для конвейера; (2) Многооборотный абсолютный XCC + CANopen/SSI для сервосистемы с контролем положения; (3) Нерж. IP69K XCC для насосных узлов в пищевой отрасли. Комплекты включают фланцы, уплотнения и кабели.

Подбор и поставка

При подборе ориентируйтесь на: нужную разрешающую способность и количество оборотов, интерфейс/протокол, механические допуски на вал и условия среды. НТП «Индустриальные системы» обеспечивает наличие аксессуаров и документации, но из‑за окончания коммерческой продажи XCC возможна ограниченная доступность и альтернативы от партнеров (Schneider указывает на заменители от BEI Sensors). Документы и поддержку по старым артикулам предоставляет производитель/дистрибьюторы; сроки поставки по остаткам — обычно 1–7 рабочих дней в России, при необходимости — индивидуальный поиск заменителей.

Свяжитесь с инженерами НТП «Индустриальные системы» — поможем подобрать, купить или заказать энкодеры и датчики обратной связи Schneider Electric по остаткам и альтернативам; комплектацию подготовим и вышлем по России, обычно за 1–2 рабочих дня; склад 5000+ позиций и техническая поддержка по интеграции.
