Индикаторы Chint — каталог НТП «Индустриальные системы»

Chint выпускает приборы визуальной индикации для щитовой и панельной автоматики: от компактных модульных индикаторов до цифровых панельных дисплеев. Ключевые серии — ND9 для DIN/модулей, ND16 для 22 мм щитовой арматуры и ND3 с цифровым отображением параметров; рабочие напряжения охватывают низковольтные диапазоны. НТП «Индустриальные системы» поставляет и поддерживает ассортимент в Москве и по России.

Серии и модельный ряд

• ND3 — цифровые индикаторы: измерение/отображение U/I/Hz/°C, питание AC50–500 В, входы 0–100 A, монтаж в отверстие Ø22 мм; подходят для технологических щитов с необходимостью числового контроля.

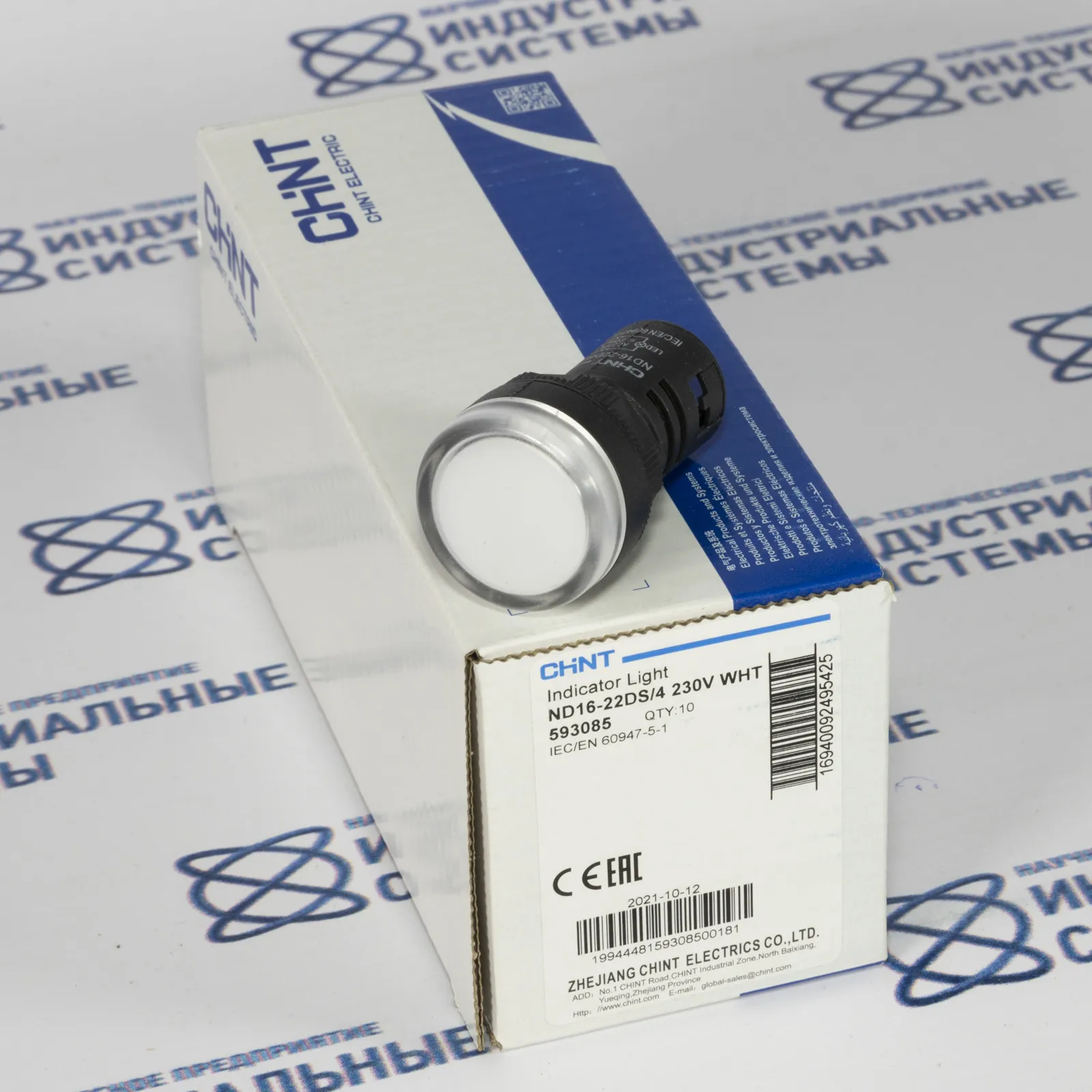

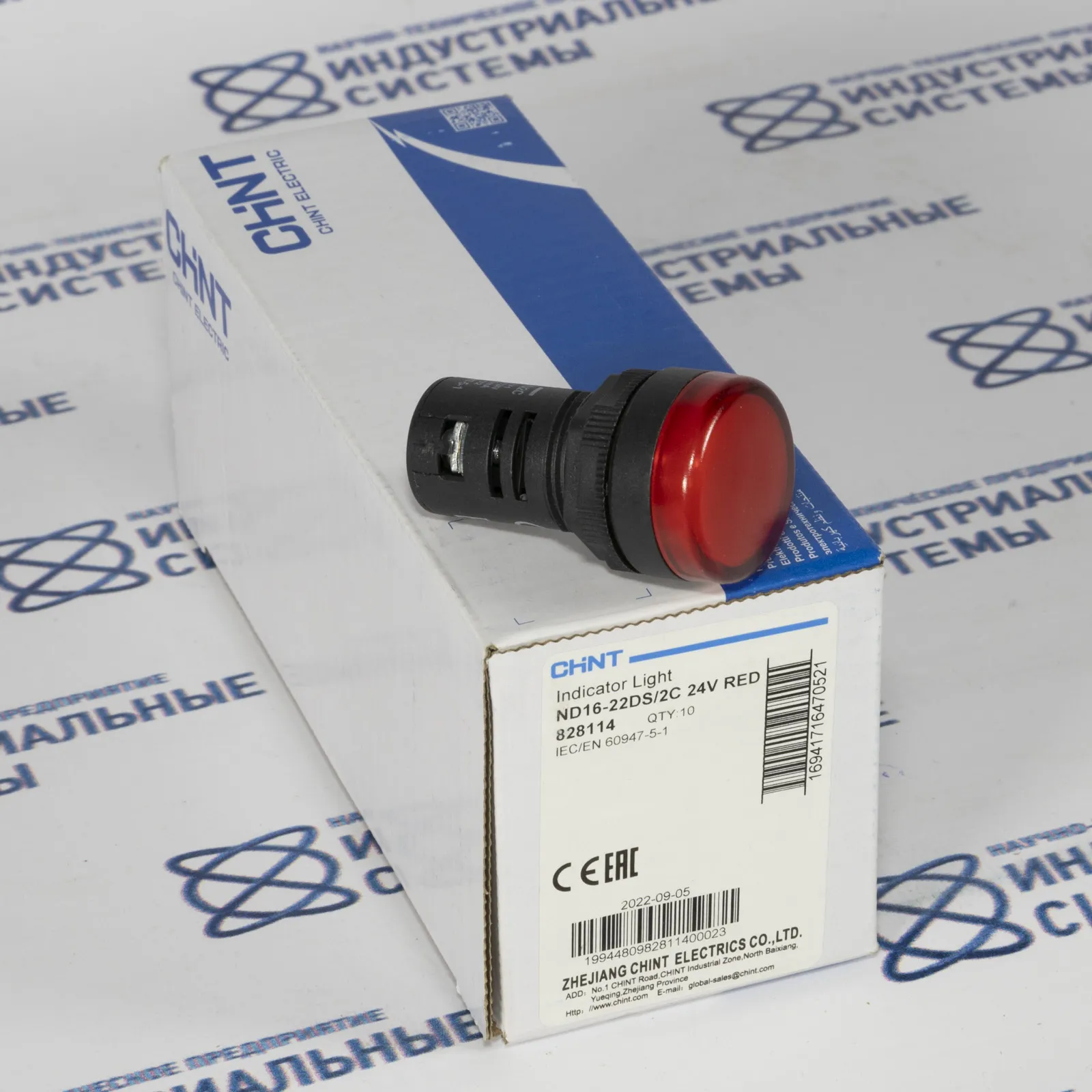

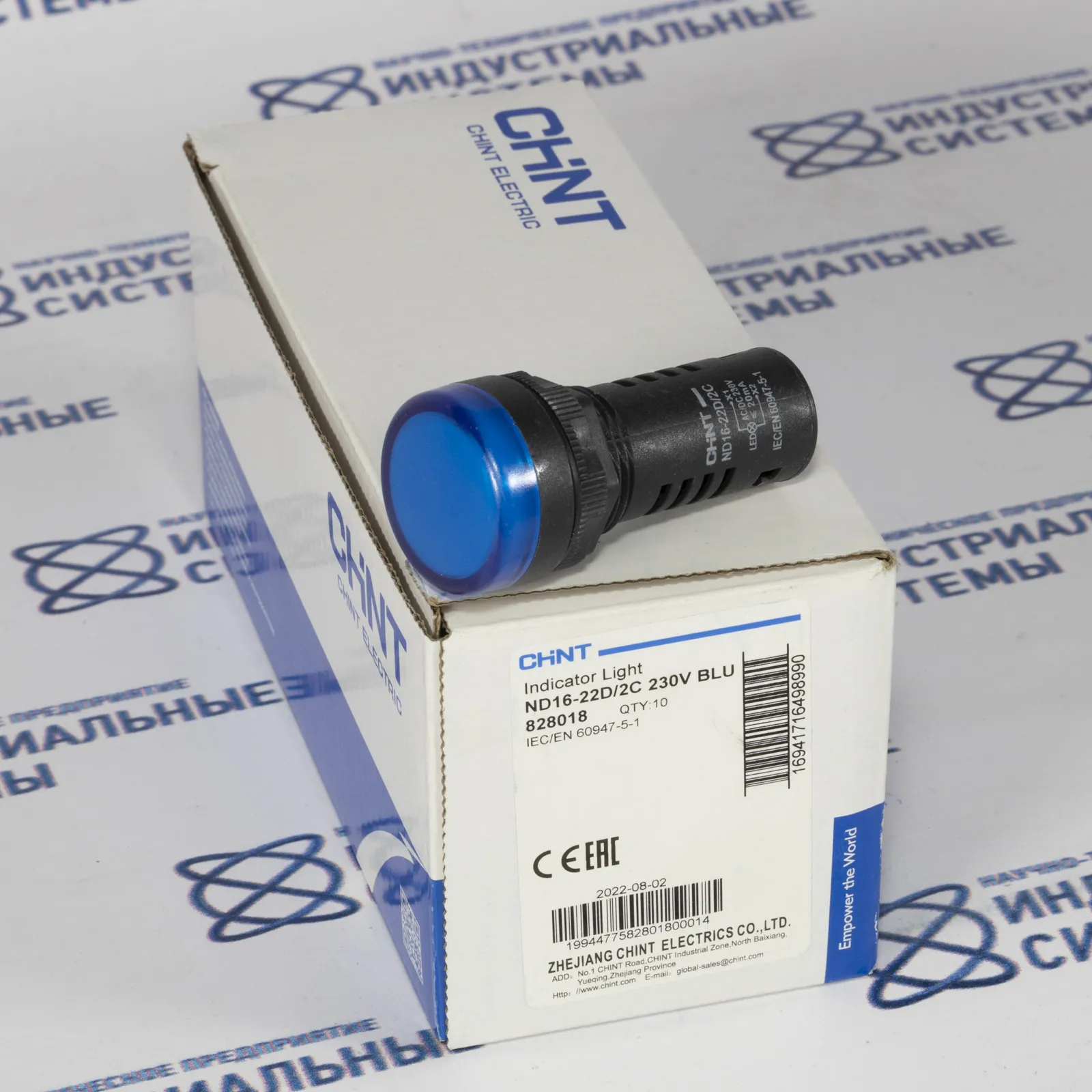

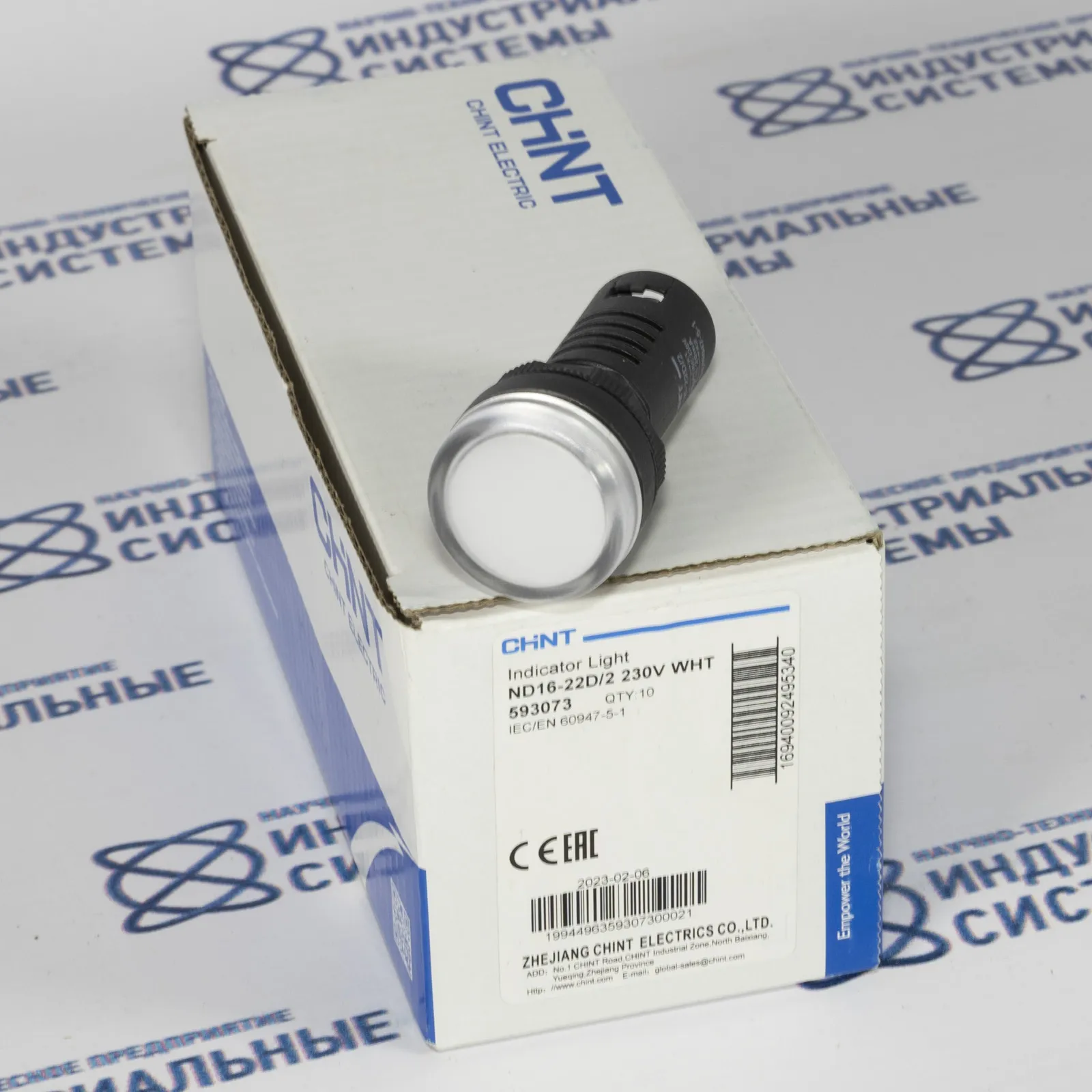

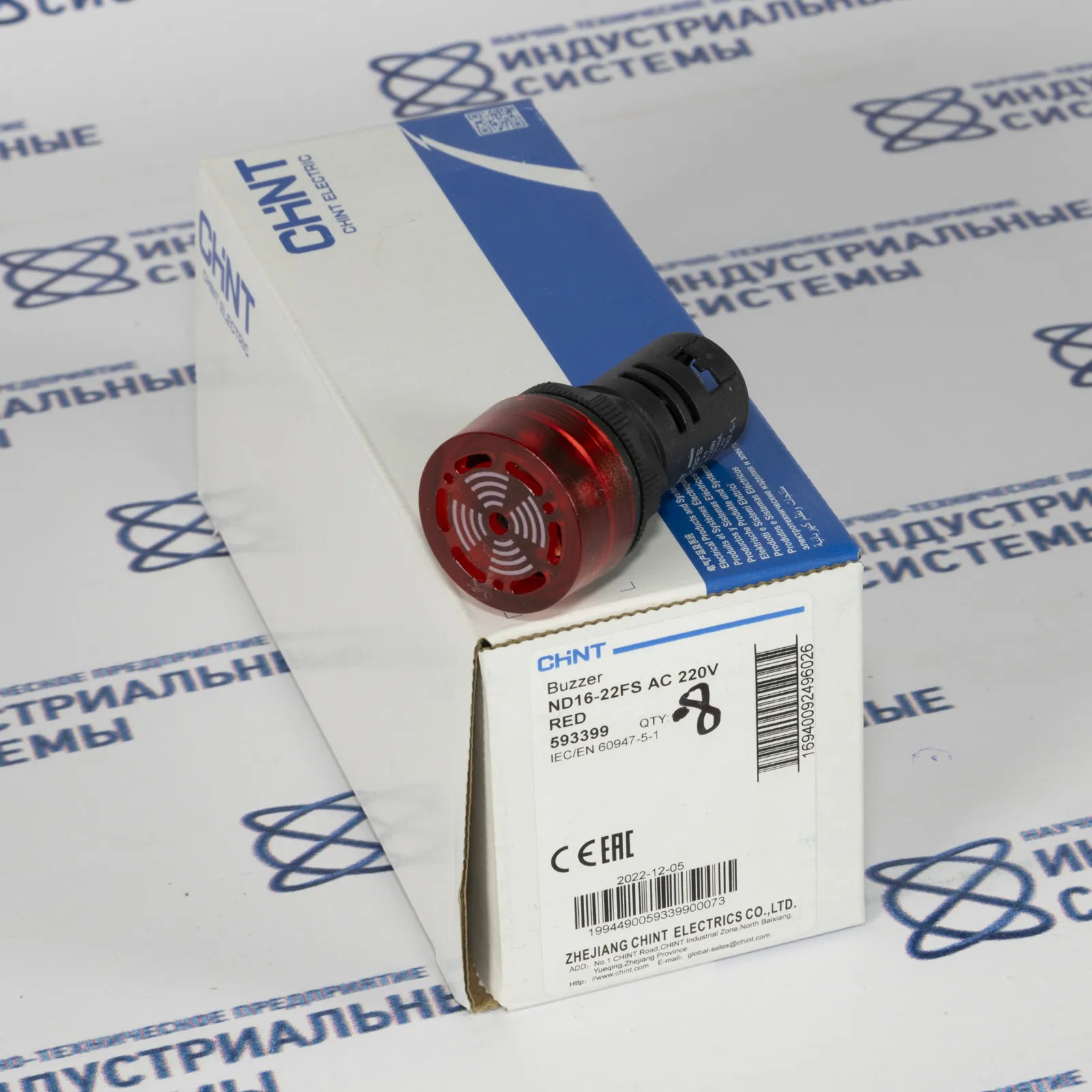

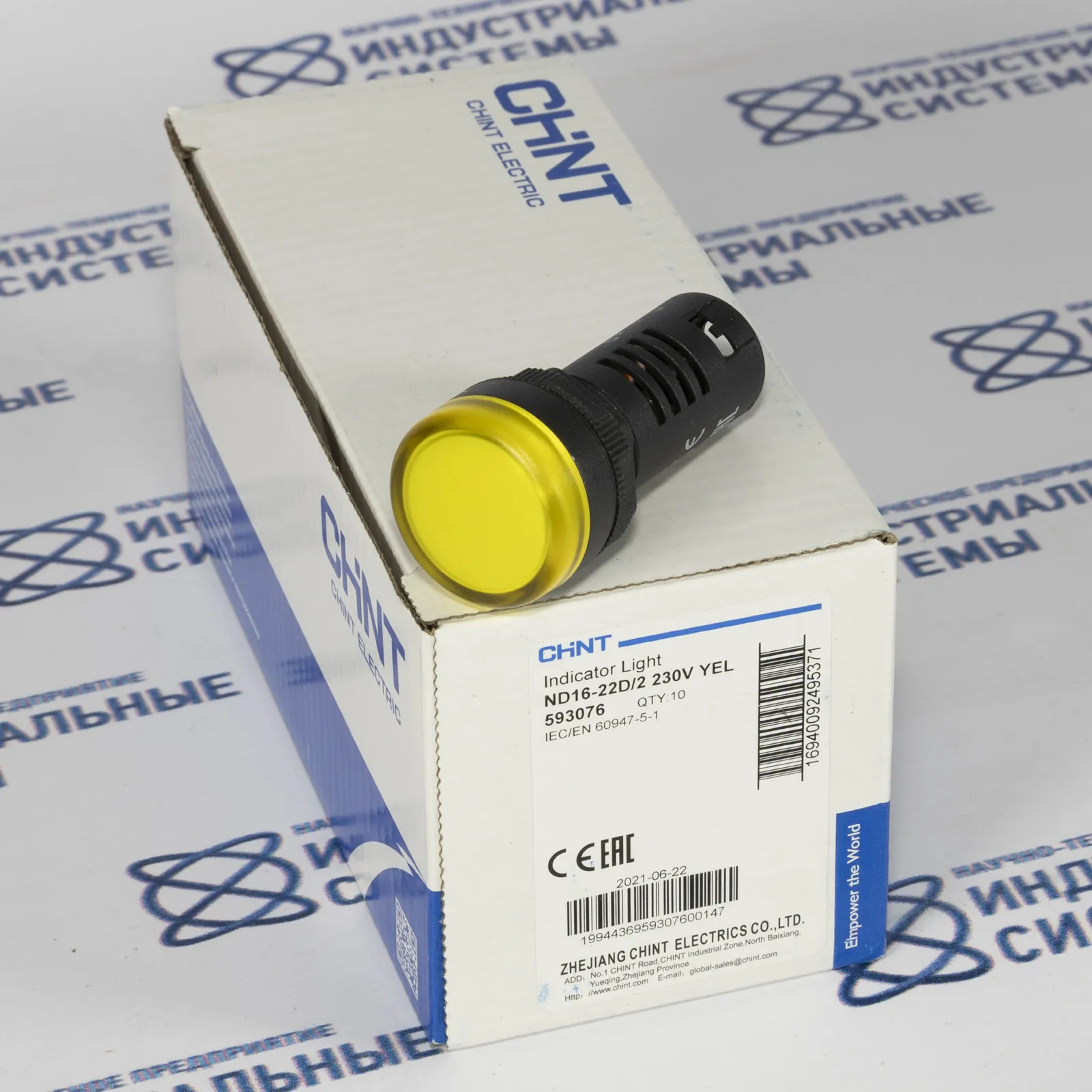

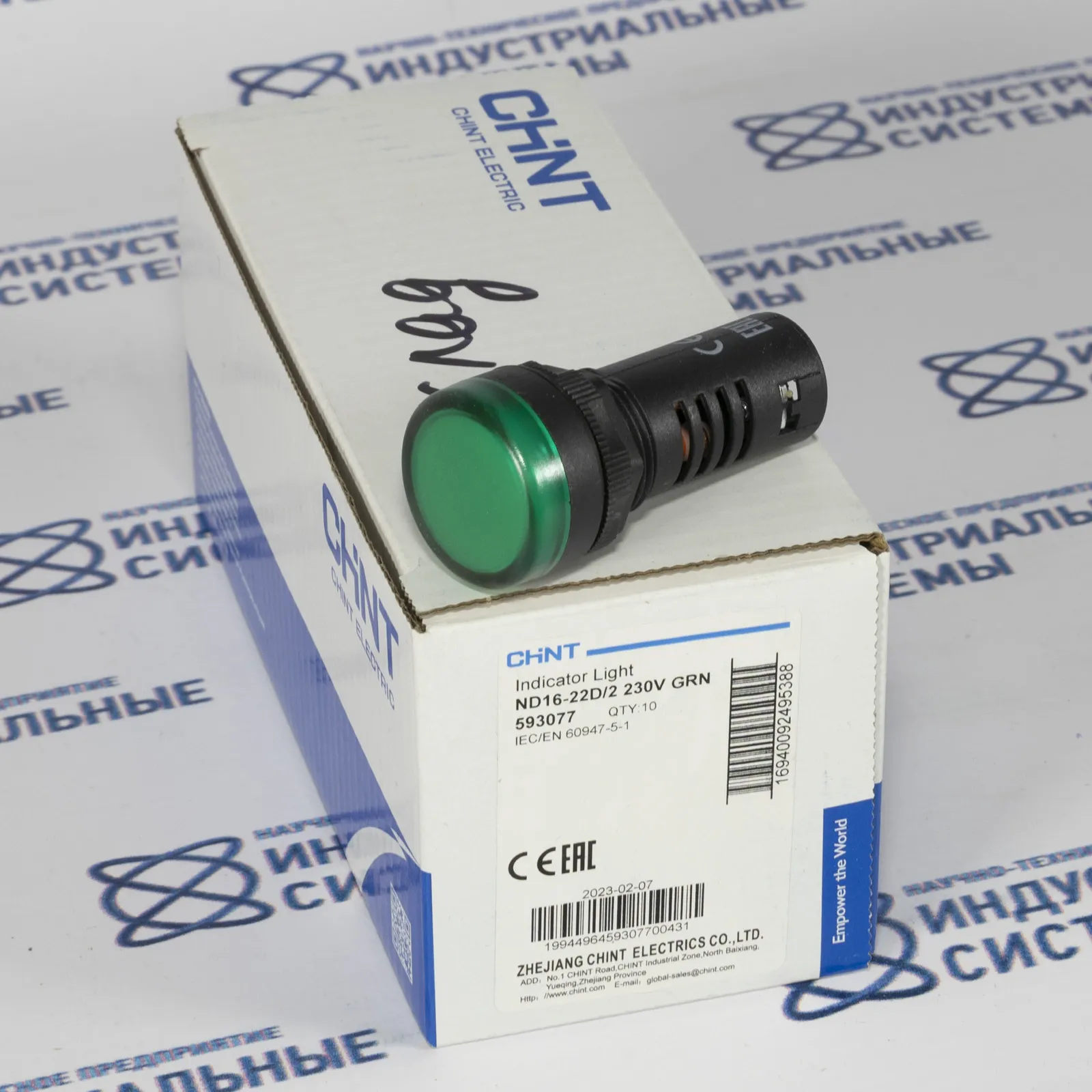

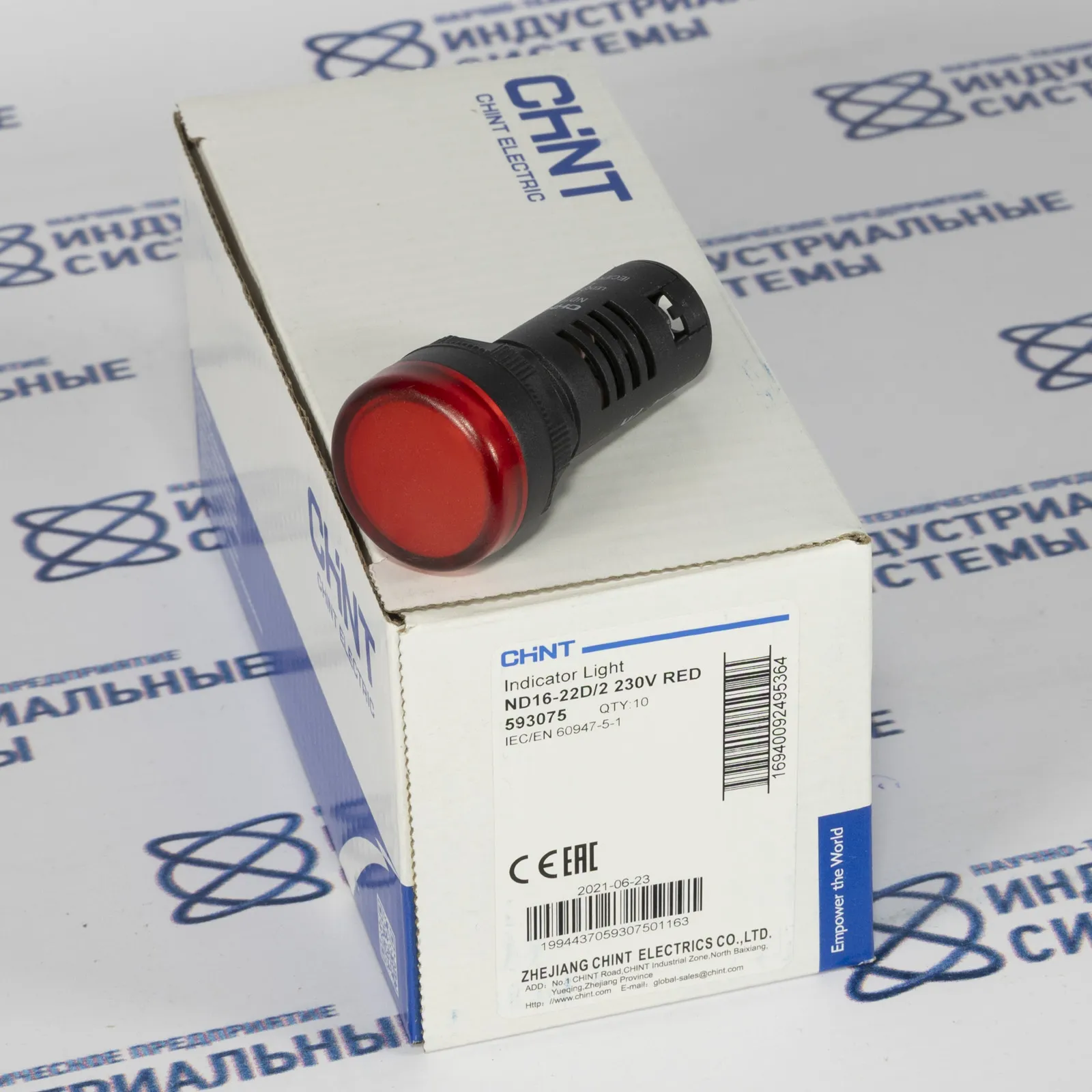

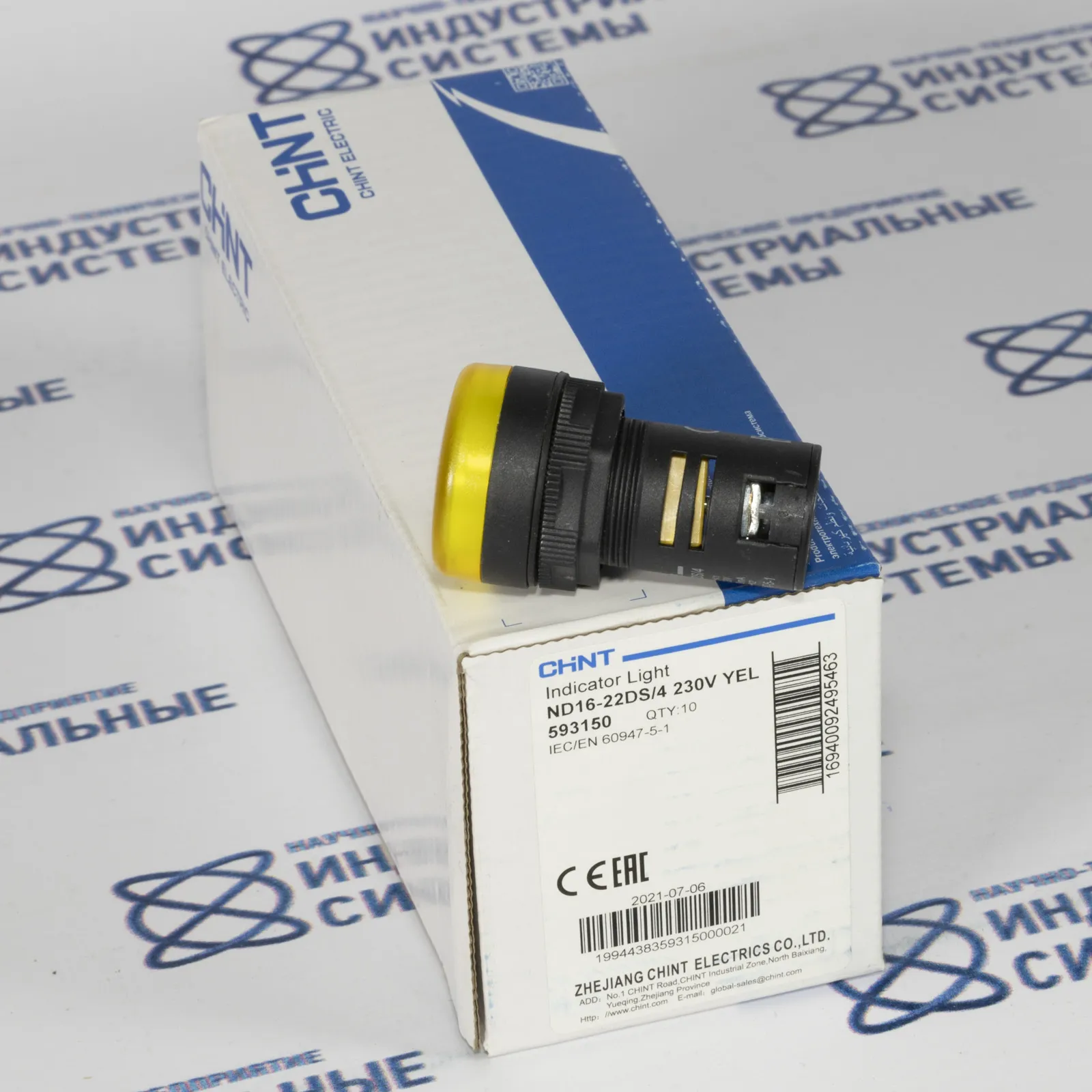

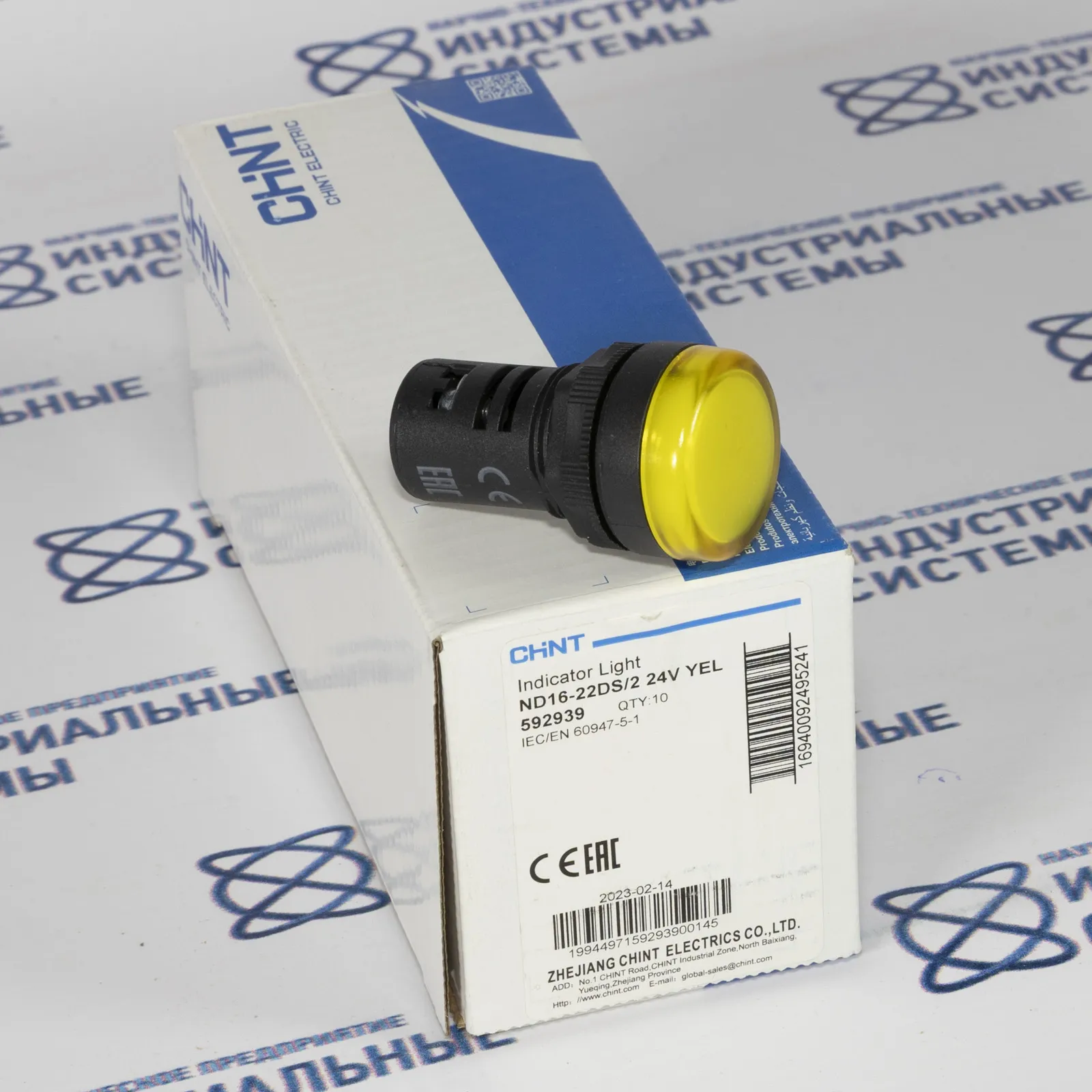

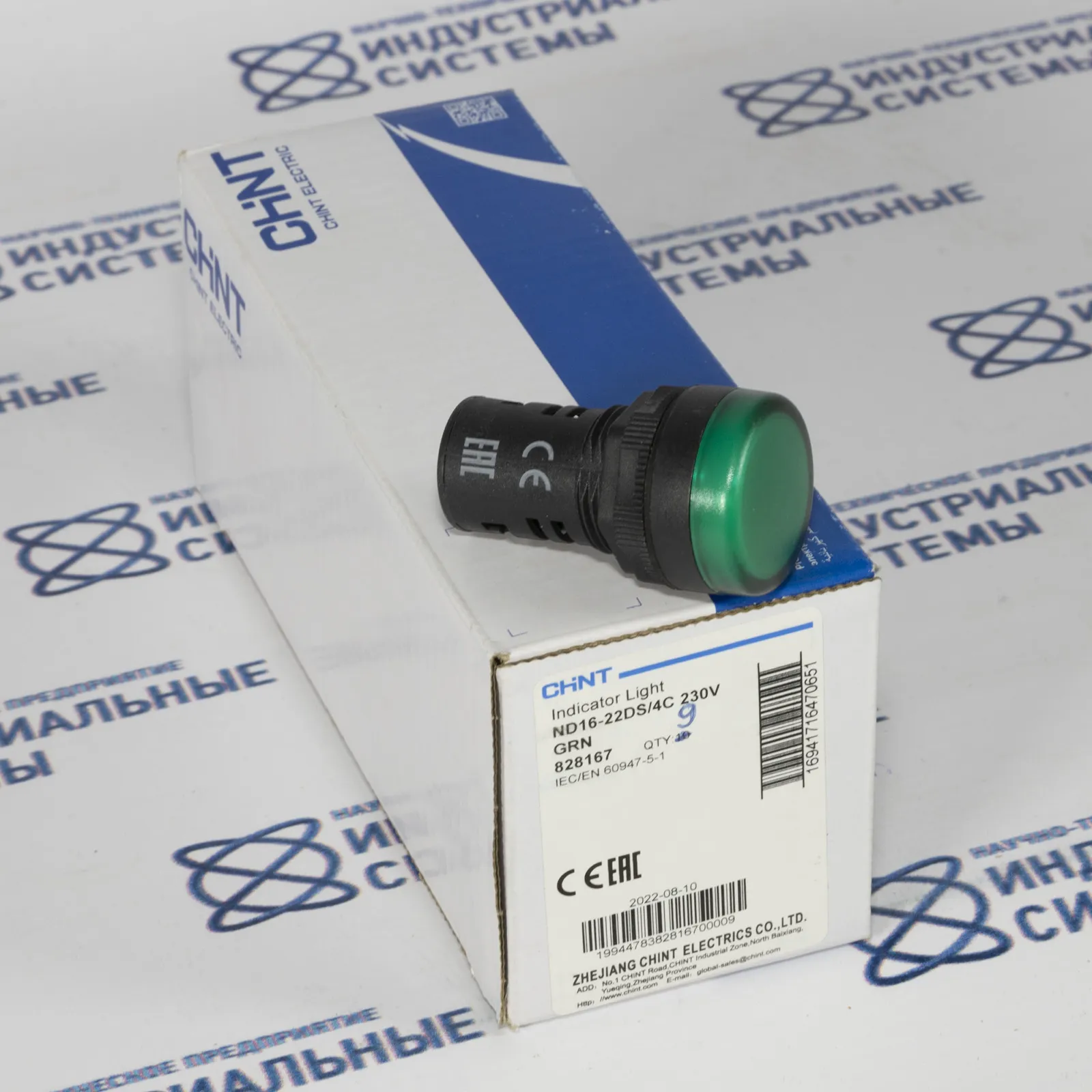

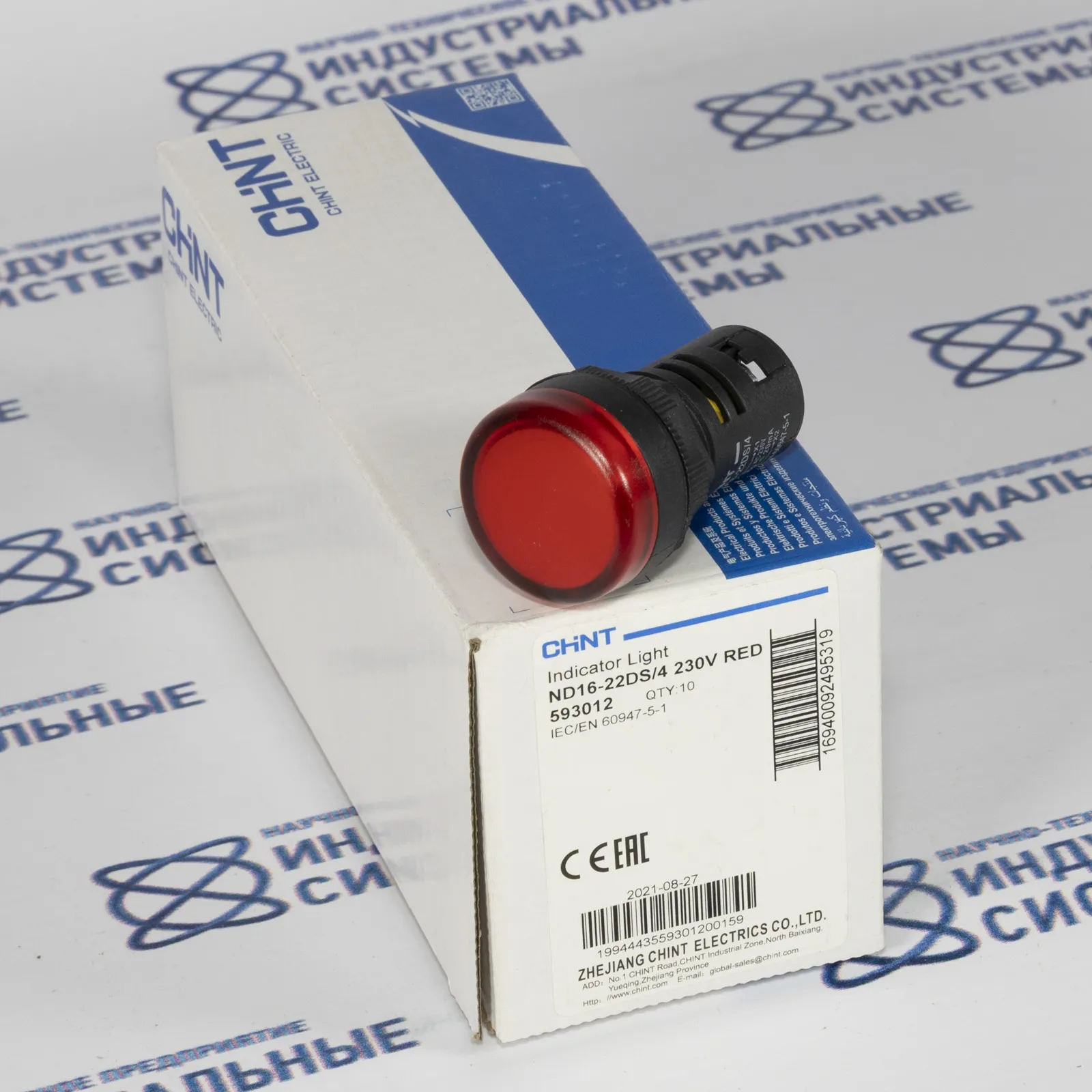

• ND16 — щитовые световые индикаторы 22 мм: питание AC/DC 6–400 В (варианты до 400 В), IP40/IP65 исполнения, светодиодные цвета и звуковые версии; для общих сигнализаций в панелях и уличных шкафах.

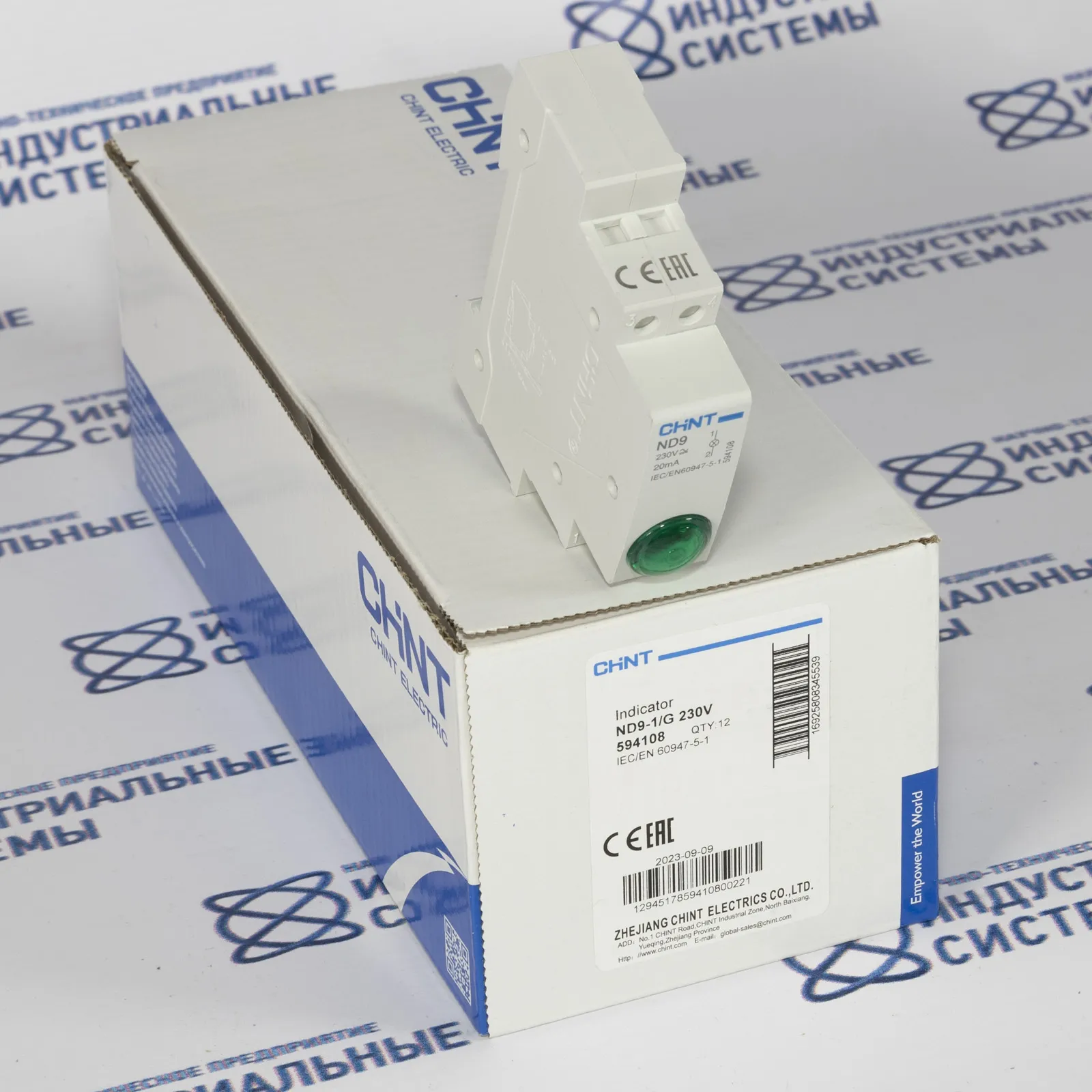

• ND9 — модульные DIN-индикаторы: 230 В AC, монтаж на TH35, IP20, потребление ≤20 мА; используются в распределительных шкафах и модульных панелях управления.

Выбор между сериями определяется задачей: цифровое измерение и контроль — ND3, стандартная индикаторная лампа с защитой и высокими напряжениями — ND16, компактная модульная индикация в рядовых щитах — ND9. Аксессуары (клеммные адаптеры, уплотнители IP65 для ND16) совместимы внутри серий.

Технические характеристики

Типовые параметры: ND3 — измерение напряжения AC50–500 В, ток 0–100 A, частота 50/60 Hz, температура −20…+199 °C, рабочий ток индикатора ≤50 mA, степень защиты головы IP50–IP53. ND16 — рабочее напряжение 6–400 В AC/DC, ток индикатора ≤20 mA, срок службы светодиодов ≥30 000 ч, исполнения IP40/IP65. ND9 — номинал 230 В AC, IP20, эксплуатация −5…+40 °C, монтаж на DIN-рейку; все серии соответствуют IEC/EN 60947‑5‑1. Эти параметры важны при выборе по категории применения (AC‑3/AC‑4 для двигателей тут неприменимо — это индикаторы).

Особенности и преимущества

Факты, не маркетинг: Chint предлагает цифровую индикацию с универсальными входами (ND3), стандартные 22 мм индикаторы с уплотнением для внешних щитов (ND16) и модульные решения для серийного монтажа (ND9). Конструктивно — унификация отверстия Ø22 мм для панельных моделей и совместимость по габаритам с европейским стандартом модульного монтажа; упрощенная замена и клеммирование ускоряют сервис. Документация доступна в центре загрузок производителя.

Применение

Отрасли: энергетика, водоснабжение, HVAC, машиностроение, пищевые линии, малые подстанции и коммерческие здания. В энергетике ND3 с входом 0–100 A показывает ток генератора на щите; в водоснабжении ND16 IP65 сигнализирует о состоянии насосной станции при 230–400 В; в распределительных щитах зданий ND9 на DIN‑рейке дает моментальную световую индикацию фаз и состояния автоматов. Для частых визуальных проверок и уличных шкафов выбирают ND16 с уплотнением, для цифровой диагностики — ND3.

Типовые конфигурации

Примеры: панель оператора — ND3 (измерение тока) + предохранительный индикатор ND16 IP65; щит этажный — ND9 модульные индикаторы с клеммной колодкой; шкаф насосной станции — ND16 (230 В) с дополнительным зуммером. В комплект обычно входят уплотнители и клеммные адаптеры для быстрой установки.

Подбор и поставка

Критерии выбора: требуемые входы (аналоговые/фазные), степень защиты, монтаж (панель Ø22 мм или DIN‑модуль), рабочее напряжение и совместимость с существующей арматурой. НТП «Индустриальные системы» обеспечивает наличие аксессуаров и запасных частей, предоставляет технические данные и сертификаты, сроки поставки в РФ — обычно 1–2 рабочих дня со склада в Москве при наличии на стоке. Документация доступна по запросу у инженеров компании.

Связаться с инженерами НТП «Индустриальные системы» можно для подбора и заказа — ответ в течение 4 часов; склад 5000+ позиций, купить/заказать индикаторы Chint для Москвы и по России; помощь в выборе серии и комплектации, доставка и сервисное сопровождение.
