Клапаны Systeme Electric — каталог НТП «Индустриальные системы»

Systeme Electric поставляет в сегменте клапанов серию SystemeBMSAct для ОВКВ: резьбовые VGT и фланцевые VGF с двух- и трехходовыми седельными корпусами, электромеханическими приводами VGTA/VGFA и диапазонами от малых DN15 до крупных DN300 (Kvs ≈4–1200 м³/ч), рабочие температуры до +130 °C. НТП «Индустриальные системы» осуществляет поставки и поддержку в Москве и по России.

Серии и модельный ряд

Systeme Electric сегментирует клапаны по присоединению и области применения: компактные резьбовые для кондиционирования, фланцевые для отопления и крупные смесительные элементы для магистралей; отдельно — приводы по усилию и режиму управления.

• VGT — резьбовые регулирующие клапаны, DN15 и выше, PN16, для систем кондиционирования; корпус латунь, ход штока 15–20 мм, управление от VGTA (500–1000 Н), линейная характеристика.

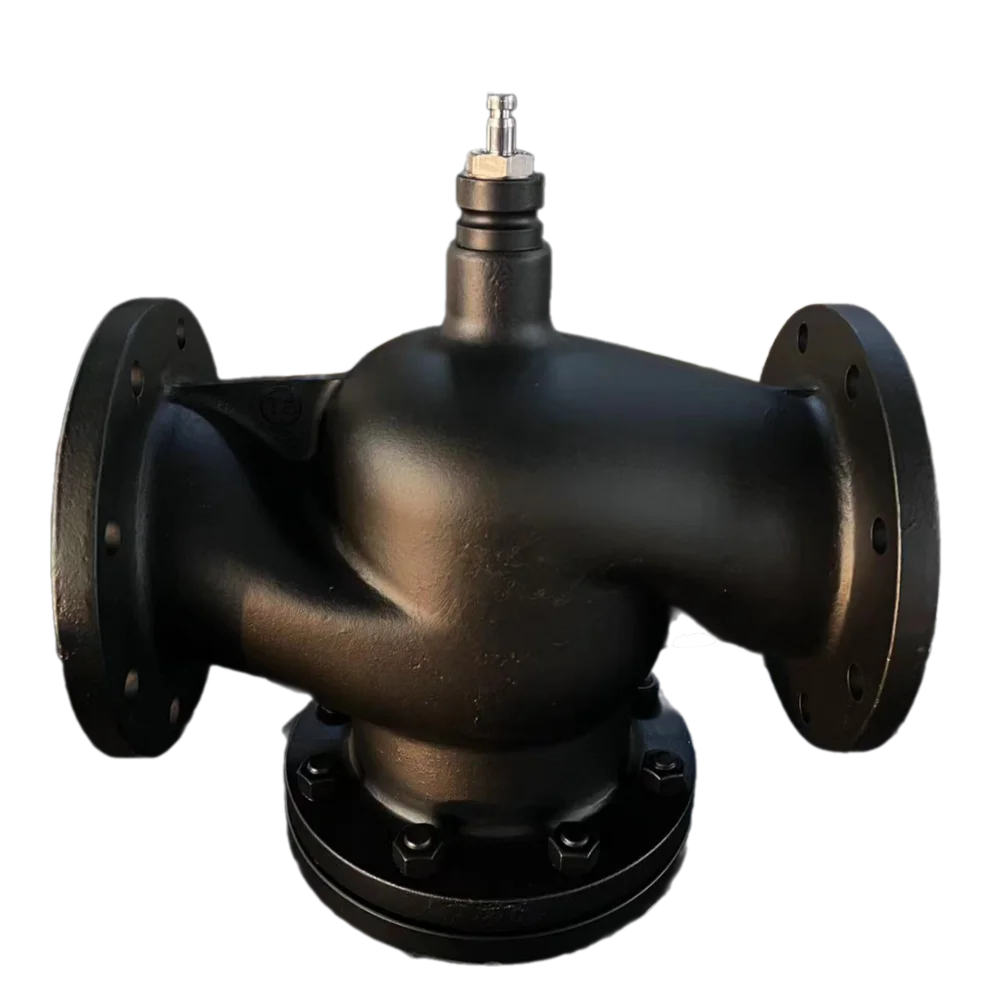

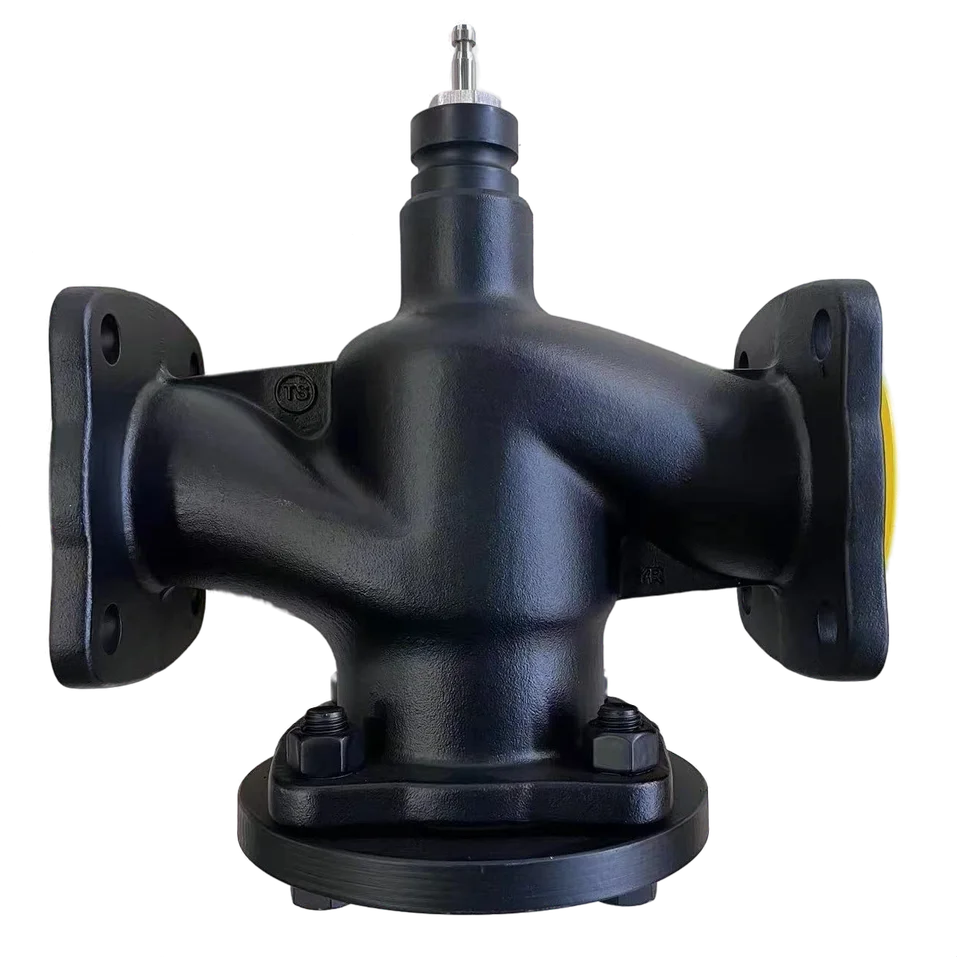

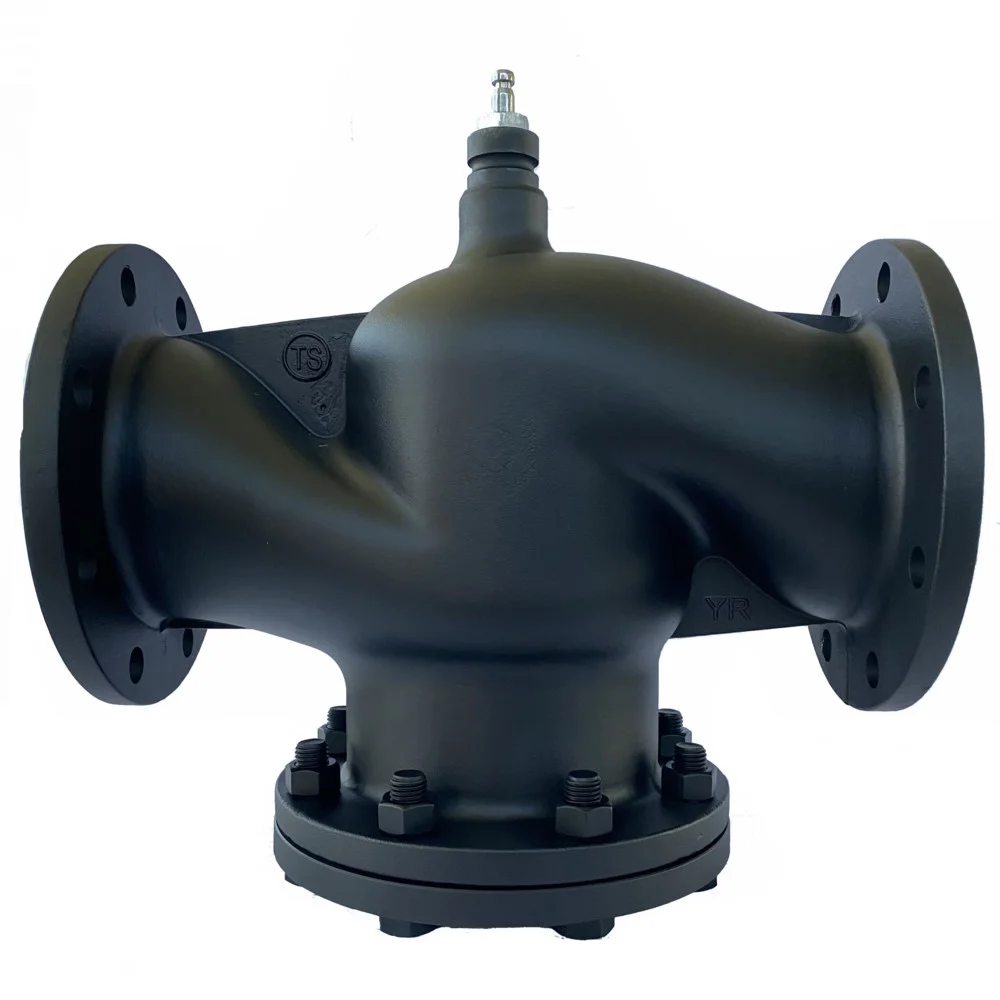

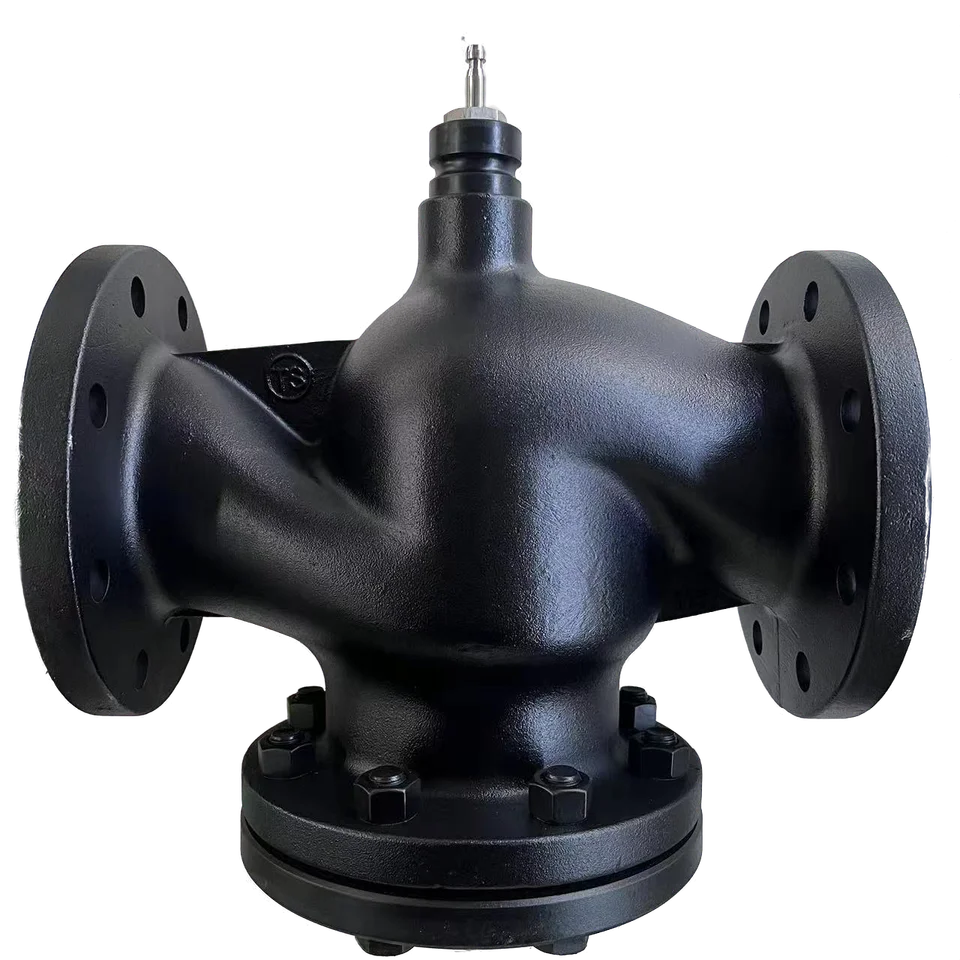

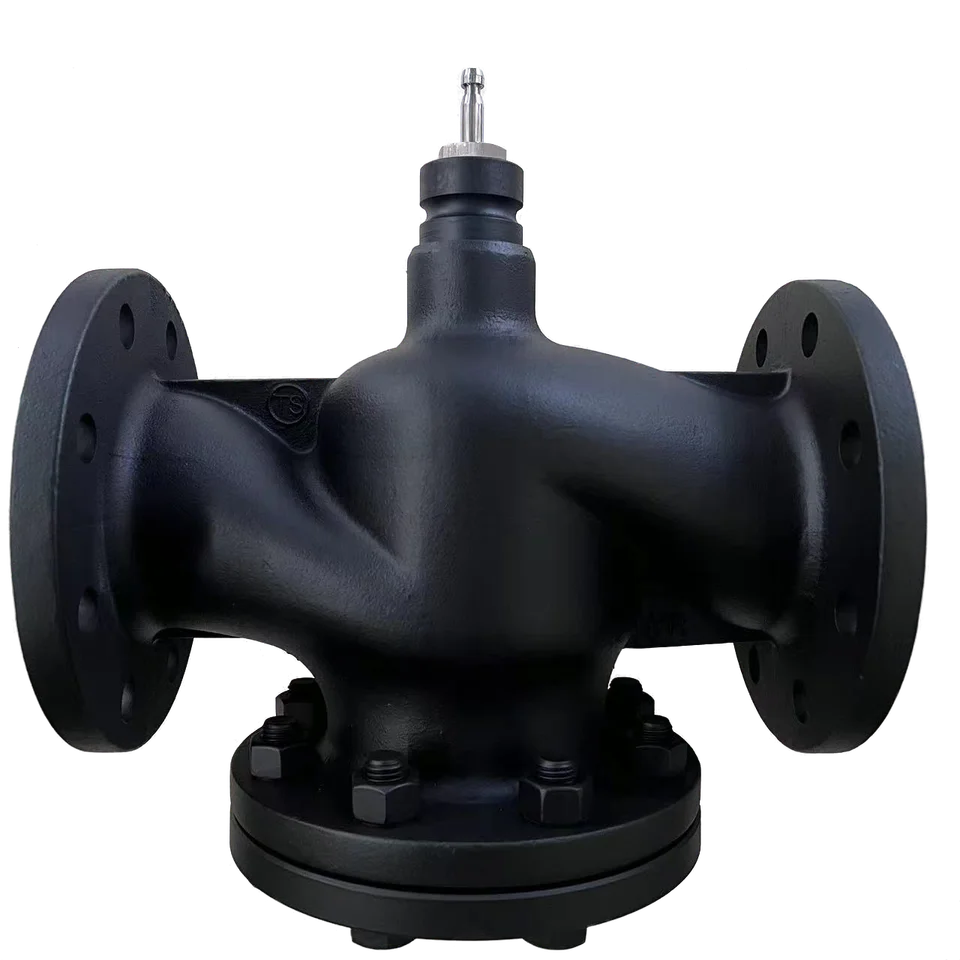

• VGF — фланцевые регулирующие клапаны, DN50–DN300 (и выше в ряде исполнений), PN16/PN25, для систем отопления; корпус чугун/латунь, ходы до 60 мм, совместимы с приводами VGFA (1 000–10 000 Н).
• VGTA — электромеханические приводы для резьбовых VGT, 24 В/230 В, 3‑поз. или аналог 0–10 В/4–20 мА, IP54, усилие 500–1 000 Н; опции концевых выключателей/обратной связи.
• VGFA — приводы для фланцевых VGF, 1 000–10 000 Н, 3‑поз./пропорциональное управление, IP54, версии 24 В и 230 В, возможна ручная разблокировка и защита от перегрузки.
• DA/DASR (сопутствующие) — приводы воздушных заслонок и приводы с пружинным возвратом для вентиляции; используются в связке с системой BMS.

Критерии выбора — размер условного прохода и Kvs, максимальная температура/состав теплоносителя, требуемое усилие привода и тип сигнала управления; аксессуары приводов (концевики, обратная связь) совместимы внутри серии SystemeBMSAct.

Технические характеристики

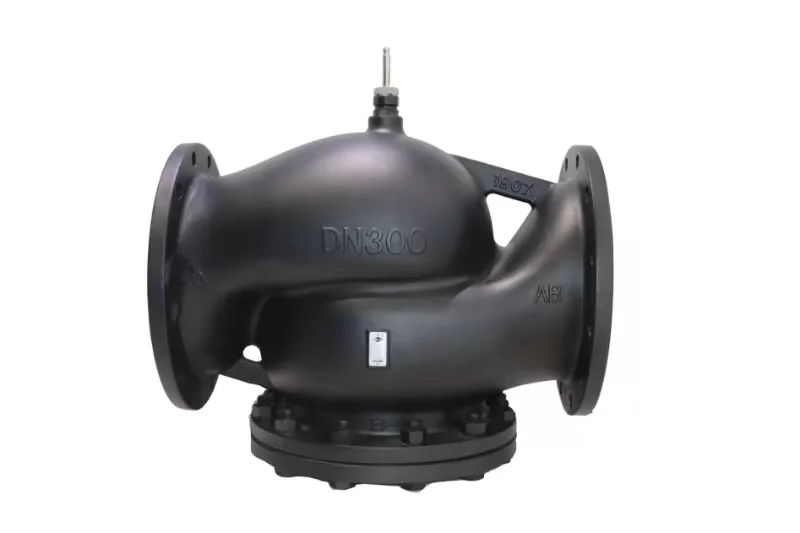

Типовые параметры: классы давления PN16 (в ряде исполнений PN25 для фланцевых), диапазон диаметров от DN15 до DN300 (примеры DN15 — VGTC015, DN300 — VGFM300), пропускные способности ≈4–1200 м³/ч, ходы штока 15–60 мм в зависимости от типоразмера. Приводы: усилие 500–10 000 Н, сигналы: 3‑позиционный, 0–10 В / 4–20 мА; степень защиты приводов IP54, рабочие температуры среды для VGF до +130 °C, для VGT типично до +95…+80 °C. Нормативы: декларации/сертификаты ЕАЭС доступны в документации производителя.

Особенности и преимущества

Systeme Electric перенес решения Schneider-предыдущего поколения в серию SystemeBMSAct: конструкция седельного клапана с проверенной гидродинамикой, унификация приводов под диапазон усилий, ремонтопригодные узлы и наличие документации (руководства, каталоги). Приводы реализованы с защитой от перегрузки, ручным управлением и опциями обратной связи — это упрощает ввод в эксплуатацию и интеграцию в BMS без переделок трубопровода.

Применение

Отрасли: коммерческая вентиляция и кондиционирование, центральные тепловые пункты и магистрали отопления, ТЦ и офисные здания, ЦОД (охлаждение), ЖКХ и промышленные тепловые узлы, системы смешения и гидравлической балансировки. В отоплении серия VGF (фланец, PN16/PN25) с приводом VGFA 3 000–10 000 Н решает реверсивные смесительные и распределительные узлы до DN300 при T до +130 °C; в сплит-системах и фанкойлах VGT DN15 с VGTA 500 Н обеспечивает точное регулирование при частых циклах; в крупных системах смешения VGF DN300 с ходом 60 мм покрывает Kvs до ~1200 м³/ч.

Типовые конфигурации

Примеры: VGT DN15 + VGTA 500 Н (кондиционирование фанкойлов, 24 В, 0–10 В); VGF DN50–DN150 + VGFA 3 000 Н (отопительные группы, PN16, 230 В, 3‑поз./аналог); VGF DN300 + VGFA 10 000 Н (магистральные смесители, высокие Kvs, пропорциональное управление).

Подбор и поставка

При подборе учитывайте Kvs/Δp, состав и температуру теплоносителя, требуемое усилие привода и протоколы управления. Запчасти, руководства и сертификаты доступны в центре загрузок производителя; НТП «Индустриальные системы» предоставляет документацию, подбор по проекту, оригинальные приводы и сервис. Сроки поставки — стандартно 1–2 рабочих дня со склада в Москве при наличии, поддерживаемая номенклатура и аксессуары.
