Каковы основные преимущества частотного преобразователя Schneider Electric ATV12H018M2 для управления асинхронными электродвигателями?

Частотный преобразователь ATV12H018M2 обеспечивает эффективное регулирование скорости и крутящего момента асинхронных электродвигателей мощностью до 0.18 кВт. Он поддерживает управление в 4-х квадрантах, что позволяет выполнять как прямое, так и реверсивное вращение с торможением до полной остановки без дополнительных тормозных резисторов. Устройство обладает встроенными фильтрами помех и высокой степенью электромагнитной совместимости, что гарантирует стабильную работу в промышленной среде. Кроме того, компактный корпус и простота монтажа на DIN-рейку делают его удобным для интеграции в различные системы автоматизации.

Какие существуют аналоги частотного преобразователя Schneider Electric ATV12H018M2 в линейке Schneider Electric?

Аналогами ATV12H018M2 в линейке Schneider Electric являются преобразователи частоты серии Altivar 12 с аналогичной мощностью и функционалом, например ATV12H015M2 и ATV12H022M2. Все они рассчитаны на питание 200–240 В 1 фаза и поддерживают схожие функции управления асинхронными двигателями. Более мощные и функциональные модели представлены в серии Altivar 312 (ATV312), которые подходят для более сложных задач и имеют расширенные возможности подключения и программирования.

Какова максимальная выходная частота и как она влияет на работу электродвигателя при использовании ATV12H018M2?

Максимальная выходная частота преобразователя ATV12H018M2 составляет 400 Гц. Это позволяет значительно расширить диапазон регулирования скорости электродвигателя, обеспечивая плавную работу как на низких, так и на высоких скоростях. Высокая выходная частота особенно полезна при приложениях, требующих точного управления скоростью и быстрого отклика, а также при необходимости увеличить скорость вращения электродвигателя выше номинальной без снижения производительности.

Какие протоколы связи поддерживает преобразователь ATV12H018M2 для интеграции в системы автоматизации?

Частотный преобразователь ATV12H018M2 оснащен интерфейсом RS-485 с поддержкой протокола Modbus RTU, что обеспечивает удобную коммуникацию с промышленными контроллерами и системами управления. Также устройство поддерживает множество других промышленных протоколов, включая LON, TCP/IP, ASI, PROFIBUS, CAN, INTERBUS, KNX, Data-Highway, DeviceNet, SUCONET, SERCOS, INTERBUS-Safety, AS-Interface Safety at Work, DeviceNet Safety, EtherNet/IP, Foundation Fieldbus, PROFINET CBA, PROFINET IO, PROFIsafe и SafetyBUS p. Это обеспечивает широкие возможности интеграции в различные автоматизированные системы.

Какие типы входов и выходов предусмотрены в ATV12H018M2 для подключения датчиков и исполнительных устройств?

Преобразователь ATV12H018M2 оснащен 4 программируемыми дискретными входами (24 В) и 1 аналоговым входом, поддерживающим сигналы 0–10 В или 0–20 мА для точного управления. Для выходов предусмотрены 2 дискретных выхода – один логический и один релейный переключающийся выход, а также 1 аналоговый выход с программируемым напряжением (0–10 В) или током (0–20 мА). Такая конфигурация позволяет гибко настраивать устройство для работы с разнообразными датчиками, кнопками, и исполнительными механизмами в системах автоматизации.

Schneider Electric Официальный поставщик

Артикул: ATV12H018M2

Отзывы

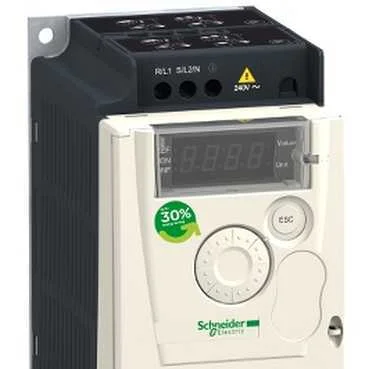

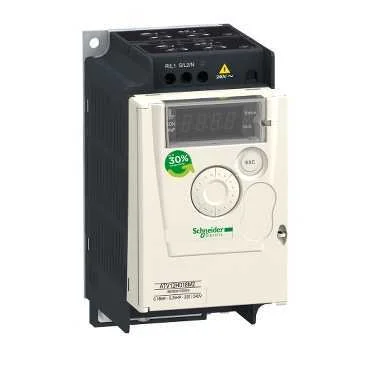

Частотный преобразователь Schneider Electric ATV12H018M2

Выходное напряжение 200...240 В, 1 фаза. Мощность двигателя 0.18 кВт (0.25 л.с.), максимальная выходная частота 400 Гц. Частота сети 50/60 Гц, линейный ток 3.4 А при 200 В. Поддержка протоколов Modbus, PROFIBUS, CAN, Ethernet/IP. Степень защиты IP20, рабочая температура -10...+40 °C. Размеры: 72x143x102.2 мм, вес 0.7 кг. Встроенный фильтр помех, без вентилятора.

На складе (6 шт.)

Доставка:

Номинальная мощность:: 0.18
Входное напряжение:: 230 V
Фазность питания:: 1-фазное
Выходной ток:: 3.4
Макс. частота:: 400
Интерфейсы управления:: EtherNet/IP - Modbus RTU

Все характеристики

12 554.38 ₽

или

Отправьте спецификацию: sales@is-com.ru

Артикул: ATV12H018M2

Частотный преобразователь Schneider Electric ATV12H018M2

12 554.38 ₽

Все характеристики
Описание
Документация
Гарантия
Вопросы
Отзывы ³

Все характеристики

Момент затяжки

0.8 Н·м

Выходное напряжение

200...240 В 3 фазы

Частота коммутации

2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом

Физический интерфейс

2х проводный RS 485 для Modbus

Тип защиты

повышенное напряжение линии питания повышенное напряжение питания сверхток между выходной фазой и землей защита от перегрева короткое замыкание между фазами двигателя при обрыве фазы на входе в трехфазных тепловая защита двигателя от привода посредством непр

Электрическое соединение

зажим, зажимная способность: 3,5 мм², AWG 12 (L1, L2, L3, U, V, W, PA, PC)

Питание

внутреннее питание для регулировочного потенциометра: 5 В постоянный ток (4.75-5.25 В),

Тип дискретного входа

программируемый LI1...LI4 24 V 18...30 V

Служба обмена данными

регистр временного хранения считывания (03) 29 слов записать единичный регистр (06) 29 слов составные регистры записи (16) 27 слов составные регистры чтения/записи (23) 4/4 слов считать идентификацию устройства (43)

Тип дискретных входов

отрицательная логика (приемник), > 16 В (состояние 0), < 10 В (состояние 1), входное полное сопротивление 3.5 кОм положительная логика (источник), 0...< 5 В (состояние 0), > 11 В (состояние 1)

Скорость передачи

4800 бит/с 9600 бит/с 19200 bit/s 38400 бит/с

Изоляция

между цепями питания и управления

Длительность выборки

20 мс, допуск +/- 1 ms для логический вход 10 мс для аналоговый вход

Тип подключения

задаваемый ток AI1 0...20 mA 250 Ом задаваем. напряжение AI1 0...10 V 30 кОм задаваем. напряжение AI1 0...5 V 30 кОм

Тип аналогового выхода

AO1 напряжение, задаваемое программным способом: 0...10 V, полное сопротивление: 470 Ом, разрешение 8 бит AO1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 800 Ом, разрешение 8 бит

Частота сети питания

50/60 Гц +/- 5 %

Тип дискретного выхода

логический выход LO+, LO- защищенный релейный выход R1A, R1B, R1C 1 переключающ.

Минимальный коммутируемый ток

5 мА в 24 В пост. ток для логическое реле

Макс. коммутируемый ток

2 А 250 В пер. ток индуктивн. cos phi = 0,4 L/R = 7 мс логическое реле 2 А 30 В пост. ток индуктивн. cos phi = 0,4 L/R = 7 мс логическое реле 3 А 250 В пер. ток резистивные cos phi = 1 L/R = 0 мс логическое реле 4 А 30 В пост. ток резистивные cos phi = 1 L/R = 0 мс логическое реле

Количество дискретных выходов

2

Количество дискретных входов

4

Тип разъема

1 RJ45 (на лицевой панели) для Modbus

Кадр передачи

RTU для Modbus

Кол-во адресов

1-247 для Modbus

Предполагаемый линейный isc

1 кА

Непрерывный выходной ток

1.4 А в 4 kHz

Макс. переходной ток

2.1 А для 60 с

Выходная частота привода

0.5-400 Гц

Номинальн. частота коммутации

4 кГц

Тормозной момент

до 70 % номинального момента двигателя без тормозного резистора

Ошибка линеаризации

+/- 0,3 % от максимального значения для аналоговый вход

Программы ускорения и замедления

U линейн. от 0 до 999,9 с S

Торможение до остановки

при помощи прикладывания постоянного тока,

Разрешение по частоте

аналоговый вход: АЦП 10-разрядный дисплейный блок: 0,1 Гц

Постоянная времени

20 мс +/- 1 ms для изменения опорного значения

Функциональность

стандартный

Специальное применение

коммерческое оборудование

Диапазон мощности

0-0.5 кВт в 200-240 В 1 фаза

Количество в одном комплекте

комплект из 1 шт.

Тип пускателя

преобразователь частоты

Количество аналоговых входов

1

Вес нетто

0.7 кг

Количество аналоговых выходов

1

Профиль управления асинхронным электродви

отношение напряжения/частоты (V/f) бессенсорное векторное управление квадратичная функция напряжение/частота

Переходная перегрузка по вращающему момент

150-170 % номинального крутящего момента двигателя в зависимости от номинальной мощности привода и типа двигателя

Компенсация проскальзывания вала двигател

предустановленный на заводе регулируем.
Относительная влажность

5-95 % без образования конденсата в соответствии с IEC 60068-2-3 5-95 % без падения капель воды в соответствии с IEC 60068-2-3

Уровень шума

0 дБ

Рабочая высота

> 1000...2000 м с уменьшением номинального тока на 1 % при увеличении в

Электромагнитная совместимость

испытание на невосприимчивость к коммутационным поме уровень 4 в соответствии с EN/IEC 61000-4-4 испытание стойкости к с электролитическому разряду уровень 3 в соответствии с EN/IEC 61000-4-2 стойкость к наведенным помехам уровень 3 в соответствии с EN/IEC 61000-4-6 Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с EN/IEC 61000-4-3 Испытание невосприимчивости к импульсным помехам уровень 3 в соответствии с EN/IEC 61000-4-5 Испытание на стойкость к провалам и кратковременным и в соответствии с EN/IEC 61000-4-11

Виброустойчивость

1 gn (f = 13-200 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (f = 3-13 Гц) - привод, не установленный на симметричную DIN рейку - в соответствии с EN/IEC 60068-2-6

Ударопрочность

15 gn для 11 мс в соответствии с EN/IEC 60068-2-27

Электромагнитное излучение

излучение среда 1 категория C2 в соответствии с EN/IEC 61800-3 2...16 кГц экранированный кабель двигателя кондуктивное излучение с интегрированным фильтром ЭМС среда 1 категория C1 в соответствии с EN/IEC 61800-3 2, 4, 8, 12 и 16 кГц экранированный кабель двигателя

Рабочее положение

вертикальный +/- 10 градусов

Рабочая температура окружающей среды

-10-40 °C защитная крышка снята с верхней части привода 40-60 °C с уменьшением номинального тока на 2,2 % на каждый допол

Сертификаты

ГОСТ UL NOM CSA C-Tick

Температура окружающей среды при хранении

-25-70 °C

Маркировка

CE

Стиль сборки

на нижней панели
Мощность двигателя, квт

0.18 кВт

Мощность двигателя, л.с.

0.25 лс

Наименование компонента

ATV12

Фильтр помех

встроен

Встроенный вентилятор

без

Линейный ток

3.4 А в 200 В 2.8 А в 240 В

Серия

Altivar 12

Назначение продукта

асинхронные электродвигатели

Тип продукта

Преобразователь частоты

Специальная область применения продукта

простая машина

Число фаз

1 фаза

Степень защиты ip

IP20 без панели-заглушки на верхней части

[Us] номинальное напряжение сети

200...240 В - 15...10 %

Номер сетевого порта

Modbus
Гарантия

Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Информация о ремонтопригодности

Подлежит замене
Класс ETIM

EC001857 Преобразователь частоты

Ширина

72 мм

Высота

143 мм

Глубина

102.2 мм

С блоком управления

Нет

Количество цифров. входов

4

Количество цифров. выходов

1

Количество аналог. входов

1

Количество аналог. выходов

1

Поддержка протокола LON

Да

Количество HW-интерфейсов RS-485

1

Количество других HW-интерфейсов

8

С оптическим интерфейсом

Да

Поддержка протокола TCP/IP

Да

Поддержка протокола ASI

Да

Поддержка протокола PROFIBUS

Да

Поддержка протокола CAN

Да

Поддержка протокола INTERBUS

Да

Поддержка протокола KNX

Да

Поддержка протокола MODBUS

Нет

Поддержка протокола Data-Highway

Да

Поддержка протокола DeviceNet

Да

Поддержка протокола SUCONET

Да

Поддержка протокола других шинных систем

Да

Степень защиты (IP)

IP20

С возможностью подключения ПК (персонального компьютера)

Нет

Поддержка протокола SERCOS

Да

Поддержка протокола INTERBUS-Safety

Да

Сетевое напряжение

200...240 В

Частота сети

50/60 Гц

Возможно управление в 4-х квадрантах

Да

Тип преобразователя

U-Преобразователь напряжения

Количество выход. фаз

3

Количество вход. фаз

1

С встроенными тормозными сопротивлениями

Да

Допускается применение в промышленной зоне

Нет

Допускается применение в жилых и коммерческих зонах

Нет

Макс. частота на выходе

400 Гц

Макс. выход. мощность при линейной нагрузке при номин. выход. напряжении

0.18 кВт

Макс. выход при квадратичной нагрузке при номин. выход. напряжении

0.18 кВт

Относительная симметрия сети, допуски по напряжению

10 %

Относительная симметрия сети, допуски по частоте

5 %

Поддержка протокола AS-Interface Safety at Work

Да

Поддержка протокола DeviceNet Safety

Да

Поддержка протокола EtherNet/IP

Да

Поддержка протокола Foundation Fieldbus

Да

Поддержка протокола PROFINET CBA

Да

Поддержка протокола PROFINET IO

Да

Поддержка протокола PROFIsafe

Да

Поддержка протокола SafetyBUS p

Да

Макс. выходное напряжение

230 В

Номинальный выходной ток I2N

1.4 А

Поддержка протокола для BACnet

Да

Описание

Частотный преобразователь Schneider Electric ATV12H018M2 — это надежное и высокоэффективное устройство, предназначенное для управления асинхронными электродвигателями. Бренд Schneider Electric, известный своим качеством и инновациями в области электротехники, предлагает этот преобразователь как идеальное решение для различных промышленных задач. НТП «Индустриальные системы» является официальным поставщиком продукции Schneider Electric, что гарантирует высокую степень надежности и качество обслуживания. В нашем интернет-магазине вы найдете этот преобразователь в наличии, а также сможете воспользоваться доставкой в кратчайшие сроки.

Модель ATV12H018M2 обладает мощностью 0.18 кВт и может работать с выходным напряжением 200...240 В, что делает ее универсальным инструментом для автоматизации. Среди ключевых характеристик можно выделить возможность регулировки частоты от 0.5 до 400 Гц и номинальную частоту коммутации 4 кГц. Устройство поддерживает рабочие температуры от -10 до 40 °C и обеспечивает защиту от перегрева и короткого замыкания. Частотный преобразователь также оснащен современными интерфейсами, включая RS485 для подключения по протоколу Modbus, что существенно упрощает интеграцию в существующие системы управления и мониторинга.

Функциональность ATV12H018M2 обеспечивает высокую безопасность и эффективность эксплуатации. Устройство поддерживает различные режимы ускорения и замедления, что позволяет точно настраивать работу двигателя в зависимости от потребностей вашего производства. Встроенный фильтр помех гарантирует надежную работу даже в условиях высокой электромагнитной нагрузки. Благодаря компактным размерам и возможности вертикальной установки, преобразователь легко вписывается в любое производственное пространство, не занимая лишнего места. Удобный доступ к настройкам и возможность программирования делают его идеальным выбором как для опытных специалистов, так и для новичков.

Частотный преобразователь Schneider Electric ATV12H018M2 находит свое применение в самых различных областях, включая линии автоматизации, системы управления вентиляцией и кондиционированием, а также в оборудовании для контроля доступа. Он отлично подходит для использования в коммерческих и производственных помещениях, обеспечивая надежное и экономичное управление электродвигателями. С помощью этого устройства можно значительно повысить общую производительность и снизить энергозатраты, что в свою очередь положительно скажется на финансовых показателях вашего бизнеса.

Приобретая частотный преобразователь ATV12H018M2 в интернет-магазине НТП «Индустриальные системы», вы получаете доступ к лучшим условиям покупки. Мы предлагаем конкурентоспособные цены и постоянное наличие на складе более 5000 товаров, что позволяет быстро осуществлять доставку. Как официальный поставщик Schneider Electric, мы гарантируем высокое качество и надежность продукции, а также предлагаем оптовые скидки и удобные условия для бизнеса, включая отсрочку платежа и электронный документооборот.

Не упустите возможность улучшить эффективность вашего оборудования уже сегодня. Оформите заказ на частотный преобразователь Schneider Electric ATV12H018M2, и наши консультанты с удовольствием помогут вам с подбором и настройкой устройства, чтобы вы могли максимально использовать его потенциал.

Документация

Гарантия

На частотный преобразователь Schneider Electric ATV12H018M2 предоставляется официальная гарантия 12 месяцев от компании НТП «Индустриальные системы» — официального поставщика продукции Schneider Electric. Мы поставляем только оригинальное оборудование, а также предоставляем бесплатные консультации и техническую поддержку.

Вопросы

Частотный преобразователь ATV12H018M2 обеспечивает эффективное регулирование скорости и крутящего момента асинхронных электродвигателей мощностью до 0.18 кВт. Он поддерживает управление в 4-х квадрантах, что позволяет выполнять как прямое, так и реверсивное вращение с торможением до полной остановки без дополнительных тормозных резисторов. Устройство обладает встроенными фильтрами помех и высокой степенью электромагнитной совместимости, что гарантирует стабильную работу в промышленной среде. Кроме того, компактный корпус и простота монтажа на DIN-рейку делают его удобным для интеграции в различные системы автоматизации.
Аналогами ATV12H018M2 в линейке Schneider Electric являются преобразователи частоты серии Altivar 12 с аналогичной мощностью и функционалом, например ATV12H015M2 и ATV12H022M2. Все они рассчитаны на питание 200–240 В 1 фаза и поддерживают схожие функции управления асинхронными двигателями. Более мощные и функциональные модели представлены в серии Altivar 312 (ATV312), которые подходят для более сложных задач и имеют расширенные возможности подключения и программирования.
Максимальная выходная частота преобразователя ATV12H018M2 составляет 400 Гц. Это позволяет значительно расширить диапазон регулирования скорости электродвигателя, обеспечивая плавную работу как на низких, так и на высоких скоростях. Высокая выходная частота особенно полезна при приложениях, требующих точного управления скоростью и быстрого отклика, а также при необходимости увеличить скорость вращения электродвигателя выше номинальной без снижения производительности.
Частотный преобразователь ATV12H018M2 оснащен интерфейсом RS-485 с поддержкой протокола Modbus RTU, что обеспечивает удобную коммуникацию с промышленными контроллерами и системами управления. Также устройство поддерживает множество других промышленных протоколов, включая LON, TCP/IP, ASI, PROFIBUS, CAN, INTERBUS, KNX, Data-Highway, DeviceNet, SUCONET, SERCOS, INTERBUS-Safety, AS-Interface Safety at Work, DeviceNet Safety, EtherNet/IP, Foundation Fieldbus, PROFINET CBA, PROFINET IO, PROFIsafe и SafetyBUS p. Это обеспечивает широкие возможности интеграции в различные автоматизированные системы.
Преобразователь ATV12H018M2 оснащен 4 программируемыми дискретными входами (24 В) и 1 аналоговым входом, поддерживающим сигналы 0–10 В или 0–20 мА для точного управления. Для выходов предусмотрены 2 дискретных выхода – один логический и один релейный переключающийся выход, а также 1 аналоговый выход с программируемым напряжением (0–10 В) или током (0–20 мА). Такая конфигурация позволяет гибко настраивать устройство для работы с разнообразными датчиками, кнопками, и исполнительными механизмами в системах автоматизации.
