Какие преимущества частотного преобразователя Schneider Electric ATV12H037M2 при управлении асинхронными электродвигателями?

Частотный преобразователь ATV12H037M2 обеспечивает плавное регулирование скорости асинхронных электродвигателей мощностью до 0.37 кВт при напряжении 200-240 В, 1 фаза. Он поддерживает бессенсорное векторное управление с отношением напряжения к частоте (V/f) и квадратичной функцией, что позволяет повысить точность и эффективность работы двигателя при различных нагрузках. Благодаря встроенной защите от перегрузок, коротких замыканий и перегрева, а также встроенному фильтру помех, преобразователь надежен в работе и обеспечивает безопасность оборудования.

Как осуществляется коммутация и управление через интерфейс связи у ATV12H037M2?

Частотный преобразователь оснащён физическим интерфейсом RS-485 с поддержкой протокола Modbus, что позволяет интегрировать его в системы автоматизации для удалённого мониторинга и управления. Скорость передачи данных может быть установлена в диапазоне от 4800 до 38400 бит/с, а устройство поддерживает различные регистры для чтения и записи параметров, обеспечивая гибкую настройку и контроль работы двигателя.

Какова максимальная выходная частота и нагрузочная способность ATV12H037M2?

Максимальная выходная частота привода составляет 400 Гц, что позволяет использовать преобразователь для широкого спектра применений с разной скоростью вращения. Непрерывный выходной ток составляет 2.4 А при частоте коммутации 4 кГц, с максимальным переходным током до 3.6 А на 60 секунд, что обеспечивает устойчивую работу двигателя при пуске и изменении нагрузки.

Какие защитные функции реализованы в частотном преобразователе ATV12H037M2 для обеспечения безопасности работы двигателя и оборудования?

Преобразователь оборудован многоуровневой системой защиты, включая защиту от повышенного напряжения линии питания, повышенного напряжения питания, сверхтока между выходной фазой и землей, перегрева, короткого замыкания между фазами двигателя, обрыва фазы на входе, тепловую защиту двигателя с непрерывной циркуляцией I²t. Это обеспечивает надежную работу и предотвращает повреждение двигателя и оборудования при аварийных ситуациях.

Schneider Electric Официальный поставщик

Артикул: ATV12H037M2

Отзывы

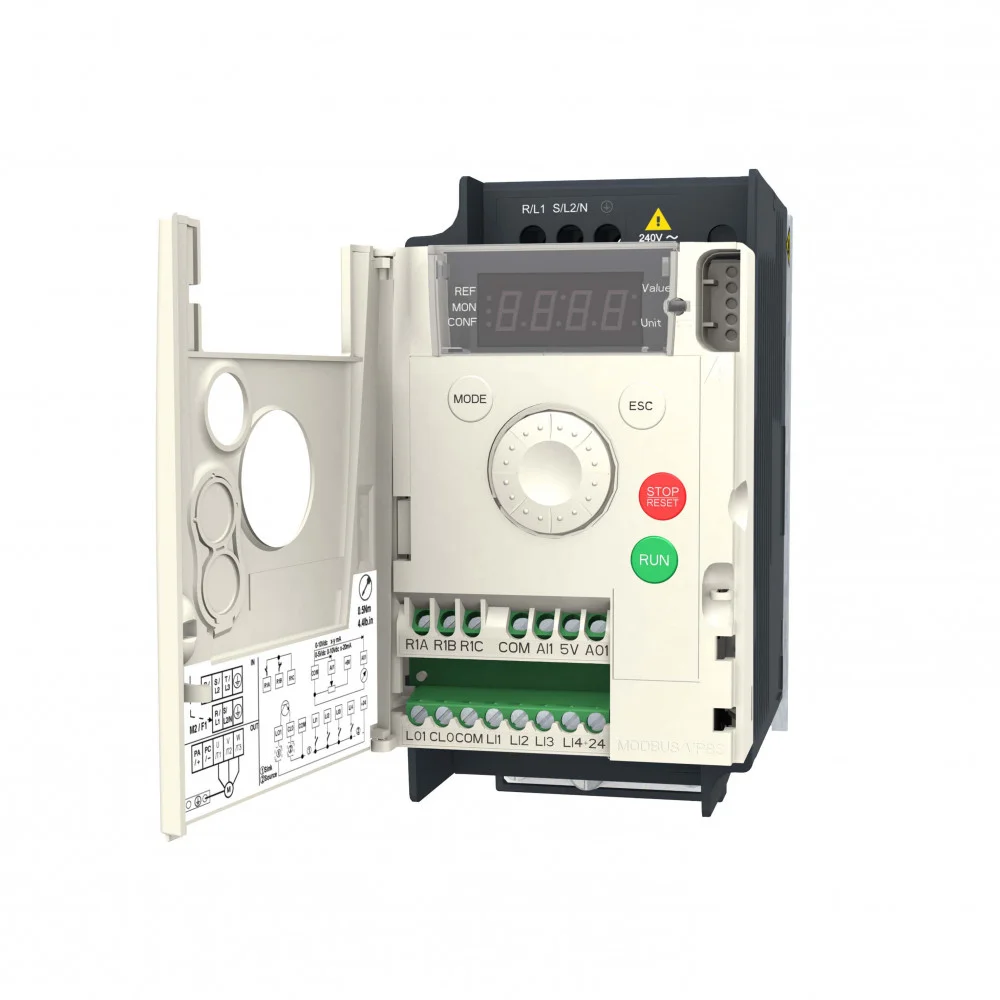

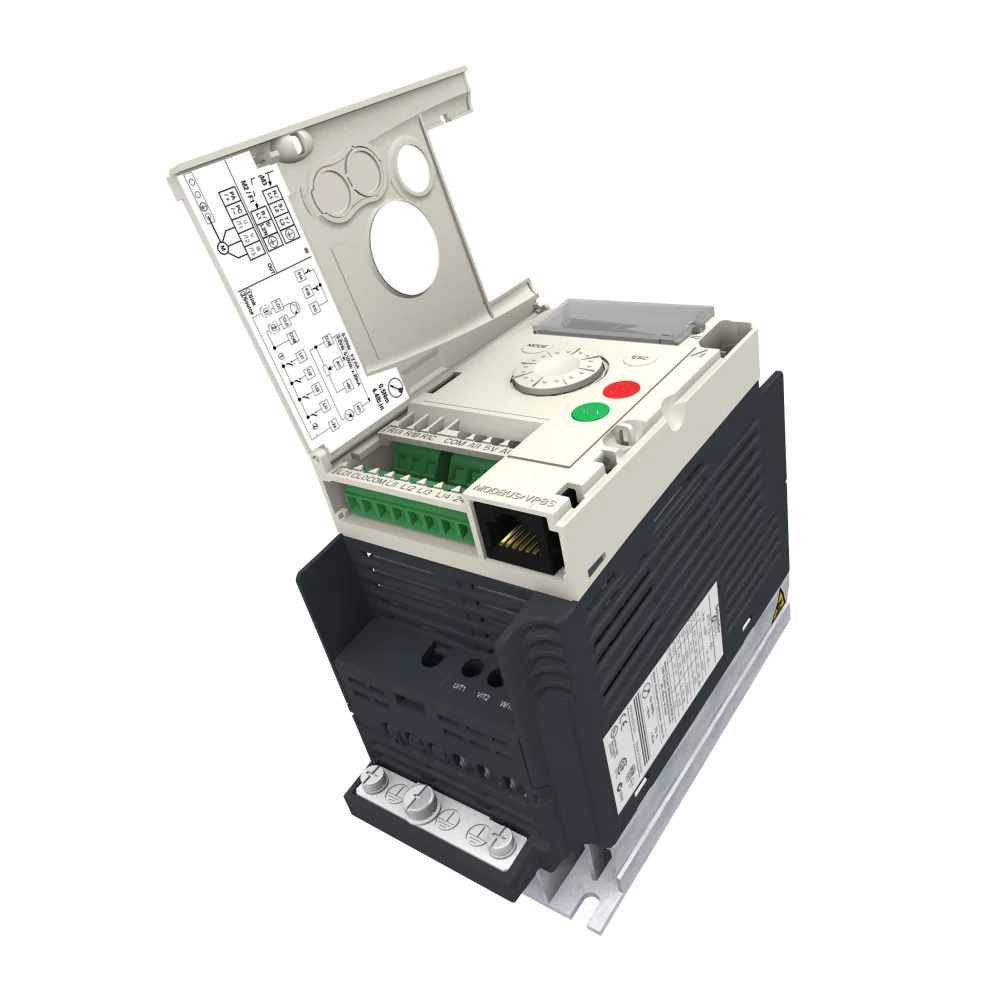

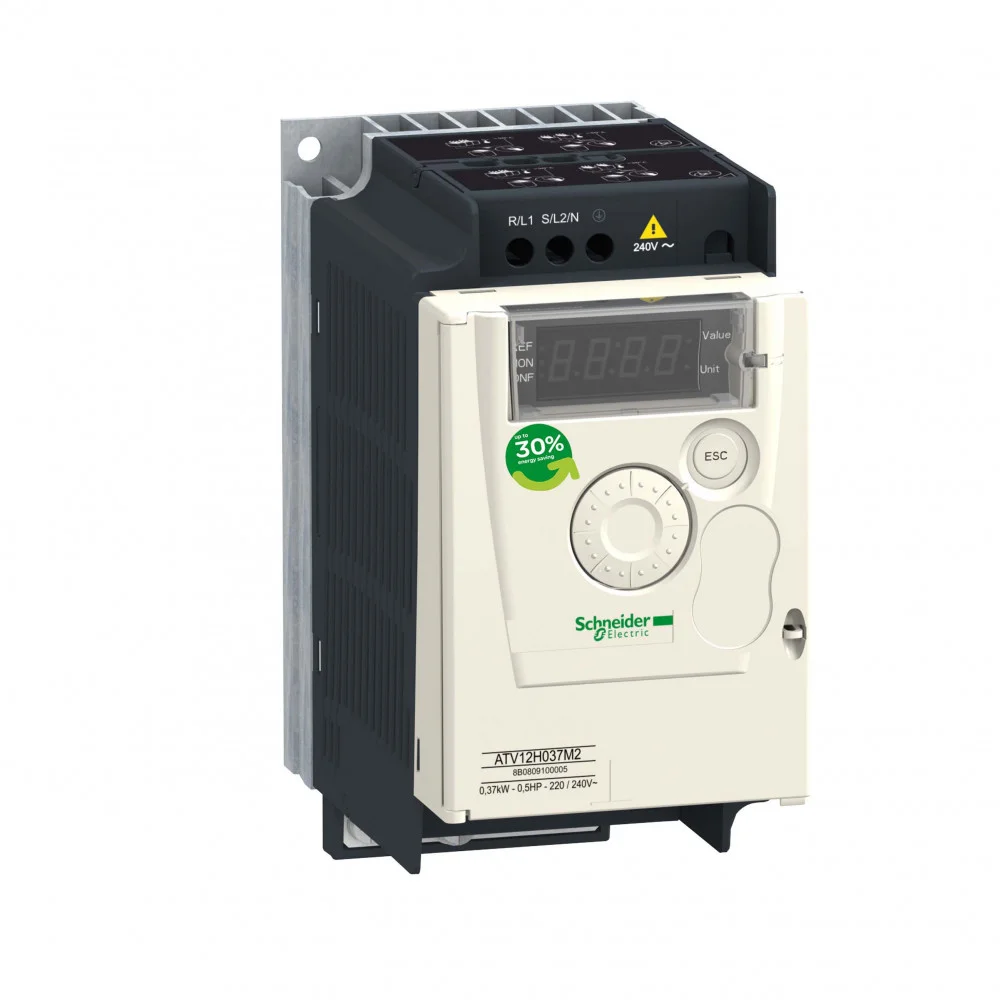

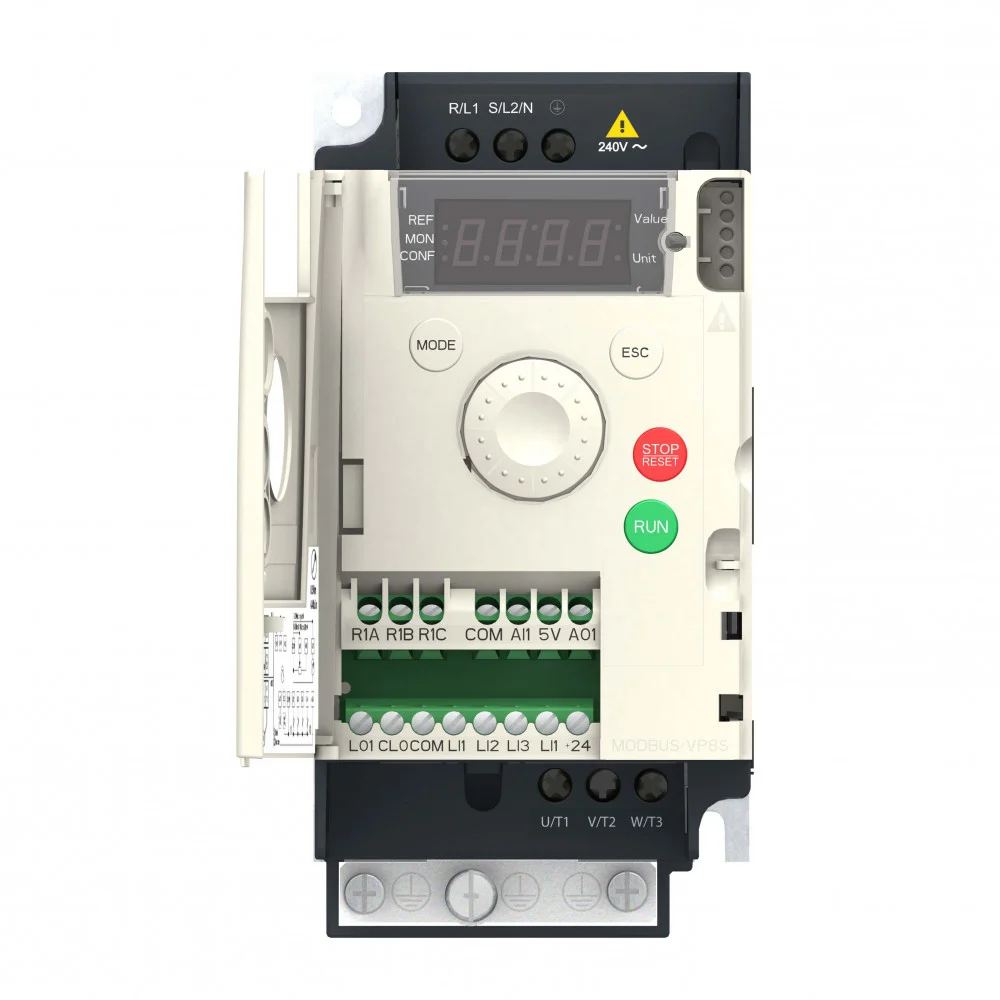

Частотный преобразователь Schneider Electric ATV12H037M2

Выходное напряжение 200...240 В, 3 фазы. Номинальная мощность 0.37 кВт (0.55 л.с.), максимальная выходная частота 400 Гц. Частота сети 50/60 Гц, максимальный выходной ток 2.4 А. Степень защиты IP20, рабочая температура -10...+40 °C. Поддержка протоколов Modbus, TCP/IP, PROFIBUS. Габариты: 72x143x121.2 мм, вес 0.7 кг. Встроенный фильтр помех, без вентилятора.

На складе (5 шт.)

Доставка:

Номинальная мощность:: 0.37
Входное напряжение:: 230 V
Фазность питания:: 1-фазное
Выходной ток:: 2.4
Макс. частота:: 0 - 400
Интерфейсы управления:: Modbus RTU

Все характеристики

13 407.50 ₽

или

Отправьте спецификацию: sales@is-com.ru

Артикул: ATV12H037M2

Частотный преобразователь Schneider Electric ATV12H037M2

13 407.50 ₽

Все характеристики
Описание
Документация
Гарантия
Вопросы
Отзывы ¹

Все характеристики

Момент затяжки

0.8 Н-м

Выходное напряжение

200...240 В 3 фазы

Частота коммутации

2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом

Физический интерфейс

2-проводн. RS 485 для Modbus

Тип защиты

повышенное напряжение линии питания повышенное напряжение питания сверхток между выходной фазой и землей защита от перегрева короткое замыкание между фазами двигателя при обрыве фазы на входе в трехфазных тепловая защита двигателя от привода посредством непрерывной циркуляции I²t

Рабочее положение

вертикальный +/- 10 градусов

Электрическое соединение

зажим, зажимная способность: 3,5 мм², AWG 12 (L1, L2, L3, U, V, W, PA, PC)

Питание

внутреннее питание для регулировочного потенциометра: 5 В пост. ток (4.75-5.25 В),

Тип дискретного входа

программируемый LI1...LI4 24 V 18...30 V

Служба обмена данными

регистр временного хранения считывания (03) 29 слов одиночный регистр записи (06) 29 слов составные регистры записи (16) 27 слов составные регистры чтения/записи (23) 4/4 слов идентификатор устройства считывания (43)

Тип дискретных входов

отрицательная логика («приемник»), > 16 В (состояние 0), < 10 В (состояние 1), входное полное сопротивление 3.5 кОм положительная логика (источник), 0...< 5 В (состояние 0), > 11 В (состояние 1)

Скорость передачи

4800 бит/с 9600 бит/с 19200 bit/s 38400 бит/с

Изоляция

между цепями питания и управления

Длительность выборки

20 мс, допуск +/- 1 ms для логический вход 10 мс для аналоговый вход

Тип подключения

задаваемый ток AI1 0...20 mA 250 Ом задаваем. напряжение AI1 0...10 V 30 кОм задаваем. напряжение AI1 0...5 V 30 кОм

Тип аналогового выхода

AO1 напряжение, задаваемое программным способом: 0...10 V, полное сопротивление: 470 Ом, разрешение 8 бит AO1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 800 Ом, разрешение 8 бит

Частота сети питания

50/60 Hz +/- 5 %

Тип дискретного выхода

логический выход LO+, LO- защищенный релейный выход R1A, R1B, R1C 1 переключающ.

Минимальный коммутируемый ток

5 мА в 24 В пост. ток для логическое реле

Макс. коммутируемый ток

2 А 250 В пер. ток индуктивн. cos phi = 0,4 L/R = 7 мс логическое реле 2 А 30 В пост. ток индуктивн. cos phi = 0,4 L/R = 7 мс логическое реле 3 А 250 В пер. ток резистивные cos phi = 1 L/R = 0 мс логическое реле 4 А 30 В пост. ток резистивные cos phi = 1 L/R = 0 мс логическое реле

Количество дискретных выходов

2

Количество дискретных входов

4

Тип разъема

1 RJ45 (на лицевой панели) для Modbus

Кадр передачи

RTU для Modbus

Кол-во адресов

1-247 для Modbus

Предполагаемый линейный isc

1 кА

Непрерывный выходной ток

2.4 А в 4 kHz

Макс. переходной ток

3.6 А для 60 с

Выходная частота привода

0.5-400 Гц

Номинальн. частота коммутации

4 kHz

Тормозной момент

до 70 % номинального момента двигателя без тормозного резистора

Компенсация проскальзывания вала двигателя

регулируем. предустановленный на заводе

Ошибка линеаризации

+/- 0,3 % от максимального значения для аналоговый вход

Программы ускорения и замедления

линейн. от 0 до 999,9 с S U

Торможение до остановки

подачей пост. тока,

Разрешение по частоте

аналоговый вход: АЦП 10-разрядный дисплейный блок: 0,1 Гц

Постоянная времени

20 мс +/- 1 ms для изменения опорного значения

Функциональность

стандартный

Специальное применение

коммерческое оборудование

Диапазон мощности

0-0.5 кВт в 200-240 В 1 фаза

Маркировка

CE

Тип пускателя

variable speed drive

Количество аналоговых входов

1

Вес нетто

0.7 кг

Количество аналоговых выходов

1
Относительная влажность

5-95 % без образования конденсата в соответствии с IEC 60068-2-3 5-95 % без падения капель воды в соответствии с IEC 60068-2-3

Рабочая высота

> 1000...2000 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м

Электромагнитная совместимость

испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с EN/IEC 61000-4-4 испытание стойкости к с электролитическому разряду уровень 3 в соответствии с EN/IEC 61000-4-2 стойкость к наведенным помехам уровень 3 в соответствии с EN/IEC 61000-4-6 испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с EN/IEC 61000-4-3 испытание невосприимчивости к импульсным помехам уровень 3 в соответствии с EN/IEC 61000-4-5 испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с EN/IEC 61000-4-11

Виброустойчивость

1 gn (f = 13-200 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (f = 3-13 Гц) - привод, не установленный на симметричную DIN рейку - в соответствии с EN/IEC 60068-2-6

Ударопрочность

15 gn для 11 мс в соответствии с EN/IEC 60068-2-27

Электромагнитное излучение

излучение среда 1 категория C2 в соответствии с EN/IEC 61800-3 2...16 кГц экранированный кабель двигателя кондуктивное излучение с интегрированным фильтром ЭМС среда 1 категория C1 в соответствии с EN/IEC 61800-3 2, 4, 8, 12 и 16 кГц экранированный кабель двигателя

Рабочая температура окружающей среды

-10-40 °C защитная крышка снята с верхней части привода 40-60 °C с уменьшением номинального тока на 2,2 % на каждый дополнительный °C

Сертификаты

ГОСТ C-Tick UL CSA NOM

Температура окружающей среды при хранении

-25-70 °C
Мощность двигателя, квт

0.37 кВт

Мощность двигателя, л.с.

0.55 лс

Наименование компонента

ATV12

Стиль сборки

с радиатором

Фильтр помех

встроенный

Встроенный вентилятор

без

Протокол порта обмена данными

Modbus

Линейный ток

5.9 А в 200 В 4.9 А в 240 В

Диапазон скоростей

43831

Переходная перегрузка по вращающему моменту

150-170 % номинального крутящего момента двигателя в зависимости от номинальной мощности привода и типа двигателя

Профиль управления асинхронным электродвигателем

бессенсорное векторное управление отношение напряжения/частоты (V/f) квадратичная функция напряжение/частота

Уровень шума

0 дБ

Серия

Altivar 12

Назначение продукта

асинхронные электродвигатели

Количество в одном комплекте

комплект из 1 шт.

Тип продукта

привод с регулируемой частотой вращения

Специальная область применения продукта

простая машина

Число фаз

1 фаза

Степень защиты ip

IP20 без панели-заглушки на верхней части

[Us] номинальное напряжение сети

200...240 В - 15...10 %
Гарантия

Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Информация о ремонтопригодности

Подлежит замене
Класс ETIM

EC001857 Преобразователь частоты

Ширина

72 мм

Высота

143 мм

Глубина

121.2 мм

С блоком управления

Нет

Количество цифров. входов

4

Количество цифров. выходов

1

Количество аналог. входов

1

Количество аналог. выходов

1

Поддержка протокола LON

Да

Количество HW-интерфейсов RS-485

1

Количество других HW-интерфейсов

8

С оптическим интерфейсом

Да

Поддержка протокола TCP/IP

Да

Поддержка протокола ASI

Да

Поддержка протокола PROFIBUS

Да

Поддержка протокола CAN

Да

Поддержка протокола INTERBUS

Да

Поддержка протокола KNX

Да

Поддержка протокола MODBUS

Нет

Поддержка протокола Data-Highway

Да

Поддержка протокола DeviceNet

Да

Поддержка протокола SUCONET

Да

Поддержка протокола других шинных систем

Да

Степень защиты (IP)

IP20

С возможностью подключения ПК (персонального компьютера)

Нет

Поддержка протокола SERCOS

Да

Поддержка протокола INTERBUS-Safety

Да

Сетевое напряжение

200...240 В

Частота сети

50/60 Гц

Возможно управление в 4-х квадрантах

Да

Тип преобразователя

I-Преобразователь тока

Количество выход. фаз

3

Количество вход. фаз

1

С встроенными тормозными сопротивлениями

Да

Допускается применение в промышленной зоне

Нет

Допускается применение в жилых и коммерческих зонах

Нет

Макс. частота на выходе

400 Гц

Макс. выход. мощность при линейной нагрузке при номин. выход. напряжении

0.37 кВт

Макс. выход при квадратичной нагрузке при номин. выход. напряжении

0.37 кВт

Относительная симметрия сети, допуски по напряжению

10 %

Относительная симметрия сети, допуски по частоте

5 %

Поддержка протокола AS-Interface Safety at Work

Да

Поддержка протокола DeviceNet Safety

Да

Поддержка протокола EtherNet/IP

Да

Поддержка протокола Foundation Fieldbus

Да

Поддержка протокола PROFINET CBA

Да

Поддержка протокола PROFINET IO

Да

Поддержка протокола PROFIsafe

Да

Поддержка протокола SafetyBUS p

Да

Макс. выходное напряжение

230 В

Номинальный выходной ток I2N

2.4 А

Поддержка протокола для BACnet

Да

Описание

Частотный преобразователь Schneider Electric ATV12H037M2 представляет собой высококачественное устройство, разработанное для эффективного управления асинхронными электродвигателями. Продукция бренда Schneider Electric зарекомендовала себя как надежная и безопасная, что делает ее идеальным выбором для различных промышленных и коммерческих приложений. В качестве официального поставщика мы гарантируем, что наши клиенты получают только оригинальное оборудование, соответствующее самым высоким стандартам качества и безопасности.

Среди ключевых характеристик модели ATV12H037M2 стоит отметить мощность в 0,37 кВт, что позволяет эффективно управлять электродвигателями, обеспечивая надежную работу в различных условиях. Устройство может работать с выходным напряжением 200-240 В и частотой сети 50/60 Гц, что делает его универсальным для применения в разных странах и регионах. Частотный преобразователь поддерживает частоту на выходе до 400 Гц и предлагает возможность настройки частоты коммутации в диапазоне от 2 до 16 кГц, что обеспечивает плавное управление и высокую производительность. Кроме того, устройство обладает защитными функциями, включая защиту от перегрева и короткого замыкания, что значительно увеличивает его надежность в эксплуатации.

Функциональность Schneider Electric ATV12H037M2 расширяется благодаря наличию различных интерфейсов, таких как RS-485 для Modbus, что позволяет интегрировать устройство в современные системы автоматизации. Эти параметры делают его незаменимым для повышения эффективности и безопасности технологических процессов. Профессиональные решения, предлагаемые этим преобразователем, обеспечивают плавность работы и предотвращают перегрузки, что позволяет значительно снизить риск поломок и уменьшить затраты на обслуживание.

Частотный преобразователь Schneider Electric ATV12H037M2 может быть успешно использован в различных областях, включая линии автоматизации, системы контроля доступа и управление насосами, вентиляторами и другими электромеханическими устройствами. Его применение позволит оптимизировать производственные процессы, повысить уровень автоматизации и улучшить общую эффективность технологических систем. Устройство идеально подходит как для небольших производств, так и для крупных заводов, где требуется надежное и высокоэффективное управление электродвигателями.

Приобретая частотный преобразователь в интернет-магазине НТП «Индустриальные системы», вы можете быть уверены в конкурентоспособной цене и наличии товара на складе. Мы предлагаем быструю и надежную доставку, а также возможность оформить заказ под ключ с учетом всех ваших требований. Как официальный поставщик Schneider Electric, мы предлагаем гибкие условия сотрудничества, включая оптовые скидки и отсрочку платежа, что делает покупку оборудования еще более выгодной. Наша команда профессионалов всегда готова помочь вам с выбором и настройкой оборудования, чтобы вы могли максимально эффективно использовать все возможности частотного преобразователя.

Не упустите шанс улучшить эффективность вашего производства и повысить уровень автоматизации. Оформите заказ на частотный преобразователь Schneider Electric ATV12H037M2 прямо сейчас. Наши консультанты готовы ответить на все ваши вопросы и помочь с подбором оптимального решения для ваших нужд.

Документация

Гарантия

На частотный преобразователь Schneider Electric ATV12H037M2 предоставляется официальная гарантия 12 месяцев от компании НТП «Индустриальные системы» — официального поставщика продукции Schneider Electric. Мы поставляем только оригинальное оборудование, а также предоставляем бесплатные консультации и техническую поддержку.

Вопросы

Частотный преобразователь ATV12H037M2 обеспечивает плавное регулирование скорости асинхронных электродвигателей мощностью до 0.37 кВт при напряжении 200-240 В, 1 фаза. Он поддерживает бессенсорное векторное управление с отношением напряжения к частоте (V/f) и квадратичной функцией, что позволяет повысить точность и эффективность работы двигателя при различных нагрузках. Благодаря встроенной защите от перегрузок, коротких замыканий и перегрева, а также встроенному фильтру помех, преобразователь надежен в работе и обеспечивает безопасность оборудования.
Аналогами ATV12H037M2 могут служить частотные преобразователи других моделей серии Altivar 12 с аналогичными характеристиками мощности и напряжения, а также преобразователи других производителей с поддержкой функции управления асинхронными двигателями мощностью около 0.37 кВт на однофазном входном напряжении 200-240 В. При выборе аналога важно учитывать совместимость по интерфейсам связи, типу управления и защитным функциям.
Частотный преобразователь оснащён физическим интерфейсом RS-485 с поддержкой протокола Modbus, что позволяет интегрировать его в системы автоматизации для удалённого мониторинга и управления. Скорость передачи данных может быть установлена в диапазоне от 4800 до 38400 бит/с, а устройство поддерживает различные регистры для чтения и записи параметров, обеспечивая гибкую настройку и контроль работы двигателя.
Максимальная выходная частота привода составляет 400 Гц, что позволяет использовать преобразователь для широкого спектра применений с разной скоростью вращения. Непрерывный выходной ток составляет 2.4 А при частоте коммутации 4 кГц, с максимальным переходным током до 3.6 А на 60 секунд, что обеспечивает устойчивую работу двигателя при пуске и изменении нагрузки.
Преобразователь оборудован многоуровневой системой защиты, включая защиту от повышенного напряжения линии питания, повышенного напряжения питания, сверхтока между выходной фазой и землей, перегрева, короткого замыкания между фазами двигателя, обрыва фазы на входе, тепловую защиту двигателя с непрерывной циркуляцией I²t. Это обеспечивает надежную работу и предотвращает повреждение двигателя и оборудования при аварийных ситуациях.

Отзывы о Частотный преобразователь Schneider Electric ATV12H037M2

1 отзыв

Написать отзыв

Сортировать

4
Александр С.
- 28.09.2023
Достоинства:

Протокол Modbus подключили без проблем, удобно.

Настройка заняла всего полчаса, все работает как надо

Посмотреть все отзывы
