Schneider Electric Официальный поставщик
Артикул: XB5AW33M5

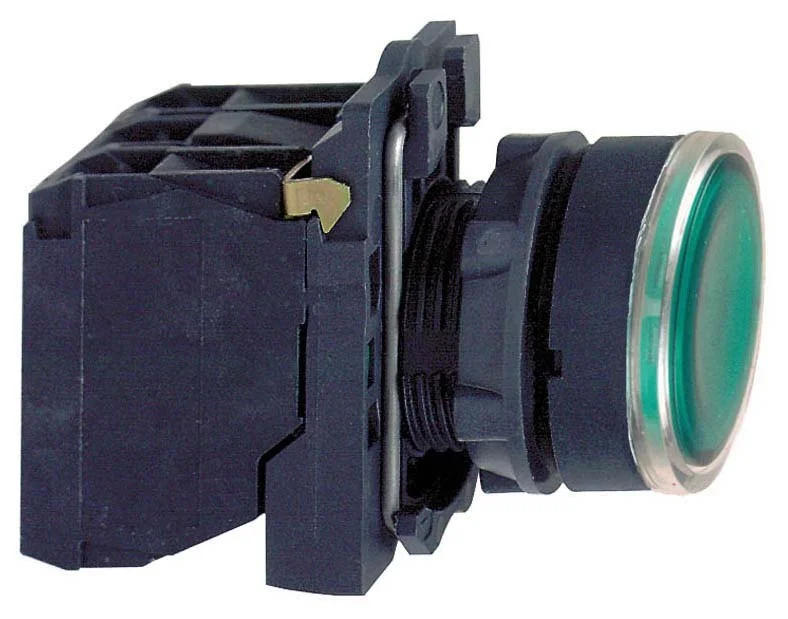

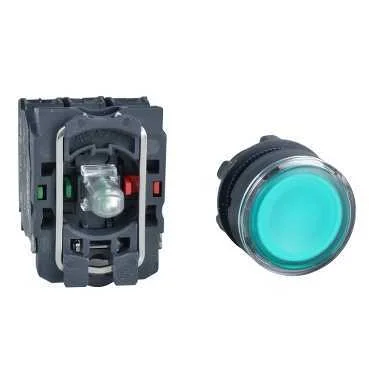

Кнопка с подсветкой Schneider Electric XB5AW33M5

Номинальное напряжение изоляции 600 В, питание светодиода 240 В AC, ток нагрузки до 3 А при 240 В AC-15. Контакты 1 Н.О. + 1 Н.З., механическая износостойкость 10 млн циклов, электрическая 1 млн циклов. Степень защиты IP66/IP69K, виброустойчивость 5 gn, ударопрочность до 50 gn. Монтажное отверстие 22,5 мм, винтовое подключение. Рабочая температура -40…+70 °C.
На складе (3 шт.)
Доставка:
1–3 дня
Нужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!
Конфигурация контактов (CONT):
1NO+1NC
Режим срабатывания:
мгновенного действия
Номинальный ток (I):
3
Номинальное напряжение (U):
195 - 264
Тип монтажа (MOUNT):
панельный
Диаметр посадочного отверстия:
22.5
Стоимость:
По запросу
или
Отправьте спецификацию: Скопировано sales@is-com.ru
Артикул: XB5AW33M5
Кнопка с подсветкой Schneider Electric XB5AW33M5
Стоимость: По запросу

Все характеристики

  • [Ui] номинальное напряжение изоляции
    600 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1
    Код совместимости
    XB5
    Источник света
    светодиод с защитой
    Момент затяжки
    0.8-1.2 Н-м в соответствии с EN 60947-1
    Механическая износостойкость
    10000000 циклы
    Тип контактов
    1 Н.О. + 1 Н.З.
    Потребляемый ток
    14 мА
    Выдерживаемая импульсная помеха
    1 кВ в соответствии с IEC 61000-4-5
    Пределы напряжения питания
    195-264 В пер. ток
    [Ith] условный тепловой ток на открытом воздухе
    10 А в соответствии с EN/IEC 60947-5-1
    Материал контактов
    серебряный сплав (Ag/Ni)
    Описание зажимов iso n°1
    (13-14)NO (21-22)NC
    Стойкость к мойке под высоким давлением
    7000000 паскаль в 55 °C, расстояние: 0.1 м
    Форма головки винта
    пересечение совместим с Philips No 1 отвертка пересечение совместим с Pozidriv No 1 отвертка перфорированный совместим с Ø 4 мм отвертка перфорированный совместим с Ø 5.5 мм отвертка
    Использование контактов
    стандартный контакт
    Материал окантовки
    dark grey plastic
    Изоляционный экран
    Да
    Цоколь лампы
    встроенный светодиод
    Монтажный диаметр
    22 мм
    Прямое размыкание
    с в соответствии с EN/МЭК 60947-5-1 приложение К
    Электрическая надежность мэк 60947-5-4
    λ < 10exp(-6) в 5 В, 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4 λ < 10exp(-8) в 17 В, 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4
    Рабочая сила
    3.5 Н Н.З. изменение коммутационного состояния 3.8 Н
    Работа контактов
    медленное размыкание
    Форма головки сигнального блока
    круглая
    Соединения – клеммы
    винтовой зажим,
    Электрическая износостойкость
    1000000 циклы, AC-15, 2 А в 230 В, производительность
    [Up] номинальное импульсное выдерживаемое напряжение
    6 кВ в соответствии с EN/IEC 60947-1
    [Us] номинальное напряжение сети
    220...240 В пер. ток 50/60 Hz
    GCr bridge
    XB5AWCUST09
    [Ie] номинальный рабочий ток
    3 А в 240 V, AC-15, A600 в соответствии с EN/IEC 60947-5-1 6 А в 120 V AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1 0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.27 А в 250 V, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.55 А в 125 V, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 1.2 А в 600 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1
  • Стандарты
    EN/IEC 60947-5-4 EN/IEC 60947-1 EN/IEC 60947-5-1 CSA C22.2 № 14 JIS C8201-5-1 UL 508 JIS C8201-1
    Категория перенапряжения
    класс II в соответствии с IEC 60536
    Рабочая температура
    -40-70 °C
    Виброустойчивость
    5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6
    Ударопрочность
    30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
    Стойкость к электростатическому разряду
    6 кВ при контакте, на металлических частях в соответствии с IEC 61000-4-2 8 кВ через воздух, (на изолированных частях) в соответствии с IEC 61000-4-2
    Стойкость к коммутационным помехам
    2 кВ в соответствии с IEC 61000-4-4
    Стойкость к электромагнитным полям
    10 В/м в соответствии с IEC 61000-4-3
    Электромагнитное излучение
    класс B в соответствии с IEC 55011
    Защитное исполнение
    TH
    Степень защиты nema
    NEMA 13 NEMA 4X
    Степень защиты ip
    IP66 в соответствии с IEC 60529 IP69 IP69K IP67
    Сертификаты
    DNV внесен в список UL GL BV RINA LROS (Lloyds register of shipping) CSA
    Степень защиты ik
    IK05 в соответствии с IEC 50102
    Температура окружающей среды при хранении
    -40-70 °C
    Срок службы
    100000 ч при номинальном напряжении и 25 °C
  • Регламент reach
    Содержание особо опасных веществ не превышает пороговую величину
    Информация об исключениях по регламенту rohs
    да
    Не содержит ртути
    да
    Экологическая отчетнсть
    ENVPEP1710010EN
    Статус устойчивого продукта
    Грин Премиум продукция
    WEee
    На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
    Регламент rohs китая
    X
    Профиль кругооборота
    ENVEOLI1710010EN
    Директива ec rohs
    Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
    Не содержит особо опасных веществ согласно декларации reach
    да
  • Материал крепежной основы
    пластик
    Тип рукоятки
    с возвратом
    Параметры управляющего устройства
    зеленый потайной, без маркировки
    Тип сигнализации
    постоянный
    Доп. информация для толкателя
    с обычным объективом
    Тип головки
    standard
    Рабочий ход
    1.5 мм (Н.З. изменение коммутационного состояния) 2.6 мм (Н.О. изменение коммутационного состояния) 4.3 мм (полный ход)
    Серия продукта
    Harmony XB5
    Краткое название устройства
    XB5
    Комплектация изделия
    механизм в сборе
    Минимальная партия для продажи
    1
    Тип продукта
    illuminated push-button
  • Гарантия
    Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
    Информация о ремонтопригодности
    Подлежит замене
  • Класс ETIM
    EC001028 Нажимная кнопка (кнопочный выключатель/переключатель) в сборе
    Диаметр отверстия
    22.5 мм
    Цвет кнопки
    Зеленый
    С возможностью подсветки
    Нет
    Количество установочных мест/ управляющих элементов
    1
    С пружинно-возвратным механизмом
    Нет
    Тип кнопки
    Плоская (-ий)
    Цвет переднего кольца
    Черный
    Тип подключения
    Винтовое соединение
    Степень защиты (IP)
    IP66
    Материал переднего кольца
    Пластик
    С передним кольцом
    Нет
    Конструкция линзы
    Круглый (-ая,-ое)
    Напряжение питания лампы
    240 В
    Без самовозврата (с фиксацией)
    Да
    Количество нормально замкнутых (НЗ) контактов
    1
    Количество нормально разомкнутых (НО) контактов
    1
    Степень защиты (NEMA)
    4X

Описание

Кнопка с подсветкой Schneider Electric XB5AW33M5 представляет собой высококачественное оборудование, предназначенное для профессионального использования в различных областях. Бренд Schneider Electric зарекомендовал себя как надежный производитель, предлагающий эффективные решения для автоматизации и управления, что подтверждается статусом официального поставщика. Вы можете быть уверены в высоком качестве и долговечности данного продукта, который станет незаменимым инструментом в вашем арсенале.

Кнопка имеет артикул XB5AW33M5 и соответствует требованиям современных стандартов безопасности и надежности. Она разработана для работы с номинальным напряжением 220-240 В и обладает защитой по степени IP66, что делает её устойчивой к пыли и воде. Устройство работает в диапазоне температур от -40 до +70 °C и выдерживает механические нагрузки до 10 миллионов циклов. Светодиодная подсветка обеспечивает видимость в условиях низкой освещенности, что повышает удобство эксплуатации. Кроме того, кнопка имеет механическую износостойкость и защищена от электростатических разрядов, что гарантирует её надежную работу в различных условиях.

Преимущества кнопки Schneider Electric XB5AW33M5 заключаются в её высокой функциональности и безопасности. Благодаря наличию нормально замкнутых и нормально разомкнутых контактов, устройство позволяет гибко настраивать систему управления, что значительно увеличивает её эффективность. Момент затяжки и рабочая сила обеспечивают надежное подключение, а возможность работы в условиях повышенной влажности и температуры делает кнопку подходящей для различных производственных и бытовых применений. Это устройство идеально подходит для использования в линиях автоматизации, системах контроля доступа и производственных процессах, где требуется надежное и быстрое управление.

В интернет-магазине НТП «Индустриальные системы» вы можете купить кнопку Schneider Electric XB5AW33M5 по доступной цене. Мы предлагаем широкий ассортимент товаров, и на нашем складе всегда имеется более 5000 наименований, что позволяет оперативно выполнять заказы. Доставка осуществляется в кратчайшие сроки, а также доступны оптовые скидки и услуги по работе с ЭДО. Наша компания является официальным поставщиком, что гарантирует вам высокое качество и надежность приобретаемого оборудования.

Не упустите возможность модернизировать свои системы управления и автоматизации, оформляя заказ на кнопку с подсветкой Schneider Electric XB5AW33M5. Наши консультанты готовы помочь вам с подбором и настройкой оборудования, чтобы вы смогли максимально эффективно использовать его в своей работе. Позвоните нам или оставьте заявку на сайте, и мы сделаем все возможное, чтобы ваш опыт работы с НТП «Индустриальные системы» был положительным и результативным.

Документация

Гарантия

На кнопку с подсветкой Schneider Electric XB5AW33M5 предоставляется официальная гарантия 12 месяцев от компании НТП «Индустриальные системы» — официального поставщика продукции Schneider Electric. Мы поставляем только оригинальное оборудование, а также предоставляем бесплатные консультации и техническую поддержку.

Вопросы

  • Кнопка XB5AW33M5 обеспечивает высокую визуальную различимость элементов благодаря яркому зеленому цвету и маркировке, что минимизирует ошибки при подключении и обслуживании. Корпус с защитой IP66 гарантирует надежную работу в условиях пыли, влаги, вибраций и ударных нагрузок, а также устойчивость к химическим воздействиям и двойную электрическую изоляцию, что делает устройство оптимальным для промышленного применения в жестких условиях.

  • Да, в серии Harmony XB5 представлены модели кнопок с подсветкой, схожие по функционалу и степени защиты, однако XB5AW33M5 выделяется своим номинальным напряжением питания 230-240 В и степенью защиты IP66, что важно для выбора в зависимости от специфики среды и требований к электрическим параметрам.

  • Кнопка оснащена встроенной светодиодной подсветкой с защитой и отвечает стандартам IEC 61000-4-2 и IEC 61000-4-4, что обеспечивает устойчивость к электростатическим разрядам до 6-8 кВ и коммутационным помехам до 2 кВ, а также выдерживает импульсные помехи до 1 кВ, гарантируя стабильную работу в электромагнитно насыщенной среде.

  • Кнопка оснащена одним нормально разомкнутым (НО) и одним нормально замкнутым (НЗ) контактом с медленным размыканием и рабочей силой около 3.5-3.8 Н, что обеспечивает надежное переключение в цепях управления и сигнализации, позволяя использовать устройство в широком спектре промышленных приложений.

  • Кнопка оснащена винтовыми клеммами для надежного подключения, монтаж осуществляется через отверстие диаметром 22 мм, что соответствует стандартам индустриального монтажа и обеспечивает простую и безопасную установку в панели управления.
