Schneider Electric Официальный поставщик
Артикул: XB4BW73731M5

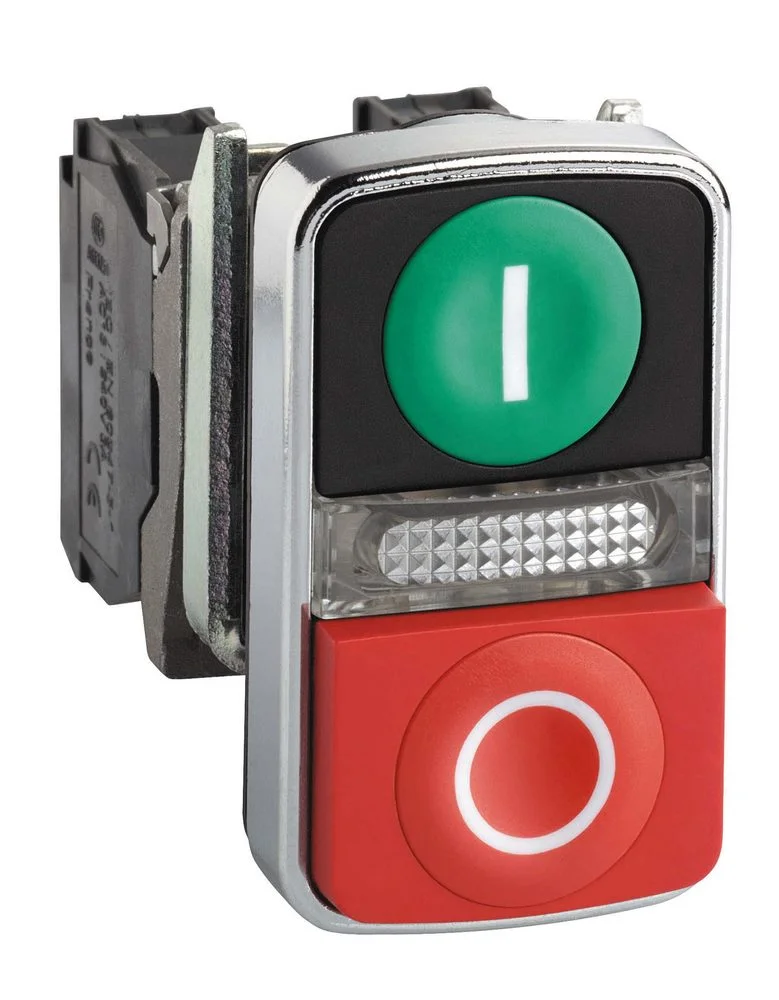

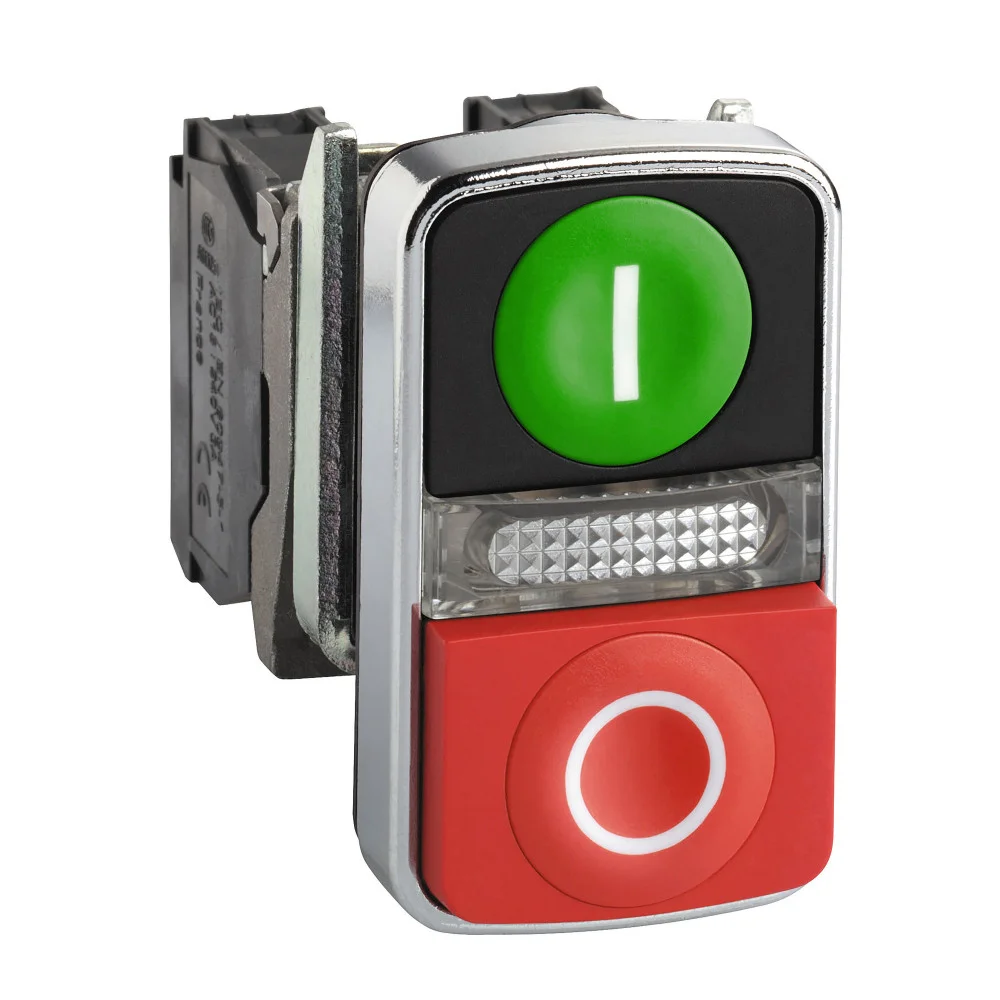

Кнопка управления Schneider Electric XB4BW73731M5

Двойная кнопка управления с монтажным диаметром 22,5 мм, 1 Н.О. + 1 Н.З. контакты из серебряного сплава, номинальное напряжение 230–240 В AC, ток 3 А (AC-15). Степень защиты IP66/IP69K, виброустойчивость 5 gn, ударопрочность до 50 gn. Светодиодная подсветка, винтовое подключение, рабочая температура -40…+70 °C.
На складе (5 шт.)
Доставка:
1–3 дня
Нужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!
Конфигурация контактов (CONT):
1NO+1NC
Режим срабатывания:
мгновенного действия
Номинальный ток (I):
3
Номинальное напряжение (U):
230 - 240
Тип монтажа (MOUNT):
врезной
Диаметр посадочного отверстия:
22
Стоимость:
По запросу
или
Отправьте спецификацию: Скопировано sales@is-com.ru
Артикул: XB4BW73731M5
Кнопка управления Schneider Electric XB4BW73731M5
Стоимость: По запросу

Все характеристики

  • [Ui] номинальное напряжение изоляции
    600 В (степень загрязнения 3) в соответствии с EN 60947-1
    Код совместимости
    XB4
    Момент затяжки
    0.8-1.2 Н-м в соответствии с EN 60947-1
    Номинальное напряжение питания [us]
    230...240 В пер. ток в 50/60 Hz
    Механическая износостойкость
    1000000 циклы
    Тип контактов
    1 Н.О. + 1 Н.З.
    Потребляемый ток
    14 мА
    Выдерживаемая импульсная помеха
    1 кВ в соответствии с IEC 61000-4-5
    Пределы напряжения питания
    195-264 В пер. ток
    [Ith] условный тепловой ток на открытом воздухе
    10 А в соответствии с EN/IEC 60947-5-1
    Материал контактов
    серебряный сплав (Ag/Ni)
    Тип рукоятки
    с возвратом
    Стойкость к мойке под высоким давлением
    7000000 паскаль в 55 °C, расстояние: 0.1 м
    Форма головки винта
    пересечение совместим с JIS No 1 отвертка пересечение совместим с Philips No 1 отвертка пересечение совместим с Pozidriv No 1 отвертка перфорированный совместим с Ø 4 мм отвертка перфорированный совместим с Ø 5.5 мм отвертка
    Использование контактов
    стандартный контакт
    Срок службы
    100000 ч при номинальном напряжении и 25 °C
    Изоляционный экран
    нет
    Цоколь лампы
    встроенный светодиод
    Прямое размыкание
    с в соответствии с EN/МЭК 60947-5-1 приложение К
    Электрическая надежность мэк 60947-5-4
    λ < 10exp(-6) в 5 V и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4 λ < 10exp(-8) в 17 В и 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4
    Рабочий ход
    1.5 мм (Н.З. изменение коммутационного состояния) 2.6 мм (Н.О. изменение коммутационного состояния) 4.3 мм (полный ход)
    Рабочая сила
    3.5 Н Н.З. изменение коммутационного состояния 3.8 Н Н.О. изменение коммутационного состояния
    Тип сигнализации
    постоянный
    Работа контактов
    медленное размыкание
    Параметры управляющего устройства
    1 потайной - 1 выступающий толкатель кнопки - 1 подсветка в центре зеленый потайной, I (белый) красный выступающий, O (белый)
    Форма головки сигнального блока
    прямоугольный
    Соединения – клеммы
    винтовой зажим, = 1 x 0,22 мм² без наконечника в соответствии с EN/IEC 60947-1
    Электрическая износостойкость
    1000000 циклы, AC-15, 2 А в 230 В, производительность
    [Up] номинальное импульсное выдерживаемое напряжение
    6 кВ в соответствии с EN 60947-1
    [Ie] номинальный рабочий ток
    3 А в 240 V, AC-15, A600 в соответствии с EN/IEC 60947-5-1 6 А в 120 V AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1 0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.27 А в 250 V, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.55 А в 125 V, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 1.2 А в 600 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1
    Материал крепежной основы
    zamak
    Описание управляющего устройства
    зеленый ''I'' - красный ''O''
  • Стандарты
    EN/IEC 60947-5-1 CSA C22.2 № 14 EN/IEC 60947-5-4 EN/IEC 60947-1 JIS C8201-5-1 UL 508 EN/IEC 60947-5-5 JIS C8201-1
    Рабочая температура
    -40-70 °C
    Виброустойчивость
    5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6
    Ударопрочность
    30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
    Стойкость к электростатическому разряду
    6 кВ при контакте, на металлических частях в соответствии с IEC 61000-4-2 8 кВ через воздух, (на изолированных частях) в соответствии с IEC 61000-4-2
    Стойкость к коммутационным помехам
    2 кВ в соответствии с IEC 61000-4-4
    Стойкость к электромагнитным полям
    10 В/м в соответствии с IEC 61000-4-3
    Электромагнитное излучение
    класс B в соответствии с IEC 55011
    Защитное исполнение
    TH
    Класс защиты от поражения электр. током
    класс I в соответствии с IEC 60536
    Степень защиты nema
    NEMA 13 NEMA 4X
    Степень защиты ip
    IP66 в соответствии с IEC 60529 IP69K в соответствии с IEC 60529 IP69 в соответствии с IEC 60529
    Сертификаты
    RINA DNV LROS (Lloyds register of shipping) внесен в список UL GL CSA BV
    Степень защиты ik
    IK06 в соответствии с IEC 50102
    Температура окружающей среды при хранении
    -40-70 °C
  • Регламент reach
    Содержание особо опасных веществ не превышает пороговую величину
    Информация об исключениях по регламенту rohs
    да
    Не содержит ртути
    да
    Экологическая отчетнсть
    ENVPEP1808008EN
    Статус устойчивого продукта
    Грин Премиум продукция
    WEee
    На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
    Регламент rohs китая
    X
    Профиль кругооборота
    ENVEOLI1808008EN
    Директива ec rohs
    Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
    Не содержит особо опасных веществ согласно декларации reach
    да
  • Источник света
    светодиод с защитой
    Материал окантовки
    хромированный металл
    Монтажный диаметр
    22 мм
    Цвет источника света
    белый
    Тип головки
    standard
    Цвет маркировки
    черная маркировка белого колпачка толкателя белая маркировка колпачков толкателей зеленого, красного и черного цветов
    Серия продукта
    Harmony XB4
    Краткое название устройства
    XB4
    Комплектация изделия
    механизм в сборе
    Тип продукта
    illuminated double-headed push-button
  • Гарантия
    Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
    Информация о ремонтопригодности
    Подлежит замене
  • Класс ETIM
    EC001028 Нажимная кнопка (кнопочный выключатель/переключатель) в сборе
    Диаметр отверстия
    22.5 мм
    Цвет кнопки
    Красный/зеленый
    С возможностью подсветки
    Нет
    Количество установочных мест/ управляющих элементов
    2
    С пружинно-возвратным механизмом
    Нет
    Тип кнопки
    Высокий (-ая)
    Цвет переднего кольца
    Хром
    Тип подключения
    Винтовое соединение
    Степень защиты (IP)
    IP66
    Материал переднего кольца
    Металл
    С передним кольцом
    Нет
    Конструкция линзы
    Прямоугольн.
    Напряжение питания лампы
    240 В
    Без самовозврата (с фиксацией)
    Да
    Количество нормально замкнутых (НЗ) контактов
    1
    Количество нормально разомкнутых (НО) контактов
    1
    Степень защиты (NEMA)
    4X

Описание

Кнопка управления Schneider Electric XB4BW73731M5 — это высококачественное устройство, которое гарантирует надежность и долговечность в процессе эксплуатации. Продукция компании Schneider Electric зарекомендовала себя как лидер в сфере автоматизации и управления, и, приобретая данную кнопку, вы получаете не только современное решение, но и уверенность в качестве от официального поставщика. НТП «Индустриальные системы» предлагает своим клиентам широкий выбор оборудования, включая данный артикул, который обеспечит надежную работу ваших систем.

Кнопка управления XB4BW73731M5 выполнена в стандартном диаметре 22 мм и имеет возможность подключения как нормально замкнутых, так и нормально разомкнутых контактов. Номинальное напряжение изоляции составляет 600 В, что соответствует международным стандартам EN 60947-1. Устройство может работать в диапазоне температур от -40 до +70 градусов Цельсия, что делает его идеальным для использования в различных условиях. Механическая износостойкость кнопки составляет 1 000 000 циклов, что свидетельствует о её долговечности. Высокий класс защиты IP66 и NEMA 4X обеспечивают защиту от пыли и влаги, что особенно важно в условиях промышленного использования. Кроме того, кнопка оснащена светодиодом, что позволяет легко визуализировать состояние устройства.

Функциональность Schneider Electric XB4BW73731M5 сочетает в себе удобство управления и высокую степень безопасности. Благодаря механизму с возвратом и возможности подсветки, эксплуатация кнопки становится интуитивно понятной и комфортной. Устойчивость к электростатическим разрядам, вибрациям и ударным нагрузкам гарантирует надежную работу даже в самых сложных условиях. Эти параметры, в свою очередь, повышают общую эффективность и безопасность производственных процессов, что крайне важно для предприятий, стремящихся к оптимизации своих ресурсов.

Кнопка управления Schneider Electric XB4BW73731M5 находит широкое применение в различных областях, включая линии автоматизации, системы контроля доступа и управления освещением. Она идеально подходит для установки в производственных цехах, на конвейерах, а также в системах охраны и безопасности, где требуется высокая степень надежности и быстрого реагирования. Благодаря своей универсальности, данное устройство может быть использовано как в новых проектах, так и в рамках модернизации существующих систем.

Приобретая кнопку управления Schneider Electric XB4BW73731M5 в НТП «Индустриальные системы», вы получаете не только качественное оборудование, но и ряд преимуществ. Мы предлагаем доступные цены, наличие продукции на складе, а также услуги доставки по всей стране. Сотрудничая с нами, вы можете рассчитывать на оптовые скидки, отсрочку платежа и удобное электронное взаимодействие. Наша команда профессионалов всегда готова помочь вам с выбором необходимого оборудования и его настройкой, обеспечивая индивидуальный подход к каждому клиенту.

Не упустите возможность улучшить эффективность ваших процессов с помощью кнопки управления Schneider Electric XB4BW73731M5. Оформите заказ на нашем сайте www.is-com.ru, и наши консультанты свяжутся с вами для обсуждения всех деталей. Мы сделаем всё возможное, чтобы ваше оборудование работало надежно и эффективно, обеспечивая высокий уровень производительности и безопасности на вашем предприятии.

Документация

Гарантия

На кнопку управления Schneider Electric XB4BW73731M5 предоставляется официальная гарантия 12 месяцев от компании НТП «Индустриальные системы» — официального поставщика продукции Schneider Electric. Мы поставляем только оригинальное оборудование, а также предоставляем бесплатные консультации и техническую поддержку.

Вопросы

  • Конструкция с двумя головками позволяет монтировать сразу две кнопки в одно отверстие диаметром 22 мм, что экономит место и упрощает установку. Система фиксации с одним винтом обеспечивает надежное крепление, а цветные светодиодные индикаторы и маркировка позволяют легко отличать элементы и минимизируют ошибки при подключении и обслуживании.

  • Аналогами могут быть другие модели серии Harmony XB4 с двойной кнопкой и подсветкой, однако XB4BW73731M5 выделяется высокой степенью защиты IP66/IP67/IP69/IP69K, металлическим хромированным кольцом и встроенным светодиодом с белым светом, что обеспечивает высокую надежность в агрессивных условиях. Отличия могут быть в типе подсветки, цветах и вариантах крепления.

  • Кнопка соответствует стандартам IEC 61000-4-2, 4-3, 4-4 и 4-5, обеспечивая стойкость к электростатическим разрядам до 6–8 кВ, электромагнитным полям 10 В/м, коммутационным помехам 2 кВ и импульсным помехам 1 кВ. Это позволяет использовать устройство в сложных электромагнитных условиях без сбоев.

  • Устройство оснащено двумя контактами: одним нормально открытым (Н.О.) и одним нормально замкнутым (Н.З.). Это позволяет реализовать разнообразные схемы управления и контроля состояния, обеспечивая гибкость в применении на промышленном оборудовании.

  • Кнопка имеет металлическое основание и корпус с высокой степенью защиты IP66/IP67/IP69/IP69K, а также класс защиты от ударов IK06. Она выдерживает вибрации 5 gn и удары до 50 gn, а также мойку под высоким давлением (7000000 паскаль при 55 °C), что делает её устойчивой к пыли, воде, вибрации и ударам в промышленных условиях.
