Каковы основные преимущества использования разъединителя-предохранителя Schneider Electric DF102V в промышленной автоматике?

Разъединитель-предохранитель Schneider Electric DF102V обеспечивает надежную защиту слаботочного оборудования от коротких замыканий благодаря использованию плавких предохранителей стандарта 10x38 мм. Устройство сочетает функции разъединителя и предохранителя, что упрощает обслуживание и повышает безопасность эксплуатации. Индикация сработавшего предохранителя позволяет быстро выявить неисправность и заменить элемент без длительных простоев. Компактный дизайн и монтаж на симметричную DIN-рейку упрощают интеграцию в стандартные панели управления.

Как осуществляется индикация срабатывания предохранителя в модели DF102V и насколько она удобна для обслуживания?

В разъединителе-предохранителе DF102V предусмотрен указатель срабатывания предохранителя, который визуально сигнализирует о сгоревшем элементе. Это позволяет оперативно выявить неисправность без необходимости демонтажа устройства или использования дополнительного диагностического оборудования. Такая индикация значительно сокращает время простоя оборудования и облегчает задачи технического обслуживания.

Какова степень защиты и категории применения разъединителя-предохранителя DF102V, и в каких условиях он эффективно функционирует?

Разъединитель-предохранитель DF102V имеет степень защиты IP20, что обеспечивает защиту от доступа к опасным частям и проникновения твердых предметов размером более 12 мм. Он рассчитан на эксплуатацию в категориях применения AC-20B и DC-20B по стандарту МЭК 60947-3, что гарантирует надежную работу в цепях переменного и постоянного тока с коммутацией резистивных нагрузок. Устройство может работать на высотах до 2000 м и при температуре окружающей среды от -40 до +70 °C, что делает его пригодным для различных промышленных и инфраструктурных условий.

Как обеспечивается подключение кабелей к разъединителю-предохранителю DF102V и какие типы проводников поддерживаются?

Подключение кабелей к DF102V осуществляется через винтовые клеммы, поддерживающие жесткие и гибкие проводники сечением от 1 до 16 мм² для одного кабеля и до 6 мм² для двух кабелей. Клеммы обеспечивают надежное контактное соединение с моментом затяжки 2,2 Н·м, что гарантирует стабильность электрического контакта и предотвращает ослабление соединений при вибрациях и температурных колебаниях. Такая конструкция облегчает монтаж и обслуживание в распределительных щитах и пускателях двигателей.

Schneider Electric Официальный поставщик

Артикул: DF102V

4,8

Отзывы

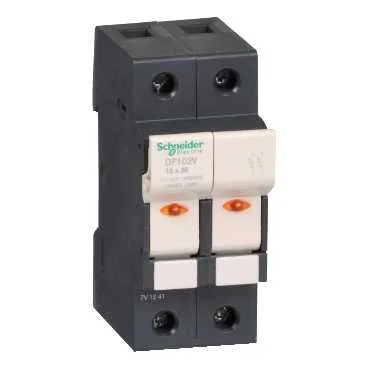

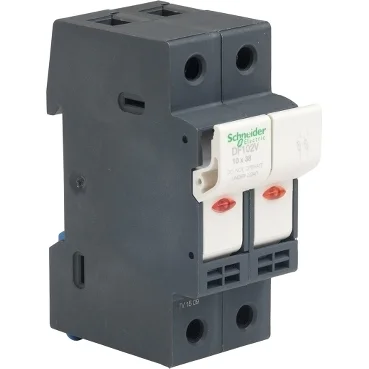

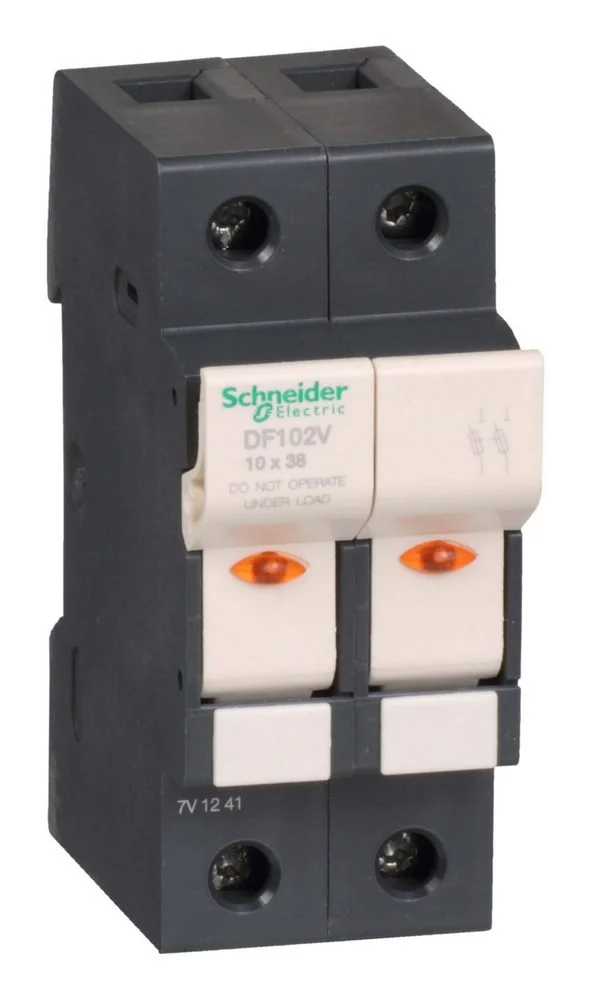

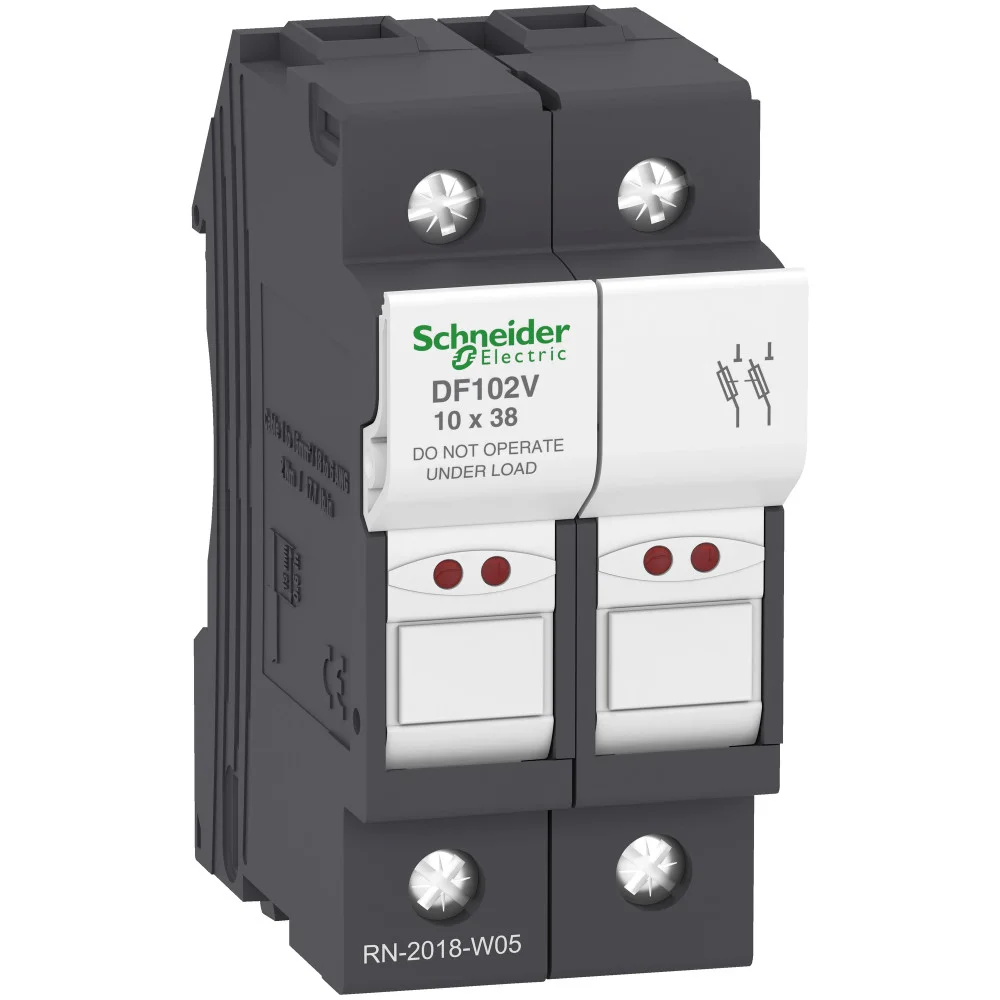

Разъединитель-предохранитель Schneider Electric DF102V

Номинальный ток 32А, рабочее напряжение 690В (переменный и постоянный ток). Два полюса (2P), тип предохранителя 10x38 мм. Степень защиты IP20, монтаж на DIN-рейку. Температура окружающей среды -40...+70°C, огнестойкость 960°C по МЭК 60695-2-1. Выдерживаемое короткое замыкание 120 кА. Индикатор наличия напряжения, момент затяжки 2.2 Н·м. Совместимость с предохранителями DF2CA и DF2CN.

На складе (7 шт.)

Доставка:

Номинальный ток In (A):: 32
Номинальное рабочее напряжение Ue (В):: 690
Количество полюсов:: 2
Кратковременный выдерживаемый ток Icw (кА, 1 с):: 120
Тип монтажа:: DIN-рейка
Тип управления:: ручной

Все характеристики

Стоимость:

По запросу

или

Отправьте спецификацию: sales@is-com.ru

Артикул: DF102V

Разъединитель-предохранитель Schneider Electric DF102V

Стоимость: По запросу

Все характеристики
Описание
Документация
Гарантия
Вопросы
Отзывы ⁶

Все характеристики

Наименование продукта

TeSys DF

Описание полюсов

2P

Тип управления

тумблер с блокировкой

Категория применения

AC-20B в соответствии с МЭК 60947-3 DC-20B в соответствии с МЭК 60947-3

[Ue] номинальное рабочее напряжение

690 V Переменный ток 690 V постоянный ток

Рассеиваемая мощность, вт

3 Вт maximum power dissipation by fuse

[Ith] условный тепловой ток на открытом воздухе

32 А в

Категория перенапряжения

III

Тип предохранителя

, GG , aM

Серия

патроны плавкого предохранителя TeSys TeSys

[Ie] номинальный рабочий ток

32 А в 400 V Переменный ток

Краткое название устройства

DF10

Тип продукта

держатель предохранителя

Совместимость продукта

DF2CA Предохранитель картриджа DF2CN Предохранитель картриджа

[Up] номинальное импульсное выдерживаемое напряжение

6 кВ

[Ui] кратковременное одноминутное испытательное напряжение

N/A

Размер предохранителя

10х38 мм

Выдерживаемое короткое замыкание

120 кА 400 V в соответствии с МЭК 60947-3 120 кА 500 V в соответствии с МЭК 60947-3

Индикатор наличия напряжения

индикация сгоревшего предохранителя
Монтажная опора

35 мм симметричная DIN-рейка

Момент затяжки

2.2 Н-м - с помощью отвертки PZ2 2.2 Н-м - с помощью отвертки Ø 5.5 мм

Монтажное положение

вертикальный (допуск: +/- 23°)

Стандарты

EN/IEC 60947-3 EN/IEC 60269-2 UL 4248-1 CSA C22.2 No 4248-1 EN 45545-2: R22 HL2

Сертификация

МЭК внесенный в список UL CSA CCC EAC DNV-GL

Соединения – клеммы

винтовой зажим 1 кабель (-и) 1-16 мм²Жесткий винтовой зажим 2 кабель (-и) 1-6 мм²Жесткий винтовой зажим 1 кабель (-и) 1-16 мм²Гибкий with or without винтовой зажим 2 кабель (-и) 1-6 мм²Гибкий with or without

Количество в одном комплекте

комплект из 6 шт.

Вес нетто

0.085 кг
Степень загрязнения

3

Огнестойкость

960 °C в соответствии с МЭК 60695-2-1

Температура окружающего воздуха при хранении

-40-70 °C

Рабочая высота

0...2000 м

Код совместимости

DF10

Рабочая температура окружающей среды

-40-70 °C with derating above 20°C

Степень защиты ip

IP20
Гарантия

Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Информация о ремонтопригодности

Подлежит замене
Класс ETIM

EC002705 Держатель для цилиндрических предохранителей

Номин. напряжение

690 В

Способ монтажа

DIN-рейка

Запираемый (-ая)

Нет

Глубина установочная (встраив.)

56.5 мм

Количество полюсов

2

Модульная ширина (общ. кол-во модульных расстояний)

2

Степень защиты (IP)

IP20

Отключение незащищ. нейтрали (N) совместно с защищ. полюсом

Да

Оптическая индикация неисправности

Нет

Типоразмер вставки

10х38 мм

Описание

Разъединитель-предохранитель Schneider Electric DF102V представляет собой высококачественное решение для защиты электрических цепей, обеспечивая надежность и безопасность в эксплуатации. Продукция Schneider Electric известна своим высоким качеством и долговечностью, что делает её выбором номер один для профессионалов в области электрооборудования. НТП «Индустриальные системы» является официальным поставщиком этого бренда, что гарантирует вам доступ к оригинальной продукции и высококлассному сервису.

Разъединитель-предохранитель DF102V, относящийся к серии TeSys DF, имеет два полюса и способен работать при температурах окружающей среды от -40 до +70 градусов Цельсия. Он соответствует строгим международным стандартам, таким как EN/IEC 60947-3 и UL 4248-1, что подтверждает его надежность и безопасность. Устройство подключается к 35-мм DIN-рейке, что облегчает его установку в различных распределительных щитах. С номинальным рабочим током 32 А и напряжением до 690 В, DF102V обеспечивает отличную защиту электросетей от коротких замыканий и перегрузок. Благодаря своей конструкции и высокой огнестойкости, устройство выдерживает температуры до 960 °C в соответствии с МЭК 60695-2-1.

Среди основных преимуществ DF102V можно выделить его функциональность и простоту эксплуатации. Тумблер с блокировкой гарантирует безопасное отключение устройства, а индикатор наличия напряжения позволяет быстро определить состояние предохранителя. Высокая степень защиты IP20 обеспечивает надежную защиту от механических воздействий и загрязнений. Это делает разъединитель идеальным выбором для использования в промышленных и коммерческих установках, где важно поддерживать высокий уровень безопасности и надежности.

Разъединитель-предохранитель Schneider Electric DF102V находит свое применение в различных областях, включая линии автоматизации, системы контроля доступа и распределительные щиты. Он идеально подходит для использования в промышленных предприятиях, а также в коммерческих организациях, где необходима надежная защита электрических цепей. Устройство также будет полезно в системах освещения и в любом другом оборудовании, требующем защиты от перегрузок и коротких замыканий.

Приобретая разъединитель-предохранитель DF102V в нашем интернет-магазине НТП «Индустриальные системы», вы получаете не только качественный продукт, но и гарантированное наличие на складе более 5000 товаров. Мы предлагаем конкурентоспособные цены, а также возможность оптовых закупок с выгодными скидками. Доставка осуществляется оперативно, что позволяет вам быстро получить необходимое оборудование. Обращаясь к нам, вы можете рассчитывать на профессиональную консультацию и поддержку в подборе нужного оборудования.

Не упустите возможность обеспечить надежность и безопасность ваших электрических сетей с помощью разъединителя-предохранителя Schneider Electric DF102V. Оформите заказ прямо сейчас, и наши консультанты помогут вам с выбором и настройкой данного устройства. Мы готовы ответить на все ваши вопросы и предложить оптимальные решения для вашего бизнеса.

Документация

Гарантия

На разъединитель-предохранитель Schneider Electric DF102V предоставляется официальная гарантия 12 месяцев от компании НТП «Индустриальные системы» — официального поставщика продукции Schneider Electric. Мы поставляем только оригинальное оборудование, а также предоставляем бесплатные консультации и техническую поддержку.

Вопросы

Разъединитель-предохранитель Schneider Electric DF102V обеспечивает надежную защиту слаботочного оборудования от коротких замыканий благодаря использованию плавких предохранителей стандарта 10x38 мм. Устройство сочетает функции разъединителя и предохранителя, что упрощает обслуживание и повышает безопасность эксплуатации. Индикация сработавшего предохранителя позволяет быстро выявить неисправность и заменить элемент без длительных простоев. Компактный дизайн и монтаж на симметричную DIN-рейку упрощают интеграцию в стандартные панели управления.
Аналогами Schneider Electric DF102V могут выступать разъединители-предохранители других производителей с аналогичными характеристиками, такими как номинальный ток 32 А, размер предохранителя 10x38 мм и монтаж на DIN-рейку. Однако DF102V выделяется высокой степенью огнестойкости (960 °C по МЭК 60695-2-1), наличием индикатора сработавшего предохранителя и широким диапазоном сертификаций. При выборе аналога важно учитывать соответствие стандартам EN/IEC 60947-3 и совместимость с предохранителями серии TeSys.
В разъединителе-предохранителе DF102V предусмотрен указатель срабатывания предохранителя, который визуально сигнализирует о сгоревшем элементе. Это позволяет оперативно выявить неисправность без необходимости демонтажа устройства или использования дополнительного диагностического оборудования. Такая индикация значительно сокращает время простоя оборудования и облегчает задачи технического обслуживания.
Разъединитель-предохранитель DF102V имеет степень защиты IP20, что обеспечивает защиту от доступа к опасным частям и проникновения твердых предметов размером более 12 мм. Он рассчитан на эксплуатацию в категориях применения AC-20B и DC-20B по стандарту МЭК 60947-3, что гарантирует надежную работу в цепях переменного и постоянного тока с коммутацией резистивных нагрузок. Устройство может работать на высотах до 2000 м и при температуре окружающей среды от -40 до +70 °C, что делает его пригодным для различных промышленных и инфраструктурных условий.
Подключение кабелей к DF102V осуществляется через винтовые клеммы, поддерживающие жесткие и гибкие проводники сечением от 1 до 16 мм² для одного кабеля и до 6 мм² для двух кабелей. Клеммы обеспечивают надежное контактное соединение с моментом затяжки 2,2 Н·м, что гарантирует стабильность электрического контакта и предотвращает ослабление соединений при вибрациях и температурных колебаниях. Такая конструкция облегчает монтаж и обслуживание в распределительных щитах и пускателях двигателей.
