В чем заключаются основные преимущества реле Schneider Electric RSL1AB4BD по сравнению с аналогичными устройствами?

Реле Schneider Electric RSL1AB4BD отличается тонким интерфейсным корпусом и простотой установки благодаря готовым соединениям с вводами и выводами. Оно оснащено защитой выводов от инверсии полярности, короткого замыкания и перенапряжения, а также функцией автоматического обнаружения разрывов цепей, что обеспечивает высокую надежность и эффективность работы в промышленных и бытовых приложениях.

Какие существуют аналоги реле Schneider Electric RSL1AB4BD и в чем их отличия?

Аналогами реле RSL1AB4BD могут выступать другие узкие промежуточные реле с моностабильным типом управления и рабочим напряжением 24 В DC, например, реле из серии Zelio Relay других производителей. Однако реле Schneider Electric выделяется улучшенной защитой выводов, высокой механической износостойкостью (10 млн циклов) и соответствием международным стандартам безопасности и надежности (CSA, UL, EN/IEC).

Как обеспечивается защита реле RSL1AB4BD от повреждений при неправильном подключении?

Реле имеет встроенную защиту выводов от инверсии полярности, что предотвращает повреждение при неправильном подключении питания. Также реализована защита от короткого замыкания и перенапряжения, что повышает надежность эксплуатации и снижает риск выхода из строя устройства.

Каково максимальное коммутируемое напряжение и ток для контактов реле RSL1AB4BD?

Максимальное коммутируемое напряжение составляет 277 В, а номинальный ток — 6 А при 250 В переменного тока (AC-1), что позволяет использовать реле для управления нагрузками средней мощности в промышленных и бытовых системах.

Как реализован тип подключения и монтаж реле Schneider Electric RSL1AB4BD?

Реле выполнено с плоским штекерным разъемом (PCB), что облегчает установку на монтажные опоры или печатные платы. Комплектуется с розеткой (цоколем), что упрощает замену и обслуживание без необходимости перепаивания, обеспечивая удобство эксплуатации и надежность монтажа.

Schneider Electric Официальный поставщик

Артикул: RSL1AB4BD

Отзывы

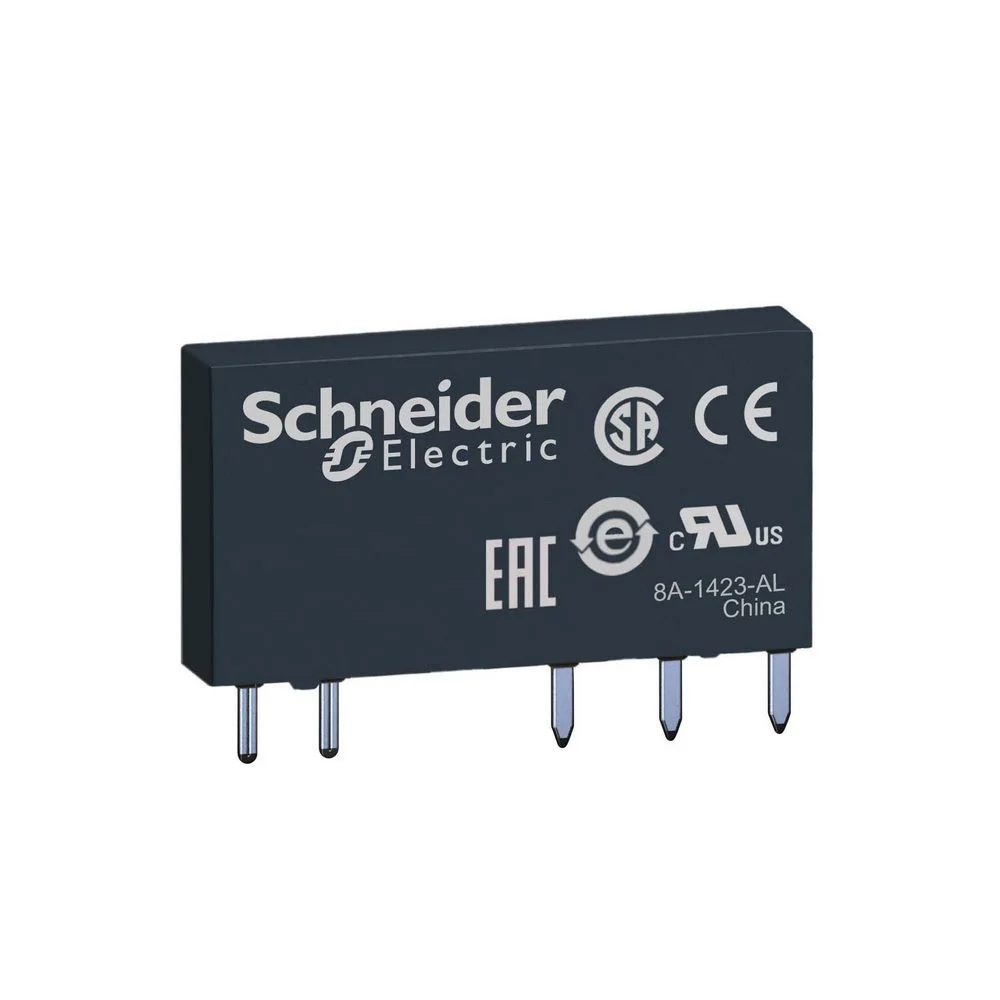

Реле Schneider Electric RSL1AB4BD

Номинальный ток 6А, напряжение 24В постоянного тока. Максимальное коммутируемое напряжение 277В, коммутируемая мощность 1500VA. Механическая износостойкость 10 миллионов циклов, электрическая прочность изоляции 1000В между контактами. Рабочая температура -40...+55°C, степень защиты IP40. Тип контактов: одинарный переключающий. Монтажная опора: втыкное реле с плоским штекерным разъемом.

На складе (10 шт.)

Доставка:

Тип реле:: промежуточное
Номинальное напряжение (В):: 24
Номинальный ток (А):: 6
Конфигурация контактов:: 1NO+1NC
Коммутационная способность (ВА):: 1500
Время срабатывания (мс):: 5 - 12

Все характеристики

Стоимость:

По запросу

или

Отправьте спецификацию: sales@is-com.ru

Артикул: RSL1AB4BD

Реле Schneider Electric RSL1AB4BD

Стоимость: По запросу

Все характеристики
Описание
Документация
Гарантия
Вопросы
Отзывы ⁴

Все характеристики

Монтажная опора

socket or PCB

[Ui] номинальное напряжение изоляции

250 В в соответствии с EN/IEC 277 В в соответствии с cUL

Код совместимости

RSL

Механическая износостойкость

10000000 циклы

Тип контактов

1 переключающ.

Рабочее положение

любое положение

Макс. коммутируемое напряжение

277 В

Минимальный коммутируемый ток

10 мА

Время работы

5 мс сброс 12 мс

Материал контактов

серебряный сплав (AgSnO2)

[Ithe] условный тепловой ток в закрытом корпусе

6 А в -40-55 °C

Описание зажимов iso n°1

(11-12-14)OC (A1-A2)CO

Коммутационное напряжение

12 В

Средн. потребление катушки в вт

0.17 Вт

Ток нагрузки

6 А в 250 V переменный ток 0,5 мм монтажное расстояние

Пределы номинального рабочего напряжения

18...33.6 В постоянный ток

Тип привода

без кнопки

Макс. коммутационная способность

1500 VA 50 Вт

Работа контактов

стандарт

Минимальная коммутационная способность

120 мВт

Порог напряжения отпускания

>= 0,05 Uc

Категория защиты

RT III

Электрическая износостойкость

60000 циклы, 6 А в 250 V, AC-1 переключение

[Up] номинальное импульсное выдерживаемое напряжение

6 кВ в соответствии с IEC

Уровни тестирования

уровень А

[Ie] номинальный рабочий ток

6 А (AC-1/DC-1) в соответствии с IEC/UL
Стандарты

CSA C22.2 № 14 EN/IEC 61810-1 UL 508

Электрическая прочность изоляции

1000 В переменный ток между контактами 4000 В переменный ток между катушкой и контактом

Виброустойчивость

+/- 1 мм (частота= 10-55 Гц) в соответствии с EN/IEC 60068-2-6

Ударопрочность

5 gn (продолжительность = 11 мс) для неработающий в соответствии с EN/IEC 60068-2-27 5 gn (продолжительность = 11 мс) для в рабочем режиме в соответствии с EN/IEC 60068-2-27

Рабочая температура окружающей среды

-40-55 °C

Сертификаты

CSA UL EAC

Температура окружающей среды при хранении

-40-70 °C
Регламент reach

Содержание особо опасных веществ не превышает пороговую величину

Информация об исключениях по регламенту rohs

да

Не содержит ртути

да

Экологическая отчетнсть

ENVPEP1405004EN

Статус устойчивого продукта

Грин Премиум продукция

Регламент rohs китая

X

Профиль кругооборота

ENVEOLI1405004EN

Директива ec rohs

Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)

Не содержит токсичных тяжелых металлов

да

Не содержит особо опасных веществ согласно декларации reach

да
Напряжение цепи управления

24 V пост. ток

Светодиодный индикатор состояния

без

Среднее сопротивление

3390 Ом в 23 °C +/- 15 %

Название серии

узкое промежуточное реле

Данные о безопасности и надежности

B10d = 60000

Форма вывода

плоский (типа PCB)

Серия продукта

Zelio Relay

Краткое название устройства

RSL

Комплектация изделия

механизм в сборе

Тип продукта

втычное реле

Степень защиты ip

IP40 в соответствии с EN/IEC 60529
Гарантия

Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Информация о ремонтопригодности

Подлежит замене
Класс ETIM

EC001437 Промежуточное реле

Номин. ток

6 А

Ширина

5 мм

Высота

28 мм

Глубина

18.5 мм

Со съемными клеммами

Нет

Полюсность

Свободная полюсность

Тип управления/переключения

Моностабильное

С принудительно управляемыми контактами

Нет

Тип переключающих контактов

Одинарный контакт

В комплекте с розеткой (цоколем)

Да

Тип подключения

Плоский штекерный разъем

Номин. напряжение питания цепи управления Us постоян. тока DC

24...24 В

Степень защиты (IP)

IP40

Со светодиодной (LED) индикацией

Да

Тип напряжения управления

DC (постоян.)

Количество переключающих (перекидных) контактов

1

Описание

Реле Schneider Electric RSL1AB4BD — это высококачественное устройство, которое представляет собой оптимальное решение для автоматизации и управления электрическими цепями. Бренд Schneider Electric, известный своей надежностью и инновациями в области электротехнического оборудования, предлагает данное реле как часть серии Zelio Relay, обеспечивая тем самым высокую степень доверия и уверенности в эксплуатации. Как официальный поставщик оборудования Schneider Electric, интернет-магазин НТП «Индустриальные системы» гарантирует доступность этого реле по конкурентоспособной цене, а также предлагает быструю доставку, что делает покупку максимально удобной для клиентов.

Реле RSL1AB4BD предназначено для работы с номинальным напряжением управления 24 В постоянного тока и может похвастаться высокой механической износостойкостью, достигающей 10 миллионов циклов, а также электрической прочностью изоляции в 1000 В переменного тока между контактами. Артикул RSL1AB4BD включает в себя функциональность одного переключающего контакта, что идеально подходит для применения в различных системах. Устройство соответствует строгим стандартам CSA C22.2 № 14, EN/IEC 61810-1 и UL 508, что подтверждает его высокое качество и надежность. Кроме того, реле имеет защиту IP40, что делает его подходящим для эксплуатации в различных условиях.

Основные параметры реле способствуют повышению безопасности и эффективности работы электрических систем. Например, максимальная коммутационная способность реле составляет 1500 VA, что позволяет управлять значительными нагрузками, а минимальный коммутируемый ток — всего 10 мА, что делает устройство универсальным для различных задач. Работа контактов реле стандартного типа и возможность установки в любом положении значительно упрощают его интеграцию в существующие системы. Это решение не только повышает надежность работы автоматизированных процессов, но и обеспечивает удобство эксплуатации в различных условиях.

Реле Schneider Electric RSL1AB4BD находит свое применение в самых различных областях, включая линии автоматизации, системы контроля доступа, а также в устройствах управления освещением и электроприборами. Его универсальность и надежность делают его незаменимым в промышленности, строительстве и других секторах, где требуется высокое качество и долговечность оборудования. Кроме того, благодаря компактным размерам (ширина — 5 мм, высота — 28 мм, глубина — 18.5 мм) реле легко интегрируется в ограниченные пространства.

Приобретая реле Schneider Electric RSL1AB4BD в интернет-магазине НТП «Индустриальные системы», вы получаете не только качественное оборудование по выгодной цене, но и доступ к большому ассортименту товаров — более 5000 наименований на складе. Мы предлагаем оптовые скидки и возможность отсрочки платежа, а также удобный электронный документооборот для корпоративных клиентов. Наша команда профессиональных консультантов всегда готова помочь вам с подбором и настройкой оборудования, чтобы вы могли максимально эффективно использовать наши решения. Не упустите возможность улучшить вашу систему управления — оформите заказ на реле RSL1AB4BD уже сегодня и повысите надежность и эффективность вашего оборудования!

Документация

Гарантия

На реле Schneider Electric RSL1AB4BD предоставляется официальная гарантия 12 месяцев от компании НТП «Индустриальные системы» — официального поставщика продукции Schneider Electric. Мы поставляем только оригинальное оборудование, а также предоставляем бесплатные консультации и техническую поддержку.

Вопросы

Реле Schneider Electric RSL1AB4BD отличается тонким интерфейсным корпусом и простотой установки благодаря готовым соединениям с вводами и выводами. Оно оснащено защитой выводов от инверсии полярности, короткого замыкания и перенапряжения, а также функцией автоматического обнаружения разрывов цепей, что обеспечивает высокую надежность и эффективность работы в промышленных и бытовых приложениях.
Аналогами реле RSL1AB4BD могут выступать другие узкие промежуточные реле с моностабильным типом управления и рабочим напряжением 24 В DC, например, реле из серии Zelio Relay других производителей. Однако реле Schneider Electric выделяется улучшенной защитой выводов, высокой механической износостойкостью (10 млн циклов) и соответствием международным стандартам безопасности и надежности (CSA, UL, EN/IEC).
Реле имеет встроенную защиту выводов от инверсии полярности, что предотвращает повреждение при неправильном подключении питания. Также реализована защита от короткого замыкания и перенапряжения, что повышает надежность эксплуатации и снижает риск выхода из строя устройства.
Максимальное коммутируемое напряжение составляет 277 В, а номинальный ток — 6 А при 250 В переменного тока (AC-1), что позволяет использовать реле для управления нагрузками средней мощности в промышленных и бытовых системах.
Реле выполнено с плоским штекерным разъемом (PCB), что облегчает установку на монтажные опоры или печатные платы. Комплектуется с розеткой (цоколем), что упрощает замену и обслуживание без необходимости перепаивания, обеспечивая удобство эксплуатации и надежность монтажа.
