Какие преимущества использования реле Schneider Electric RSL1PVBU в промышленных и бытовых системах?

Реле RSL1PVBU обладает тонким интерфейсным исполнением, простотой установки благодаря заранее выполненным соединениям, защитой выводов от инверсии полярности, короткого замыкания и перенапряжения, а также функцией автоматического обнаружения разрывов замкнутых цепей, что обеспечивает высокую надежность и эффективность работы в различных приложениях.

Какие аналоги реле Schneider Electric RSL1PVBU можно рассмотреть для замены в существующих системах?

Аналогами могут служить другие промежуточные реле серии Harmony с номинальным током до 6 А и управлением 24 В AC/DC, обладающие схожими характеристиками по коммутационной способности, стойкости к вибрациям и типу контактов, например, модели из серий RSL или RXM от Schneider Electric.

Как обеспечивается защита реле RSL1PVBU от неправильного подключения и внешних помех?

Реле оборудовано защитой выводов от инверсии полярности, короткого замыкания и перенапряжения, что снижает риск повреждений при неправильном подключении и внешних электромагнитных воздействиях, а также повышает долговечность и надежность работы устройства.

Каково максимальное коммутируемое напряжение и ток реле RSL1PVBU и в каких условиях это применимо?

Максимальное коммутируемое напряжение реле составляет 277 В, а номинальный ток – 6 А для переменного и постоянного тока, что позволяет использовать его в широком спектре электрораспределительного оборудования и управлении приводами с нагрузками средней мощности.

Какие особенности конструкции реле RSL1PVBU способствуют его вибро- и ударостойкости в промышленных условиях?

Реле имеет виброустойчивость до 10 gn с амплитудой ±1 мм и ударопрочность до 10 gn при длительности 11 мс в рабочем режиме согласно стандартам EN/IEC 60068, что обеспечивает надежную работу в условиях вибраций и механических воздействий на производстве.

Schneider Electric Официальный поставщик

Артикул: RSL1PVBU

Отзывы

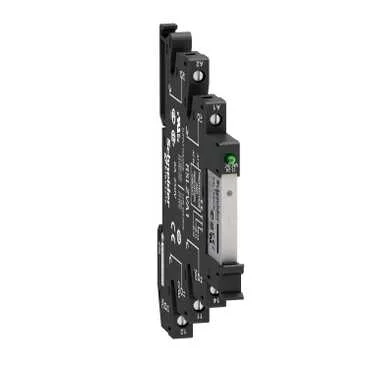

Реле Schneider Electric RSL1PVBU

Номинальное напряжение изоляции 250 В, номинальный ток 6 А. Тип контактов: 1 переключающий. Электрическая прочность изоляции 1000 В между контактами, 4000 В между катушкой и контактом. Рабочая температура -40...+55 °C, степень защиты IP40. Механическая износостойкость 10 миллионов циклов. Время работы 5 мс, максимальная коммутационная способность 1500 VA. Подключение: винтовое соединение, монтаж на DIN-рейку.

На складе (6 шт.)

Доставка:

Тип реле:: промежуточное
Номинальное напряжение (В):: 24
Номинальный ток (А):: 6
Конфигурация контактов:: 1NO+1NC
Коммутационная способность (ВА):: 1500
Время срабатывания (мс):: 5

Все характеристики

Стоимость:

По запросу

или

Отправьте спецификацию: sales@is-com.ru

Артикул: RSL1PVBU

Реле Schneider Electric RSL1PVBU

Стоимость: По запросу

Все характеристики
Описание
Документация
Гарантия
Вопросы
Отзывы ³

Все характеристики

[Ui] номинальное напряжение изоляции

250 В в соответствии с EN/IEC 277 В в соответствии с cUL

Код совместимости

RSL

Момент затяжки

< 0.5 Н.м для M2,5 винт(ы)

Тип управления

без кнопки

Механическая износостойкость

10000000 циклы

Рабочее положение

любое положение

Данные о безопасности и надежности

B10d = 60000

Макс. коммутируемое напряжение

277 В

Минимальный коммутируемый ток

100 мА

Время работы

5 мс сброс 12 мс

Минимальное коммутируемое напряжение

12 В

Материал контактов

серебряный сплав (AgSnO2)

Описание зажимов iso n°1

(A1-A2)CO (11-12-14)OC

Средн. потребление катушки в вт

0.17 Вт, Постоянный ток (DC)

Ток нагрузки

6 А в 250 В Переменный ток 0,5 мм монтажное расстояние

Среднее сопротивление

3390 Ом сеть: Постоянный ток (DC) в 23 °C +/- 10 %

Макс. коммутационная способность

1500 VA 150 Вт

Минимальная коммутационная способность

120 мВт

Расположение зажимов контактов

отдельный

Порог напряжения отпускания

>= 0,05 Uc

Категория защиты

RT III

Электрическая стойкость

60000 циклов для резистивные загрузка, 6 А в 250 В, AC-1

Режим фиксации

пластиковая пружина сжатия

Соединения – клеммы

клеммные блоки с винтовыми зажимами, 1 x 0,2...1 x 2,5 мм² (AWG 24…AWG 14) гибкий С кабельным наконечником клеммные блоки с винтовыми зажимами, 1 x 0,2...1 x 2,5 мм² (AWG 24…AWG 14) жесткий кабель Без наконечника

Маркировка

CE

Уровни тестирования

уровень А

[Ie] номинальный рабочий ток

6 А 1 переключающ. (AC-1/DC-1) в соответствии с IEC/UL

Комплектация изделия

изделие в сборе

Минимальная партия для продажи

10

Вес нетто

0.029 кг

Способ монтажа

35 мм симметричная DIN-рейка

[Up] номинальное импульсное выдерживаемое на

6 кВ в соответствии с IEC
Стандарты

CSA C22.2 № 14 UL 508 EN/IEC 61810-1

Электрическая прочность изоляции

1000 В Переменный ток между контактами 4000 В Переменный ток между катушкой и контактом

Виброустойчивость

10 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)10 циклов в нерабочем состоянии в соответствии с EN/IEC 60068-2-6 5 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)10 циклов при работе в соответствии с EN/IEC 60068-2-6

Ударопрочность

10 gn (продолжительность = 11 мс) для в рабочем режиме в соответствии с EN/IEC 60068-2-27 5 gn (продолжительность = 11 мс) для неработающий в соответствии с EN/IEC 60068-2-27

Входное напряжение

24 B пер./пост. тока (предел входного напряжения: 21,6...28,8 В)

Рабочая температура окружающей среды

-40-55 °C

Степень защиты ip

IP40 в соответствии с EN/IEC 60529

Сертификаты

UL ГОСТ CSA

Температура окружающей среды при хранении

-40-85 °C
[In] номинальный ток

6 А

Тип контактов

1 переключающ.

Светодиодный индикатор состояния

с

Работа контактов

стандарт

Серия

Электромеханическое реле Harmony

Название серии

промежуточное реле

[Uc] напряжение цепи управления

24 В пост. ток 24 В

Форма вывода

плоский (типа PCB)

Краткое название устройства

RSL

Тип продукта

pre-assembled plug-in relay with socket

Соединения – клеммы

клеммные блоки с винтовыми зажимами

[Ithe] условный тепловой ток в закрытом корпус

6 А в -40-55 °C
Гарантия

Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Информация о ремонтопригодности

Подлежит замене
Класс ETIM

EC001437 Промежуточное реле

Номин. ток

6 А

Ширина

6.2 мм

Высота

78.6 мм

Глубина

95 мм

Со съемными клеммами

Нет

Полюсность

Свободная полюсность

Тип управления/переключения

Моностабильное

С принудительно управляемыми контактами

Нет

Тип переключающих контактов

Одинарный контакт

В комплекте с розеткой (цоколем)

Нет

Тип подключения

Винтовое соединение

Номин. напряжение питания цепи управления Us AC 50 Гц

24...24 В

Номин. напряжение питания цепи управления Us AC 60 Гц

24...24 В

Номин. напряжение питания цепи управления Us постоян. тока DC

24...24 В

Степень защиты (IP)

IP40

Со светодиодной (LED) индикацией

Нет

Тип напряжения управления

AC/DC (перемен./постоян.)

Количество переключающих (перекидных) контактов

1

Описание

Реле Schneider Electric RSL1PVBU представляет собой высококачественное устройство, разработанное для обеспечения надежности и эффективности в различных электрических системах. Бренд Schneider Electric зарекомендовал себя как лидер в области электрификации и автоматизации, предлагая решения, которые соответствуют самым строгим международным стандартам. Мы, НТП «Индустриальные системы», являемся официальным поставщиком продукции Schneider Electric и гарантируем высокое качество и надежность каждого устройства, включая данное реле.

Реле RSL1PVBU, артикул которого также обозначен как RSL1PVBU, имеет номинальное напряжение изоляции 250 В и предназначено для работы в диапазоне напряжений управления 24 В постоянного и переменного тока. С максимальной коммутационной способностью 1500 VA и номинальным током 6 А, это реле обеспечивает стабильную работу в различных условиях. Важным аспектом его конструкции является механическая износостойкость, достигающая 10 миллионов циклов, что делает его идеальным выбором для длительного использования. Кроме того, реле обладает высокой электрической прочностью изоляции, что значительно увеличивает его надежность в эксплуатации. Устройство также имеет светодиодный индикатор состояния, что позволяет оперативно контролировать его работу.

Функциональные характеристики реле Schneider Electric RSL1PVBU способствуют повышению безопасности и удобства эксплуатации. Благодаря возможности работы в широком диапазоне температур от -40 до +55 °C и устойчивости к вибрациям, это реле может быть использовано в самых различных условиях: от производственных помещений до открытых площадок. Использование высококачественных материалов, таких как серебряный сплав для контактов, обеспечивает надежность соединений и стабильную работу устройства на протяжении длительного времени. Эти преимущества делают реле идеальным решением для автоматизации процессов, где важно гарантировать высокую степень надежности и безопасности.

Области применения реле RSL1PVBU разнообразны. Оно находит свое применение в системах автоматизации производственных процессов, различных линиях управления и контроля доступа. Это устройство также может быть использовано в системах освещения, где необходима высокая степень надежности и долговечности. Благодаря своей универсальности, реле подходит как для промышленных, так и для бытовых нужд, предоставляя пользователю широкий спектр возможностей.

Приобретая реле Schneider Electric RSL1PVBU в НТП «Индустриальные системы», вы получаете не только высококачественное оборудование, но и гарантию оперативной доставки и наличия на складе. Мы предлагаем конкурентоспособные цены и возможность оптовых закупок с индивидуальными скидками. Наша компания обеспечивает гибкие условия сотрудничества, включая отсрочку платежа и электронный документооборот, что делает работу с нами еще более удобной. На нашем складе доступно более 5000 товаров, что позволяет быстро удовлетворять любые запросы клиентов.

Не упустите возможность улучшить свои системы автоматизации с помощью надежного реле Schneider Electric RSL1PVBU. Оформите заказ прямо сейчас, и наши консультанты с радостью помогут вам с подбором и настройкой оборудования, чтобы обеспечить ваше предприятие эффективными и надежными решениями.

Документация

Гарантия

На реле Schneider Electric RSL1PVBU предоставляется официальная гарантия 12 месяцев от компании НТП «Индустриальные системы» — официального поставщика продукции Schneider Electric. Мы поставляем только оригинальное оборудование, а также предоставляем бесплатные консультации и техническую поддержку.

Вопросы

Реле RSL1PVBU обладает тонким интерфейсным исполнением, простотой установки благодаря заранее выполненным соединениям, защитой выводов от инверсии полярности, короткого замыкания и перенапряжения, а также функцией автоматического обнаружения разрывов замкнутых цепей, что обеспечивает высокую надежность и эффективность работы в различных приложениях.
Аналогами могут служить другие промежуточные реле серии Harmony с номинальным током до 6 А и управлением 24 В AC/DC, обладающие схожими характеристиками по коммутационной способности, стойкости к вибрациям и типу контактов, например, модели из серий RSL или RXM от Schneider Electric.
Реле оборудовано защитой выводов от инверсии полярности, короткого замыкания и перенапряжения, что снижает риск повреждений при неправильном подключении и внешних электромагнитных воздействиях, а также повышает долговечность и надежность работы устройства.
Максимальное коммутируемое напряжение реле составляет 277 В, а номинальный ток – 6 А для переменного и постоянного тока, что позволяет использовать его в широком спектре электрораспределительного оборудования и управлении приводами с нагрузками средней мощности.
Реле имеет виброустойчивость до 10 gn с амплитудой ±1 мм и ударопрочность до 10 gn при длительности 11 мс в рабочем режиме согласно стандартам EN/IEC 60068, что обеспечивает надежную работу в условиях вибраций и механических воздействий на производстве.
