Каковы основные преимущества реле Schneider Electric RXM4AB2F7 при эксплуатации в промышленных системах?

Реле RXM4AB2F7 отличается высокой надежностью за счет встроенной защиты от инверсии полярности, короткого замыкания и перенапряжения. Оно обеспечивает автоматическое обнаружение разрывов в замкнутых цепях, что повышает эффективность работы оборудования. Кроме того, наличие светодиодного индикатора состояния облегчает диагностику, а блокируемая тестовая кнопка упрощает проверку функционирования реле без демонтажа.

Какие аналоги реле Schneider Electric RXM4AB2F7 существуют и чем они отличаются?

Аналогами данного реле являются другие модели из серии Zelio и Electromechanical Harmony с 4 переключающими контактами и номинальным напряжением управления 120 В AC. Отличия могут быть в типе контактных материалов, максимальной коммутационной способности и форме вывода контактов. При выборе аналога важно учитывать совместимость по монтажу (штепсельное соединение) и технические параметры нагрузки.

Каково максимальное коммутируемое напряжение и ток для реле RXM4AB2F7, и как это влияет на выбор для конкретных нагрузок?

Максимальное коммутируемое напряжение реле составляет 250 В переменного тока, а номинальный ток — до 6 А. Это позволяет использовать реле в цепях с умеренными нагрузками, например, для управления приводами и электрораспределительным оборудованием. При выборе важно учитывать, что максимальная коммутируемая мощность достигает 1500 В·А/168 Вт, что обеспечивает надежную работу с типовыми промышленными нагрузками.

Как реле RXM4AB2F7 обеспечивает устойчивость к вибрациям и ударам в промышленной среде?

Реле имеет виброустойчивость до 3 gn с амплитудой ±1 мм в диапазоне частот 10-150 Гц при работе и до 5 gn в нерабочем состоянии, что гарантирует стабильную работу в условиях вибраций. Ударопрочность составляет 10 gn в рабочем режиме и 30 gn в нерабочем, что обеспечивает надежность в условиях механических воздействий.

Как реализовано управление и индикация состояния в реле Schneider Electric RXM4AB2F7?

Управление осуществляется через блокируемую тестовую кнопку, позволяющую вручную проверить работу реле без отключения цепи. Для индикации состояния используется встроенный светодиод, который сигнализирует о включении реле, облегчая диагностику и контроль работы устройства в режиме реального времени.

Schneider Electric Официальный поставщик

Артикул: RXM4AB2F7

4,5

Отзывы

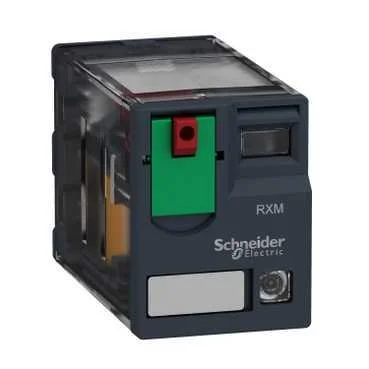

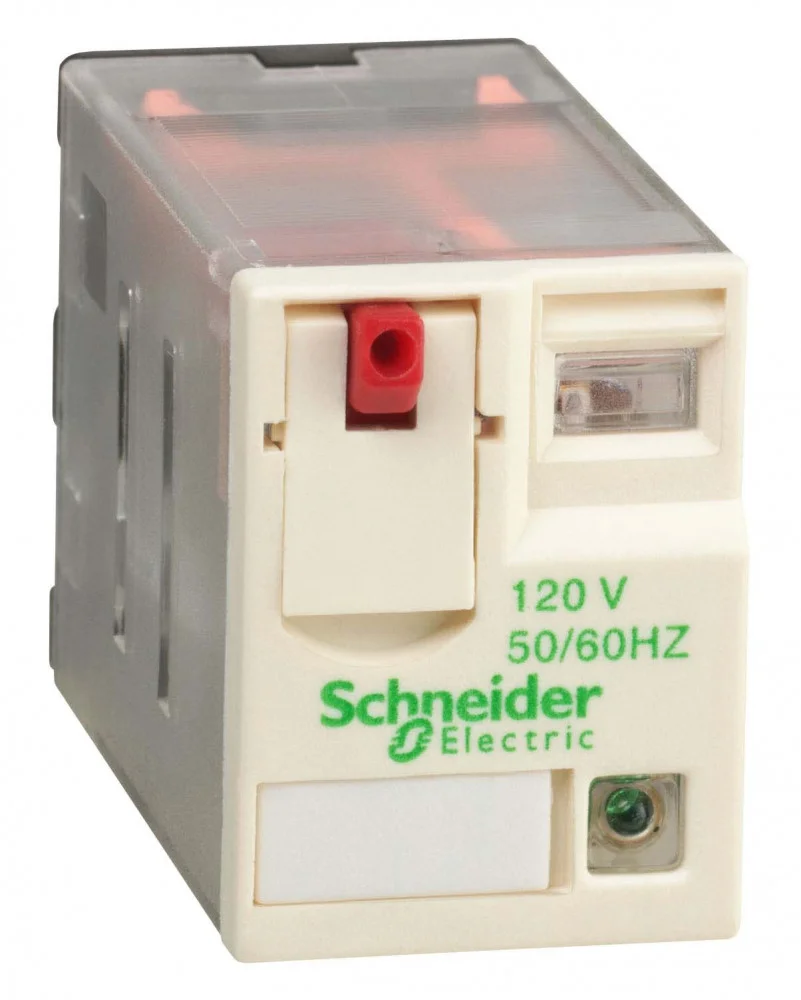

Реле Schneider Electric RXM4AB2F7

Номинальный ток 6А, напряжение 250В (AC), 4 переключающих контакта. Степень защиты IP40, рабочая температура -40...+55°C. Время срабатывания 20 мс, механическая износостойкость 10 млн циклов. Тип управления - блокируемая тестовая кнопка, разъемное соединение. Электрическая прочность изоляции 1300В между контактами, 2000В между катушкой и контактами. Вес 0.037 кг, размеры 21x27x55 мм.

На складе (6 шт.)

Доставка:

Тип реле:: электромеханическое
Номинальное напряжение (В):: 120
Номинальный ток (А):: 6
Коммутационная способность (ВА):: 1500
Время срабатывания (мс):: 20
Тип монтажа:: штекерный

Все характеристики

Стоимость:

По запросу

или

Отправьте спецификацию: sales@is-com.ru

Артикул: RXM4AB2F7

Реле Schneider Electric RXM4AB2F7

Стоимость: По запросу

Все характеристики
Описание
Документация
Гарантия
Вопросы
Отзывы ²

Все характеристики

[Ui] номинальное напряжение изоляции

250 В в соответствии с IEC 300 В в соответствии с CSA 300 В в соответствии с UL

Код совместимости

RXM

Механическая износостойкость

10000000 циклы

Рабочее положение

любое положение

Время сброса

20 мс

Данные о безопасности и надежности

B10d = 100000

Макс. коммутируемое напряжение

250 В в соответствии с IEC

Непрерывный выходной ток

5 А

Время работы

20 мс

Материал контактов

AgNi

Общая высота cad

80.35 мм 82.8 мм

Средн. потребление

1.2 В·А в 60 Гц

Ток нагрузки

6 А в 250 В Переменный ток 6 А в 28 V Постоянный ток (DC)

Среднее сопротивление

3630 Ом в 20 °C +/- 15 %

Пределы номинального рабочего напряжения

96...132 В Переменный ток

Макс. коммутационная способность

1500 В·А/168 Вт

Минимальная коммутационная способность

170 mW в 10 мА, 17 В

Форма вывода

плоский

Средн. потребление в в·а

1.2-1.2 в 60 Гц

Порог напряжения отпускания

>= 0,15 Uc

Категория защиты

RT I

Электрическая износостойкость

100000 циклы для резистивные нагрузка

Уровни тестирования

уровень А

[Ie] номинальный рабочий ток

3 А в 28 V (Постоянного тока) Н.З. в соответствии с IEC 3 А в 250 В (AC) Н.З. в соответствии с IEC 6 А в 28 V (Постоянного тока) нет в соответствии с IEC 6 А в 250 В (AC) нет в соответствии с IEC 6 А в 277 В (AC) в соответствии с UL 8 А в 30 В (Постоянного тока) в соответствии с UL

Комплектация изделия

изделие в сборе

Вес нетто

0.037 кг

[Up] номинальное импульсное выдерживаемое на

2.5 кВ в течение 1,2/50 мкс
Стандарты

CSA C22.2 № 14 UL 508 EN/IEC 61810-1

Степень загрязнения

2

Электрическая прочность изоляции

1300 В Переменный ток между контактами с микровыключение изоляция 2000 В Переменный ток между катушкой и контактом с стандартная изоляция изоляция 2000 В Переменный ток между полюсами с стандартная изоляция изоляция

Виброустойчивость

3 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)5 циклов в работе 5 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)5 циклов в нерабочем состоянии

Ударопрочность

10 gn для в рабочем режиме 30 gn для неработающий

Рабочая температура окружающей среды

-40-55 °C

Степень защиты ip

IP40 в соответствии с EN/IEC 60529

Сертификаты

CE CSA Lloyd's UL ГОСТ

Температура окружающей среды при хранении

-40-85 °C
Тип управления

блокируемая тестовая кнопка

[In] номинальный ток

6 А

Тип контактов

4 переключающ.

Светодиодный индикатор состояния

с

Серия

Электромеханическое реле Harmony

Название серии

миниатюрный

[Uc] напряжение цепи управления

120 В пер. ток 50/60 Гц 120 В

Коэффициент использования

0.2

Краткое название устройства

RXM

Тип продукта

втычное реле

[Ithe] условный тепловой ток в закрытом корпус

6 А в -40-55 °C
Гарантия

Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Класс ETIM

EC001437 Промежуточное реле

Номин. ток

6 А

Ширина

21 мм

Высота

27 мм

Глубина

55 мм

Со съемными клеммами

Да

Полюсность

Свободная полюсность

Тип управления/переключения

Моностабильное

С принудительно управляемыми контактами

Да

Тип переключающих контактов

Прочее

В комплекте с розеткой (цоколем)

Да

Тип подключения

Разъемное (штепсельное) соединение

Номин. напряжение питания цепи управления Us AC 50 Гц

120...120 В

Номин. напряжение питания цепи управления Us AC 60 Гц

120...120 В

Степень защиты (IP)

IP40

Со светодиодной (LED) индикацией

Нет

Тип напряжения управления

AC (перемен.)

Количество переключающих (перекидных) контактов

4

Описание

Реле Schneider Electric RXM4AB2F7 представляет собой высококачественный компонент, который обеспечивает надежное управление электрическими схемами в самых различных отраслях. Бренд Schneider Electric известен своим вниманием к качеству и инновациям, а как официальный поставщик, мы гарантируем вам доступ к проверенной и сертифицированной продукции. RXM4AB2F7 — это не просто реле, а результат многолетнего опыта и технологий, которые делают вашу работу более безопасной и эффективной.

Основные характеристики реле RXM4AB2F7 включают в себя номинальное напряжение изоляции до 250 В, а также высокую механическую износостойкость, позволяющую выдерживать до 10 миллионов циклов. Устройство имеет 4 переключающих контакта и обеспечивает надежную работу при токе до 6 А. Важным аспектом является его электрическая прочность изоляции, достигающая 2000 В, что гарантирует безопасность эксплуатации. С учетом диапазона рабочих температур от -40 до +55 °C, это реле способно функционировать в самых сложных условиях. Модель RXM4AB2F7 также отличается компактными размерами, что делает её идеальной для установки в ограниченных пространствах.

Функциональность реле Schneider Electric RXM4AB2F7 обеспечивает не только высокую безопасность, но и удобство в эксплуатации. Благодаря встроенному светодиодному индикатору состояния, пользователи могут легко контролировать работу устройства. Тип управления с блокируемой тестовой кнопкой позволяет минимизировать риск случайного срабатывания, что делает этот прибор особенно ценным для автоматизированных систем. Виброустойчивость и ударопрочность реле также подчеркивают его надежность, позволяя использовать его в условиях повышенных механических нагрузок.

Области применения реле RXM4AB2F7 весьма обширны. Оно идеально подходит для линий автоматизации, систем контроля доступа, а также для управления электродвигателями и освещением. Внедрение данного реле в ваши системы позволит значительно повысить эффективность работы и сократить затраты на обслуживание.

Покупая реле Schneider Electric RXM4AB2F7 в интернет-магазине НТП «Индустриальные системы», вы получаете доступ к высококачественной продукции по конкурентоспособной цене. Мы предлагаем удобные условия доставки и гарантируем наличие товара на складе, что позволяет нам оперативно обрабатывать ваши заказы. Благодаря широкому ассортименту, превышающему 5000 товаров, мы можем предложить вам не только реле, но и другие элементы автоматизации. Работая с нами, вы получаете возможность воспользоваться оптовыми скидками и отсрочкой платежа, а также удобной электронной документацией.

Не упустите возможность сделать вашу работу более эффективной и безопасной! Оформите заказ на реле Schneider Electric RXM4AB2F7 прямо сейчас, и наши консультанты с радостью помогут вам с подбором и настройкой оборудования. Мы готовы ответить на все ваши вопросы и помочь в реализации ваших проектов.

Документация

Гарантия

На реле Schneider Electric RXM4AB2F7 предоставляется официальная гарантия 12 месяцев от компании НТП «Индустриальные системы» — официального поставщика продукции Schneider Electric. Мы поставляем только оригинальное оборудование, а также предоставляем бесплатные консультации и техническую поддержку.

Вопросы

Реле RXM4AB2F7 отличается высокой надежностью за счет встроенной защиты от инверсии полярности, короткого замыкания и перенапряжения. Оно обеспечивает автоматическое обнаружение разрывов в замкнутых цепях, что повышает эффективность работы оборудования. Кроме того, наличие светодиодного индикатора состояния облегчает диагностику, а блокируемая тестовая кнопка упрощает проверку функционирования реле без демонтажа.
Аналогами данного реле являются другие модели из серии Zelio и Electromechanical Harmony с 4 переключающими контактами и номинальным напряжением управления 120 В AC. Отличия могут быть в типе контактных материалов, максимальной коммутационной способности и форме вывода контактов. При выборе аналога важно учитывать совместимость по монтажу (штепсельное соединение) и технические параметры нагрузки.
Максимальное коммутируемое напряжение реле составляет 250 В переменного тока, а номинальный ток — до 6 А. Это позволяет использовать реле в цепях с умеренными нагрузками, например, для управления приводами и электрораспределительным оборудованием. При выборе важно учитывать, что максимальная коммутируемая мощность достигает 1500 В·А/168 Вт, что обеспечивает надежную работу с типовыми промышленными нагрузками.
Реле имеет виброустойчивость до 3 gn с амплитудой ±1 мм в диапазоне частот 10-150 Гц при работе и до 5 gn в нерабочем состоянии, что гарантирует стабильную работу в условиях вибраций. Ударопрочность составляет 10 gn в рабочем режиме и 30 gn в нерабочем, что обеспечивает надежность в условиях механических воздействий.
Управление осуществляется через блокируемую тестовую кнопку, позволяющую вручную проверить работу реле без отключения цепи. Для индикации состояния используется встроенный светодиод, который сигнализирует о включении реле, облегчая диагностику и контроль работы устройства в режиме реального времени.

Отзывы о Реле Schneider Electric RXM4AB2F7

4,5

2 отзыва

Написать отзыв

Сортировать

4
Евгений И.
- 27.03.2024
Достоинства:

Качество на уровне, до 250В без проблем

Отлично справляется с нагрузками, Сергей, спасибо за совет
5
Борис Я.
- 30.05.2022
Достоинства:

Надежно держит нагрузку, хорошая температура работы

Работаю с ним уже пару месяцев, все стабильно, рекомендую

Посмотреть все отзывы

Все товары бренда

Расходные материалы

Подборка для этого товара

Доставка

Бесплатная доставка при заказе от 100 000 рублей.

Подробнее о доставке

Преимущества
для постоянных клиентов:

Система оптовых скидок
«Горячий» резерв
Отсрочка платежа
Персональный менеджер
Пополнение запасов под вашу спецификацию
Тестирование новых продуктов среди первых

Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства

Нашли ошибку в описании товара?

Другие товары группы

Смотреть все

5
Артикул:
RXM2AB2P7PVM
Реле Schneider Electric RXM2AB2P7PVM
На складе (24 шт.)
Доставка:

1–3 дня
Нужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!
По запросу

Узнать цену в 1 клик Цена в 1 клик В корзину
5
Артикул:
RXG13P7PV
Реле Schneider Electric RXG13P7PV
На складе (10 шт.)
Доставка:

1–3 дня
Нужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!
По запросу

Узнать цену в 1 клик Цена в 1 клик В корзину
4.7
Артикул:
RXG13BDPV
Реле Schneider Electric RXG13BDPV
На складе (1 шт.)
Доставка:

1–3 дня
Нужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!
По запросу

Узнать цену в 1 клик Цена в 1 клик В корзину
4.5
Артикул:
RXG23BDPV
Реле Schneider Electric RXG23BDPV
На складе (10 шт.)
Доставка:

1–3 дня
Нужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!
По запросу

Узнать цену в 1 клик Цена в 1 клик В корзину
5
Артикул:
RXM4AB2P7PVS
Реле Schneider Electric RXM4AB2P7PVS
На складе (284 шт.)
Доставка:

1–3 дня
Нужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!
По запросу

Узнать цену в 1 клик Цена в 1 клик В корзину
4.7
Артикул:
RXM4AB2B7PVM
Реле Schneider Electric RXM4AB2B7PVM
На складе (34 шт.)
Доставка:

1–3 дня
Нужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!
По запросу

Узнать цену в 1 клик Цена в 1 клик В корзину
5
Артикул:
RXM4AB1BDPVM
Реле Schneider Electric RXM4AB1BDPVM
На складе (1 шт.)
Доставка:

1–3 дня
Нужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!
По запросу

Узнать цену в 1 клик Цена в 1 клик В корзину
5
Артикул:
RSL1PVBU

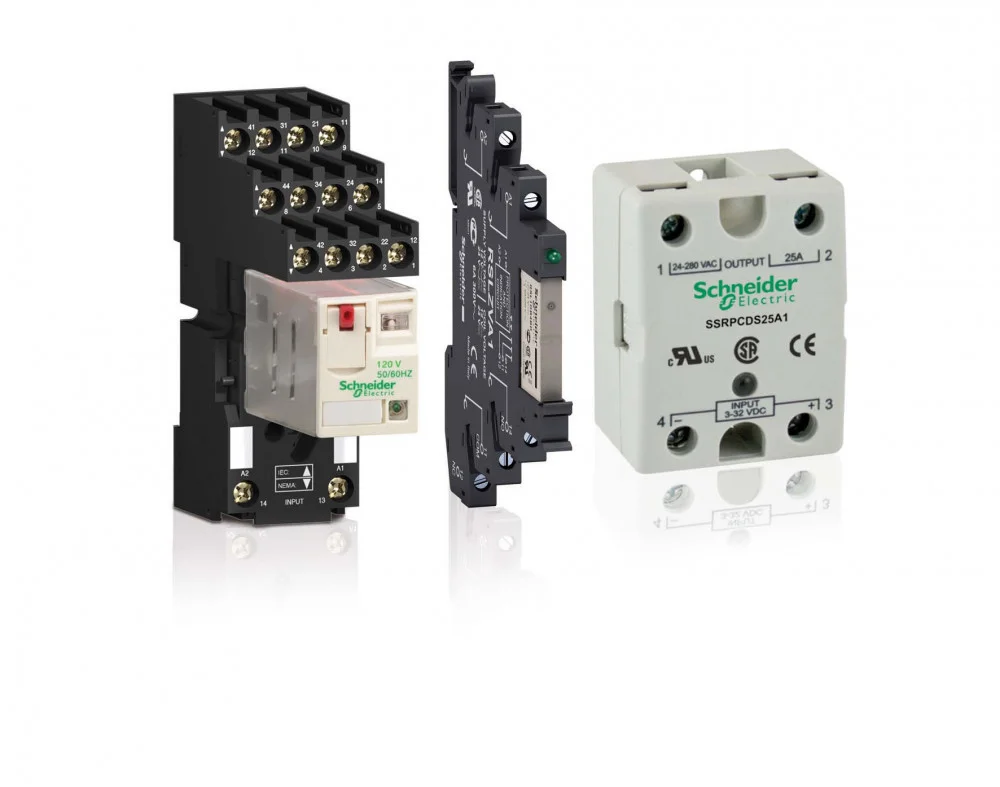

Реле Schneider Electric RSL1PVBU
