Какие преимущества обеспечивает использование шинного модуля Schneider Electric A9XAH357 в системах распределения электроэнергии?

Шинный модуль A9XAH357 обеспечивает надежное и удобное подключение модульных устройств Schneider Electric серий iDPN, iDPN Vigi и DPN N Vigi, благодаря гребенчатой конструкции с шагом 9 мм и разрезаемой длине. Он поддерживает ток до 100 А и напряжение до 415 В, что подходит для большинства промышленных и коммерческих распределительных щитов. Модуль совместим с оборудованием серии Acti 9 и Multi 9, облегчая монтаж и позволяя интегрировать вспомогательные контакты, обеспечивая высокую гибкость и безопасность работы.

Какие особенности конструкции шинного модуля обеспечивают его совместимость с автоматическими выключателями и вспомогательными устройствами?

Модуль оснащен гребенчатой шиной с промежутком 9 мм, что позволяет вставлять вспомогательные контакты iOF, iSD и iOF/SD+OF без нарушения целостности цепи. Конфигурация 3P+N обеспечивает подключение трехфазных цепей с нейтралью. Изоляция и зубчатый тип разъема гарантируют надежное электрическое соединение и защиту от случайных контактов, а совместимость с распределительными щитами Prisma и широким спектром модульных устройств упрощает интеграцию в существующие системы.

Какой тип подключения используется в шинном модуле A9XAH357 и как это влияет на монтаж и эксплуатацию?

В шинном модуле используется штыревой (Pin) тип подключения, что обеспечивает прочное и надежное электрическое соединение с автоматическими выключателями и вспомогательными устройствами. Такой тип подключения облегчает установку и замену компонентов без необходимости дополнительного инструмента, снижая время монтажа и повышая удобство обслуживания.

Как обеспечивается безопасность и защита от загрязнений при использовании данного шинного модуля?

Модуль имеет степень защиты IP20 при использовании комплектующих заглушек и защитных зубчатых крышек, что предотвращает попадание пыли и случайных контактов с токоведущими частями. Огнестойкость корпуса выдерживает температуру до 960 °C в течение 30 секунд, обеспечивая надежную работу и безопасность в условиях возможного короткого замыкания или перегрева.

Можно ли использовать шинный модуль A9XAH357 для подключения устройств с нейтральным проводом и как это реализовано?

Да, модуль предназначен для работы с устройствами, имеющими нейтральный проводник (N). Конфигурация 3P+N и маркировка L1, L2, L3 обеспечивают правильное подключение трех фаз и нейтрали, что позволяет использовать модуль в трехфазных системах с нейтралью, обеспечивая баланс и безопасность электрических цепей.

Schneider Electric Официальный поставщик

Артикул: A9XAH357

Отзывы

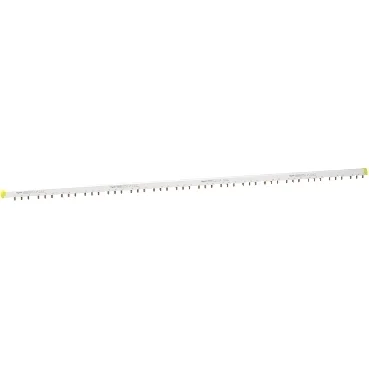

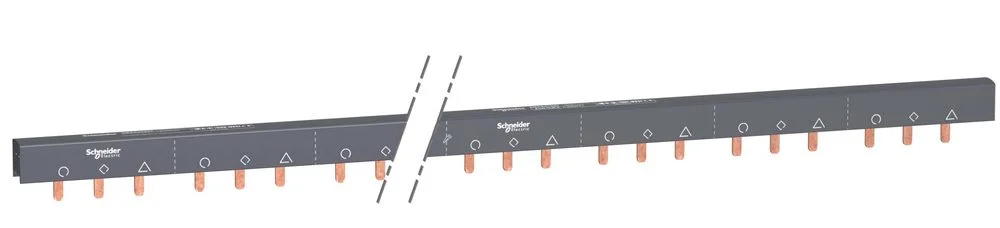

Шинный модуль Schneider Electric A9XAH357

Номинальный ток 100А, рабочее напряжение 415В переменного тока. Конфигурация 3 полюса, количество модулей 57 по 18 мм. Шаг 9 мм, длина 1000 мм, степень защиты IP20. Изоляция 500В, огнестойкость 960°C (30 с). Подходит для подключения 16 устройств, совместимость с сериями Acti 9 и Prisma. Исполнение монтажа горизонтальное, тип подключения штырь (Pin).

На складе (1 шт.)

Доставка:

Номинальный ток (A):: 100
Номинальное напряжение (В):: 415
Степень защиты IP:: IP20
Конфигурация системы (фазы/PE/N):: 3

Все характеристики

Стоимость:

По запросу

или

Отправьте спецификацию: sales@is-com.ru

Артикул: A9XAH357

Шинный модуль Schneider Electric A9XAH357

Стоимость: По запросу

Все характеристики
Описание
Документация
Гарантия
Вопросы
Отзывы ⁵

Все характеристики

Шаг 9 мм

114

Цвет

Белый (RAL 9003)

Количество каналов

16 Aux + 3 L

Изоляция

изолированный

Тип разъема

зуб

Место установки

top or bottom в Клеммы туннельного типа top or bottom в double terminal

Маркировка

L1 L2 L3

Межполюсный шаг

18 мм

Расстояние между направляющими

63 мм

POles configuration for 1 way

1 3P

Оборудование в комплекте

комплект из 10 шт. end piece

Совместимость серий продукта

Acti 9 iC60 Acti 9 iK60 Acti 9 iID Acti 9 iID K Acti 9 iSW Acti 9 iSW-NA Multi 9 C60

[Ie] номинальный рабочий ток

100 А в 40 °C

Комплектация изделия

разрезаемый

[в] номинальное рабочее напряжение

415 В Переменный ток

Исполнение монтажа

горизонт.

Номинальное напряжение изоляции

500 В Переменный ток в соответствии с МЭК 61439-2
Стандарты

IEC 60947-7-1 МЭК 61439-2

Степень загрязнения

3 в соответствии с IEC 60947-7-1

Огнестойкость

960 °C ( 30 с ) в соответствии с МЭК 60695-2-1

Степень защиты ip

IP20 with end-pieces and tooth covers
Серия

Acti 9

LInes description

3L

Категория - аксессуар/отдельная деталь

аксессуары присоединений

Тип продукта

комбинированная сборная шина

Общее количество модулей по 18 мм

57
Гарантия

Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Информация о ремонтопригодности

Подлежит замене
Класс ETIM

EC000215 Фазовая шина (шинная разводка)

Изолированн.

Нет

Количество фаз

3

Поперечное сечение

16 мм²

Номин. продолжительный ток Iu

100 А

Количество полюсов

3

Длина

1000 мм

Тип подключения

Штырь (Pin)

Подходит для аппаратов с вспомогат. выключателем (доп. контактом)

Нет

Подходит для устройств с N-проводником

Да

Подходит для количества подключаемых устройств

16

Макс. допустимое раб. напряжение Ue

415 В

Размер шага

18 мм

Описание

Шинный модуль Schneider Electric A9XAH357 представляет собой высококачественное оборудование, предназначенное для обеспечения надежного и безопасного распределения электроэнергии в различных электрических системах. Бренд Schneider Electric зарекомендовал себя как один из ведущих производителей в области электротехнического оборудования, и мы, компания НТП «Индустриальные системы», гордимся тем, что являемся официальным поставщиком этой марки. Мы предлагаем вам возможность приобрести данный шинный модуль, который станет отличным решением для ваших нужд.

Модель A9XAH357 обладает множеством впечатляющих характеристик, делающих её идеальным выбором для современных электрических решений. Шинный модуль имеет шаг 9 мм и длину 1000 мм, что позволяет легко интегрировать его в существующие системы. Цвет исполнения – белый (RAL 9003), что делает его подходящим для различных интерьеров. Модуль соответствует строгим стандартам IEC 60947-7-1 и МЭК 61439-2, что подтверждает его высокую степень защиты и надежность. С максимальным рабочим током 100 А при температуре 40 °C, A9XAH357 готов справиться с высокими нагрузками. Кроме того, данный модуль имеет 16 Aux и 3 L канала, что делает его универсальным для различных приложений.

Эти параметры способствуют повышению безопасности и эффективности эксплуатации электрических систем. Шинный модуль Schneider Electric A9XAH357 обеспечивает надежную изоляцию и защиту от перегрузок, что делает его идеальным решением для использования в линиях автоматизации, системах контроля доступа и других электрических установках. С его помощью вы сможете легко организовать распределение электроэнергии, что существенно упростит управление и повысит уровень надежности всей системы.

Шинный модуль A9XAH357 находит свое применение в самых различных областях, начиная от промышленных объектов и заканчивая коммерческими зданиями. Он отлично подойдет для реализации линий автоматизации, а также в проектах, связанных с распределением электроэнергии и управлением различными устройствами. Благодаря своей универсальности и высокой производительности, модуль Schneider Electric A9XAH357 будет незаменимым помощником в реализации даже самых сложных электрических решений.

Мы предлагаем вам купить шинный модуль Schneider Electric A9XAH357 по выгодной цене. На нашем складе более 5000 товаров, и мы готовы обеспечить быструю доставку, а также предложить гибкие условия оплаты, включая оптовые скидки и отсрочку платежа. У нас вы можете быть уверены в качестве и надежности продукции, так как мы являемся официальным поставщиком Schneider Electric. Мы гарантируем, что наш опыт и профессионализм помогут вам найти оптимальное решение для ваших задач.

Не упустите возможность заказать шинный модуль Schneider Electric A9XAH357 прямо сейчас. Наши консультанты готовы помочь вам с подбором оборудования и его настройкой, чтобы вы могли максимально эффективно использовать все преимущества этого надежного и высококачественного продукта. Оформите заказ на нашем сайте НТП «Индустриальные системы», и мы обеспечим вас всем необходимым для успешной работы вашей электрической системы.

Документация

Гарантия

На шинный модуль Schneider Electric A9XAH357 предоставляется официальная гарантия 12 месяцев от компании НТП «Индустриальные системы» — официального поставщика продукции Schneider Electric. Мы поставляем только оригинальное оборудование, а также предоставляем бесплатные консультации и техническую поддержку.

Вопросы

Шинный модуль A9XAH357 обеспечивает надежное и удобное подключение модульных устройств Schneider Electric серий iDPN, iDPN Vigi и DPN N Vigi, благодаря гребенчатой конструкции с шагом 9 мм и разрезаемой длине. Он поддерживает ток до 100 А и напряжение до 415 В, что подходит для большинства промышленных и коммерческих распределительных щитов. Модуль совместим с оборудованием серии Acti 9 и Multi 9, облегчая монтаж и позволяя интегрировать вспомогательные контакты, обеспечивая высокую гибкость и безопасность работы.
Модуль оснащен гребенчатой шиной с промежутком 9 мм, что позволяет вставлять вспомогательные контакты iOF, iSD и iOF/SD+OF без нарушения целостности цепи. Конфигурация 3P+N обеспечивает подключение трехфазных цепей с нейтралью. Изоляция и зубчатый тип разъема гарантируют надежное электрическое соединение и защиту от случайных контактов, а совместимость с распределительными щитами Prisma и широким спектром модульных устройств упрощает интеграцию в существующие системы.
В шинном модуле используется штыревой (Pin) тип подключения, что обеспечивает прочное и надежное электрическое соединение с автоматическими выключателями и вспомогательными устройствами. Такой тип подключения облегчает установку и замену компонентов без необходимости дополнительного инструмента, снижая время монтажа и повышая удобство обслуживания.
Модуль имеет степень защиты IP20 при использовании комплектующих заглушек и защитных зубчатых крышек, что предотвращает попадание пыли и случайных контактов с токоведущими частями. Огнестойкость корпуса выдерживает температуру до 960 °C в течение 30 секунд, обеспечивая надежную работу и безопасность в условиях возможного короткого замыкания или перегрева.
Да, модуль предназначен для работы с устройствами, имеющими нейтральный проводник (N). Конфигурация 3P+N и маркировка L1, L2, L3 обеспечивают правильное подключение трех фаз и нейтрали, что позволяет использовать модуль в трехфазных системах с нейтралью, обеспечивая баланс и безопасность электрических цепей.
