Schneider Electric Официальный поставщик
Артикул: LR9F5367

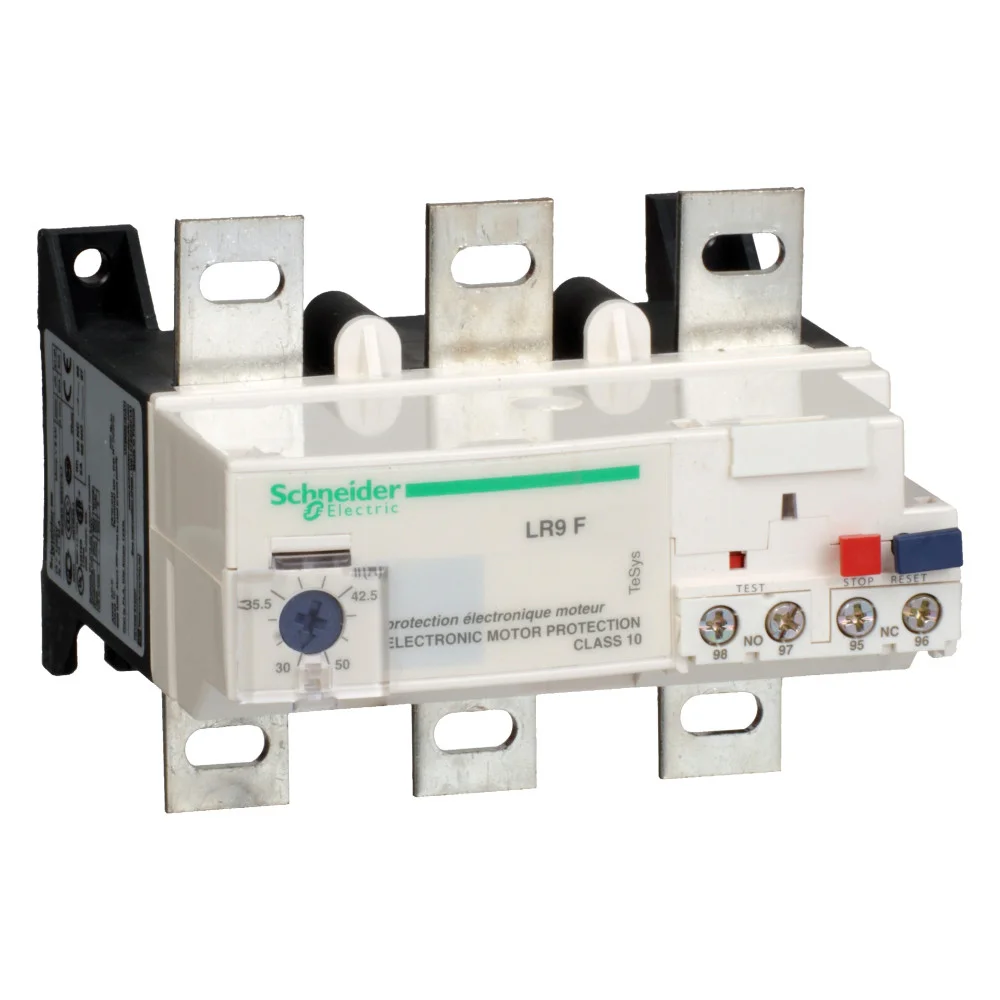

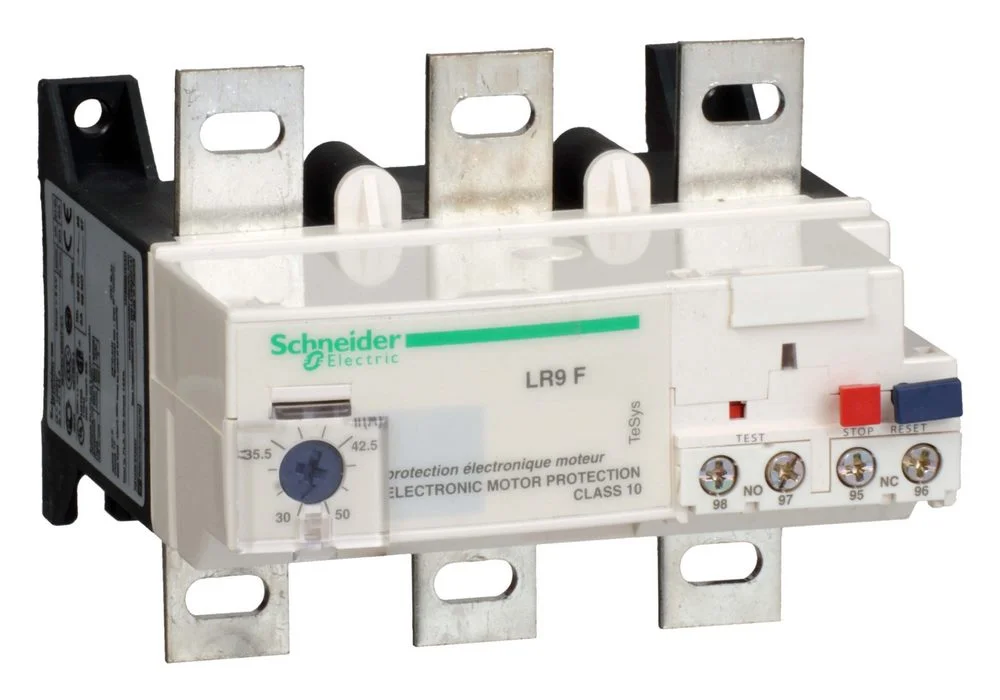

Тепловое реле перегрузки Schneider Electric LR9F5367

Номинальный ток 100А, класс тепловой перегрузки 10. Рабочее напряжение до 1000В переменного тока, частота 50/60 Гц. Диапазон уставок тепловой защиты 60-100А, чувствительность к обрыву фазы 4с ±20%. Степень защиты IP20, монтаж на контакторах TeSys. Температурный диапазон эксплуатации -20...+55°C, огнестойкость 850°C. Электромагнитная совместимость по стандартам IEC 61000. Вес 0.9 кг.
На складе (1 шт.)
Доставка:
1–3 дня
Нужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!
Тип реле:
реле защиты
Номинальное напряжение (В):
1000
Номинальный ток (А):
100
Конфигурация контактов:
1NO+1NC
Время срабатывания (мс):
3.2 - 4.8
Тип монтажа:
панельный
Стоимость:
По запросу
или
Отправьте спецификацию: Скопировано sales@is-com.ru
Артикул: LR9F5367
Тепловое реле перегрузки Schneider Electric LR9F5367
Стоимость: По запросу

Все характеристики

  • Наименование продукта
    TeSys LRF
    Тип сети
    Переменный ток
    Область применения
    защита двигателя
    Диапазон уставок тепловой защиты
    60-100 А
    Серия
    TeSys
    Класс тепловой перегрузки
    класс 10 в соответствии с IEC 60947-4
    Краткое название устройства
    LR9F
    Тип продукта
    электронное тепловое реле защиты от перегрузки
    Совместимость продукта
    LC1F115...LC1F185
  • Монтажная опора
    прямо на контакторе монтаж на панель
    [Ue] номинальное рабочее напряжение
    1000 В Переменный ток 50/60 Гц для Силовая цепь в соответствии с VDE 0110 группа C
    [Ui] номинальное напряжение изоляции
    Силовая цепь: 1000 В Переменный ток в соответствии с IEC 60947-4
    Код совместимости
    LR9F
    Момент затяжки
    Цепь управления: 1.2 N.m в винтовой зажим Силовая цепь: 18 N.m в винтовой зажим
    Тип управления
    шкала Белый регулировка тока полной нагрузки тестовая кнопка Красный кнопка Красный сброс кнопка останов
    Частота сети
    50/60 Гц
    Тип контактов
    1 Н.О. + 1 Н.З.
    Сброс
    ручной сброс на переднем реле
    Выдерживаемая импульсная помеха
    4 кВ в соответствии с МЭК 61000-4-5
    [Ith] условный тепловой ток на открытом воздухе
    5 А для Цепь управления
    Чувствительность к обрыву фазы
    срабатывает за 4 с +/- 20 % в соответствии с IEC 60947-4-1
    Уставка срабатывания
    1,12 +/- 0,06 In срабатывание в соответствии с IEC 60947-4-1
    Температурная компенсация
    -20-70 °C
    Номинальная мощность, вт
    100 В·А в 24 В Переменный ток 100 Вт в 24 В Постоянный ток (DC) 100 Вт в 48 В Постоянный ток (DC) 200 В·А в 48 В Переменный ток 25 Вт в 440 В Постоянный ток (DC) 400 В·А в 110 В Переменный ток 45 Вт в 220 В Постоянный ток (DC) 50 Вт в 110 В Постоянный ток (DC) 600 В·А в 220 В Переменный ток 600 В·А в 380 В Переменный ток 600 В·А в 600 В Переменный ток
    Коммутационная способность, ма
    0...150 мА
    Соединения – клеммы
    Цепь управления: винтовой зажим 1 кабель 0.75-2.5 мм² - жесткость кабеля: гибкий - С кабельным наконечником Цепь управления: винтовой зажим 1 кабель 0.75-2.5 мм² - жесткость кабеля: жесткий кабель Цепь управления: винтовой зажим 1 кабель 0.75-4 мм² - жесткость кабеля: гибкий - Без наконечника Цепь управления: винтовой зажим 2 кабель 1-1.5 мм² - жесткость кабеля: гибкий - С кабельным наконечником Цепь управления: винтовой зажим 2 кабель 1-2.5 мм² - жесткость кабеля: гибкий - Без наконечника Цепь управления: винтовой зажим 2 кабель 1-1 мм² - жесткость кабеля: жесткий кабель Силовая цепь: клеммы с кольцевыми наконечниками M8
    Индикатор наличия напряжения
    индикатор срабатывания
    Вес нетто
    0.9 кг
    [Up] номинальное импульсное выдерживаемое на
    8 кВ в соответствии с IEC 60947-1
  • Стандарты
    IEC 60255-8 VDE 0660 IEC 60255-17 IEC 60947-4-1 EN 60947-4-1
    Огнестойкость
    850 °C в соответствии с IEC 60695-2-1
    Электромагнитная совместимость
    стойкость к электростатическому разряду: 6 кВ при косвенном контакте в соответствии с МЭК 61000-4-2 стойкость к электростатическому разряду: 8 кВ в воздухе в соответствии с МЭК 61000-4-2 Испытание на стойкость к радиочастотным помехам: 10 В/м в соответствии с МЭК 61000-4-3 тест на стойкость к коммутационным помехам: 2 кВ в соответствии с МЭК 61000-4-4
    Электрическая прочность изоляции
    6 кВ 50 Гц в соответствии с IEC 255-5
    Защитное исполнение
    TH
    Рабочая температура окружающей среды
    -20-55 °C в соответствии с IEC 60255-8
    Степень защиты ip
    IP20 в соответствии с МЭК 60529 IP20 в соответствии с VDE 0106
    Сертификаты
    UL CSA UKCA
    Температура окружающей среды при хранении
    -40-85 °C
    Механическая стойкость
    удары: 13 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-7 вибрации 5...300 Hz: 2 Gn в соответствии с IEC 60068-2-6
  • Гарантия
    Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
  • Класс ETIM
    EC000106 Реле тепловой защиты
    Способ монтажа
    Непосредств. крепл./обособленн. размещение
    Количество вспомогат. нормально разомкнутых (НО) контактов
    1
    Количество вспомогат. нормально замкнутых (НЗ) контактов
    1
    Класс защиты
    Класс 10
    Тип подключения силовой электрич. цепи
    Винтовое соединение
    Макс. допустимое раб. напряжение Ue
    690 В
    Регулируемый диапазон тока
    60...100 А
    Ввод для перезапуска
    Да
    Функция автоматического перезапуска
    Да
    Кнопка для функции перезапуска
    Нет

Описание

Тепловое реле перегрузки Schneider Electric LR9F5367 представляет собой высококачественное оборудование, предназначенное для защиты электрических двигателей и других компонентов от перегревания и перегрузок. Бренд Schneider Electric зарекомендовал себя как надежный партнер в области электротехнического оборудования, и мы, НТП «Индустриальные системы», гордимся тем, что являемся официальным поставщиком данной продукции. Выбор реле LR9F5367 — это выбор в пользу надежности и эффективности, что делает его идеальным решением для различных промышленных задач.

Это электронное тепловое реле защитит ваши устройства от негативных последствий перегрузки, обеспечивая стабильную работу даже в условиях повышенных нагрузок. Устройство поддерживает номинальное рабочее напряжение до 1000 В и подходит для работы в сетях переменного тока с частотой 50/60 Гц, что делает его универсальным решением для различных промышленных применений. Реле LR9F5367 имеет класс тепловой перегрузки 10, что обеспечивает надежную защиту при изменении условий эксплуатации. С возможностью установки непосредственно на контакторы и наличием функции автоматического перезапуска, это реле значительно упрощает процесс монтажа и эксплуатации. Артикул LR9F5367 объединяет в себе высокую степень защищенности и механическую стойкость, что подтверждено соответствующими стандартами IEC и VDE.

Функциональность реле LR9F5367 обеспечивает не только защиту от перегрузок, но и повышает общую эффективность работы оборудования. Устройству присущи такие особенности, как чувствительность к обрыву фазы и возможность настройки диапазона тока от 60 до 100 А, что позволяет точно адаптировать его к конкретным условиям эксплуатации. Благодаря компактному дизайну и простоте монтажа, это реле идеально подходит для линий автоматизации, систем управления и контроля доступа, позволяя оптимизировать работу различных устройств и систем.

Приобретая тепловое реле перегрузки Schneider Electric LR9F5367 в НТП «Индустриальные системы», вы получаете доступ к высококачественной продукции со склада, превышающего 5000 наименований. Мы предлагаем конкурентоспособные цены и гибкие условия доставки, включая оптовые скидки и возможность отсрочки платежа. Наша команда консультантов всегда готова помочь вам с подбором необходимого оборудования и ответить на все ваши вопросы, чтобы вы могли сделать осознанный выбор. Мы гарантируем, что с реле LR9F5367 от Schneider Electric ваша работа станет более безопасной и эффективной.

Не упустите возможность приобрести тепловое реле перегрузки LR9F5367 уже сегодня! Закажите его в нашем интернет-магазине, и наши специалисты помогут вам с оформлением и настройкой. Надежность и качество Schneider Electric — это то, на что вы можете рассчитывать, выбирая наше оборудование.

Документация

Гарантия

На тепловое реле перегрузки Schneider Electric LR9F5367 предоставляется официальная гарантия 12 месяцев от компании НТП «Индустриальные системы» — официального поставщика продукции Schneider Electric. Мы поставляем только оригинальное оборудование, а также предоставляем бесплатные консультации и техническую поддержку.

Вопросы

  • Тепловое реле LR9F5367 оснащено встроенной функцией сигнализации, широким диапазоном регулировки тока (60-100 А) и высокой точностью срабатывания согласно классу 10 IEC 60947-4-1. Оно обеспечивает надежную защиту от перегрузок, заклинивания ротора и обрыва фазы, а также позволяет компактно монтироваться непосредственно под контакторами TeSys D и F, что упрощает сборку пускателей двигателей и уменьшает занимаемое пространство.

  • Аналогами LR9F5367 являются другие модели серии TeSys LR9F с похожими параметрами в диапазоне тока 60-100 А, а также тепловые реле других производителей, соответствующие стандарту IEC 60947-4-1 и классу тепловой перегрузки 10. Однако для обеспечения оптимальной совместимости и надежности рекомендуется использовать устройства Schneider Electric серии TeSys, совместимые с контакторами LC1F115...LC1F185.

  • Тепловое реле LR9F5367 оснащено функцией чувствительности к обрыву фазы, которая срабатывает в течение 4 секунд с допустимым отклонением ±20 % согласно IEC 60947-4-1. Это предотвращает повреждение электродвигателя при потере фазного напряжения, обеспечивая своевременное отключение нагрузки и защиту оборудования.

  • Настройка уставки срабатывания выполняется на шкале с белой регулировкой, позволяющей задать ток срабатывания в диапазоне от 60 до 100 А с точностью ±6 % номинального тока (In). Это обеспечивает адаптацию защиты под конкретные параметры электродвигателя и условия работы, снижая риск ложных срабатываний и повреждений.

  • Сброс теплового реле LR9F5367 осуществляется вручную с помощью красной кнопки сброса на передней панели. Кроме того, предусмотрена функция автоматического перезапуска, позволяющая устройству самостоятельно восстановить питание после устранения перегрузки, что повышает надежность и удобство эксплуатации в автоматизированных системах управления.
