Schneider Electric Официальный поставщик
Артикул: ATS01N206QN

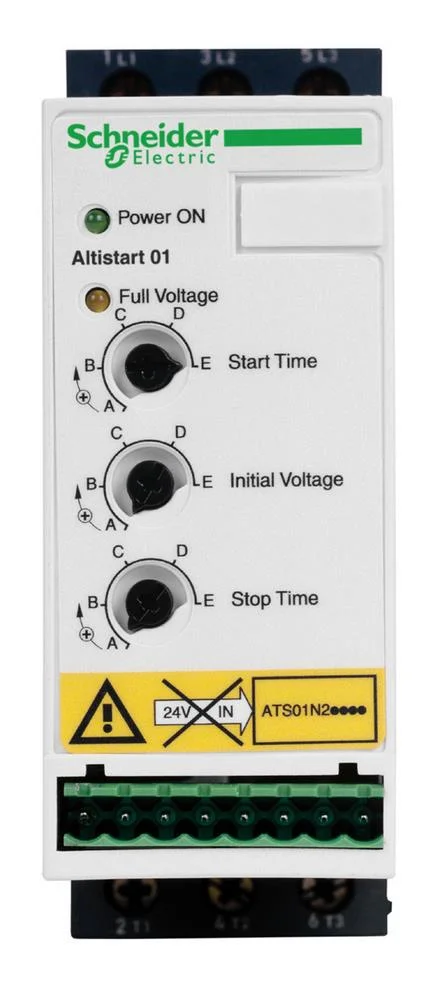

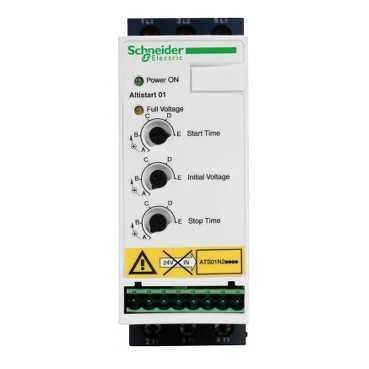

Устройство плавного пуска Schneider Electric ATS01N206QN

Номинальное напряжение 380...415 В, 3 фазы. Номинальный ток 6 А при 40°C, мощность двигателя до 3 кВт. Пуск с постепенным увеличением напряжения, время пуска регулируется от 1 до 10 с. Степень защиты IP20, рабочая температура -10...+40°C. Электрическое соединение через винтовые зажимы, диапазон частоты сети 50...60 Гц. Соответствует стандартам EN/IEC 60947-4-2 и UL.
На складе (8 шт.)
Доставка:
1–3 дня
Нужно больше или быстрее?
Свяжитесь с нами и мы предложим специальные условия!
Номинальная мощность (кВт):
3
Номинальный ток (А):
6
Напряжение питания (В):
380 - 415
Метод пуска:
voltage_ramp
Типы дискретных и аналоговых I/O:
digital_input - digital_output
Класс защиты (IP):
IP20
Стоимость:
По запросу
или
Отправьте спецификацию: Скопировано sales@is-com.ru
Артикул: ATS01N206QN
Устройство плавного пуска Schneider Electric ATS01N206QN
Стоимость: По запросу

Все характеристики

  • Код совместимости
    ATS01N2
    Момент затяжки
    1.9-2.5 Н-м 0.5-0.5 Н-м
    Частота сети
    47,5...63 Гц
    Рабочее положение
    вертикальный +/- 10 градусов
    Потребляемый ток
    30 А при номинальной нагрузке
    Напряжение дискретного выхода
    24 В (пределы напряжения: 6...30 V) логика с открытым коллектором
    Электрическое соединение
    винтовой зажим 4 мм - жесткий 1 1...10 mm² AWG 8 силовая цепь клеммный блок с винтовыми зажимами - гибкий без наконечника 2 0,5...1,5 мм² AWG 16 цепь управления клеммный блок с винтовыми зажимами - жесткий 1 0,5...2,5 мм² AWG 14 цепь управления винтовой зажим 4 мм - жесткий 2 1...6 mm² AWG 10 силовая цепь клеммный блок с винтовыми зажимами - жесткий 2 0,5...1 мм² AWG 17 цепь управления клеммный блок с винтовыми зажимами - гибкий с кабельным наконечником 1 0,5...1,5 мм² AWG 16 цепь управления винтовой зажим 4 мм - гибкий без наконечника 1 1,5...10 мм² AWG 8 силовая цепь клеммный блок с винтовыми зажимами - гибкий без наконечника 1 0,5...2,5 мм² AWG 14 цепь управления винтовой зажим 4 мм - гибкий с кабельным наконечником 2 1...6 mm² AWG 10 силовая цепь винтовой зажим 4 мм - гибкий без наконечника 2 1,5...6 мм² AWG 10 силовая цепь
    Напряжение дискретного входа
    24...40 V
    Тип дискретного входа
    логический (LI1, LI2, BOOST(УСИЛЕНИЕ)) функции "останов", "пуск" и "усиленный пусковой момент"
    Пределы напряжения питания
    342-456 В
    Тип дискретных входов
    положительный LI1, LI2, BOOST(УСИЛЕНИЕ) при Состоянии 0: < 5 В и 13 В, >= 0.5 mA
    Рассеиваемая мощность, вт
    4 Вт при полной нагрузке и при завершении пуска 64 Вт в переходном состоянии
    Стиль сборки
    с радиатором
    Частота сети питания
    50...60 Hz - 5...5 %
    Продолжительность пуска
    1 s / 100 5 s / 20 10 s / 10 регулируем. от 1 до 10 с
    Пусковой момент
    30...80 % пускового момента при прямом пуске двигателя
    Ток дискретного выхода
    2 А DC-13 3 А AC-15
    Символ времени остановки
    регулируем. от 1 до 10 с
    Минимальный коммутируемый ток
    10 мА в 6 В пост. ток для релейные выходы
    Макс. коммутируемый ток
    релейные выходы: 2 А в 250 В пер. ток cos phi = 0,5 и L/R = 20 мс индуктивн. загрузка релейные выходы: 2 А в 30 В пост. ток cos phi = 0,5 и L/R = 20 мс индуктивн. загрузка
    Диапазон мощности
    1.1-2 кВт в 380-440 В 3 фазы 2.2-3 кВт в 380-440 В 3 фазы
    Маркировка
    CE
    [Us] номинальное напряжение сети
    380...415 В - 10...10 %
    Назначение продукта
    асинхронные электродвигатели
    Тип пускателя
    soft starter
  • Стандарты
    EN/IEC 60947-4-2
    Степень загрязнения
    2 в соответствии с EN/IEC 60947-4-2
    Относительная влажность
    5-95 % без попадания конденсата или капель воды в соответствии с EN/IEC 60068-2-3
    Температура окружающего воздуха при хранении
    -25-70 °C в соответствии с EN/IEC 60947-4-2
    Рабочая высота
    1000 м с уменьшением номинального тока на 2,2 % на каждые дополнительные 100 м
    Электромагнитная совместимость
    наведенные и излучаемые помехи уровень В в соответствии с CISPR 11 стойкость к переходным процессам уровень 4 в соответствии с IEC 61000-4-4 стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с IEC 61000-4-3 кратковременные исчезновения и колебания напряжения в соответствии с IEC 61000-4-11 импульс напряжения/тока уровень 3 в соответствии с IEC 61000-4-5 наведенные и излучаемые помехи уровень В в соответствии с IEC 60947-4-2 затухающие колебания уровень 3 в соответствии с IEC 61000-4-12 электростатический разряд уровень 3 в соответствии с IEC 61000-4-2 электромагнитная совместимость в соответствии с EN 50082-1 электромагнитная совместимость в соответствии с EN 50082-2 гармоники в соответствии с IEC 1000-3-2 гармоники в соответствии с IEC 1000-3-4 стойкость к наведенным помехам, вызванных электромагнитными полями уровень 3 в соответствии с IEC 61000-4-6
    Виброустойчивость
    1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6
    Ударопрочность
    15 gn для 11 мс в соответствии с EN/IEC 60068-2-27
    Рабочая температура окружающей среды
    -10-40 °C (без ухудшения номинальных значений) 40-50 °C (с уменьшением номинального тока на 2 % на каждый дополнительный °C)
    Степень защиты ip
    IP20
    Сертификаты
    UL B44,1-96/ASME A17,5 для пускателя, подкл. последо-но с каждой обмоткой двигат. CSA ГОСТ C-Tick CCC
  • Регламент reach
    Содержание особо опасных веществ не превышает пороговую величину
    Информация об исключениях по регламенту rohs
    да
    Не содержит ртути
    да
    WEee
    На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
    Регламент rohs китая
    X
    Директива ec rohs
    Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
    Не содержит токсичных тяжелых металлов
    да
    Не содержит особо опасных веществ согласно декларации reach
    да
  • Напряжение цепи управления
    встроенный в пускатель
    Категория применения
    AC-53B в соответствии с EN/IEC 60947-4-2
    Тип дискретного выхода
    логика с открытым коллектором LO1 конец сигнала пуска релейные выходы R1A, R1C нет
    Мощность двигателя, квт
    3 кВт, 3 фазы в 380...415 В 1.5 кВт, 3 фазы в 380...415 В 2.2 кВт, 3 фазы в 380...415 В
    Номинал пускателя icl
    6 А
    Тип пуска
    пуск с постепенным увеличением напряжения
    Доступные функции
    встроенный байпас
    Тип дисплея
    1 светодиод (зеленый) для пускатель запитан 1 светодиод (желтый) для достигнуто номинальн. напряжение
    Серия продукта
    Altistart 01
    Краткое название устройства
    ATS01
    Тип продукта
    устройство плавного пуска
    Специальная область применения продукта
    простая машина
    Число фаз
    3 фазы
  • Гарантия
    Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
    Информация о ремонтопригодности
    Подлежит замене
  • Класс ETIM
    EC000640 Софтстартер (устройство плавного пуска электродвигателя)
    Функционал. назначение/применение
    Однонаправленный пускатель
    С дисплеем
    Нет
    Номин. раб. напряжение Ue
    380...415 В
    Степень защиты (IP)
    IP20
    Класс защиты
    Прочее
    Номинал. рабочий ток Ie при 40°C
    6 А
    Номин. мощность трехфазного двигателя в номин. режиме при 400 В
    1.5 кВт
    Допустимая температура окружающей среды без ухудшения параметров
    40 °C
    Комплексная защита двигателя от перегрузки
    Да
    Тип напряжения управления
    AC/DC (перемен./постоян.)
    Внутренний байпас
    Нет
    Регулировка крутящего момента
    Да

Описание

Устройство плавного пуска Schneider Electric ATS01N206QN представляет собой высококачественное оборудование, предназначенное для эффективного управления запуском асинхронных электродвигателей. Бренд Schneider Electric зарекомендовал себя как надежный производитель, обеспечивающий высокие стандарты качества и безопасности, что делает его продукцию идеальным выбором для различных промышленных применений. В качестве официального поставщика, интернет-магазин НТП «Индустриальные системы» предлагает своим клиентам возможность приобрести данное устройство с гарантией надежности и долговечности.

Шнедер Электрик ATS01N206QN имеет мощность до 3 кВт и работает в диапазоне напряжения от 380 до 415 В, что делает его универсальным решением для трехфазных систем. Артикул ATS01N206QN включает в себя такие важные характеристики, как минимальный ток в 6 А и возможность работы с двигателями, имеющими мощность до 3 кВт. Устройство соответствует строгим стандартам EN/IEC 60947-4-2 и обеспечивает степень защиты IP20, что позволяет ему функционировать в условиях, где может присутствовать пыль и влага. Полный диапазон рабочих температур от -10 до 40 °C без ухудшения характеристик делает его подходящим для большинства промышленных и коммерческих условий.

Функциональность устройства включает в себя не только плавный запуск, но и комплексную защиту двигателя от перегрузок, что значительно повышает безопасность эксплуатации. Благодаря встроенному байпасу и возможности регулировки крутящего момента, ATS01N206QN обеспечивает оптимальные условия для работы двигателей, минимизируя механические нагрузки и увеличивая их срок службы. Установка данного устройства значительно увеличивает эффективность работы оборудования и снижает затраты на обслуживание, что является важным аспектом в современных производственных условиях.

Устройство плавного пуска ATS01N206QN идеально подходит для применения в различных областях, включая линии автоматизации, насосные станции и системы вентиляции. Оно может использоваться в промышленных предприятиях, где требуется надежный и эффективный запуск двигателей, а также для управления системами контроля доступа, где важно избежать резких стартов и остановок.

Приобретая устройство плавного пуска Schneider Electric ATS01N206QN в НТП «Индустриальные системы», вы получаете не только качественный продукт, но и широкий спектр дополнительных услуг. У нас в наличии более 5000 товаров, что позволяет быстро удовлетворить запросы клиентов. Мы предлагаем гибкие условия оплаты, включая оптовые скидки и отсрочку платежа, а также возможность оформления электронной документации, что делает сотрудничество с нами удобным и выгодным. Наша команда профессиональных консультантов всегда готова помочь вам с подбором и настройкой оборудования, что позволит вам максимально эффективно использовать все преимущества, которые предлагает данный продукт.

Не упустите возможность приобрести устройство плавного пуска Schneider Electric ATS01N206QN по выгодной цене. Оформите заказ прямо сейчас, и наши специалисты оперативно свяжутся с вами для уточнения всех деталей. Мы уверены, что это оборудование станет надежным помощником в вашем бизнесе и обеспечит долгосрочную и эффективную работу ваших электродвигателей.

Документация

Гарантия

На устройство плавного пуска Schneider Electric ATS01N206QN предоставляется официальная гарантия 12 месяцев от компании НТП «Индустриальные системы» — официального поставщика продукции Schneider Electric. Мы поставляем только оригинальное оборудование, а также предоставляем бесплатные консультации и техническую поддержку.

Вопросы

  • Устройство плавного пуска Schneider Electric ATS01N206QN обеспечивает плавное увеличение напряжения на электродвигателе, что снижает пусковые токи и механические нагрузки на оборудование. Это продлевает срок службы двигателя и связанных механизмов, уменьшает вероятность перегрузок в электросети и способствует экономии электроэнергии. Кроме того, устройство имеет встроенную защиту двигателя от перегрузок и регулируемый пусковой момент, что повышает надежность и безопасность эксплуатации.

  • Аналогами устройства плавного пуска Schneider Electric ATS01N206QN являются изделия таких брендов, как Siemens Sirius 3RW30, ABB PSR, Eaton DILSoft, а также устройства плавного пуска Allen-Bradley Bulletin 150. Все они обеспечивают схожие функции по плавному пуску и защите асинхронных двигателей мощностью до 3 кВт при трехфазном напряжении 380-415 В, но могут отличаться по интерфейсам управления, дополнительным функциям и стоимости.

  • Продолжительность пуска в ATS01N206QN регулируется в диапазоне от 1 до 10 секунд, что позволяет адаптировать плавный пуск под конкретные требования нагрузки. Пусковой момент можно устанавливать в пределах от 30% до 80% от прямого пускового момента двигателя, обеспечивая оптимальный баланс между плавностью и динамикой запуска. Такая регулировка позволяет минимизировать механические нагрузки и пусковые токи, улучшая работу оборудования.

  • Устройство ATS01N206QN соответствует строгим стандартам электромагнитной совместимости, включая уровни В по наведенным и излучаемым помехам согласно CISPR 11 и EN 50082, а также уровни 3 и 4 по стойкости к различным видам электромагнитных воздействий согласно IEC 61000-4-2, -3, -4, -5, -6, -11 и -12. Это гарантирует стабильную работу в промышленных условиях с высоким уровнем электромагнитных помех, предотвращая сбои и повреждения оборудования.

  • Устройство оснащено винтовыми зажимами для подключения силовой цепи и цепи управления с возможностью подключения проводников различных сечений (от 0,5 до 10 мм²). Управление осуществляется через логические дискретные входы (LI1, LI2, BOOST) с напряжением 24…40 В и функциями пуска, остановки и усиленного пускового момента. Выходы выполнены по логике с открытым коллектором и релейным типом для сигнализации состояния пуска, что обеспечивает гибкую интеграцию в системы автоматизации.

Отзывы о Устройство плавного пуска Schneider Electric ATS01N206QN

3
  • 5
    Григорий Л.
    • 09.06.2023

    Хорошие функциональные характеристики, легко настраивать время пуска

  • 5
    Александр А.
    • 18.03.2023
    Достоинства:

    Schneider Electric, проверенный партнер по качеству и сервису
