Каковы основные преимущества устройства плавного пуска Schneider Electric ATS01N212QN по сравнению с традиционными методами пуска двигателя?

Устройство плавного пуска ATS01N212QN обеспечивает плавное увеличение напряжения на двигателе, что снижает пусковые токи и механические нагрузки на электродвигатель и приводимый механизм. Это способствует уменьшению износа оборудования, продлению срока службы двигателя и снижению пиковых нагрузок на электросеть. Кроме того, устройство поддерживает регулируемую длительность пуска от 1 до 10 секунд и регулируемый пусковой момент от 30% до 80% момента прямого пуска, что позволяет адаптировать пуск под конкретные условия эксплуатации.

Как реализована защита двигателя от перегрузки в устройстве плавного пуска ATS01N212QN?

Устройство ATS01N212QN оснащено комплексной защитой двигателя от перегрузки, что позволяет контролировать ток двигателя во время пуска и работы, предотвращая перегрев и повреждение обмоток. Это реализовано через встроенный электронный контроль параметров и автоматическое отключение при превышении допустимых значений, что обеспечивает надежность и безопасность работы электродвигателя.

Как происходит управление пуском и остановкой двигателя с использованием ATS01N212QN?

Управление пуском и остановкой двигателя осуществляется через логические дискретные входы (LI1, LI2, BOOST), обеспечивающие функции "пуск", "останов" и "усиленный пусковой момент". Эти входы работают при напряжении 24...40 В и поддерживают логику с открытым коллектором. Параметры времени пуска и времени остановки регулируются в диапазоне от 1 до 10 секунд, что позволяет гибко настраивать процессы запуска и остановки в зависимости от требований оборудования.

Какие особенности электромагнитной совместимости и помехоустойчивости имеет устройство ATS01N212QN?

Устройство плавного пуска ATS01N212QN соответствует высоким стандартам электромагнитной совместимости: уровень наведенных и излучаемых помех класса B по CISPR 11, стойкость к переходным процессам уровень 4 по МЭК 61000-4-4, стойкость к излучаемым электромагнитным помехам уровень 3 по МЭК 61000-4-3, а также устойчиво к кратковременным исчезновениям и колебаниям напряжения, импульсным перенапряжениям и электростатическим разрядам согласно соответствующим международным стандартам. Это обеспечивает стабильную работу устройства в промышленных электросетях с высоким уровнем электромагнитных помех.

Schneider Electric Официальный поставщик

Артикул: ATS01N212QN

Отзывы

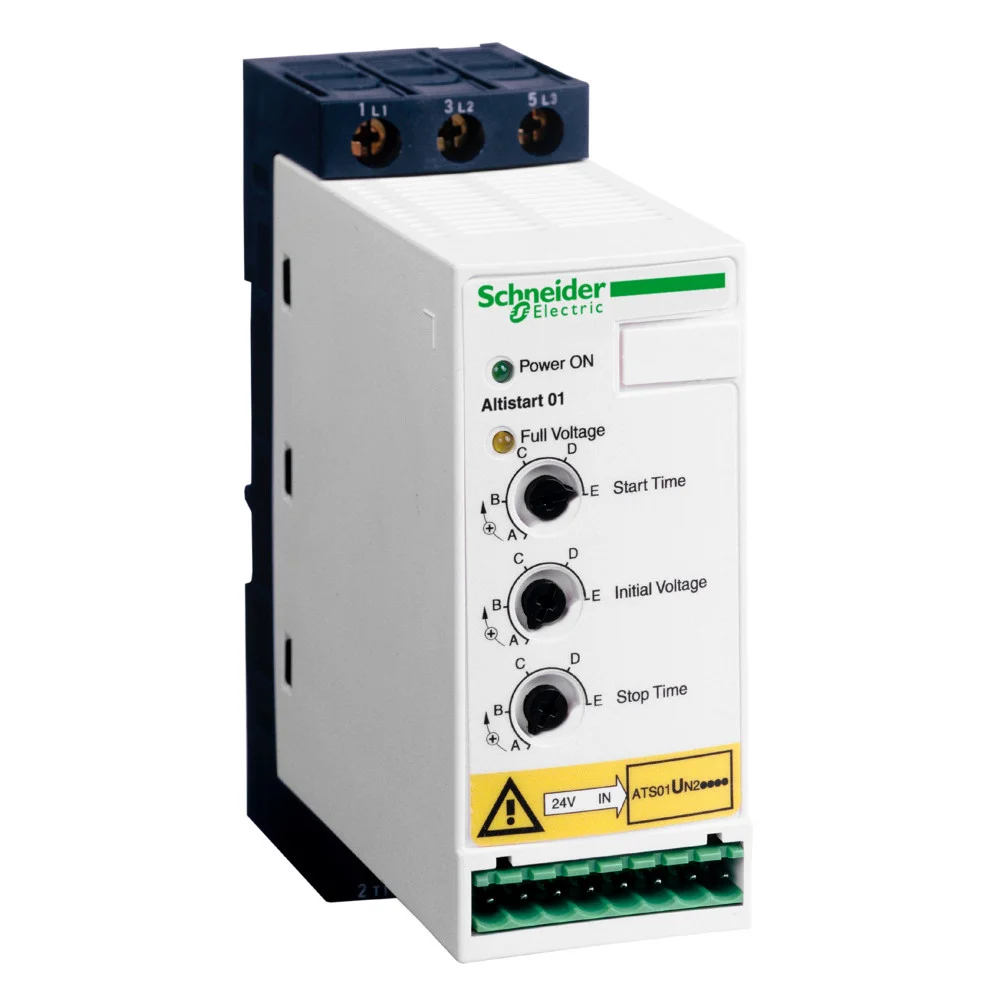

Устройство плавного пуска Schneider Electric ATS01N212QN

Номинальное напряжение 380...415 В, мощность двигателя 5.5 кВт, 3 фазы. Номинальный рабочий ток 12 А при 40°C, степень защиты IP20. Рабочая температура -10...40 °C, допустимая влажность 5-95% без конденсата. Пуск с постепенным увеличением напряжения, время пуска регулируется от 1 до 10 с. Встроенный байпас, электромагнитная совместимость по стандартам CISPR 11 и IEC 61000.

На складе (16 шт.)

Доставка:

Номинальная мощность (кВт):: 5.5
Номинальный ток (А):: 12
Напряжение питания (В):: 380 - 415
Метод пуска:: voltage_ramp
Типы дискретных и аналоговых I/O:: digital_input - digital_output
Класс защиты (IP):: IP20

Все характеристики

Стоимость:

По запросу

или

Отправьте спецификацию: sales@is-com.ru

Артикул: ATS01N212QN

Устройство плавного пуска Schneider Electric ATS01N212QN

Стоимость: По запросу

Все характеристики
Описание
Документация
Гарантия
Вопросы
Отзывы ⁵

Все характеристики

Код совместимости

ATS01N2

Момент затяжки

1.9-2.5 Н·м 0.5-0.5 Н·м

Напряжение цепи управления

встроенный в пускатель

Частота сети

47,5...63 Гц

Рабочее положение

вертикальный +/- 10 градусов

Напряжение дискретного выхода

24 В (пределы напряжения: 6...30 V) логика с открытым коллектором

Электрическое соединение

винтовой зажим 4 мм - жесткий 1 1...10 мм² AWG 8 Силовая цепь клеммный блок с винтовыми зажимами - гибкий Без наконечника 2 0,5...1,5 мм² AWG 16 Цепь управления клеммный блок с винтовыми зажимами - жесткий 1 0,5...2,5 мм² AWG 14 Цепь управления винтовой зажим 4 мм - жесткий 2 1...6 мм² AWG 10 Силовая цепь клеммный блок с винтовыми зажимами - жесткий 2 0,5...1 мм² AWG 17 Цепь управления клеммный блок с винтовыми зажимами - гибкий С кабельным наконечником 1 0,5...1,5 мм² AWG 16 Цепь управления винтовой зажим 4 мм - гибкий Без наконечника 1 1,5...10 мм² AWG 8 Силовая цепь клеммный блок с винтовыми зажимами - гибкий Без наконечника 1 0,5...2,5 мм² AWG 14 Цепь управления винтовой зажим 4 мм - гибкий С кабельным наконечником 2 1...6 мм² AWG 10 Силовая цепь винтовой зажим 4 мм - гибкий Без наконечника 2 1,5...6 мм² AWG 10 Силовая цепь

Тип дисплея

1 светодиод (Зеленый) для пускатель запитан 1 светодиод (желтый) для достигнуто номинальн. напряжение

Напряжение дискретного входа

24...40 V

Тип дискретного входа

логический (LI1, LI2, BOOST(УСИЛЕНИЕ)) функции "останов", "пуск" и "усиленный пусковой момент"

Пределы напряжения питания

342-456 В

Тип дискретных входов

положительный LI1, LI2, BOOST(УСИЛЕНИЕ) при Состоянии 0: < 5 В и 13 В, >= 0.5 mA

Доступные функции

Встроенный байпас

Стиль сборки

с радиатором

Частота сети питания

50...60 Hz - 5...5 %

Продолжительность пуска

регулируем. от 1 до 10 с

Пусковой момент

30...80 % пускового момента при прямом пуске двигателя

Ток дискретного выхода

2 А DC-13 3 А AC-15

Символ времени остановки

регулируем. от 1 до 10 с

Тип дискретного выхода

логика с открытым коллектором LO1 конец сигнала пуска релейные выходы R1A, R1C нет

Минимальный коммутируемый ток

10 мА в 6 В пост. ток для релейные выходы

Макс. коммутируемый ток

релейные выходы: 2 А в 250 В пер. ток cos phi = 0,5 и L/R = 20 мс индуктивн. загрузка релейные выходы: 2 А в 30 В пост. ток cos phi = 0,5 и L/R = 20 мс индуктивн. загрузка

Диапазон мощности

4-6 кВт в 380-440 В 3 фазы

Маркировка

CE

Тип пускателя

устройство плавного пуска

Вес нетто

0.42 кг
Стандарты

EN/IEC 60947-4-2

Степень загрязнения

2 в соответствии с EN/IEC 60947-4-2

Относительная влажность

5-95 % без попадания конденсата или капель воды в соответствии с EN/IEC 60068-2-3

Рабочая высота

1000 м с уменьшением номинального тока на 2,2 % на каждые допол

Электромагнитная совместимость

Наведенные и излучаемые помехи уровень В в соответствии с CISPR 11 стойкость к переходным процессам уровень 4 в соответствии с МЭК 61000-4-4 стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с МЭК 61000-4-3 кратковременные исчезновения и колебания напряжения в соответствии с IEC 61000-4-11 импульс напряжения/тока уровень 3 в соответствии с МЭК 61000-4-5 Наведенные и излучаемые помехи уровень В в соответствии с IEC 60947-4-2 затухающие колебания уровень 3 в соответствии с МЭК 61000-4-12 Электростатический разряд уровень 3 в соответствии с МЭК 61000-4-2 электромагнитная совместимость в соответствии с EN 50082-1 электромагнитная совместимость в соответствии с EN 50082-2 гармоники в соответствии с IEC 1000-3-2 гармоники в соответствии с IEC 1000-3-4 стойкость к наведенным помехам, вызванных электромагн уровень 3 в соответствии с МЭК 61000-4-6

Виброустойчивость

1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6

Ударопрочность

15 gn для 11 мс в соответствии с EN/IEC 60068-2-27

Рабочая температура окружающей среды

-10-40 °C (Без ухудшения номинальных значений) 40-50 °C (С уменьшением номинального тока на 2 % на каждый дополн)

Степень защиты ip

IP20

Сертификаты

B44,1-96/ASME A17,5 для пускателя, подкл. последо-но с каждой об CCC UL ГОСТ CSA C-Tick

Температура окружающего воздуха при хранен

-25-70 °C в соответствии с EN/IEC 60947-4-2
Категория применения

AC-53B в соответствии с EN/IEC 60947-4-2

Потребляемый ток

60 А при номинальной нагрузке

Мощность двигателя, квт

5.5 кВт, 3 фазы в 380...415 В

Номинал пускателя icl

12 А

Тип пуска

пуск с постепенным увеличением напряжения

Рассеиваемая мощность, вт

4 Вт при полной нагрузке и при завершении пуска 124 Вт в переходном состоянии

Серия

Altistart 01

Назначение продукта

асинхронные электродвигатели

Краткое название устройства

ATS01

Тип продукта

устройство плавного пуска

Специальная область применения продукта

простая машина

Число фаз

3 фазы

[Us] номинальное напряжение сети

380...415 В - 10...10 %
Гарантия

Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Информация о ремонтопригодности

Подлежит замене
Класс ETIM

EC000640 Софтстартер (устройство плавного пуска электродвигателя)

Функционал. назначение/применение

Однонаправленный пускатель

С дисплеем

Нет

Номин. раб. напряжение Ue

380...415 В

Степень защиты (IP)

IP20

Класс защиты

Прочее

Номинал. рабочий ток Ie при 40°C

12 А

Номин. мощность трехфазного двигателя в номин. режиме при 400 В

5.5 кВт

Допустимая температура окружающей среды без ухудшения параметров

40 °C

Комплексная защита двигателя от перегрузки

Да

Тип напряжения управления

AC/DC (перемен./постоян.)

Внутренний байпас

Нет

Регулировка крутящего момента

Да

Описание

Устройство плавного пуска Schneider Electric ATS01N212QN представляет собой высококачественное оборудование, предназначенное для эффективного и безопасного управления асинхронными электродвигателями. Бренд Schneider Electric известен своей надежностью и инновациями, что делает его продукцию идеальным выбором для профессионалов. В интернет-магазине НТП «Индустриальные системы» вы можете приобрести это устройство, получив доступ к ассортименту от официального поставщика, который гарантирует качество и высокие стандарты обслуживания.

Модель ATS01N212QN, работающая в диапазоне напряжений от 380 до 415 В, демонстрирует отличные параметры, такие как максимальная мощность двигателя до 5.5 кВт и рабочий ток в 12 А. Устройство соответствует современным стандартам EN/IEC 60947-4-2 и обладает высокой степенью защиты IP20, что обеспечивает его надежную работу даже в сложных условиях. Кроме того, устройство имеет встроенный байпас и поддерживает функции управления, включая регулировку крутящего момента, что делает его универсальным решением для различных промышленных задач. Артикул ATS01N212QN позволяет легко идентифицировать данное устройство среди других предложений на рынке.

Функциональность устройства плавного пуска Schneider Electric ATS01N212QN значительно повышает безопасность и эффективность эксплуатации. Постепенное увеличение напряжения при запуске электродвигателя снижает механические нагрузки и минимизирует риск перегрузок, что, в свою очередь, продлевает срок службы оборудования. Устройство также способно адаптироваться к различным условиям эксплуатации, выдерживая температурные колебания от -10 до +40 °C. Эти характеристики делают его отличным выбором для предприятий, стремящихся к повышению надежности своих производственных процессов.

Устройство плавного пуска ATS01N212QN находит широкое применение в различных областях, включая линии автоматизации, системы механического управления и управления доступом, а также в системах отопления и вентиляции. Благодаря своей универсальности и простоте в установке, оно подходит как для новых, так и для существующих систем, что делает его незаменимым в современном производстве.

Приобретая устройство плавного пуска Schneider Electric ATS01N212QN в НТП «Индустриальные системы», вы получаете не только качественное оборудование, но и выгодные условия покупки. У нас в наличии широкий ассортимент товаров, более 5000 позиций на складе, что позволяет быстро осуществлять доставку. Мы также предлагаем гибкие условия оплаты, включая оптовые скидки и отсрочку платежа для постоянных клиентов. Наша команда профессиональных консультантов готова помочь вам с подбором и настройкой оборудования, что сделает процесс покупки простым и удобным.

Не упустите возможность улучшить свои производственные процессы с помощью устройства плавного пуска Schneider Electric ATS01N212QN. Оформите свой заказ прямо сейчас и ощутите все преимущества работы с профессионалами из НТП «Индустриальные системы». Мы готовы оказать поддержку на всех этапах, от выбора оборудования до его установки, чтобы вы могли сосредоточиться на развитии вашего бизнеса.

Документация

Гарантия

На устройство плавного пуска Schneider Electric ATS01N212QN предоставляется официальная гарантия 12 месяцев от компании НТП «Индустриальные системы» — официального поставщика продукции Schneider Electric. Мы поставляем только оригинальное оборудование, а также предоставляем бесплатные консультации и техническую поддержку.

Вопросы

Устройство плавного пуска ATS01N212QN обеспечивает плавное увеличение напряжения на двигателе, что снижает пусковые токи и механические нагрузки на электродвигатель и приводимый механизм. Это способствует уменьшению износа оборудования, продлению срока службы двигателя и снижению пиковых нагрузок на электросеть. Кроме того, устройство поддерживает регулируемую длительность пуска от 1 до 10 секунд и регулируемый пусковой момент от 30% до 80% момента прямого пуска, что позволяет адаптировать пуск под конкретные условия эксплуатации.
Аналогами устройства ATS01N212QN являются плавные пускатели других серий Schneider Electric, такие как Altistart 48 и Altistart 22, а также устройства других производителей, например, Siemens Sirius или ABB PSR серии. Основные отличия заключаются в диапазоне мощности, функциональности (например, наличие встроенного байпаса или управления через интерфейс), степени защиты, а также в способах подключения и масштабируемости. ATS01N212QN оптимален для простых машин с мощностью двигателя до 5.5 кВт, имеет встроенный байпас и поддерживает трехфазное питание 380-415 В.
Устройство ATS01N212QN оснащено комплексной защитой двигателя от перегрузки, что позволяет контролировать ток двигателя во время пуска и работы, предотвращая перегрев и повреждение обмоток. Это реализовано через встроенный электронный контроль параметров и автоматическое отключение при превышении допустимых значений, что обеспечивает надежность и безопасность работы электродвигателя.
Управление пуском и остановкой двигателя осуществляется через логические дискретные входы (LI1, LI2, BOOST), обеспечивающие функции "пуск", "останов" и "усиленный пусковой момент". Эти входы работают при напряжении 24...40 В и поддерживают логику с открытым коллектором. Параметры времени пуска и времени остановки регулируются в диапазоне от 1 до 10 секунд, что позволяет гибко настраивать процессы запуска и остановки в зависимости от требований оборудования.
Устройство плавного пуска ATS01N212QN соответствует высоким стандартам электромагнитной совместимости: уровень наведенных и излучаемых помех класса B по CISPR 11, стойкость к переходным процессам уровень 4 по МЭК 61000-4-4, стойкость к излучаемым электромагнитным помехам уровень 3 по МЭК 61000-4-3, а также устойчиво к кратковременным исчезновениям и колебаниям напряжения, импульсным перенапряжениям и электростатическим разрядам согласно соответствующим международным стандартам. Это обеспечивает стабильную работу устройства в промышленных электросетях с высоким уровнем электромагнитных помех.
