Какова роль встроенного байпаса в устройстве плавного пуска ATS01N222QN и как он влияет на эффективность работы?

Встроенный байпас в ATS01N222QN отключает силовые элементы устройства после завершения пуска, что уменьшает тепловыделение и снижает потери мощности в переходном и рабочем состояниях. Это повышает общую энергоэффективность системы и способствует более длительному сроку службы устройства за счет снижения нагрузки на силовые компоненты.

Каким образом устройство плавного пуска ATS01N222QN обеспечивает защиту электродвигателя от перегрузок?

ATS01N222QN оснащено комплексной защитой электродвигателя, которая контролирует пусковой ток и время пуска, предотвращая перегрев и перегрузку обмоток. Устройство автоматически регулирует пусковой момент в диапазоне 30-80% от номинала, что снижает риск повреждения двигателя и повышает надежность работы оборудования.

Как настройки времени пуска и времени остановки регулируются в устройстве плавного пуска ATS01N222QN и как это влияет на работу двигателя?

Время пуска и время остановки в ATS01N222QN регулируются в диапазоне от 1 до 10 секунд, что позволяет подстроить плавность запуска и остановки под конкретные требования оборудования. Это обеспечивает уменьшение механических ударов и токовых пиков, улучшая защиту двигателя и повышая стабильность технологического процесса.

Schneider Electric Официальный поставщик

Артикул: ATS01N222QN

Отзывы

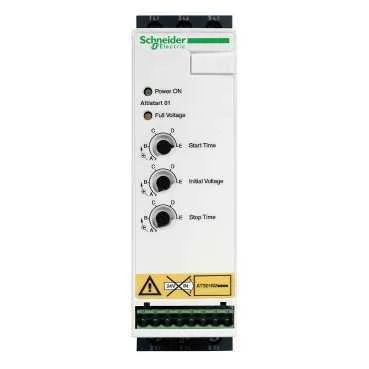

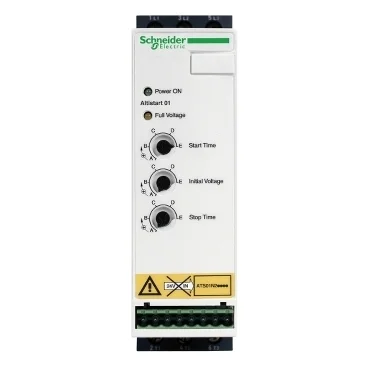

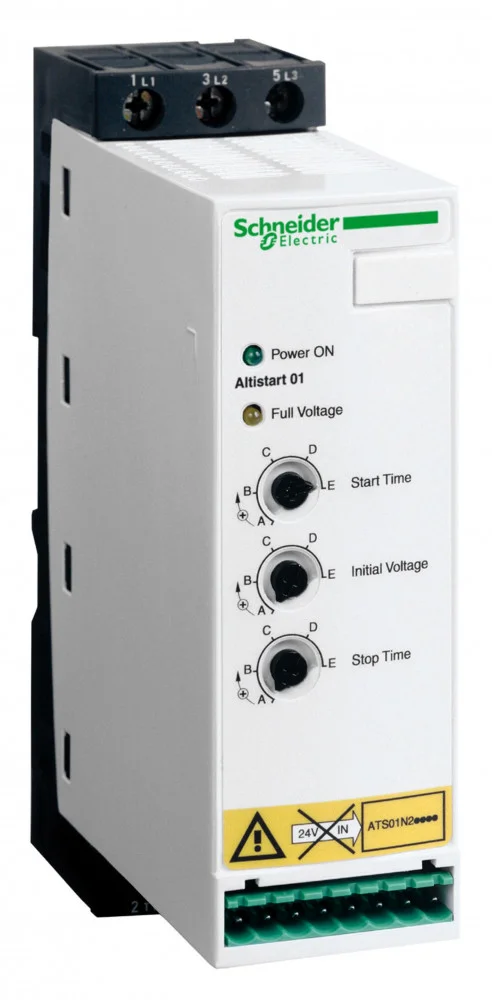

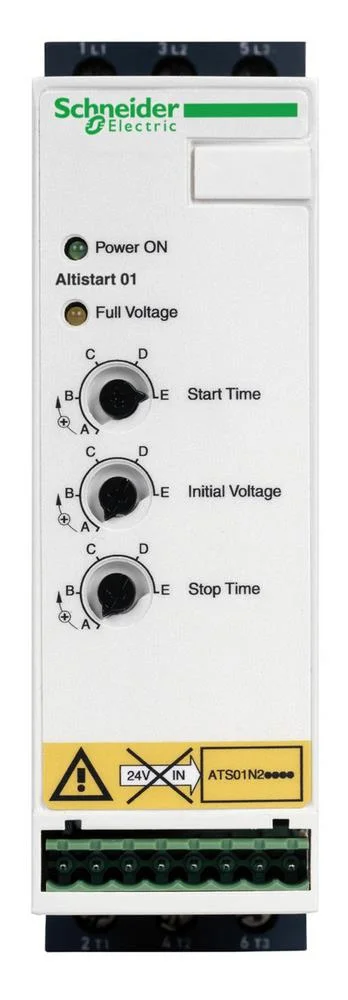

Устройство плавного пуска Schneider Electric ATS01N222QN

Номинальное напряжение 380...415 В, мощность двигателя до 11 кВт, 3 фазы. Номинальный рабочий ток 22 А при 40°C, пуск с постепенным увеличением напряжения. Степень защиты IP20, рабочая температура -10...+40°C. Время пуска регулируется от 1 до 10 с, пусковой момент 30...80%. Встроенный байпас, электромагнитная совместимость по стандартам IEC 61000. Комплексная защита двигателя от перегрузки.

На складе (14 шт.)

Доставка:

Номинальная мощность (кВт):: 11
Номинальный ток (А):: 22
Напряжение питания (В):: 380 - 415
Метод пуска:: voltage_ramp
Типы дискретных и аналоговых I/O:: digital_input - digital_output
Класс защиты (IP):: IP20

Все характеристики

Стоимость:

По запросу

или

Отправьте спецификацию: sales@is-com.ru

Артикул: ATS01N222QN

Устройство плавного пуска Schneider Electric ATS01N222QN

Стоимость: По запросу

Все характеристики
Описание
Документация
Гарантия
Вопросы
Отзывы ³

Все характеристики

Код совместимости

ATS01N2

Момент затяжки

0.5-0.5 Н-м 1.9-2.5 Н-м

Напряжение цепи управления

встроенный в пускатель

Частота сети

47,5...63 Гц

Рабочее положение

вертикальный +/- 10 градусов

Напряжение дискретного выхода

24 В (пределы напряжения: 6...30 V) логика с открытым коллектором

Электрическое соединение

винтовой зажим 4 мм - Жесткий 1 1...10 mm² AWG 8 силовая цепь клеммный блок с винтовыми зажимами - Гибкий Без наконечника 2 0,5...1,5 мм² AWG 16 цепь управления клеммный блок с винтовыми зажимами - Жесткий 1 0,5...2,5 мм² AWG 14 цепь управления винтовой зажим 4 мм - Жесткий 2 1...6 mm² AWG 10 силовая цепь клеммный блок с винтовыми зажимами - Жесткий 2 0,5...1 мм² AWG 17 цепь управления клеммный блок с винтовыми зажимами - Гибкий С кабельным наконечником 1 0,5...1,5 мм² AWG 16 цепь управления винтовой зажим 4 мм - Гибкий Без наконечника 1 1,5...10 мм² AWG 8 силовая цепь клеммный блок с винтовыми зажимами - Гибкий Без наконечника 1 0,5...2,5 мм² AWG 14 цепь управления винтовой зажим 4 мм - Гибкий С кабельным наконечником 2 1...6 mm² AWG 10 силовая цепь винтовой зажим 4 мм - Гибкий Без наконечника 2 1,5...6 мм² AWG 10 силовая цепь

Тип дисплея

1 светодиод (зеленый) для пускатель запитан 1 светодиод (желтый) для достигнуто номинальн. напряжение

Напряжение дискретного входа

24...40 V

Тип дискретного входа

логический (LI1, LI2, BOOST(УСИЛЕНИЕ)) функции "останов", "пуск" и "усиленный пусковой момент"

Пределы напряжения питания

342-456 В

Тип дискретных входов

положительный LI1, LI2, BOOST(УСИЛЕНИЕ) при Состоянии 0: < 5 В и 13 В, >= 0.5 mA

Доступные функции

встроенный байпас

Стиль сборки

с радиатором

Частота сети питания

50...60 Hz - 5...5 %

Продолжительность пуска

1 s / 100 5 s / 20 10 s / 10 регулируем. от 1 до 10 с

Пусковой момент

30...80 % пускового момента при прямом пуске двигателя

Ток дискретного выхода

2 А DC-13 3 А AC-15

Символ времени остановки

регулируем. от 1 до 10 с

Тип дискретного выхода

логика с открытым коллектором LO1 конец сигнала пуска релейные выходы R1A, R1C нет

Минимальный коммутируемый ток

10 мА в 6 В пост. ток для релейные выходы

Макс. коммутируемый ток

релейные выходы: 2 А в 250 В пер. ток cos phi = 0,5 и L/R = 20 мс индуктивн. загрузка релейные выходы: 2 А в 30 В пост. ток cos phi = 0,5 и L/R = 20 мс индуктивн. загрузка

Диапазон мощности

7-11 кВт в 380-440 В 3 фазы

Маркировка

CE

Тип пускателя

soft starter

Вес нетто

0.56 кг
Стандарты

EN/IEC 60947-4-2

Степень загрязнения

2 в соответствии с EN/IEC 60947-4-2

Относительная влажность

5-95 % без попадания конденсата или капель воды в соответствии с EN/IEC 60068-2-3

Температура окружающего воздуха при хранении

-25-70 °C в соответствии с EN/IEC 60947-4-2

Рабочая высота

1000 м с уменьшением номинального тока на 2,2 % на каждые дополнительные 100 м

Электромагнитная совместимость

наведенные и излучаемые помехи уровень В в соответствии с CISPR 11 стойкость к переходным процессам уровень 4 в соответствии с IEC 61000-4-4 стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с IEC 61000-4-3 кратковременные исчезновения и колебания напряжения в соответствии с IEC 61000-4-11 импульс напряжения/тока уровень 3 в соответствии с IEC 61000-4-5 наведенные и излучаемые помехи уровень В в соответствии с IEC 60947-4-2 затухающие колебания уровень 3 в соответствии с IEC 61000-4-12 электростатический разряд уровень 3 в соответствии с IEC 61000-4-2 электромагнитная совместимость в соответствии с EN 50082-1 электромагнитная совместимость в соответствии с EN 50082-2 гармоники в соответствии с IEC 1000-3-2 гармоники в соответствии с IEC 1000-3-4 стойкость к наведенным помехам, вызванных электромагнитными полями уровень 3 в соответствии с IEC 61000-4-6

Виброустойчивость

1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6

Ударопрочность

15 gn для 11 мс в соответствии с EN/IEC 60068-2-27

Рабочая температура окружающей среды

-10-40 °C (без ухудшения номинальных значений) 40-50 °C (с уменьшением номинального тока на 2 % на каждый дополнительный °C)

Степень защиты ip

IP20

Сертификаты

CSA UL CCC B44,1-96/ASME A17,5 для пускателя, подкл. последо-но с каждой обмоткой двигат. C-Tick ГОСТ
Категория применения

AC-53B в соответствии с EN/IEC 60947-4-2

Потребляемый ток

110 А при номинальной нагрузке

Мощность двигателя, квт

11 кВт, 3 фазы в 380...415 В 7.5 кВт, 3 фазы в 380...415 В

Номинал пускателя icl

22 А

Тип пуска

пуск с постепенным увеличением напряжения

Рассеиваемая мощность, вт

124.5 Вт в переходном состоянии 4.5 Вт при полной нагрузке и при завершении пуска

Серия

Altistart 01

Назначение продукта

асинхронные электродвигатели

Краткое название устройства

ATS01

Тип продукта

устройство плавного пуска

Специальная область применения продукта

простая машина

Число фаз

3 фазы

[Us] номинальное напряжение сети

380...415 В - 10...10 %
Гарантия

Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Информация о ремонтопригодности

Подлежит замене
Класс ETIM

EC000640 Софтстартер (устройство плавного пуска электродвигателя)

Функционал. назначение/применение

Однонаправленный пускатель

С дисплеем

Нет

Номин. раб. напряжение Ue

380...415 В

Степень защиты (IP)

IP20

Класс защиты

Прочее

Номинал. рабочий ток Ie при 40°C

22 А

Номин. мощность трехфазного двигателя в номин. режиме при 400 В

7.5 кВт

Допустимая температура окружающей среды без ухудшения параметров

40 °C

Комплексная защита двигателя от перегрузки

Да

Тип напряжения управления

AC/DC (перемен./постоян.)

Внутренний байпас

Нет

Регулировка крутящего момента

Да

Описание

Устройство плавного пуска Schneider Electric ATS01N222QN является высококачественным оборудованием, разработанным для обеспечения надежного и эффективного запуска асинхронных электродвигателей. Бренд Schneider Electric зарекомендовал себя как один из лидеров в области управления электрооборудованием, и мы, НТП «Индустриальные системы», гордимся тем, что являемся официальным поставщиком этой продукции. Выбирая ATS01N222QN, вы получаете доступ к надежному и высокоэффективному решению, которое соответствует самым строгим международным стандартам.

Модель ATS01N222QN, артикул которой ATS01N222QN, поддерживает напряжение до 415 В и может использоваться с двигателями мощностью до 11 кВт. Устройство имеет встроенный байпас, что позволяет значительно упростить его эксплуатацию, а также обеспечивает плавный запуск с контролем крутящего момента от 30 до 80%. Оно соответствует стандартам EN/IEC 60947-4-2 и обладает защитой IP20, что делает его подходящим для использования в различных условиях. Рабочая температура может варьироваться от -10 до 40 °C без ухудшения характеристик, а также устройство устойчиво к электромагнитным помехам, что подтверждается сертификацией IEC.

Функциональные возможности ATS01N222QN значительно повышают безопасность и эффективность работы вашего оборудования. Плавный запуск позволяет избежать резких скачков тока, что продлевает срок службы как самого устройства, так и подключаемых к нему электродвигателей. Устройство также оснащено логическими входами и выходами, что позволяет интегрировать его в более сложные системы автоматизации, обеспечивая высокий уровень контроля и диагностики. С помощью этого устройства вы можете оптимизировать процессы на производстве, что приведет к снижению издержек и повышению производительности.

Применение устройства плавного пуска Schneider Electric ATS01N222QN охватывает широкий спектр отраслей, включая автоматизацию производственных линий, системы управления вентиляцией и кондиционированием, а также в различных областях, где используются асинхронные электродвигатели. Это может быть как малый бизнес, так и крупные промышленные предприятия, где необходима надежная и эффективная работа оборудования. Устройство идеально подходит для систем, где требуется контроль за параметрами работы электродвигателей, а также для обеспечения их защиты от перегрузок.

Приобретая устройство плавного пуска ATS01N222QN у нас, вы можете быть уверены в конкурентоспособной цене и наличии на складе более 5000 товаров. Мы предлагаем гибкие условия доставки и возможность получения оптовых скидок, а также отсрочку платежа и электронный документооборот. НТП «Индустриальные системы» — это ваш надежный партнер в выборе качественного оборудования. Мы обеспечим быструю доставку и профессиональные консультации, чтобы вы могли выбрать решение, соответствующее вашим требованиям.

Не упустите возможность оптимизировать работу вашего оборудования с помощью устройства плавного пуска Schneider Electric ATS01N222QN. Оформите заказ прямо сейчас, и наши консультанты с радостью помогут вам с подбором и настройкой устройства, обеспечивая высокий уровень сервиса и поддержки.

Документация

Гарантия

На устройство плавного пуска Schneider Electric ATS01N222QN предоставляется официальная гарантия 12 месяцев от компании НТП «Индустриальные системы» — официального поставщика продукции Schneider Electric. Мы поставляем только оригинальное оборудование, а также предоставляем бесплатные консультации и техническую поддержку.

Вопросы

Устройство плавного пуска ATS01N222QN обеспечивает постепенное увеличение напряжения на двигателе, что снижает пусковой ток и механические нагрузки на систему. Это увеличивает срок службы двигателя и связанных с ним механизмов, уменьшает износ электропроводки и снижает риск возникновения перенапряжений в сети. Кроме того, встроенный байпас позволяет минимизировать потери при работе после пуска.
Аналогами ATS01N222QN являются устройства плавного пуска других серий Schneider Electric, например, Altistart 22, а также устройства других производителей, такие как ABB, Siemens и Eaton. Основные отличия заключаются в диапазоне мощности, функциональных возможностях (наличие дисплея, интерфейсов связи), степени защиты и особенностях настройки пускового момента и времени пуска. ATS01N222QN оптимален для простых машин с мощностью 7-11 кВт и трехфазным напряжением 380-415 В.
Встроенный байпас в ATS01N222QN отключает силовые элементы устройства после завершения пуска, что уменьшает тепловыделение и снижает потери мощности в переходном и рабочем состояниях. Это повышает общую энергоэффективность системы и способствует более длительному сроку службы устройства за счет снижения нагрузки на силовые компоненты.
ATS01N222QN оснащено комплексной защитой электродвигателя, которая контролирует пусковой ток и время пуска, предотвращая перегрев и перегрузку обмоток. Устройство автоматически регулирует пусковой момент в диапазоне 30-80% от номинала, что снижает риск повреждения двигателя и повышает надежность работы оборудования.
Время пуска и время остановки в ATS01N222QN регулируются в диапазоне от 1 до 10 секунд, что позволяет подстроить плавность запуска и остановки под конкретные требования оборудования. Это обеспечивает уменьшение механических ударов и токовых пиков, улучшая защиту двигателя и повышая стабильность технологического процесса.
